Radfahrzeuge > Lastwagen > IVECO EuroTrakker MP 380E 48W, Lastwagen WA INT Muldenkipper Seilwinde 9,7 t 6x6 gl

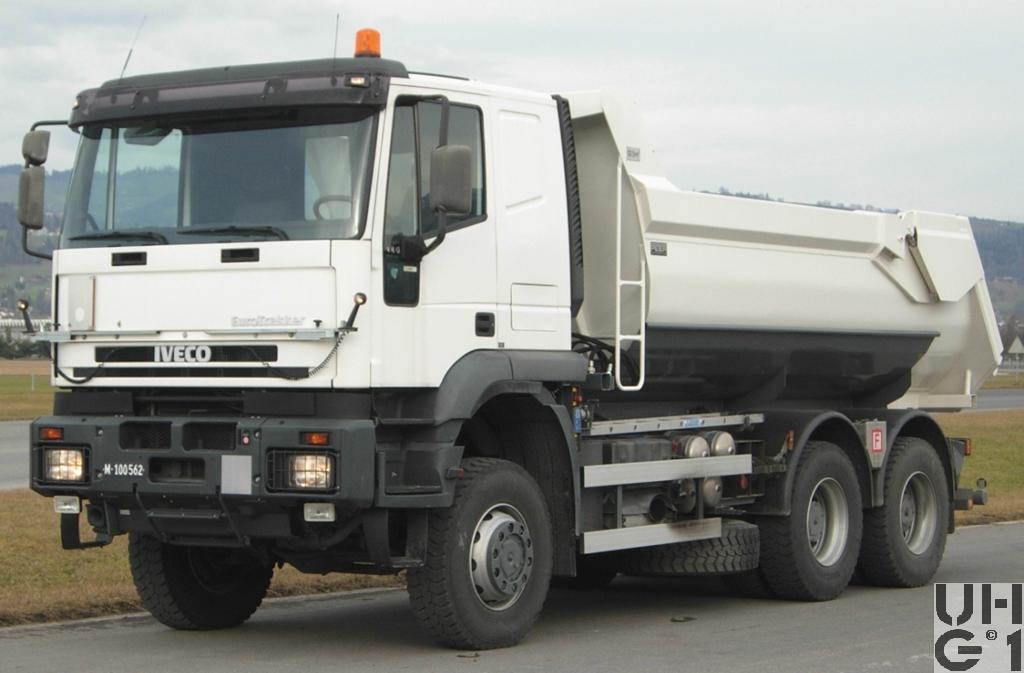

IVECO EuroTrakker MP 380E 48W, Lastwagen WA INT Muldenkipper Seilwinde 9,7 t 6x6 gl
Abmessungen | |
|---|---|
| Länge | 8'400 mm Fahrzeug 4'800 mm Muldenlänge innen 7'800 mm Front - Anhängerkupplung |
| Breite | 2'550 mm Fahrzeug 2'270 mm Muldenbreite innen |
| Höhe | 3'400 mm Fahrzeug 1'200 mm Muldenseitenwand 1'000 mm Zughaken vorne 900 mm Zughaken hinten |
| Leergewicht | 16'300 kg Fahrzeug |
| Nutzlast | 9'700 kg Fahrzeug 12,5 m³ |
| Gesamtgewicht | 26'000 kg Fahrzeug 32'000 kg Garantiegewicht 66'000 kg Max. Gesamtzuggewicht 8'000 kg Max. Achslast vorne 19'000 kg Max. Achslast hinten beide Achsen |
| Radstand | 3'820 mm / 1'390 mm |
| Wendekreis | 18'400 mm |
Motor | |
| Typ | Iveco Typ F3B Cursor 13 Euro 3 |
| Zylinder | 6 Zylinder Reihenmotor Viertakt Direkteinspritzung Abgasturbolader VTG Ladeluftkühlung |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 4 Ventile pro Zylinder Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt |
| Bohrung | 135 mm |
| Hub | 150 mm |
| Hubraum | 12'882 cm³ |
| Verdichtung | 17,0:1 |
| Treibstoff | Diesel |
| PS/kW | 480 PS / 353 kW bei 1'900 U/min |
| Drehmoment | 2'200 Nm bei 1'000 - 1'450 U/min |
Kraftübertragung | |
| Getriebe | Hauptgetriebe Hersteller ZF Typ 16 AS 2601 IT O.D. Eurotronic 2 mit Intarder 16 Vorwärtsgänge 2 Rückwärtsgänge Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe Das Hauptgetriebe ist klauengeschaltet, die Split- und Planetengruppe sind synchronisiert Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden Übersetzung 1. Gang 14,12:1 2. Gang 11,68:1 3. Gang 9,540:1 4. Gang 7,890:1 5. Gang 6,520:1 6. Gang 5,390:1 7. Gang 4,570:1 8. Gang 3,780:1 9. Gang 3,090:1 10. Gang 2,56:1 11. Gang 2,09:1 12. Gang 1,73:1 13. Gang 1,43:1 14. Gang 1,18:1 15. Gang 1,00:1 16. Gang 0,83:1 1. R-Gang 13,07:1 2. R-Gang 10,81:1 Verteilergetriebe Hersteller Steyr Typ VG 2000 Permanenter Allradantrieb mit Geländegang Übersetzung 0,89:1 Strassengang 1,54:1 Geländegang |
| Kupplung | Einscheiben Trockenkupplung Elektro-pneumatisch geregelt |
| Antrieb | Allradantrieb permanent Geländegang ADM Längssperren automatisch betätigt |
| Achsen | Vorne Starrachse Doppelt übersetzte Antriebsachse Aussenplaneten Übersetzung: 4,23:1 Differentialsperre automatisch betätigt Parabelfedern Hydraulische Teleskopstossdämpfer Querstabilisator Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K Einfachbereifung Hinten Starrachsen Doppelt übersetzte Antriebsachsen Aussenplaneten Übersetzung: 4,23:1 Differentialsperren automatisch betätigt Längssperre für Achsen 2 + 3 Automatisch betätigt Parabelfedern pendelt gelagert Achsführung über 4 Längslenker unten und 2 Längslenker oben Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K Doppelbereifung |
Bremsen | |
| Betriebsbremse | Zweikreis Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten ABS EBS |
| Feststellbremse | Federspeicher Auf Hinterräder wirkend |
| Dauerbremse | Intarder Motorbremse |
Diverses | |
| Tankinhalt | 1 Kombi Tank Alu zu 400 Liter Diesel + 100 Liter Hydraulikoel Rechts am Chassis |
| Anhängelast | 40'000 kg 950 kg Stützlast |
| Seilwinde | Hersteller Rotzler Typ TR 080/5 80kN Zugkraft 60m Seillänge total 45m Seillänge nutzbar 16mm Seildurchmesser |
| Höchstgeschwindigkeit | 87 km/h elektronisch abgeregelt |
| Elektrische Anlage | 24 Volt 4 Batterien à  12 Volt 100 Ah Minuspol an Masse Links am Chassis Anlasser 5,5 kW, 24 Volt Alternator 28 Volt, 90 A |
| Sitzplätze | 2 Personen |
| Anzahl Fahrzeuge | 12 Fahrzeuge |
| Im Truppeneinsatz | Ab 1999 Beschaffung 3 Fahrzeuge über AEB 99 3 Fahrzeuge über AEB 01 4 Fahrzeuge über AEB 02 2 Fahrzeuge über AEB 05 |
| Bemerkungen | Lieferanten Fahrgestell Iveco Magirus AG D-89079 Ulm Aufbau Peter Fahrzeugbau AG 8400 Winterthur Seilspill Rotzler GmbH + Co D-79577 Steinen Aufbau Wechselhilfsrahmen mit Muldenkipper Guillaume Wechselsystem Int mit 7 verschiedenen Aufbauten 3 Stück Sattelschlepper über AEB 99 3 Stück Sattelschlepper über AEB 01 4 Stück Sattelschlepper über AEB 02 2 Stück Sattelschlepper über AEB 05 6 Stück Containertransport über AEB 99 2 Stück Containertransport über AEB 01 2 Stück Containertransport mit Hebebühne über AEB 05 2 Stück Brücke mit Ladekran über AEB 04 3 Stück Kippmulde über AEB 99 3 Stück Kippmulde über AEB 01 4 Stück Kippmulde über AEB 02 2 Stück Kippmulde mit Ladekran über AEB 04 2 Stück Kippmulde schwer über AEB 05 |
