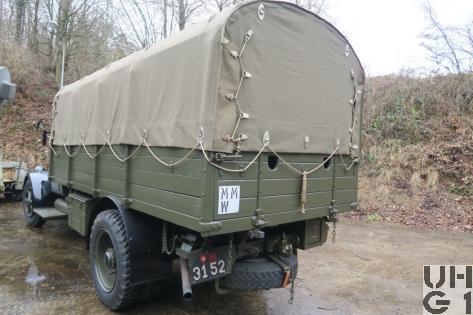

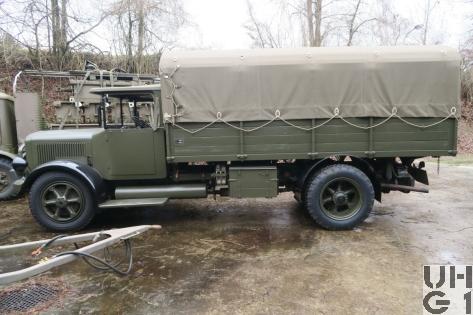

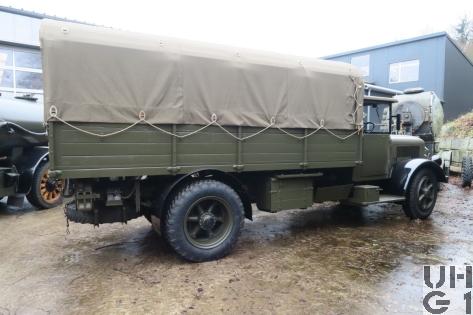

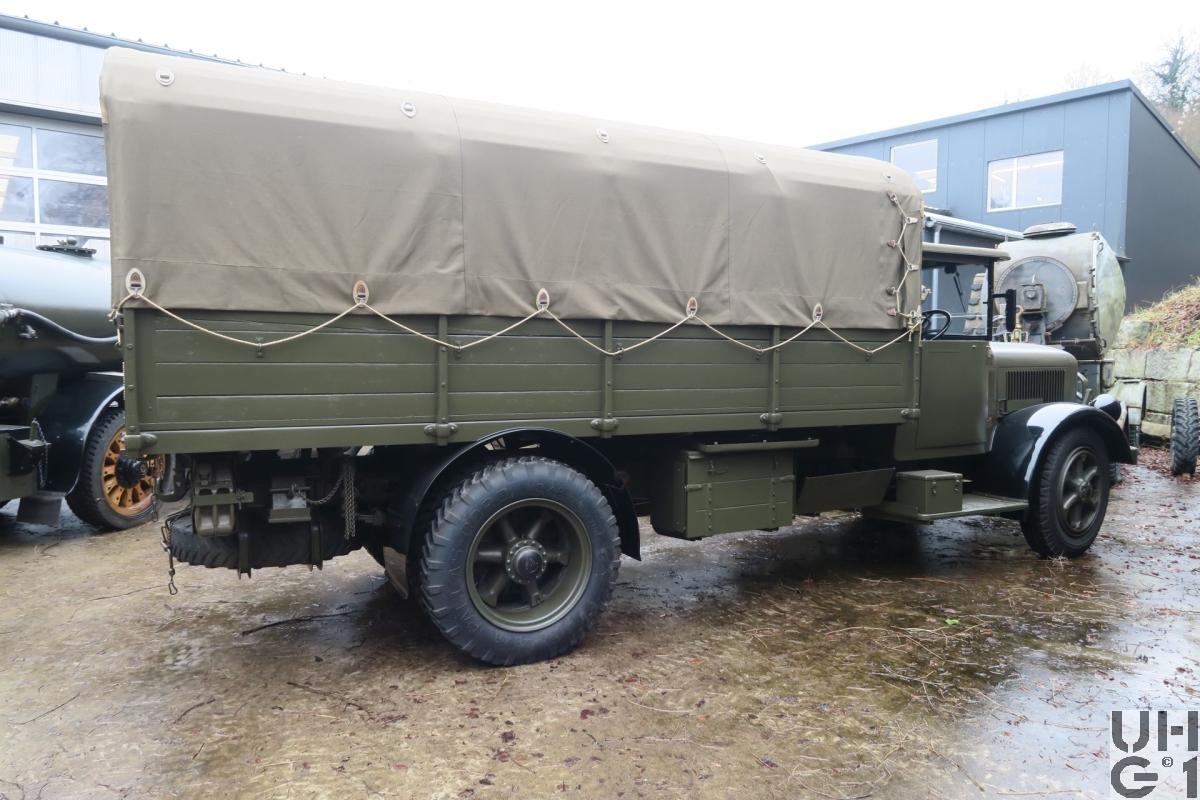

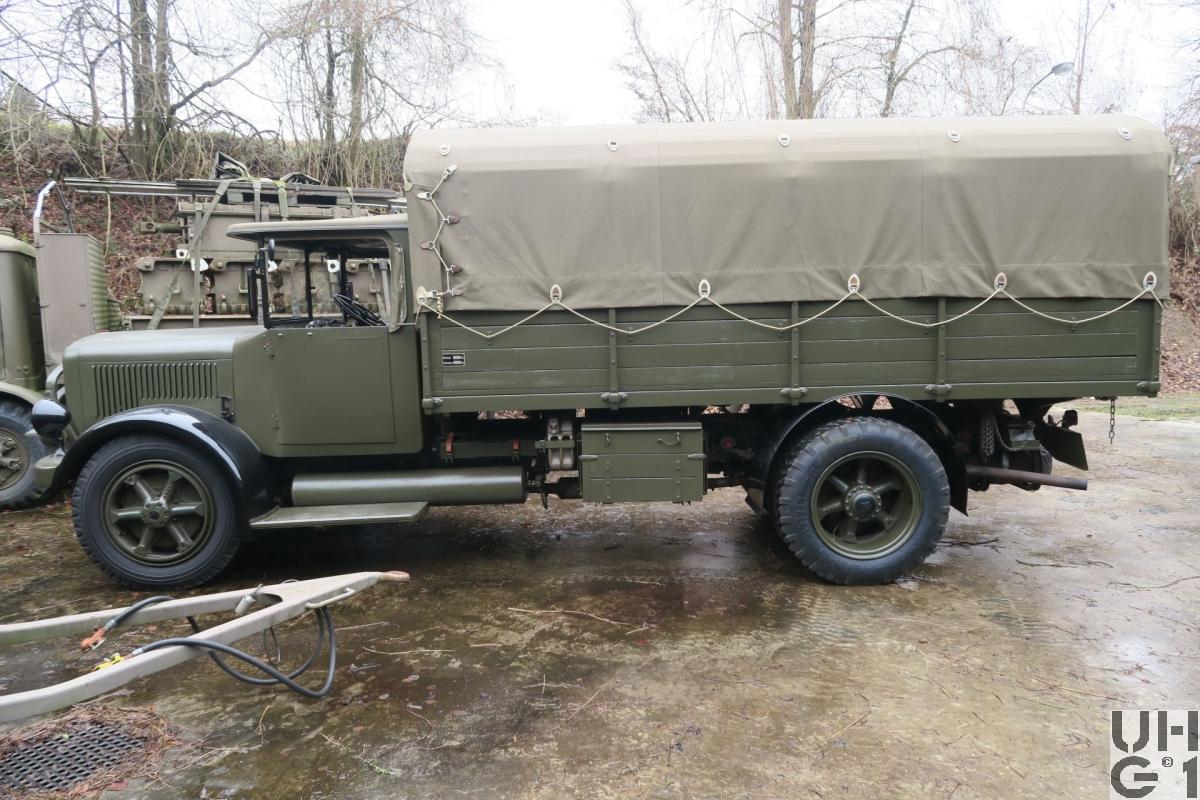

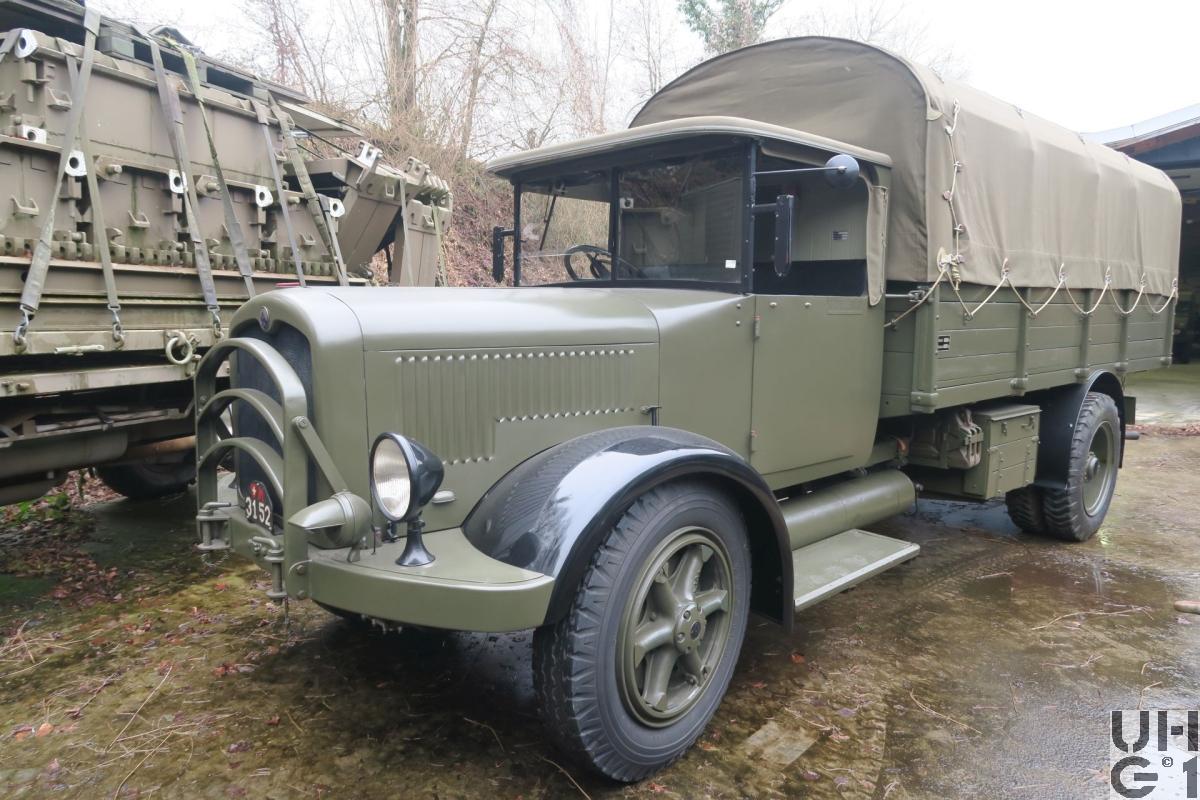

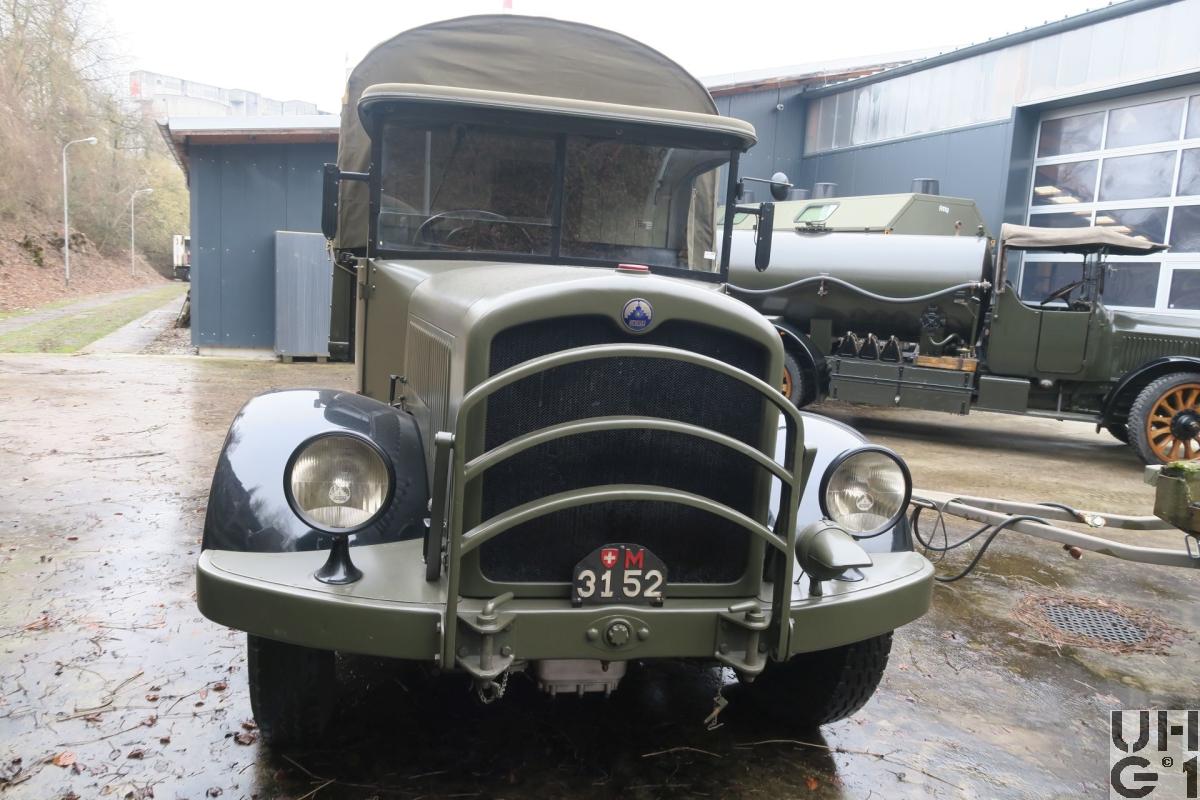

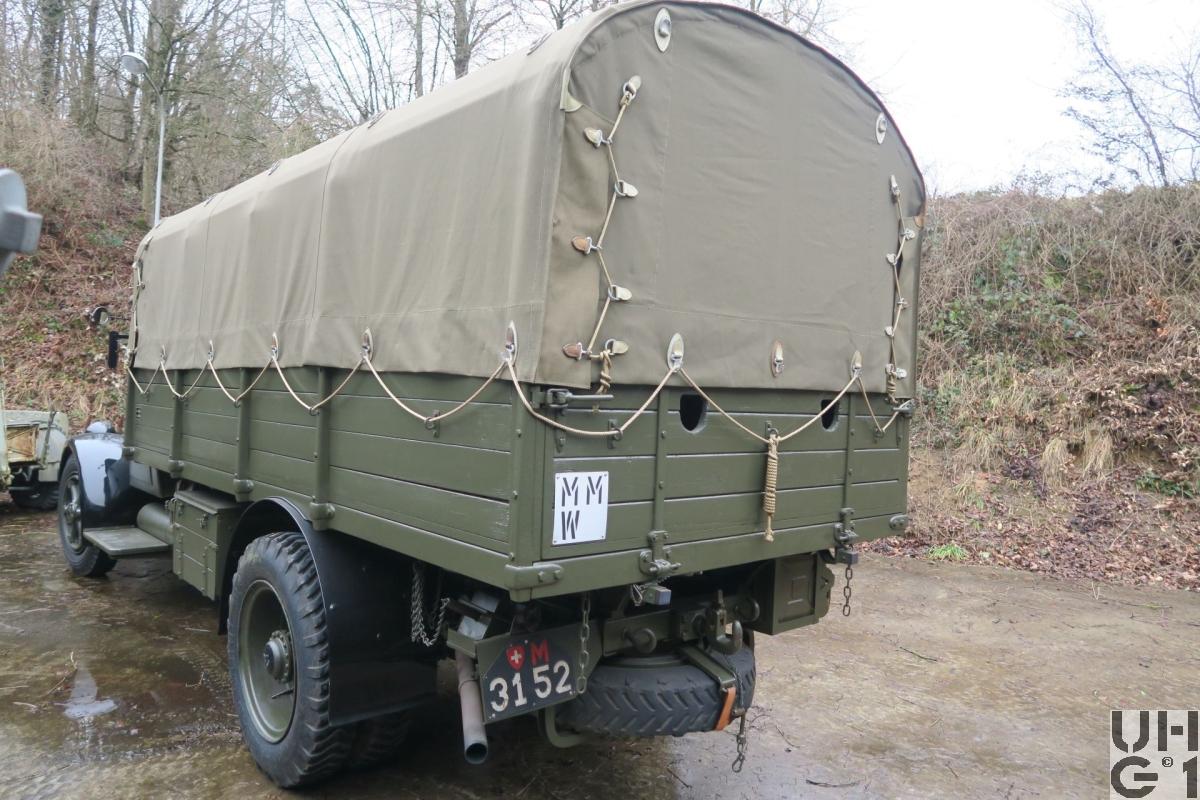

Saurer 5 BLD, Lastw 5 t 4x2

Saurer 5 BLD, Lastw 5 t 4x2 Saurer 5 BLD, Lastw 5 t 4x2 Saurer 5 BLD, Lastw 5 t 4x2 Saurer 5 BLD, Lastw 5 t 4x2 Saurer 5 BLD, Lastw 5 t 4x2



Abmessungen
Länge7'360 mm Fahrzeug
7'025 mm Chassis
4'600 mm Ladebrücke aussen
4'500 mm Ladebrücke innen
1'335 mm Überhang vorne
1'525 mm Überhang hinten
Breite2'210 mm Fahrzeug
2'100 mm Ladebrücke aussen
2'000 mm Ladebrücke innen
1'845 mm Spurweite vorne
1'680 mm Spurweite hinten
Höhe3'150 mm Fahrzeug
2'450 mm Fahrzeug über Fahrerdach
1'210 mm Beladehöhe
500 mm Seitenladen
Leergewicht6'900 kg Fahrzeug
Nutzlast5'000 kg Fahrzeug
Gesamtgewicht11'900 kg Fahrzeug
4'140 kg Max. Achslast vorne
7'320 kg Max. Achslast hinten
Radstand4'470 mm
Wendekreis19'800 mm


Motor
TypSaurer
Typ LD
Zylinder6 Zylinder Reihenmotor
Viertakt
Luftspeicherverfahren
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über unten liegende Nockenwelle, Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über schrägverzahnte Zahnräder
Bohrung110 mm
Hub150 mm
Hubraum8'553 cm³
Verdichtung17,5:1
TreibstoffDiesel
PS/kW85 PS / 64,72 kW bei 1'800 U/min
Drehmoment500 Nm bei 1'200 U/min


Kraftübertragung
Getriebe4 Gang Getriebe
KupplungMehrscheiben Trockenplattenkupplung
Mechanisch über Gestänge betätigt
Kupplungsbremse
AntriebHinterradantrieb
AchsenVorne
Starrachse
Halbelliptische Längsblattfedern
Hebelstossdämpfer
Simplex Räder mit seitlich geteilten Felgen
Bereifung Firestone 40x8
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit einfacher Rücksetzung
Übersetzung 9,53:1
Halbelliptische Längsblattfedern
Simplex Räder mit seitlich geteilten Felgen
Bereifung Pallas Coro 40x8 Traktor
Doppelbereifung


Bremsen
BetriebsbremseMechanische Bremsanlage
Übertragung durch Gestänge
Vacuum-Servo unterstützt
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseStaudruck Motorbremse
DauerbremseMechanisch auf die Hinterräder


Diverses
Tankinhalt1 Tank Stahl zu 125 Liter Diesel
Zwischen Motorraum und Fahrerraum
Anhängelast6'500 kg
SeilwindeKeine
Höchstgeschwindigkeit65 km/h
Elektrische Anlage24 Volt
2 Batterien 12 Volt 110 Ah
Minuspol an Masse
Anlasser 24 Volt, 6 PS
Dynamo 24 Volt 225 Watt
Sitzplätze22 Personen
2 Personen vorne
20 Personen auf der Ladebrücke
Anzahl Fahrzeuge120 Fahrzeuge
Im Truppeneinsatz1937 bis 1975
