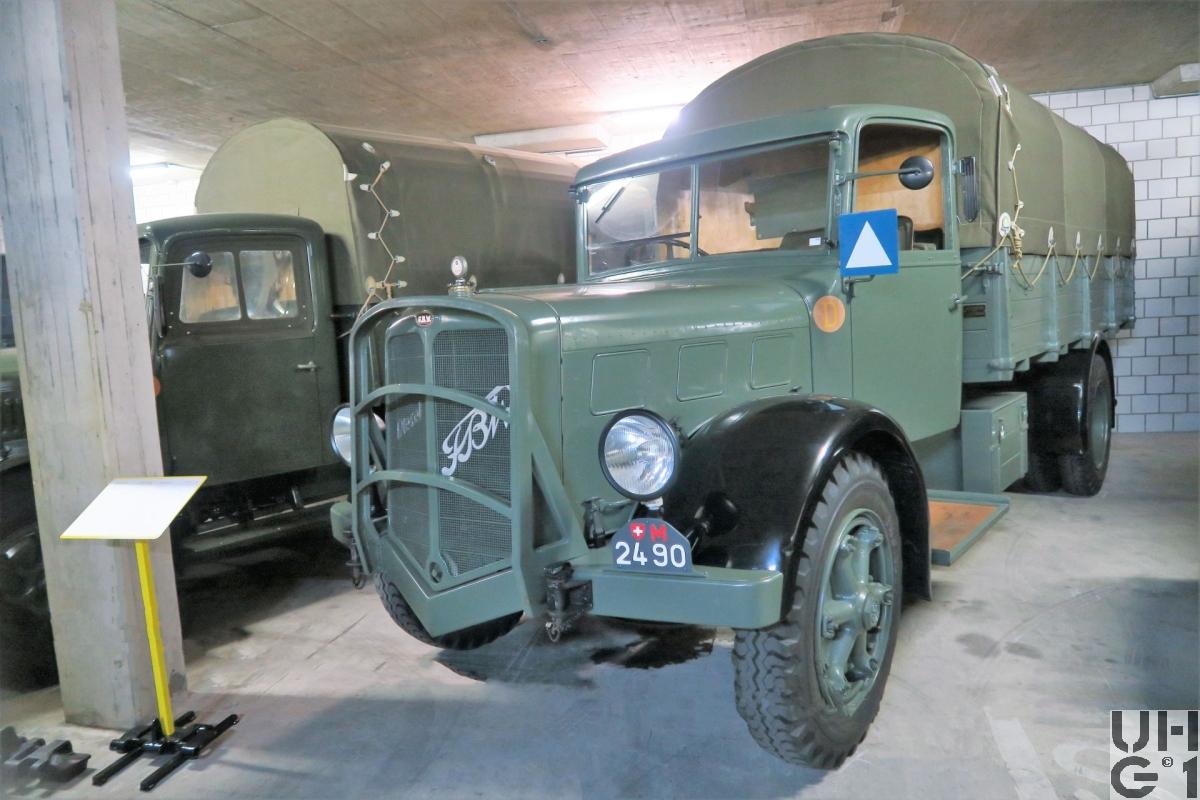

FBW L50, Lastw 4x2

FBW L50, Lastw 4x2



Abmessungen
Länge6'900 mm Fahrzeug
1'060 mm Überhang vorne
1'500 mm Überhang hinten
Breite2'180 mm Fahrzeug
1'939 mm Spurweite vorne
1'654 mm Spurweite hinten
Höhe3'120 mm Fahrzeug
Leergewicht6'000 kg Fahrzeug
Nutzlast5'000 kg Fahrzeug
Gesamtgewicht11'000 kg Fahrzeug
Radstand4'600 mm
Wendekreis14'900 mm


Motor
TypFBW
Typ D34
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Stösselstangen und Kipphebel betätigt
Bohrung110 mm
Hub150 mm
Hubraum8'550 cm³
Verdichtung17,5:1
TreibstoffDiesel
PS/kW105 PS / 77,22 kW bei 1'750 U/min
Drehmoment500 Nm bei 1'200 U/min


Kraftübertragung
Getriebe4 Gang Getriebe mit Maibach Schnellgang
KupplungMehrscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebHinterräder
Achsen


Bremsen
BetriebsbremseHydraulische Einkreis-Bremsanlage
Druckluft unterstützt
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse auf Kardanwelle wirkend
DauerbremseStaudruck


Diverses
Tankinhalt1 Tank zu Liter Diesel
Anhängelast6'500 kg
SeilwindeSeilspill
Höchstgeschwindigkeit55 km/h
Elektrische Anlage24 Volt
2 Batterien 12 Volt 105 Ah
Minuspol an Masse
Sitzplätze22 Personen
2 Personen in der Fahrerkabine
20 Personen auf der Ladebrücke
Anzahl Fahrzeuge37 Fahrzeuge
Im Truppeneinsatz1935 bis 1970
Bemerkungen
Datenquelle
Jürg Biegger FBW Fahrzeuglexikon 4 1968 - 1985
