Radfahrzeuge > Lastwagen > Saurer 4CT1D, Lastw sch 5,0 t 4x2

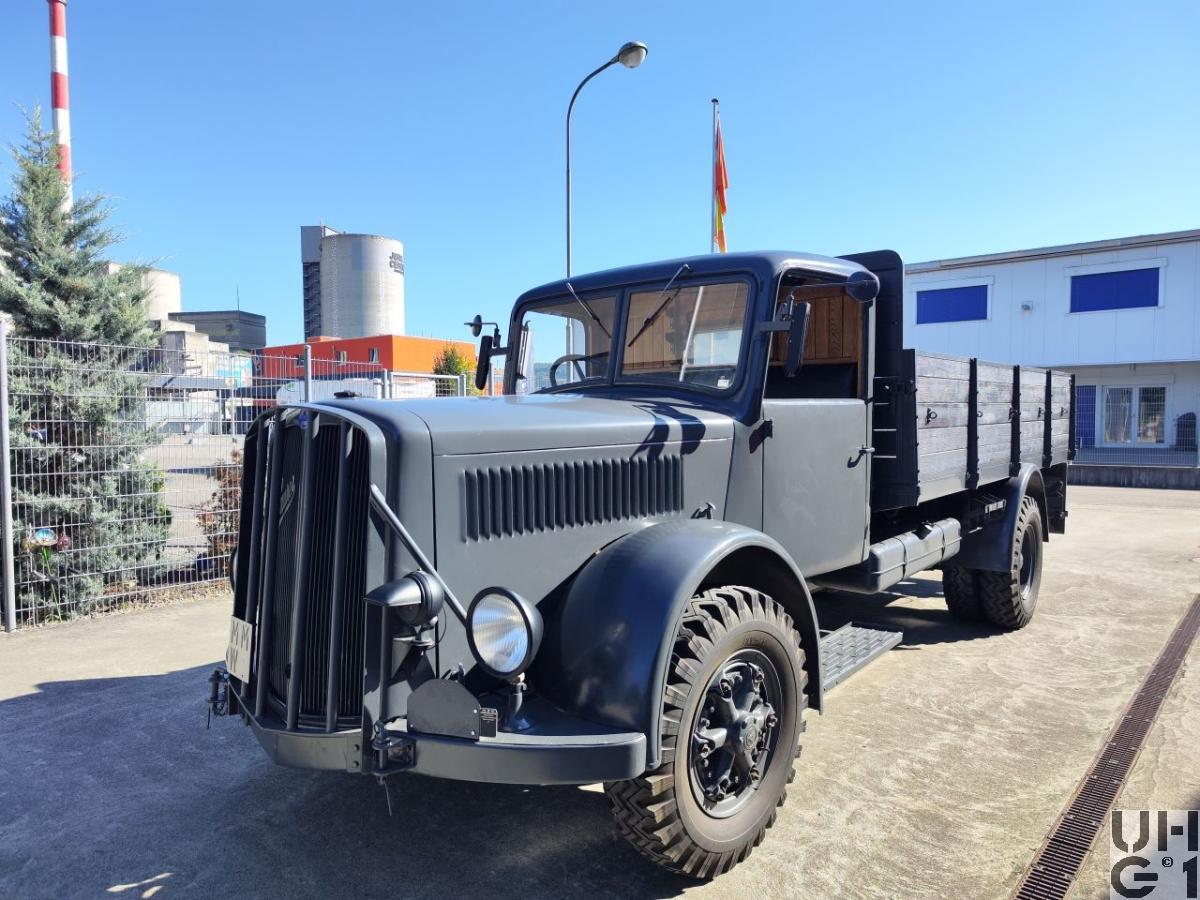

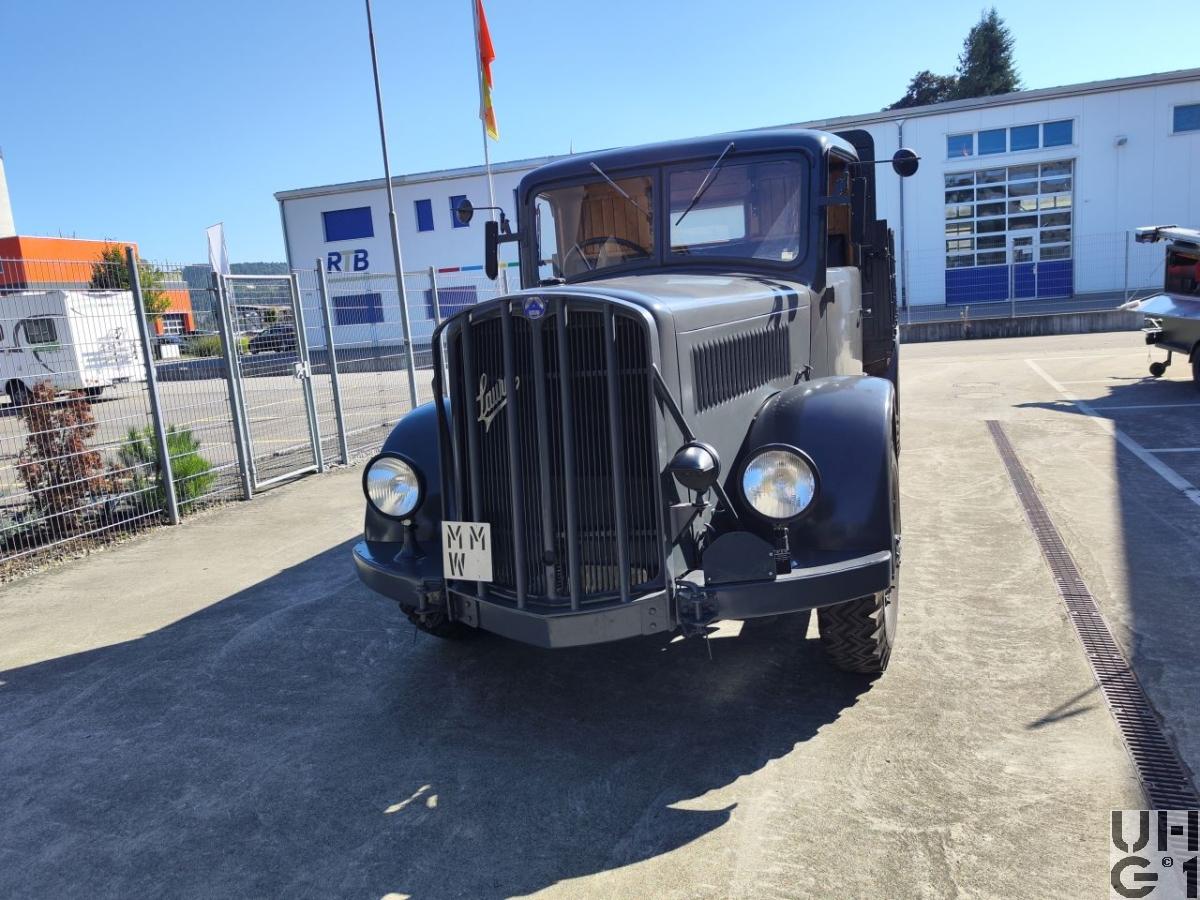

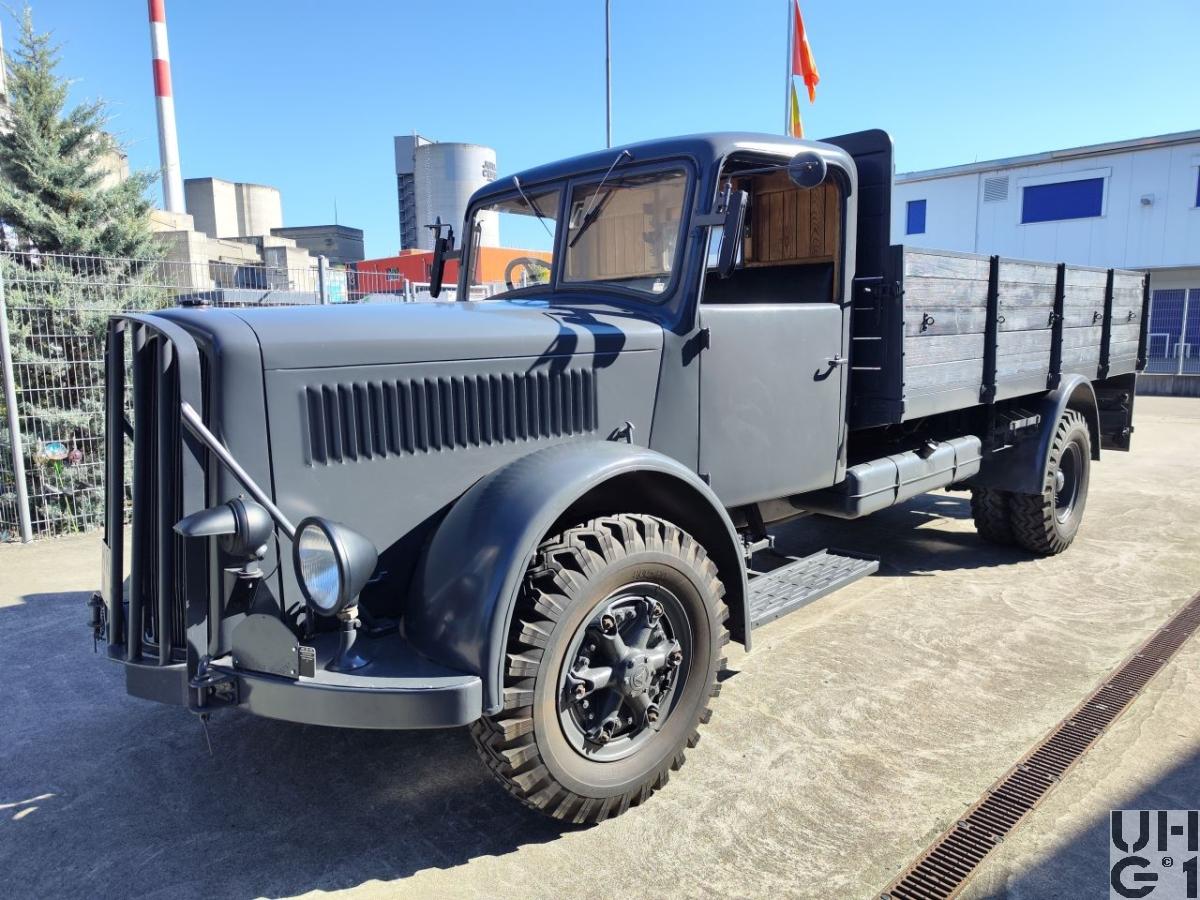

Saurer 4CT1D, Lastw sch 5,0 t 4x2
Abmessungen | |
|---|---|
| Länge | 7'820 mm Fahrzeug 4'500 mm Ladebrücke |
| Breite | 2'200 mm Fahrzeug 2'000 mm Ladebrücke 1'865 mm Spurbreite vorne 1'680 mm Spurbreite hinten |
| Höhe | 3'050 mm Fahrzeug 1'750 mm Ladebrücke 1'250 mm Ladebrücke ab Boden 230 mm Bodenfreiheit |
| Leergewicht | 5'750 kg Fahrzeug mit Seilspill 5'600 kg Fahrzeug |
| Nutzlast | 5'000 Kg Fahrzeug |
| Gesamtgewicht | 10'750 kg Fahrzeug mit Seilspill 10'600 kg Fahrzeug 3'800 kg Max. Achslast vorne 7'000 kg Max. Achslast hinten |
| Radstand | 4'500 mm Radstand |
| Wendekreis | 14'560 mm |
Motor | |
| Typ | Saurer Typ CT1D |
| Zylinder | 6 Zylinder Reihenmotor Viertakt Direkteinspritzung |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 2 Ventile pro Zylinder Hängende Ventile über unten liegende Nockenwelle, Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwelle über Kette und Zahnräder |
| Bohrung | 110 mm |
| Hub | 140 mm |
| Hubraum | 7'983 cm³ |
| Verdichtung | 16,0:1 |
| Treibstoff | Diesel |
| PS/kW | 102 PS / 75 kW bei 1'900 U/min |
| Drehmoment | 420 Nm bei 1'200 U/min |
Kraftübertragung | |
| Getriebe | 4 Gang Getriebe mit Schnellgang |
| Kupplung | Einscheiben-Trockenkupplung Betätigung über Gestänge |
| Antrieb | Hinterräder |
| Achsen | Vorne Starrachse (Faustachse) Halbelliptische Längsblattfedern Hebelstossdämpfer G. F. Trilex Felgen Bereifung 9.00x20, 12 Ply Einfachbereifung Hinten Starrachse Antriebsachse mit doppelter Rücksetzung Übersetzung 9,53:1 Halbelliptische Längsblattfedern G. F. Trillex Felgen Bereifung 9.00x20, 12 Ply Doppelbereifung |
Bremsen | |
| Betriebsbremse | Hydraulische Bremsanlage auf alle Räder wirkend mit Druckluft Unterstützung Trommelbremsen vorne Trommelbremsen hinten |
| Feststellbremse | Mechanisch auf die Hinterräder wirkend |
| Dauerbremse | Staudruckmotorbremse |
Diverses | |
| Tankinhalt | 1 Tank Stahl zu 160 Liter Diesel Links unter der Ladebrücke zwischen Vorder- und Hinterachse |
| Anhängelast | 6'500 kg |
| Seilwinde | Seilspill 22 mm Seildurchmesser 30 m Seillänge |
| Höchstgeschwindigkeit | 57 km/h |
| Elektrische Anlage | 24 Volt |
| Sitzplätze | 3 Personen vorne 32 Personen auf der Brücke |
| Anzahl Fahrzeuge | 50 Fahrzeuge |
| Im Truppeneinsatz | Ab 1938 |
| Bemerkungen |
