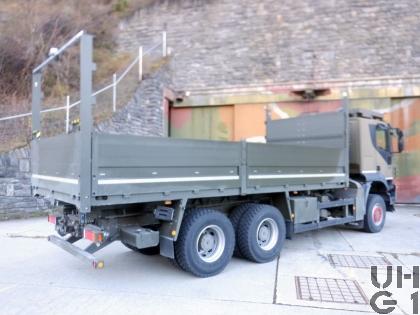

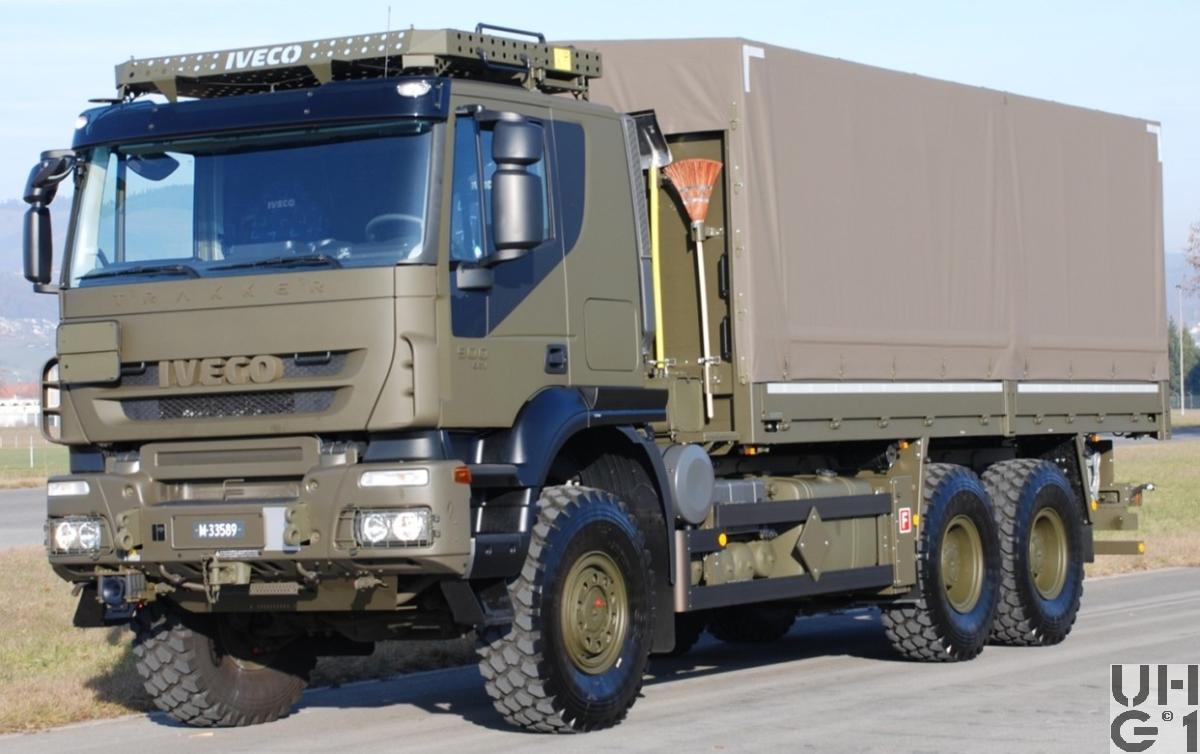

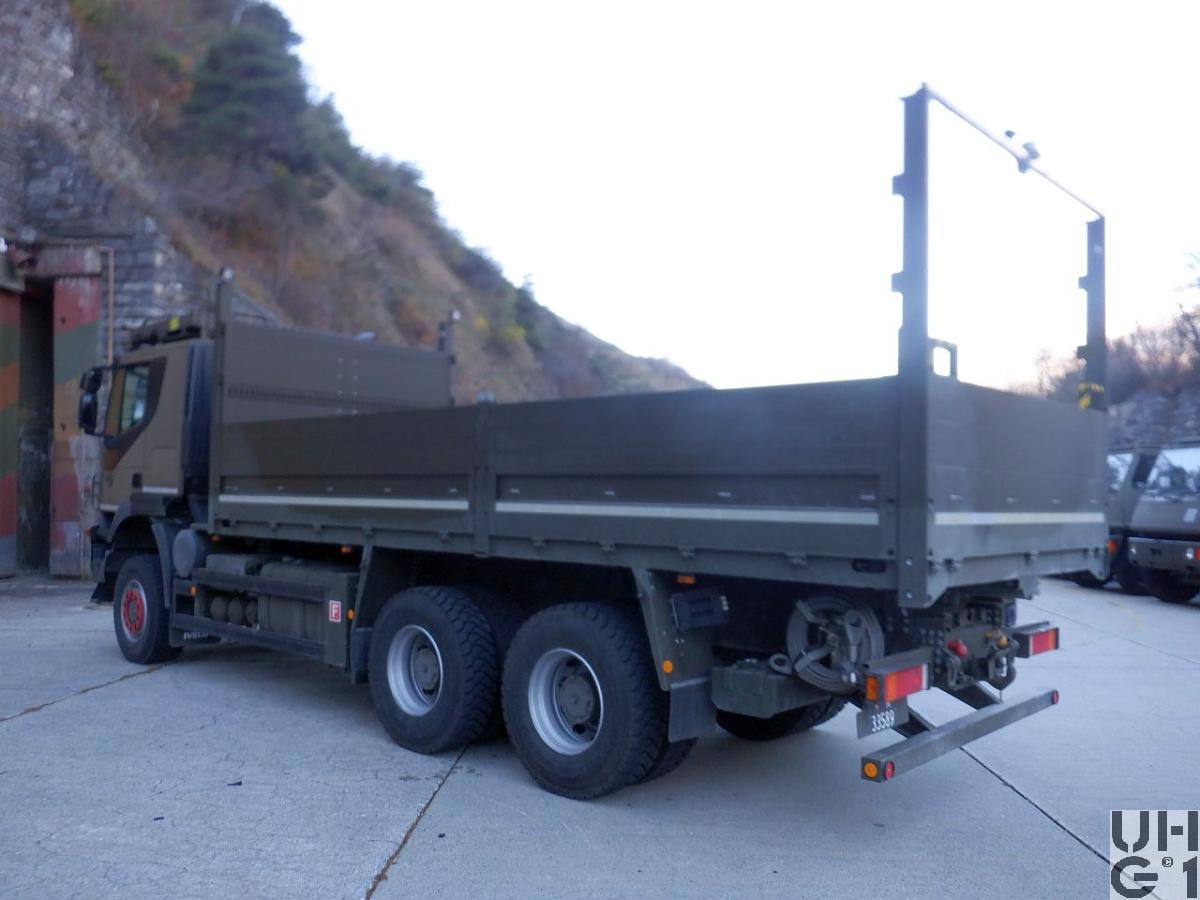

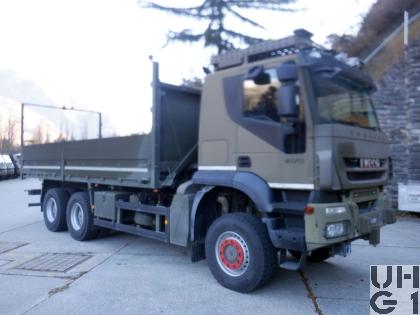

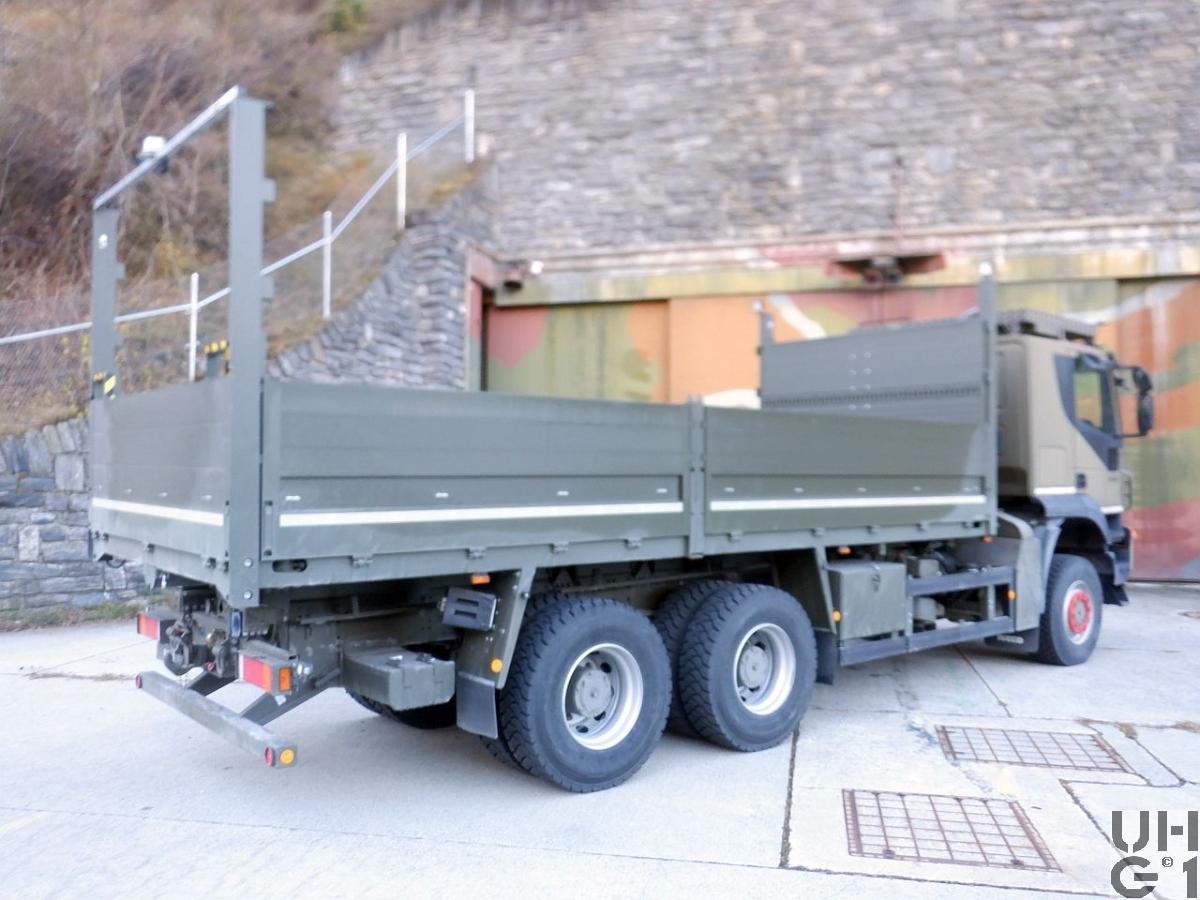

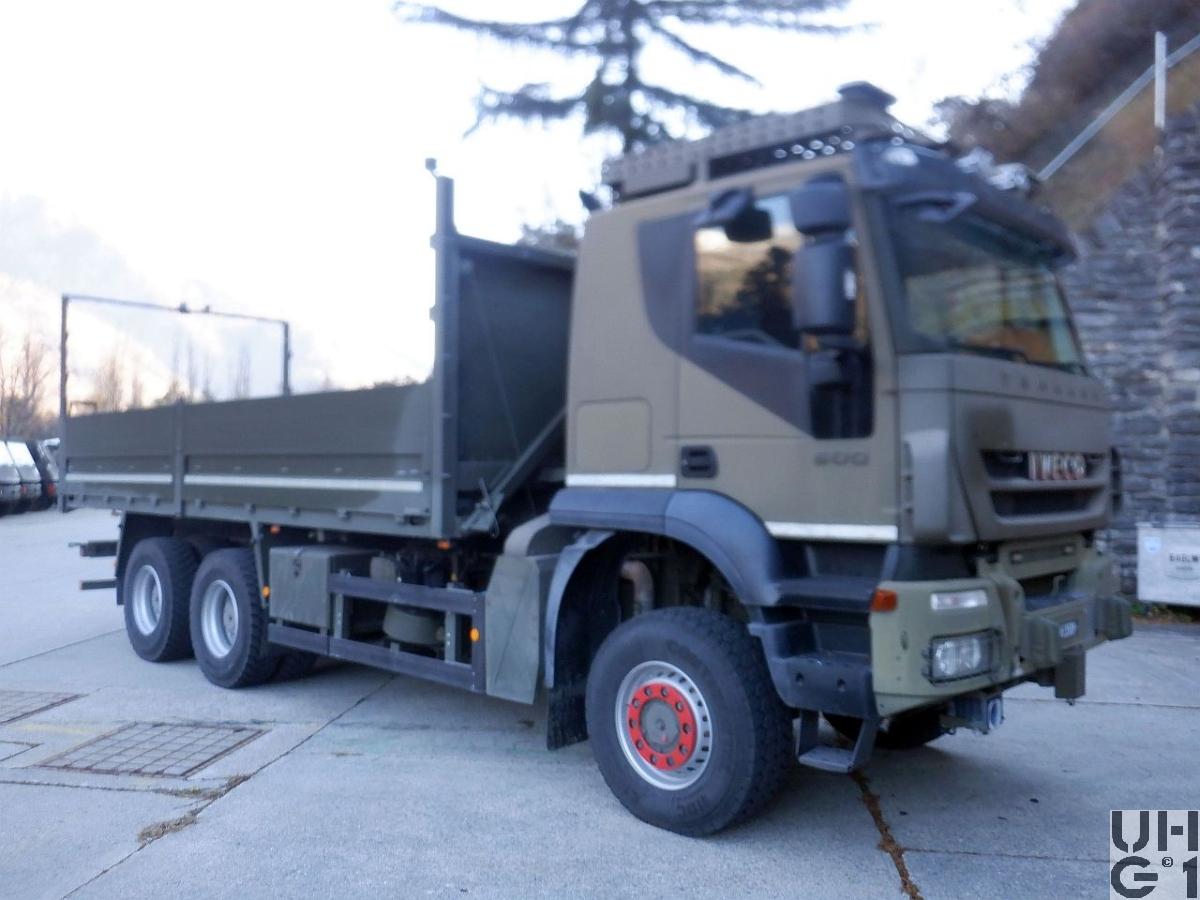

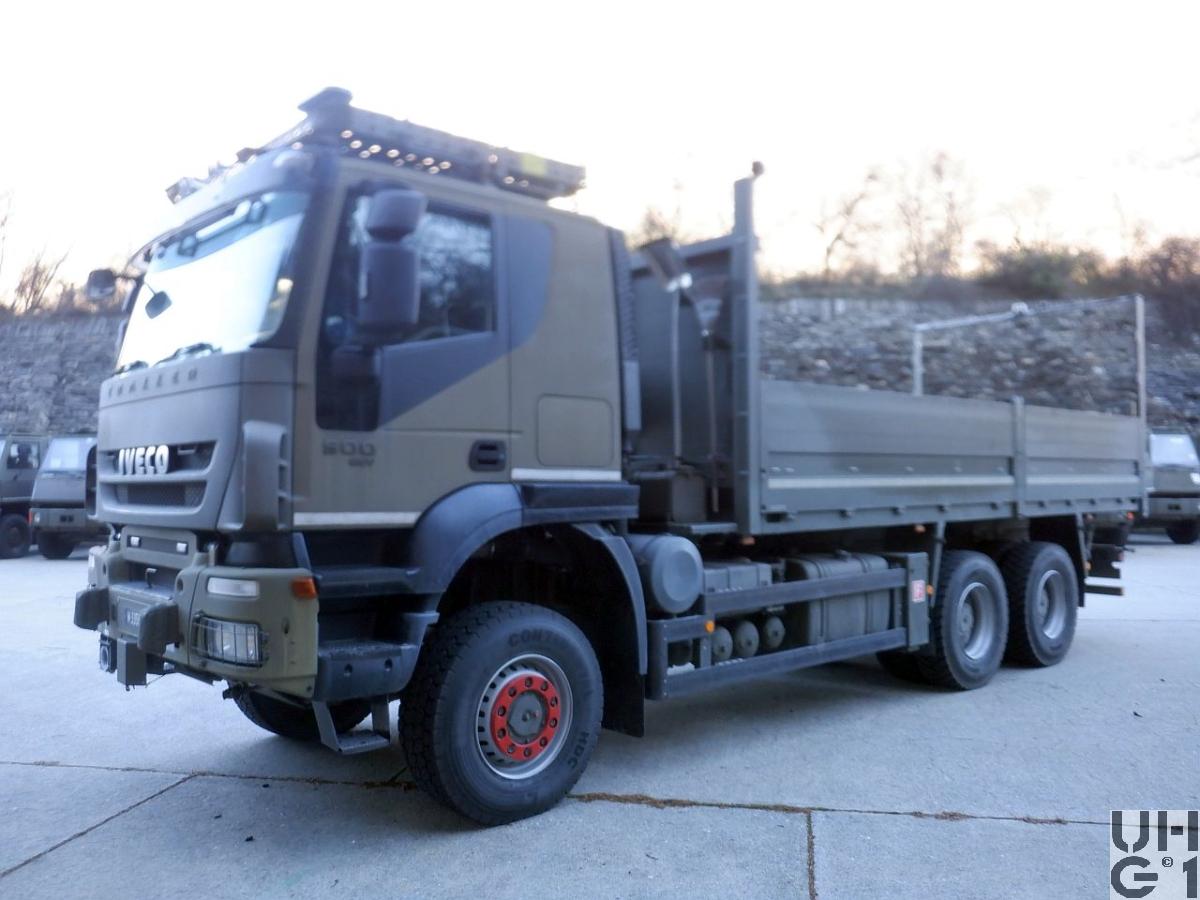

IVECO Trakker AT-N 380 T 50 W, Lastw 9 t gl 6x6, Mfz
Abmessungen
Länge
9'670 mm Fahrzeug 9'510 mm Front - Anhängerkupplung 6'160 mm Brücke innen 1'440 mm Überhang vorne 1'850 mm Überhang hinten
Breite
2'550 mm Fahrzeug 2'480 mm Brücke innen 1'981 mm Spurweite vorne 1'827 mm Spurweite hinten
Höhe
3'700 mm Fahrzeug 2'000 mm Brücke innen 1'530 mm Beladehöhe 780 mm Seitenladen 850 mm Zughaken vorne 880 mm Zughaken hinten 380 mm Bodenfreiheit vorne 310 mm Bodenfreiheit hinten
Leergewicht
16'000 kg Fahrzeug
Nutzlast
9'000 kg Fahrzeug
Gesamtgewicht
25'000 kg Fahrzeug 40'000 kg Max. Gesamtzuggewicht 9'000 kg Max. Achslast vorne 18'000 kg Max. Achslast hinten beide Achsen
Radstand
4'500 mm / 1'390 mm
Wendekreis
22'900 mm 21'500 Spurkreisdurchmesser
Motor
Typ
Iveco Typ Cursor 13 F3B
Zylinder
6 Zylinder Reihenmotor Viertakt Direkteinspritzung Turbolader Ladeluftkühlung PDE Einspritzsystem EDC gesteuert Turbolader mit variabler Geometrie Automatische Vorwärmung für Kaltstart
Kühlsystem
Flüssigkeitskühlsystem
Anzahl Ventile
4 Ventile pro Zylinder Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung
135 mm
Hub
150 mm
Hubraum
12'880 cm³
Verdichtung
16,0:1
Treibstoff
Diesel
PS/kW
500 PS / 368 kW bei 1'900 U/min bis 2'300 U/min
Drehmoment
2'300 Nm bei 1'000 bis 1'525 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller ZF Typ 16 AS 2631 TO Eurotronic 2 mit Intarder 16 Vorwärtsgänge 2 Rückwärtsgänge Übersetzung 1. Gang 14,12:1 2. Gang 11,68:1 3. Gang 9,540:1 4. Gang 7,890:1 5. Gang 6,520:1 6. Gang 5,390:1 7. Gang 4,570:1 8. Gang 3,870:1 9. Gang 3,090:1 10. Gang 2,56:1 11. Gang 2,09:1 12. Gang 1,73:1 13. Gang 1,43:1 14. Gang 1,18:1 15. Gang 1,00:1 16. Gang 0,83:1 1. R-Gang 13,07:1 2. R-Gang 10,81:1
Einscheiben Trockenkupplung Elektro-pneumatisch geregelt Durchmesser 430 mm Automatisierte Kupplung ohne Kupplungspedal
Antrieb
Allradantrieb permanent mit Geländegang Automatisch geregelt Längssperren automatisch betätigt Differentialsperren vorne und hinten automatisch betätigt
Achsen
Vorne Starrachse Doppelt übersetzte Antriebsachse mit Radaussenantrieb Übersetzung 5,01:1 Zwei doppelt wirkende hydraulische Teleskopstossdämpfer Parabelfedern Drehstabstabilisator Differentialsperre automatisch betätigt Felgen 10.00W - 20 Stahlfelgen 3-teilig Bereifung Michelin XZL 14.00 R 20 164/160 J Einfachbereifung Halbautomatische Reifendruckregelanlage S.T.I.S. PTG Hinten Starrachsen Doppelt übersetzte Antriebsachsen mit Radaussenantrieb Übersetzung 5,01:1 Pneumatisch betätigtes Sperrdifferential Längssperren automatisch betätigt Achsführung über 4 Längslenker unten und 2 Längslenker oben Parabelfedern in Pendelfederlagerung Je zwei doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse Querstabilisator an der 1. Achse Felgen 10.00W - 20 Stahlfelgen 3-teilig Bereifung Michelin XZL 14.00 R 20 164/160 J Einfachbereifung Halbautomatische Reifendruckregelanlage S.T.I.S. PTG
Bremsen
Betriebsbremse
Zweikreis Druckluft Bremsanlage nach EG Norm Duo-Duplex Trommelbremsen vorne und hinten Antiblockiersystem ABS Elektronische Bremskraftregelung der Hinterachse
Feststellbremse
Federspeicherbremse Auf Hinterachsen wirkend
Dauerbremse
Iveco Turbo-Brake Elektrisch betätigte Dekompressions-Motorbremse Durch Turbolader mit variabler Geometrie unterstützt 2-Stufen Wahlschalter am Lenkstockhebel
Diverses
Tankinhalt
1 Tank Alu zu 400 Liter Diesel Links am Chassis 1 Tank Kunststoff zu 25 Liter AdBlue Rechts am Chassis 1 Tank Alu zu 25 Liter Hydraulikoel Hinter der Kabine
Anhängelast
20'000 kg 1'000 kg Stützlast Ringfeder Typ 61
Seilwinde
Rotzler Treibmatic TR 080/6 Schnellanbau 80 kN Zugkraft 60 m Seillänge 50 m Seillänge nutzbar 16 mm Seildurchmesser Seilzug noch vorne und hinten möglich Rechts am Chassis montiert
Höchstgeschwindigkeit
88 km/h Elektrisch abgeregelt
Elektrische Anlage
24 Volt 2 Batterien 12 Volt 225 Ah Minus Pol an Masse Links am Chassis Anlasser 24 Volt 6,1 kW Alternator 28 Volt 120 A
