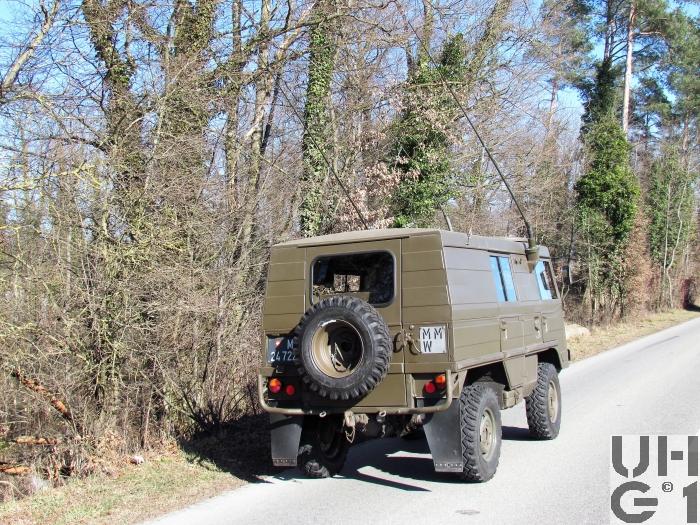

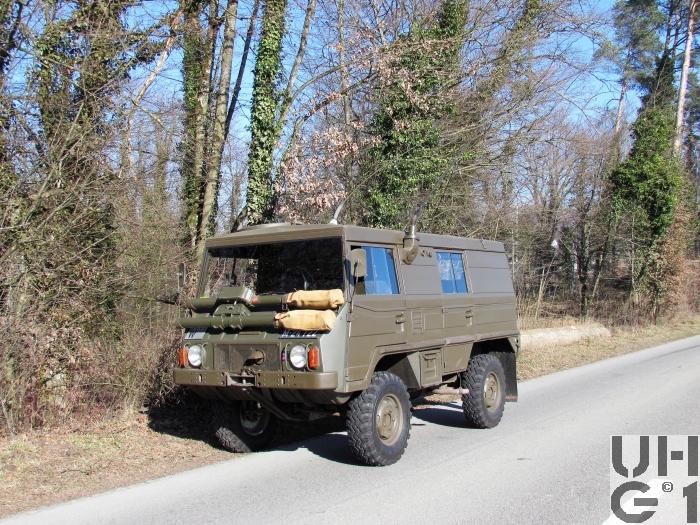

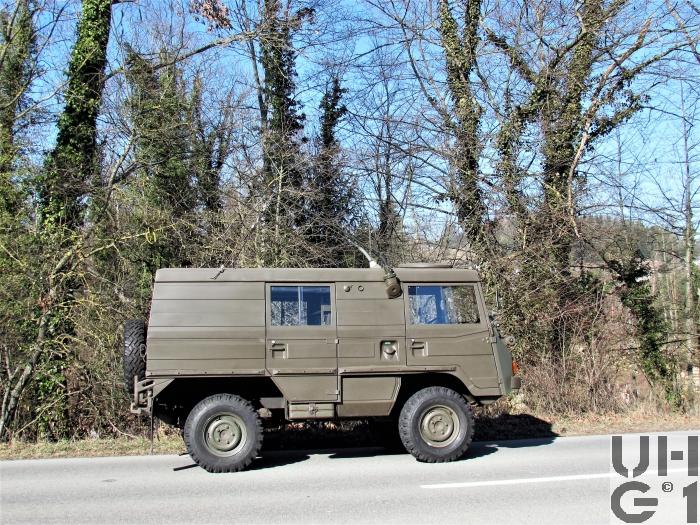

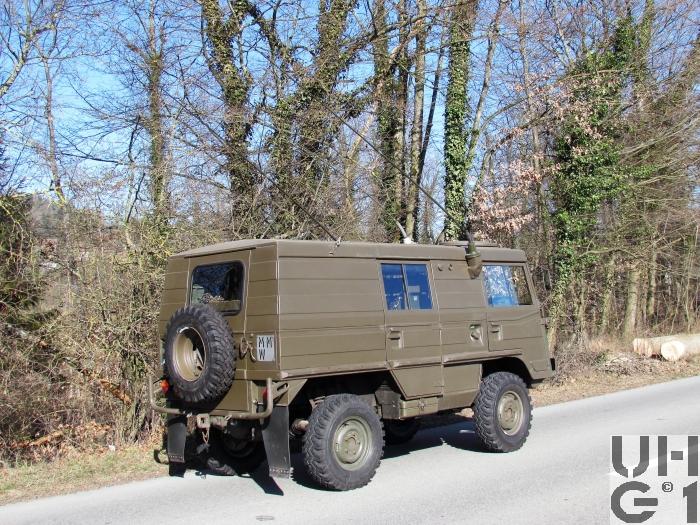

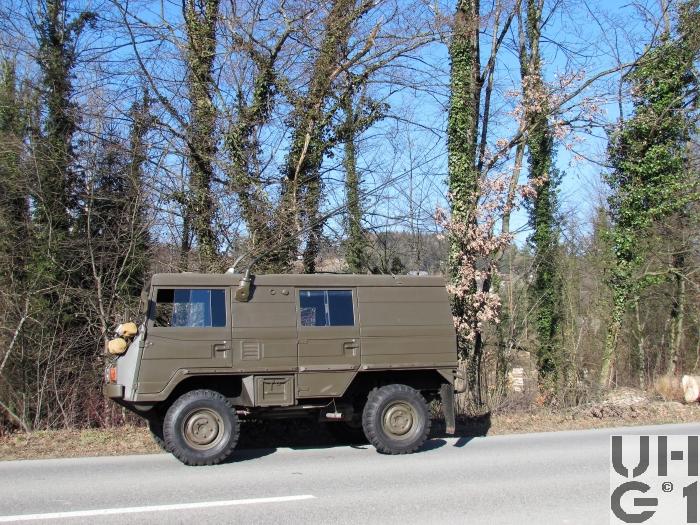

Steyr Puch Pinzgauer 710 K, 4x4, Fkw Kasten L gl mit SE-412/ABC
Abmessungen
Länge
4'175 mm Fahrzeug 2'250 mm Laderaum 960 mm Überhang vorne 1'040 mm Überhang hinten 42° Überhangwinkel vorne 46° Überhangwinkel hinten
Breite
1'815 mm Fahrzeug 1'590 mm Laderaum 830 mm Hecktüre 700 mm Seitentüren links und rechts 1'440 mm Spurweite vorne 1'440 mm Spurweite hinten
Höhe
2'480 mm Fahrzeug 3'700 mm Fahrzeug mit abgespannten Antennen 1'380 mm Laderaum 730 mm Ladefläche ab Boden 1'250 mm Hecktüre 1170 mm Seitentüren links und rechts 775 mm Zuglasche vorne 590 mm Zughaken hinten 380 mm Bodenfreiheit leer 335 mm Bodenfreiheit beladen 300 mm Bauchfreiheit 600 mm Wattiefe
Leergewicht
2'500 kg Fahrzeug
Nutzlast
500 kg Fahrzeug
Gesamtgewicht
3'000 kg Fahrzeug 1'550 kg Max. Achslast vorne 1'550 kg Max. Achslast hinten
Radstand
2'200 mm
Wendekreis
10'500 mm bei Heckantrieb 11'200 mm bei Allradantrieb
2 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung
92 mm
Hub
94 mm
Hubraum
2'499 cm³
Verdichtung
7,8:1
Treibstoff
Benzin
PS/kW
90 PS / 66,2 kW (DIN) bei 4'000 U/min
Drehmoment
185 Nm bei 2'000 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller ZF Typ S 5-18/3 Mechanisches Zahnrad Wechselgetriebe Sämtliche Vorwärtsgänge sperrsynchronisiert Rückwärtsgang mit Klauenkupplung 5 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Übersetzung 1. Gang 5,33:1 2. Gang 3,24:1 3. Gang 2,04:1 4. Gang 1,30:1 5. Gang 1,00:1 R. Gang 5,47:1
Verteilergetriebe Mechanisches Reduktions- und Verteilergetriebe am zentralen Tragrohr und am Hinterachsantrieb angeflanscht 2 sperrsynchronisierte Gänge Übersetzung 0,88:1 Strassengang 1,69:1 Geländegang
Bedienung der Schaltung Schalthebel Weiss: Hauptgetriebe Schalthebel Schwarz: Gruppengetriebe Je 1 Hebel für: Vorderradantrieb Differentialsperre hinten Differentialhebel vorne
Kupplung
Fichtel und Sachs Membran Einscheiben Trockenkupplung 240 mm Durchmesser Hydraulisch betätigt
Antrieb
Wahlweise Hinterradantrieb oder Allradantrieb Vorderradantrieb während der Fahrt hydraulisch zu- und abschaltbar
Achsen
Vorne Einzelradaufhängung mit Pendel-Halbachse Im Achsgehäuse schwenkbar gelagert Hohle Stahlgusskörper mit innen liegenden Radantriebswellen Achsantrieb über einfaches Kegelraddifferential mit spiralverzahnten Kegelrädern und einfacher Rücksetzung Übersetzung 2,846:1 Radantrieb über homokinetische Rzeppa-Gleichlaufgelenke und Ritzelantrieb Übersetzung 2,266:1 Progressiv wirkende Schraubenfedern Zusätzliche Gummihohlferdern Doppelt wirkende hydraulische Teleskopstossdämpfer Felgen 6.50 K - 16 Scheibenräder mit Tiefbettfelgen Bereifung Maloya 245 - 16 C, 6 Ply Einfachbereifung Hinten Einzelradaufhängung mit Pendel-Halbachsen Im Achsgehäuse schwenkbar gelagert Hohle Stahlgusskörper mit innen liegenden Radantriebswellen Achsantrieb über einfaches Kegelraddifferential mit spiralverzahnten Kegelrädern und einfacher Rücksetzung Übersetzung 2,846:1 Radantrieb über Ritzelantrieb Übersetzung 2,266:1 Progressiv wirkende Schraubenfedern 2 Zusätzliche Gummihohlferdern Doppelt wirkende hydraulische Teleskopstossdämpfer Felgen 6.50 K - 16 Scheibenräder mit Tiefbettfelgen Bereifung Maloya 245 - 16 C, 6 Ply Einfachbereifung
Bremsen
Betriebsbremse
Hydraulische Zweikreis Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne, 285 mm Trommeldurchmesser Trommelbremsen hinten, 285 mm Trommeldurchmesser 76 mm Belagsbreite vorne und hinten Mechanisch angesteuerter Unterdruckbremsverstärker
Feststellbremse
Mechanisch über Seilzug betätigte Zweischeiben Bremse Über zentrale Antriebswelle des Hinterachsantriebes Auf Hinterräder wirkend Bei Allradantrieb auf alle Räder wirkend
Dauerbremse
Keine
Diverses
Tankinhalt
1 Tank Stahl zu 75 Liter Benzin Rechts Mitte Fahrzeug
Anhängelast
1'600 kg gebremst 750 kg ungebremst
Seilwinde
Keine
Höchstgeschwindigkeit
1. Gang 19 km/h Strasse 1. Gang 10 km/h Gelände 2. Gang 32 km/h Strasse 2. Gang 17 km/h Gelände 3. Gang 51 km/h Strasse 3. Gang 27 km/h Gelände 4. Gang 80 km/h Strasse 4. Gang 42 km/h Gelände 5. Gang 104 km/h Strasse 5. Gang 54 km /h Gelände R. Gang 19 km/h Strasse R. Gang 10 km/h Gelände
Elektrische Anlage
24 Volt 2 Batterien à  12 Volt 68 Ah Minuspol an Masse Links hinter der Vorderachse Anlasser 24 Volt 1,3 PS Lichtmaschine 28 Volt 35A
Sitzplätze
2 Personen in der Führerkabine 3 Personen im Funkraum
Anzahl Fahrzeuge
4'400 Fahrzeuge alle 4x4 Versionen zusammen
Im Truppeneinsatz
1971 bis 2003
Bemerkungen
Funkausrüstung 2 Sender-Empfänger SE-412 / SE - A / SE - C 1 Zusatzempfänger E-412/ZE-B 1 Fernbesprechungsausrüstung FBA-227/412 komplett mit Zubehör 2 Fernantennen FA-412 komplett 1 Fernantenne FA-227/E-412 1 Benzinaggregat MAG 1200 W 12/24 Volt 1 Benzinaggregat MAG 24 Volt/400 Watt
Gleiches Fahrzeug auch als Fkw Kasten L gl 4x4 mit SE-412/AC Fkw Kasten L gl 4x4 mit SE-235/M2+ Fkw Relais Kasten L gl 4x4 mit SE-235/M2+
