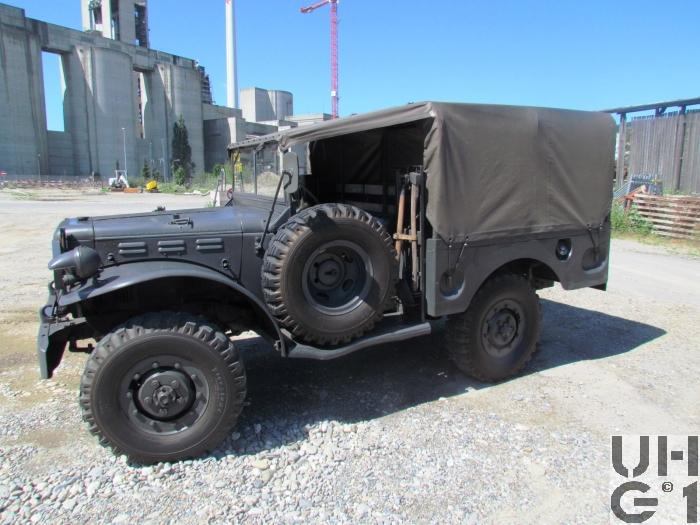

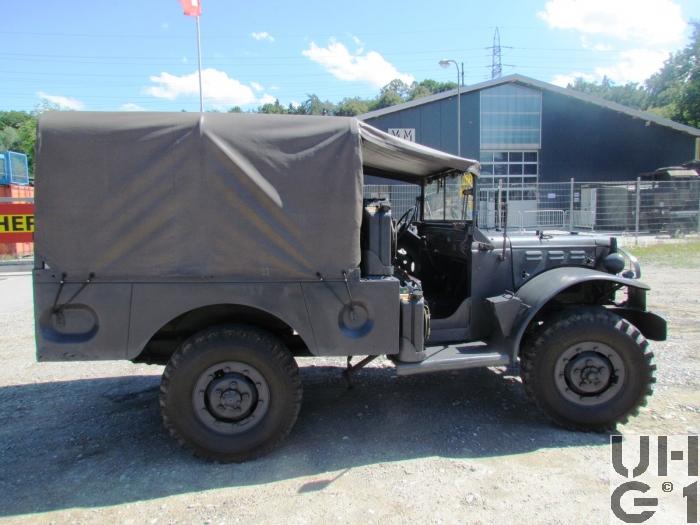

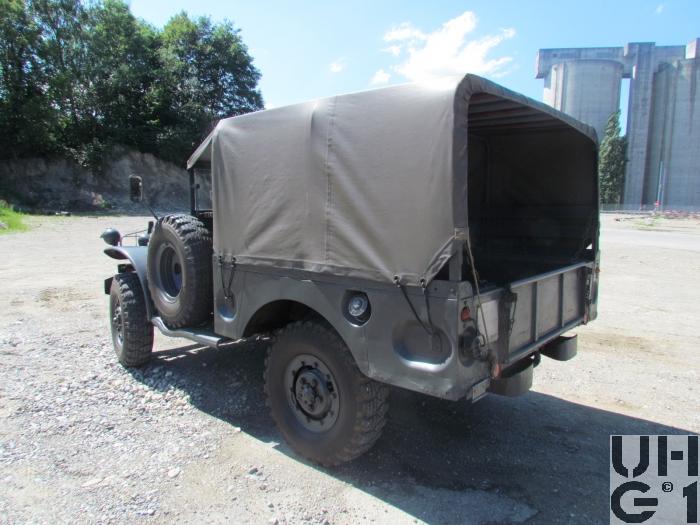

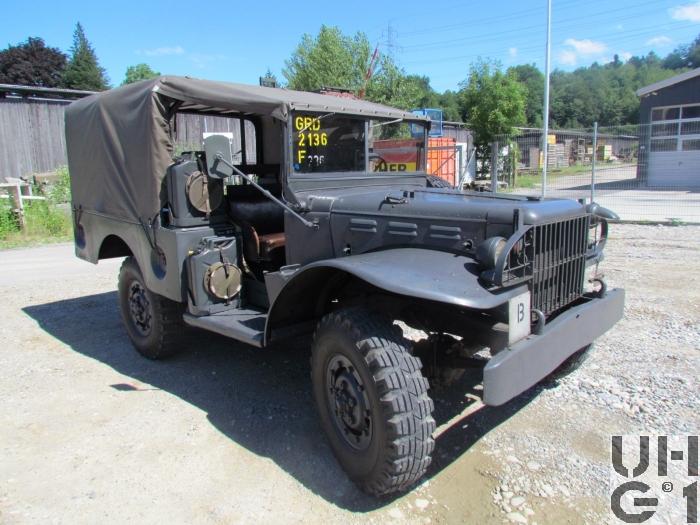

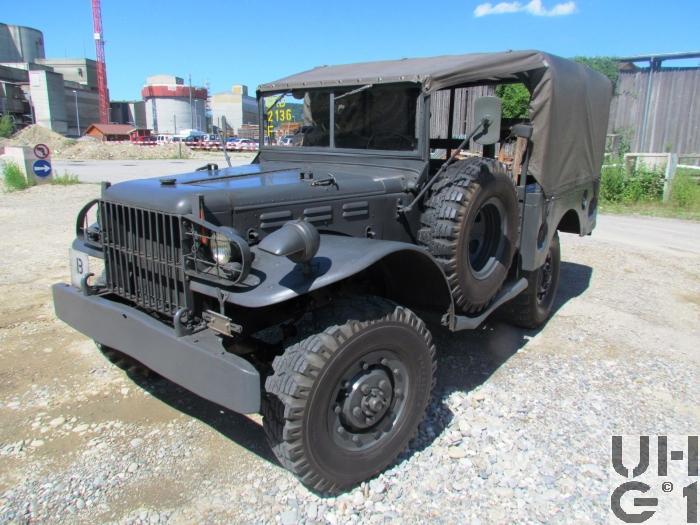

Dodge WC 51, L Gelastw 0,75 t 4x4 (G502)

Dodge WC 51, L Gelastw 0,75 t 4x4 Dodge WC 51, L Gelastw 0,75 t 4x4 Dodge WC 51, L Gelastw 0,75 t 4x4 Dodge WC 51, L Gelastw 0,75 t 4x4 Dodge WC 51, L Gelastw 0,75 t 4x4


Abmessungen
Länge4'240 mm Fahrzeug
1'700 mm Laderaum
660 mm Ãœberhang vorne
1'080 mm Ãœberhang hinten
53° Überhangwinkel vorne
35° Überhangwinkel hinten
Breite2'150 mm Fahrzeug
1'220 mm Laderaum
1'645 mm Spurweite vorne
1'645 mm Spurweite hinten
Höhe2'210 mm Fahrzeug
1'250 mm Laderaum
740 mm Seitenwände mit Sitzbänken Laderaum
670 mm Zughaken hinten
850 mm Watfähigkeit
275 mm Bodenfreiheit
276 mm Bauchfreiheit
Leergewicht2'350 kg Fahrzeug
Nutzlast750 kg Fahrzeug
Gesamtgewicht3'100 kg Fahrzeug
1'485 kg Max. Achslast vorne
2'015 kg Max. Achslast hinten
Radstand2'490 mm
Wendekreis13'900 mm bei Hinterradantrieb
14'130 mm bei Allradantrieb


Motor
TypDodge
Typ T 214
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Zenith
Typ 29 BBW-12R
Hersteller Carter
Typ ETW 1
Fallstromvergaser mit Chockeklappe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile von seitlicher Nockenwelle über Stössel und Stösselstangen betätigt
Bohrung82,550 mm
Hub117,48 mm
Hubraum3'772 cm³
Verdichtung6,7:1
TreibstoffBenzin
PS/kW93 PS / 68,60 kW (SAE) bei 3'200 U/min
Drehmoment244 Nm bei 1'200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller New Process
Model 38640
Mechanisches Schubrad Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 6,40:1
2. Gang 3,09:1
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1

Verteilergetriebe
Hersteller New Process
Model 38610
Mechanisches Verteilergetriebe
Vorderradantrieb ausschaltbar
Separater Schalthebel
Untersetzung 5,83:1

Bedienung der Schaltung
Schalthebel Weiss: Hauptgetriebe
Schalthebel Grün: Vorderradantrieb
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
Druckplatte
Hersteller Borg und Beck
Typ 919
Kupplungsscheibe
Hersteller Borg und Beck
Typ 11261
Durchmesser 254 mm
AntriebAllradantrieb
Vorderradantrieb mechanisch ausschaltbar
AchsenVorne
Hersteller Dodge
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,83:1
Radantrieb über homokinetischeAntriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung
Hinten
Hersteller Dodge
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,83:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 113,56 Liter Benzin
Hinten zwischen den Längsträgern
Anhängelast2'000 kg gebremst
750 kg ungebremst
SeilwindeKeine
Höchstgeschwindigkeit88 km/h Max.
14 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie 6 Volt 116 Ah
Unter der Motorhaube links vom Motor
Minus Pol an Masse
12 Volt
1 Batterie 12 Volt 140 Ah
Am hinteren Ende des rechten Trittbrettes
Minus Pol an Masse
Anlasser durch Fussschalter betätigt
Sitzplätze2 Personen in der Führerkabine
8 Personen auf der Brücke
Anzahl Fahrzeuge2'560 Stück WC 51 + WC 52
Im Truppeneinsatz1945 bis 1981
BemerkungenFahrzeuge mit 6 Volt Anlage haben die Batterie im Motorraum und das Schanzwerkzeug rechts
Fahrzeuge mit 12 Volt Anlage haben die Batterie rechts neben dem Beifahrer im Kasten und das Schanzwerkzeug links

123'541 Fahrzeuge wurden zwischen 1942 und 1945 hergestellt
37'100 Fahrzeuge 1942
22'644 Fahrzeuge 1943
40'588 Fahrzeuge 1944
23'209 Fahrzeuge 1945

343 Fahrzeuge 1944 zusätzlich noch von Fa. Harris Mfg Co.
520 Fahrzeuge 1945 zusätzlich noch von Fa. Harris Mfg Co.
1'849 Fahrzeuge 1945 zusätzlich noch von Fa. Chrysler Corporation
