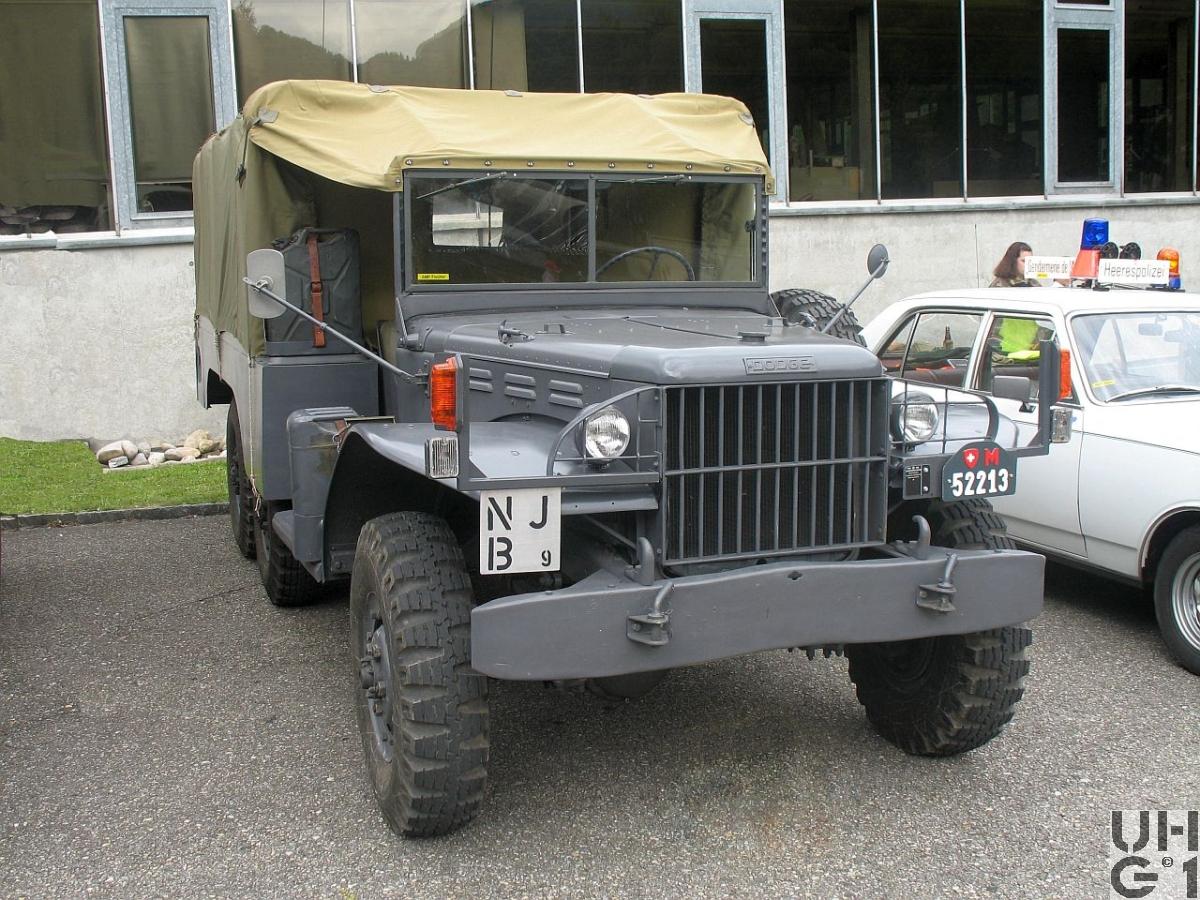

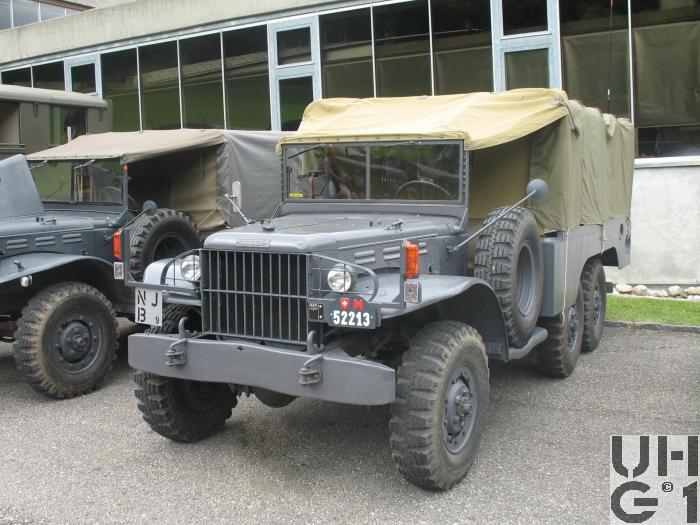

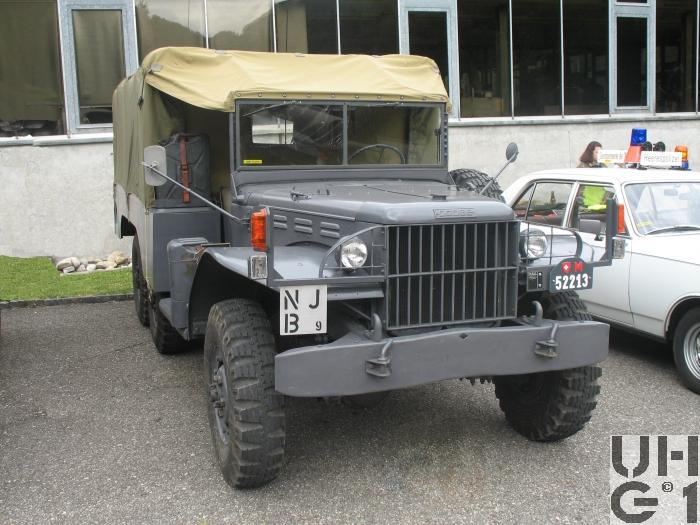

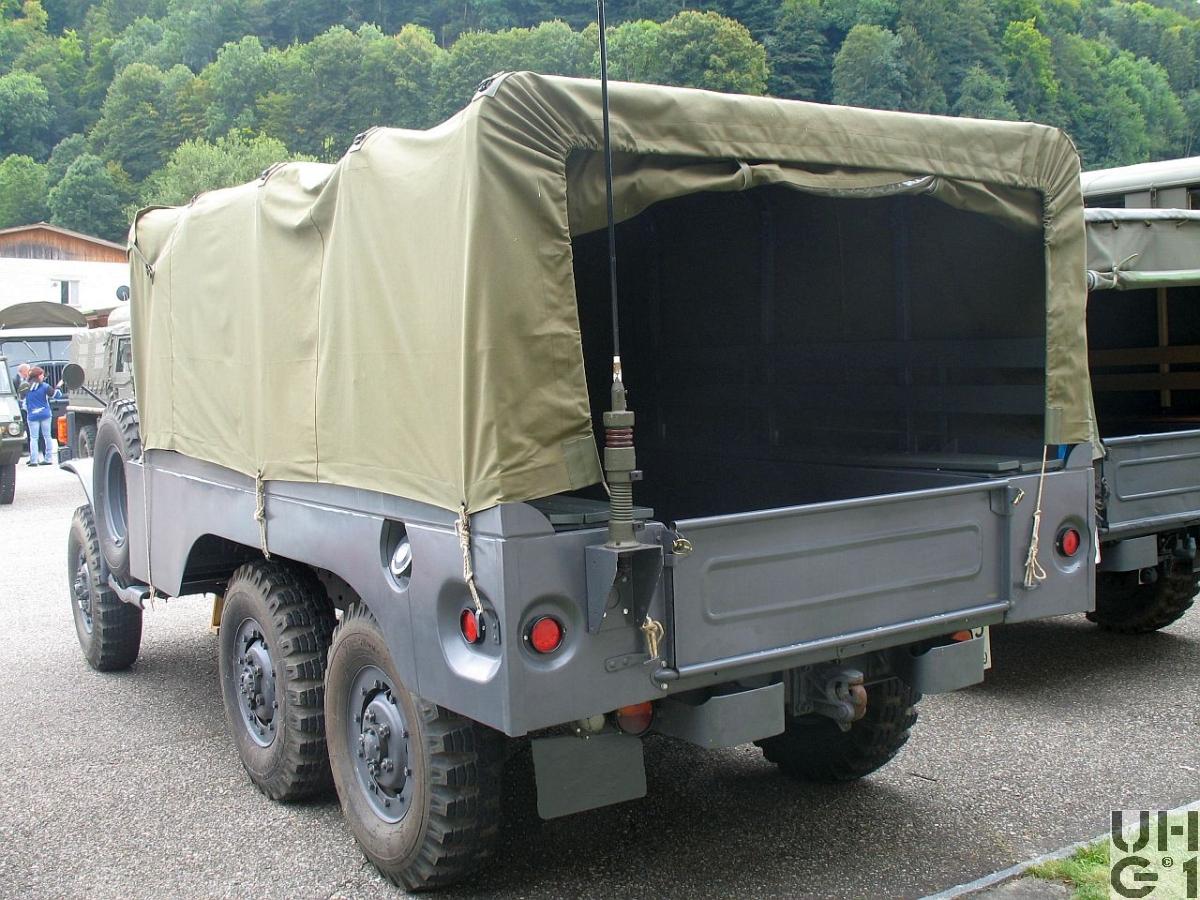

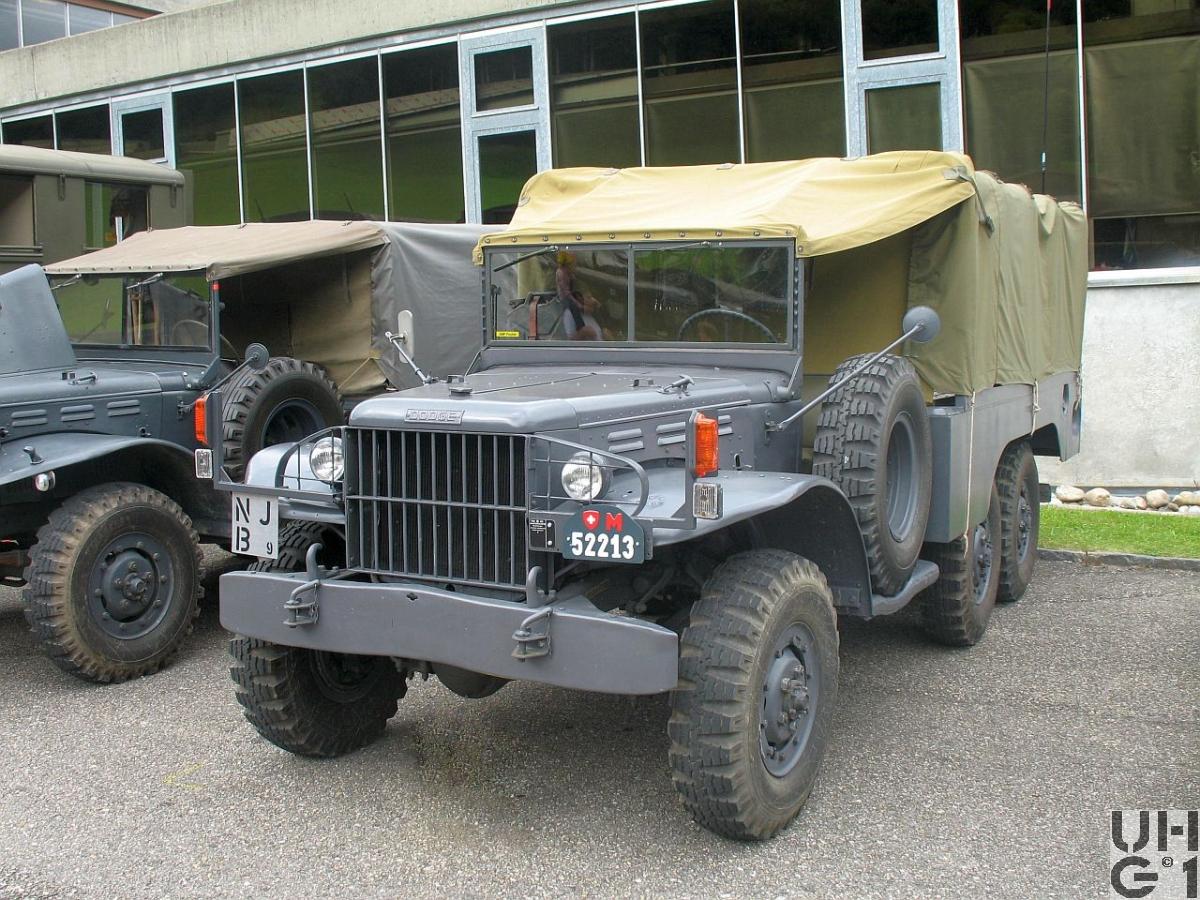

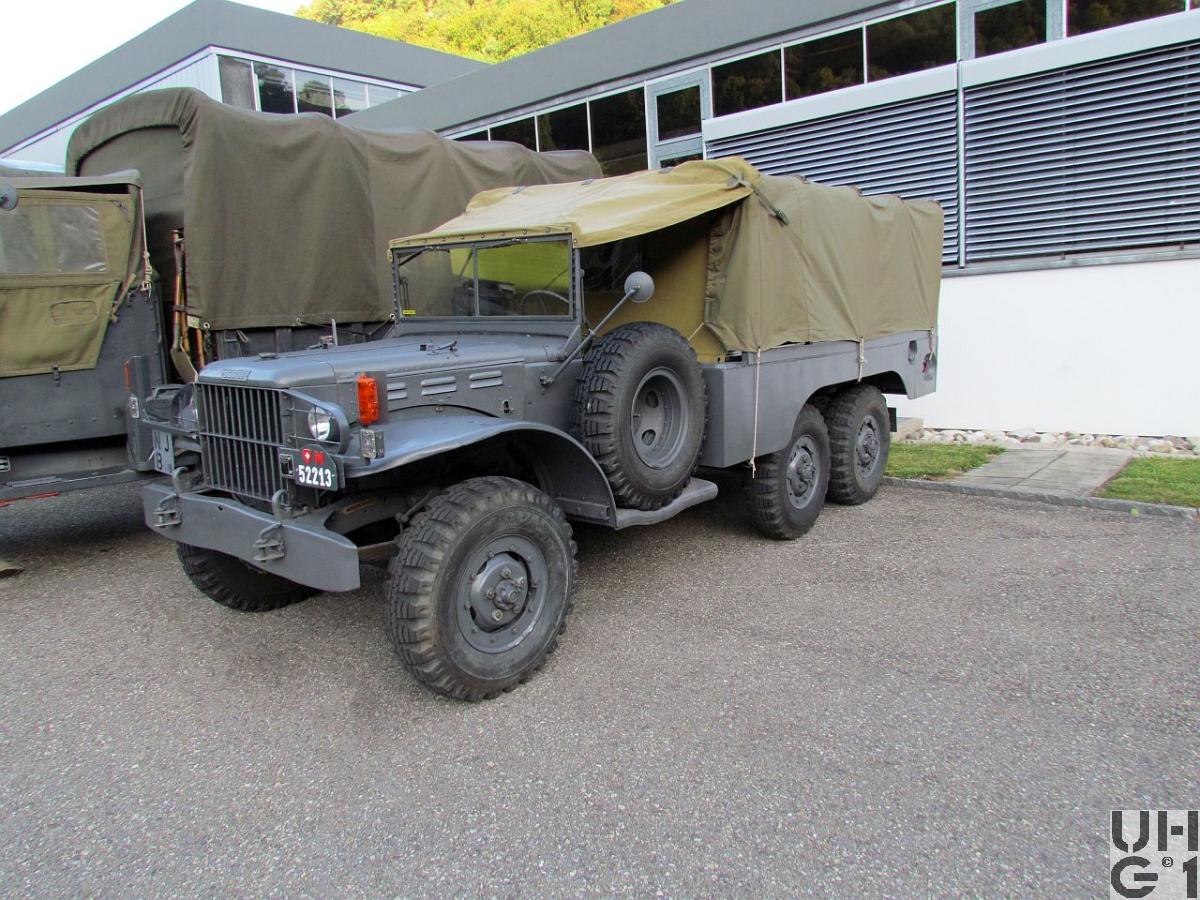

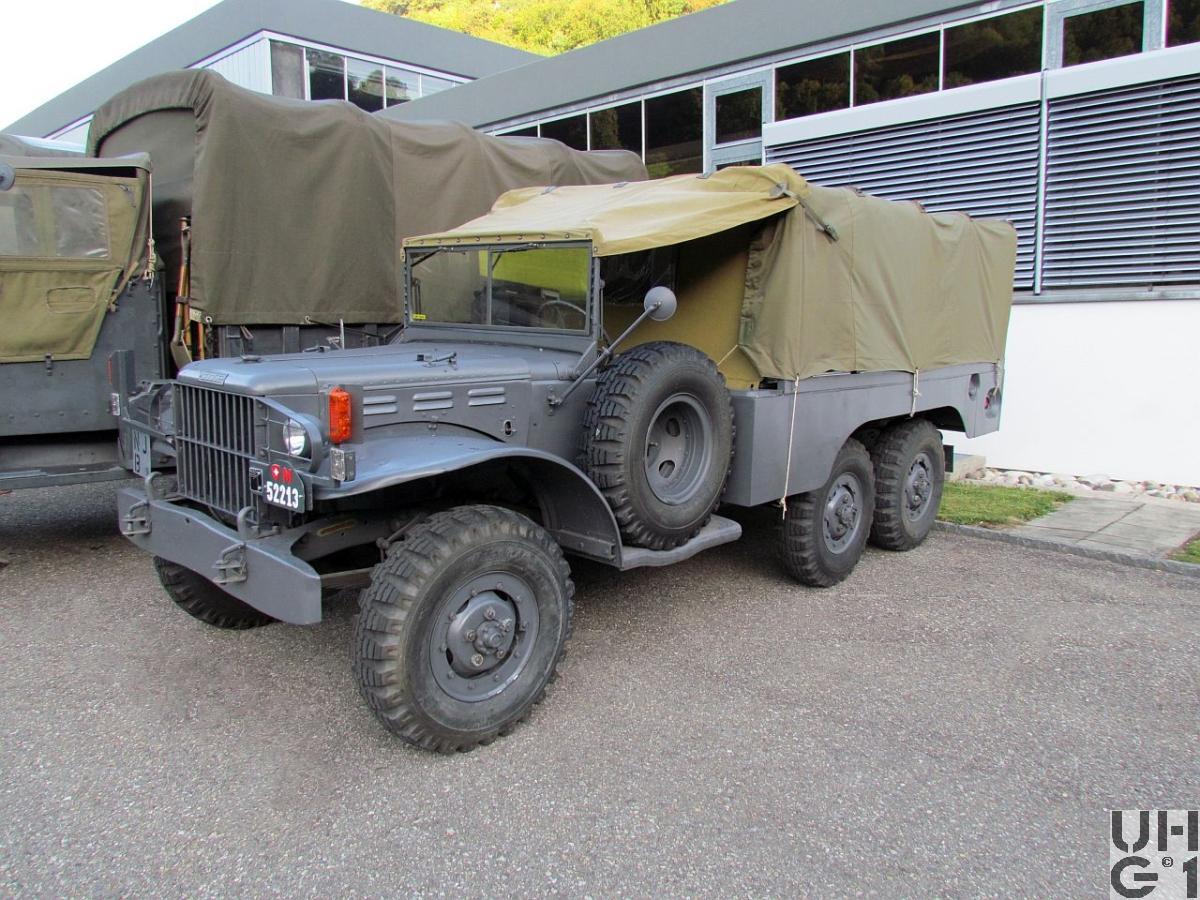

5'460 mm Fahrzeug 3'050 mm Laderaum 660 mm Überhang vorne 1'080 mm Überhang hinten 54° Überhangwinkel vorne 33° Überhangwinkel hinten
Breite
2'100 mm Fahrzeug 1'210 mm Laderaum 1'645 mm Spurweite vorne 1'645 mm Spurweite hinten
Höhe
2'160 mm Fahrzeug 1'240 mm Laderaum 670 mm Zughaken hinten 270 mm Bodenfreiheit 283 mm Bauchfreiheit
Leergewicht
3'120 kg Fahrzeug
Nutzlast
1'500 kg Fahrzeug
Gesamtgewicht
4'620 kg Fahrzeug 1'500 kg Max. Achslast vorne 1'600 kg Max. Achslast hinten je Achse
Radstand
2'490 mm + 1'160 mm
Wendekreis
17'200 mm
Motor
Typ
Dodge Typ T 223
Zylinder
6 Zylinder Reihenmotor Viertakt Vergaser Hersteller Zenith Typ 29 BBW-12R Hersteller Carter Typ ETW 1 Fallstromvergaser mit Chockeklappe
Kühlsystem
Flüssigkeitskühlsystem
Anzahl Ventile
2 Ventile pro Zylinder Stehende Ventile von seitlicher Nockenwelle über Stössel und Stösselstangen betätigt
Bohrung
82,549 mm
Hub
117,48 mm
Hubraum
3'772 cm³
Verdichtung
6,75:1
Treibstoff
Benzin
PS/kW
93 PS / 68,60 kW bei 3'200 U/min
Drehmoment
244 Nm bei 1'200 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller New Process Model 38580 Mechanisches Schubrad Wechselgetriebe 4 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Übersetzung 1. Gang 6,40:1 2. Gang 3,09:1 3. Gang 1,69:1 4. Gang 1,00:1 R. Gang 7,82:1
Verteilergetriebe Hersteller New Process Model 38600 Mechanisches Verteilergetriebe 2-Stufig für Strassen- und Geländegang Vorderradantrieb ausschaltbar Separater Schalthebel
Einscheiben Trockenkupplung Mechanisch über Gestänge betätigt Druckplatte Hersteller Borg und Beck Typ 919 Kupplungsscheibe Hersteller Borg und Beck Typ 11261 Durchmesser 254 mm
Vorne Hersteller Dodge Starrachse Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung Radantrieb über homokinetische Antriebsgelenke Halbelliptische Längsblattfedern Hydraulische Hebelstossdämpfer Bereifung 9.00 - 16, 8 Ply Einfachbereifung Hinten Hersteller Dodge Starrachse Antriebsachsen mit Hypoidantrieb und einfacher Rücksetzung Radantrieb über Differentialwellen Halbeliptische Längsblattfedern, die je auf einem Privotzapfen drehbar gelagert und an jedem Ende auf eine der beiden Hinterachsen abgestützt sind Achsführung über 4 Längslenker unten und 2 Längslenker oben Bereifung 9.00 - 16, 8 Ply Einfachbereifung
Bremsen
Betriebsbremse
Hydraulische Einkreis Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten
Feststellbremse
Mechanische Aussenbandbremse Auf Kardanwelle wirkend
Dauerbremse
Keine
Diverses
Tankinhalt
1 Tank Stahl zu 113,56 Liter Benzin Hinten zwischen den Längsträgern
Anhängelast
2'000 kg gebremst 750 kg ungebremst
Seilwinde
Keine
Höchstgeschwindigkeit
88 km/h 14 km/h im kleinsten Gang
Elektrische Anlage
6 Volt 1 Batterie 6 Volt 116 Ah Unter der Motorhaube links vom Motor Minus Pol an Masse Anlasserbetätigung durch Fussschalter
Sitzplätze
2 Personen in der Führerkabine 12 Personen auf der Brücke
Anzahl Fahrzeuge
3 Fahrzeuge
Im Truppeneinsatz
1947 bis 1998
Bemerkungen
Fahrzeuge wurden vor allem in AMP und auf Waffenplätzen eingesetzt
23'092 Fahrzeuge wurden zwischen 1943 bis 1945 hergestelt 20'097 Fahrzeuge 1943 2'002 Fahrzeuge 1944 993 Fahrzeuge 1945
889 Fahrzeuge 1945 zusätzlich noch von Fa. Chrysler Corporation
