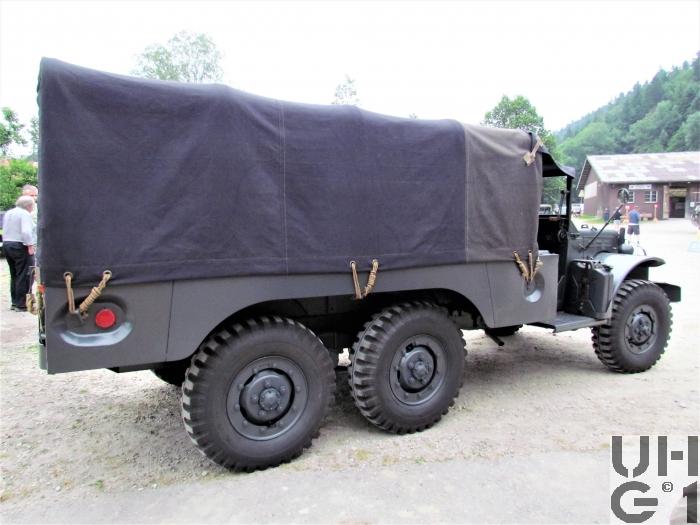

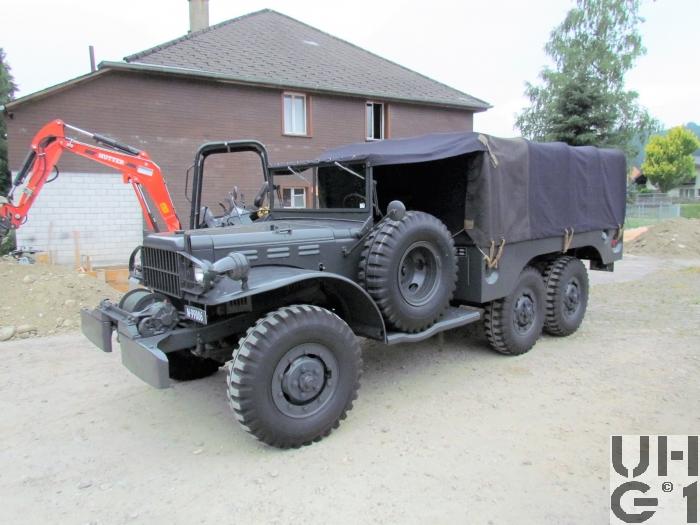

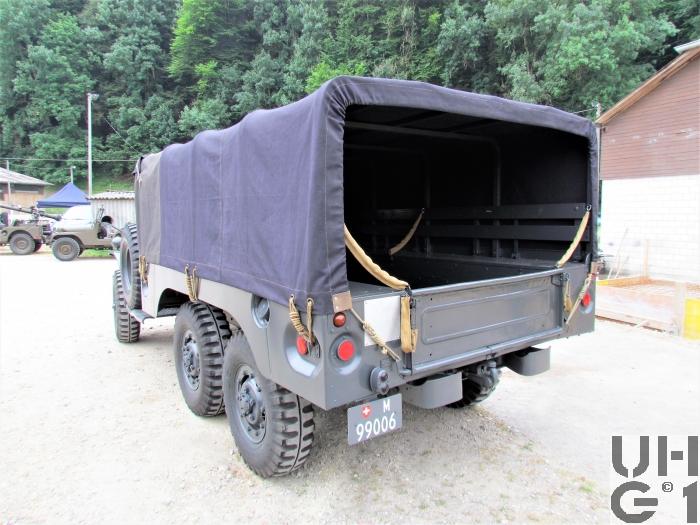

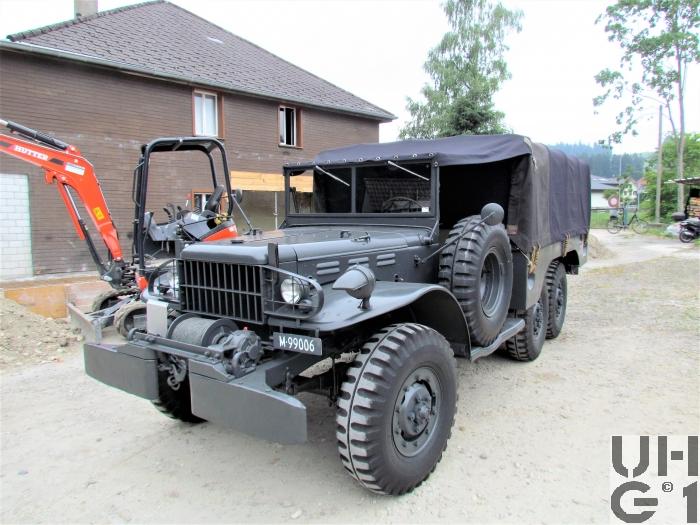

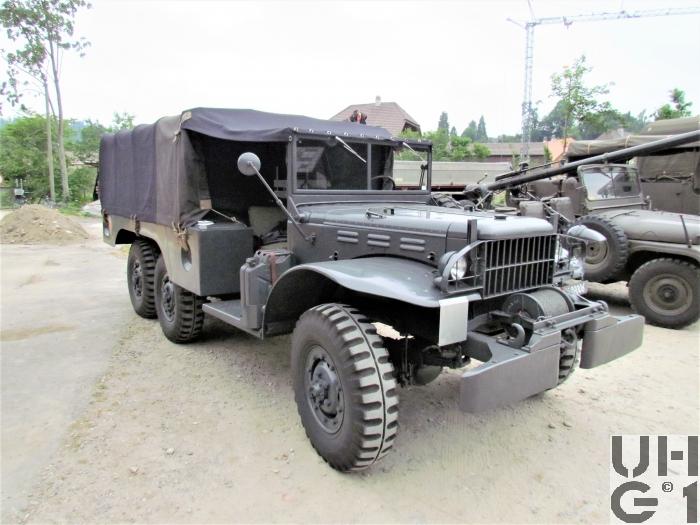

Dodge WC 63, M Gelastw 1,5 t 6x6 (G507)

Dodge WC 63, M Gelastw 1,5 t 6x6 (G507) Dodge WC 63, M Gelastw 1,5 t 6x6 (G507) Dodge WC 63, M Gelastw 1,5 t 6x6 (G507) Dodge WC 63, M Gelastw 1,5 t 6x6 (G507) Dodge WC 63, M Gelastw 1,5 t 6x6 (G507)



Abmessungen
Länge5'720 mm Fahrzeug
3'050 mm Laderaum
920 mm Überhang vorne
1'080 mm Überhang hinten
36° Überhangwinkel vorne
33° Überhangwinkel hinten
Breite2'100 mm Fahrzeug
1'210 mm Laderaum
1'645 mm Spurweite vorne
1'645 mm Spurweite hinten
Höhe2'160 mm Fahrzeug
1'240 mm Laderaum
670 mm Zughaken hinten
270 mm Bodenfreiheit
283 mm Bauchfreiheit
Leergewicht3'250 kg Fahrzeug
Nutzlast1'500 kg Fahrzeug
Gesamtgewicht4'750 kg Fahrzeug
1'500 kg Max. Achslast vorne
1'650 kg Max. Achslast hinten je Achse
Radstand2'490 mm + 1'160 mm
Wendekreis17'200 mm


Motor
TypDodge
Typ T 223
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Zenith
Typ 29 BBW-12R
Hersteller Carter
Typ ETW 1
Fallstromvergaser mit Chockeklappe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile von seitlicher Nockenwelle über Stössel und Stösselstangen betätigt
Bohrung82,549 mm
Hub117,48 mm
Hubraum3'772 cm³
Verdichtung6,75:1
TreibstoffBenzin
PS/kW93 PS / 68,60 kW bei 3'200 U/min
Drehmoment244 Nm bei 1'200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller New Process
Model 38580
Mechanisches Schubrad Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 6,40:1
2. Gang 3,09:1
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1

Verteilergetriebe
Hersteller New Process
Model 38600
Mechanisches Verteilergetriebe
2-Stufig für Strassen- und Geländegang
Vorderradantrieb ausschaltbar
Separater Schalthebel

Bedienung der Schaltung
1 Schalthebel: Hauptgetriebe
1 Schalthebel: Vorderradantrieb
1 Schalthebel: Geländegang
1 Schalthebel: Seilwinde
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
Druckplatte
Hersteller Borg und Beck
Typ 919
Kupplungsscheibe
Hersteller Borg und Beck
Typ 11261
Durchmesser 254 mm
AntriebHinterradantrieb
Vorderradantrieb mechanisch zuschaltbar
AchsenVorne
Hersteller Dodge
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung
Hinten
Hersteller Dodge
Starrachse
Antriebsachsen mit Hypoidantrieb und einfacher Rücksetzung
Radantrieb über Differentialwellen
Halbeliptische Längsblattfedern, die je auf einem Privotzapfen drehbar gelagert und an jedem Ende auf eine der beiden Hinterachsen abgestützt sind
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 113,56 Liter Benzin
Hinten zwischen den Längsträgern
Anhängelast2'000 kg
SeilwindeErste Modelle
Hersteller Braden
Typ MU2
Vorne
2'270 kg Zugkraft
90 m Seillänge
11 mm Seildurchmesser
Seilzug nach vorne möglich
Spätere Modelle
Hersteller Braden
Vorne
3'400 kg Zugkraft
90 m Seillänge
13 mm Seildurchmesser
Seilzug nach vorne möglich
Höchstgeschwindigkeit88 km/h
14 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie 6 Volt 116 Ah
Unter der Motorhaube links vom Motor
Minus Pol an Masse
Anlasser durch Fussschalter betätigt
Sitzplätze2 Personen in der Führerkabine
12 Personen auf der Brücke
Anzahl Fahrzeuge8 Fahrzeuge
Im Truppeneinsatz1947 bis 1998
BemerkungenFahrzeuge wurden vor allem in AMP und auf Waffenplätzen eingesetzt

20'132 Fahrzeuge wurden zwischen 1943 bis 1945 hergestellt
11'931 Fahrzeuge 1943
4'434 Fahrzeuge 1944
3'767 Fahrzeuge 1945

306 Fahrzeuge 1945 zusätzlich noch von Fa. Chrysler Corporation
