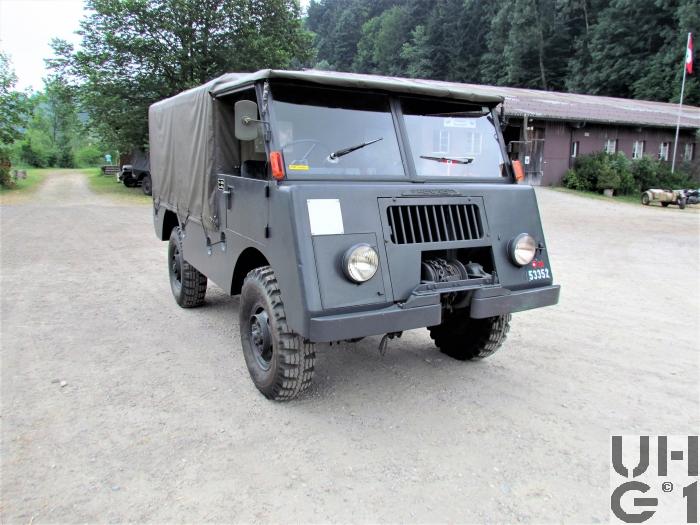

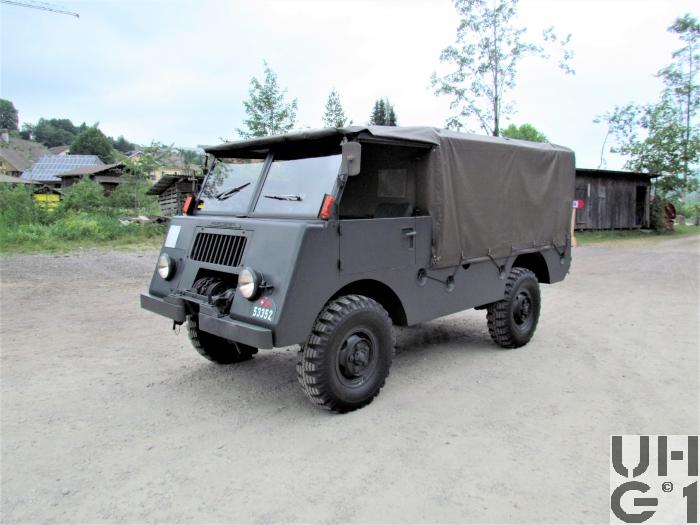

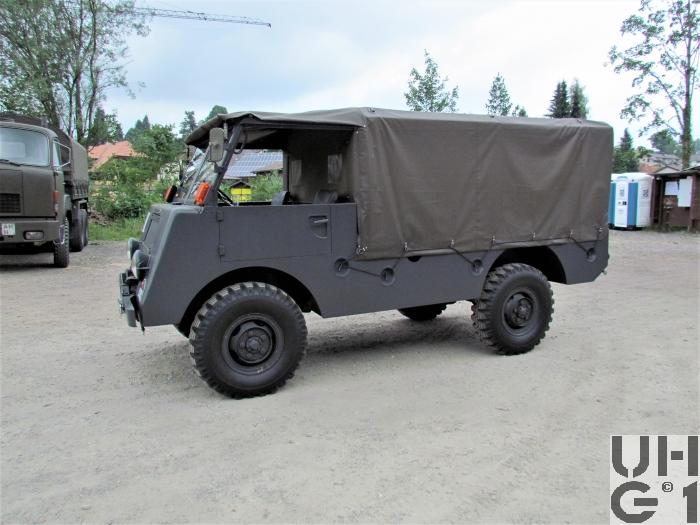

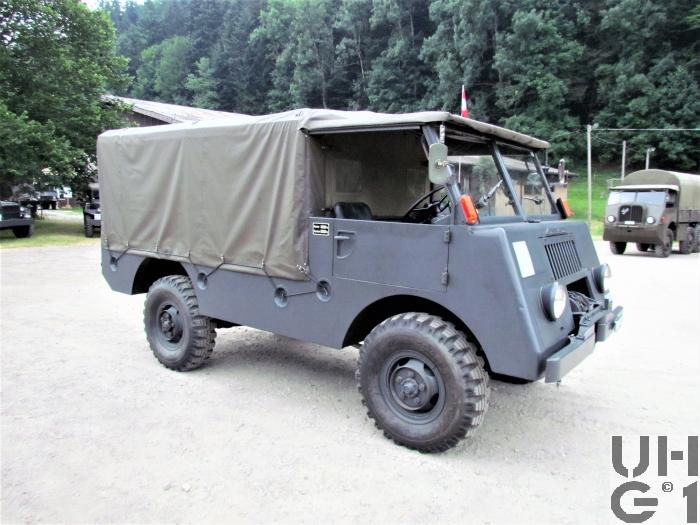

Mowag GW 3500, L Gelastw 1,0 t 4x4

Mowag GW 3500, L Gelastw 1,0 t 4x4 Mowag GW 3500, L Gelastw 1,0 t 4x4 Mowag GW 3500, L Gelastw 1,0 t 4x4 Mowag GW 3500, L Gelastw 1,0 t 4x4 Mowag GW 3500, L Gelastw 1,0 t 4x4


Abmessungen
Länge4'640 mm Fahrzeug
2'500 mm Ladefläche
880 mm Ãœberhang vorne
1'060 mm Ãœberhang hinten
39° Überhangwinkel vorne
36° Überhangwinkel hinten
Breite2'000 mm Fahrzeug
1'850 mm Ladefläche
1'240 mm Breite zwischen den Sitzbänken
420 mm Breite der Sitzbänke
1'650 mm Spurweite vorne
1'650 mm Spurweite hinten
Höhe2'380 mm Fahrzeug
1'400 mm Ladefläche
860 mm Ladefläche ab Boden
370 mm Sitzbänke
300 mm Seitenladen
680 mm Zughaken hinten
270 mm Bodenfreiheit
290 mm Bauchfreiheit
Leergewicht2'500 kg Fahrzeug
Nutzlast1'000 kg Fahrzeug
Gesamtgewicht3'500 kg Fahrzeug
2'000 kg Max. Achslast vorne
2'000 kg Max. Achslast hinten
Radstand2'600 mm
Wendekreis13'700 mm bei Hinterradantrieb
14'350 mm bei Allradantrieb


Motor
TypDodge
Typ T 137 (L-Kopf)
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Ball und Ball
Typ E7 S1 bis Ch. Nr. 1484
Hersteller Ball und Ball
Typ E7 T2 ab Ch. Nr. 1485
Fallstromvergaser mit Handchockeklappe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Seitlich stehende Ventile von seitlicher Nockenwelle über Stössel betätigt
Antrieb der Nockenwelle über Kette
Bohrung82,550 mm
Hub117,50 mm
Hubraum3'770 cm³
Verdichtung7,25:1
TreibstoffBenzin
PS/kW103 PS / 75,75 kW (SAE) bei 3'600 U/min
Drehmoment256 Nm bei 1'200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Mechanisches Schubrad Wechselgetriebe
Bis Ch. Nr. 2228 unsynchronisiert
Ab Ch. Nr. 2229  sind 3. und 4. Gang synchronisiert
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Nebenantrieb für Seilwinde
Übersetzung
1. Gang 6,40:1
1. Gang 6,68:1 Synchro-Getriebe
2. Gang 3,09:1
2. Gang 3,10:1 Synchro Getriebe
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1
R. Gang 8,25:1 Synchro-Getriebe

Verteilergetriebe
Hersteller Mowag
Typ 39360
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang
Vorderradantrieb ausschaltbar
Übersetzung
Strassengang 1,00:1
Geländegang 1,96:1

Bedienung der Schaltung
Schalthebel Weiss: Für Hauptgetriebe
Schalthebel Rot: Für Strassen- und Geländegang
Schalthebel Grün: Für Vorderradantrieb
Schalthebel Blau: Für Seilwinde
KupplungHersteller Borg + Beck
Typ 12472 / 1433
255 mm Durchmesser aussen
153 mm Durchmesser innen
Einscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebHinterradantrieb
Vorderradantrieb mechanisch zuschaltbar
Der Geländegang kann nur bei Allradantrieb eingeschaltet werden
AchsenVorne
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Ãœbersetzung 5,83:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Teleskop Stossdämpfer
Felgen 6.50 H - 16 Scheibenräder mit Schrägschulter
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Ãœbersetzung 5,83:1
Einzellne Fahrzeuge mit Selbstsperrdifferential
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hydraulische Teleskop Stossdämpfer
Felgen 6.50 H - 16
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulisch betätigte Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne 360 mm Trommeldurchmesser
Trommelbremsen hinten 360 mm Trommeldurchmesser
62 mm Trommelbreite
390 mm Bremsbelag Länge
44 mm Bremsbelag Breite
7 mm Bremsbelag Dicke
1'355 cm² Totale Bremsfläche
FeststellbremseMechanische Aussenbandbremse
Auf Kardanwelle wirkend
198 mm Trommeldurchmesser
57 mm Trommel Breite
560 mm Bremsbelag Länge
50 mm Bremsbelag Breite
7 mm Bremsbelag Dicke
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 80 Liter Benzin
Links unter der Längsbank
Anhängelast2'800 kg
SeilwindeHersteller Braden
Typ MU-2
3'500 kg Zugkraft
90 m Seillänge
11,5 mm Seildurchmesser
29,0: Ãœbersetzung
Antrieb über Schneckenantrieb mit Klauenschaltung
Separate Welle von Nebenantrieb des Hauptgetriebes
Ãœberlastschutz mit Scherstift am vorderen Kreuxgelenk
Vorne am Fahrzeug eingebaut
Seilzug nur nach vorne möglich
Höchstgeschwindigkeit1. Gang 12,30 km/h Strasse
1. Gang 6,200 km/h Gelände
2. Gang 25,15 km/h Strasse
2. Gang 12,93 km/h Gelände
3. Gang 46,00 km/h Strasse
3. Gang 23,45 km/h Gelände
4. Gang 77,70 km/h Strasse
4. Gang 39,65 km/h Gelände
R. Gang 10,050 km/h Strasse
R. Gang 5,070 km/h Gelände
Elektrische Anlage6 Volt
1 Batterie 6 Volt 105 Ah
Pluspol an Masse
In der Kabine unter dem Beifahrersitz
Anlasser über Fusspedal betätigt
Sitzplätze12 Personen
2 Personen in der Führerkabine
10 Personen auf der Ladefläche
Anzahl Fahrzeuge755 Fahrzeuge
Im Truppeneinsatz1950 bis 1996
