Dodge WC 22, L Gelastw 0,6 t 4x4 (G505)

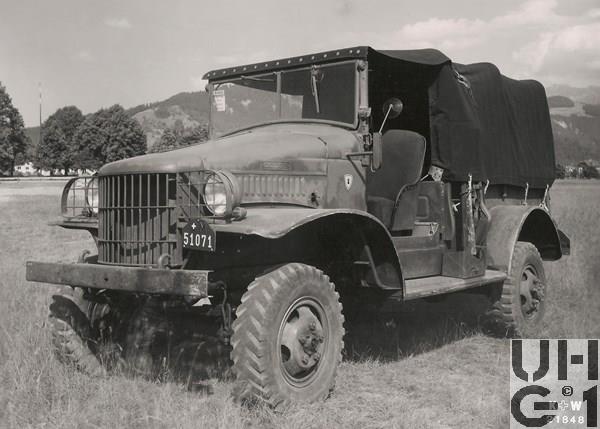

Dodge WC 22, L Gelastw 0,6 t 4x4 (G505) Bild K+W Thun



Abmessungen
Länge4'600 mm Fahrzeug
1'960 mm Laderaum
660 mm Überhang vorne
1'080 mm Überhang hinten
62° Überhangwinkel vorne
31° Überhangwinkel hinten
Breite1'880 mm Fahrzeug
1'150 mm Laderaum
1'550 mm Spurweite vorne
1'550 mm Spurweite hinten
Höhe2'300 mm Fahrzeug
1'270 mm Laderaum
740 mm Seitenwände mit Sitzbänken
600 mm Zughaken hinten
220 mm Bodenfreiheit
250 mm Bauchfreiheit
Leergewicht1'980 kg Fahrzeug
Nutzlast600 kg Fahrzeug
Gesamtgewicht2'580 kg Fahrzeug
1'080 kg Max. Achslast vorne
1'620 kg Max. Achslast hinten
Radstand2'900 mm
Wendekreis13'500 mm mit Hinterradantrieb
14'000 mm mit Allradantrieb


Motor
TypDodge
Typ T 215
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Carter
Typ DTA-1
Fallstromvergaser mit Chockeklappe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile von seitlicher Nockenwelle über Stössel und Stösselstangen betätigt
Bohrung82,550 mm
Hub117,48 mm
Hubraum3'772 cm³
Verdichtung6,7:1
TreibstoffBenzin
PS/kW100 PS / 73,82 kW bei 3'000 U/min
Drehmoment249,5 Nm bei 1'400 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller New Process
Modell 37940
Mechanisches Schubrad Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 6,40:1
2. Gang 3,09:1
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1

Verteilergetriebe
Hersteller New Process
Model 37810
Mechanisches Verteilergetriebe
Vorderradantrieb ausschaltbar
Separater Schalthebel

Bedienung der Schaltung
Schalthebel Weiss: Hauptgetriebe
Schalthebel Grün: Vorderradantrieb
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
Druckplatte Hersteller Borg und Beck
Typ 919
Kupplungsscheibe
Hersteller Borg und Beck
Typ 11261
Durchmesser 254 mm
AntriebAllradantrieb
Vorderradantrieb mechanisch ausschaltbar
AchsenVorne
Hersteller Bendix-Weiss oder Rzeppa
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 4,89:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 7.50 - 16, 6 Ply
Einfachbereifung
Hinten
Hersteller Bendix-Weiss oder Rzeppa
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 4,89:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 7.50 - 16, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse
Auf die Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 95 Liter Benzin
Hinten zwischen den Längsträgern
Anhängelast2'000 kg gebremst
750 kg ungebremst
SeilwindeKeine
Höchstgeschwindigkeit88 km/h Max.
14 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie à  6 Volt 119 Ah
Minus Pol an Masse
Vorne unter der Motorhaube
12 Volt
1 Batterie à  12 Volt 140 Ah
Minus Pol an Masse
Rechts neben dem Beifahrer im Kasten
Anlasser durch Fussschalter betätigt
Sitzplätze2 Personen in der Fahrerkabine
8 Personen auf der Ladebrücke
Anzahl Fahrzeuge380 Fahrzeuge mit und ohne Seilwinde
Im Truppeneinsatz1946 bis 1990
BemerkungenEs wurden Weltweit 1'900 Stück Dodge WC 22 hergestellt
