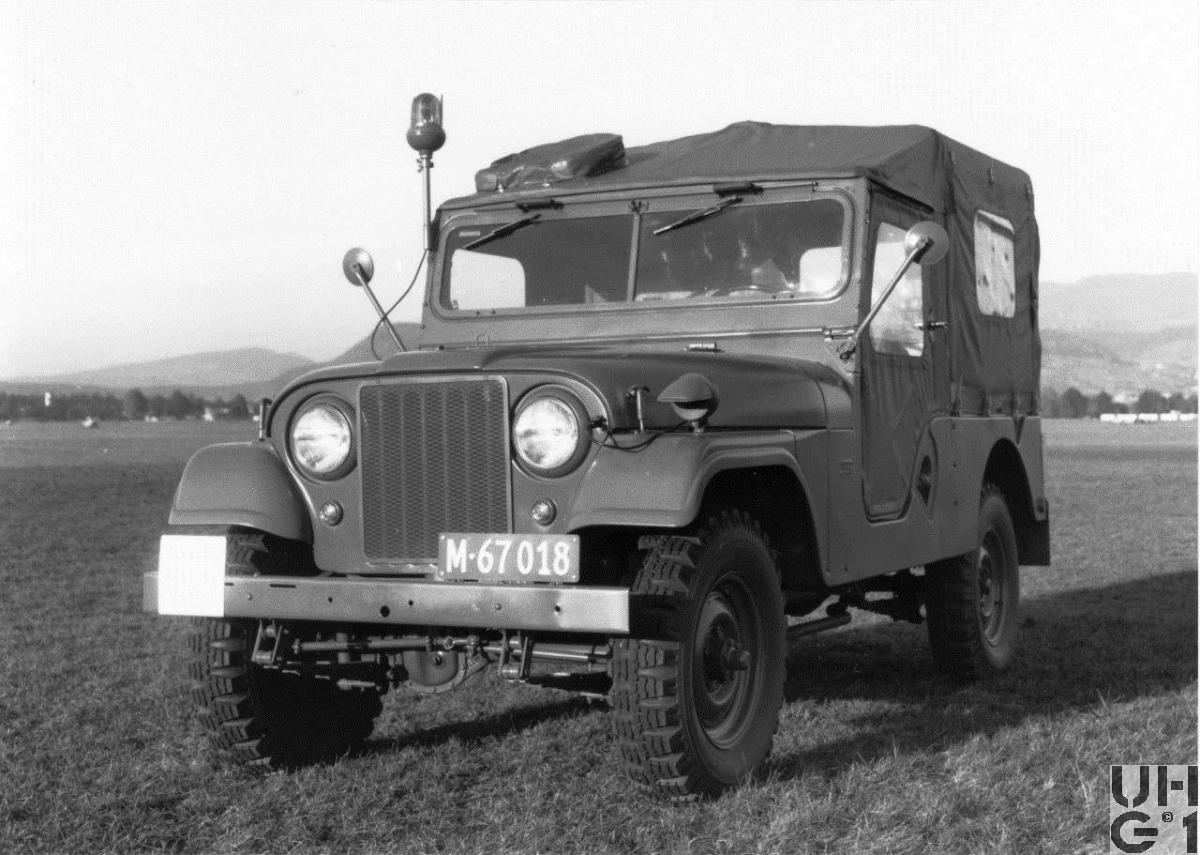

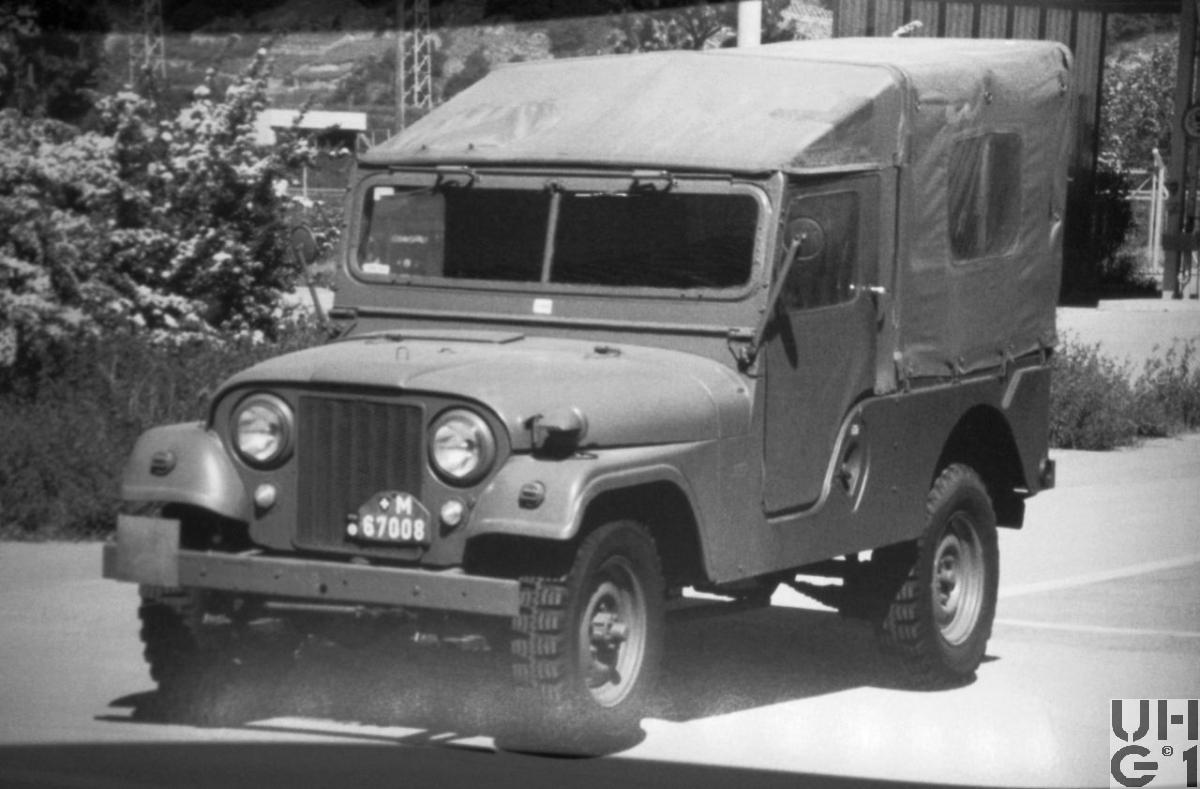

Willys Overland CJ-6, Geländepersonenwagen 0,77 t 4x4
Abmessungen
Länge
3'950 mm Fahrzeug 1'518 mm Laderaum 575 mm Überhang vorne 810 mm Überhang hinten 45° Überhangwinkel vorne 30° Überhangwinkel hinten
Breite
1'560 mm Fahrzeug 910 mm Laderaum 1'230 mm Spurweite vorne 1'230 mm Spurweite hinten
Höhe
1'865 mm Fahrzeug 1'150 mm Laderaum 365 mm Seitenwände 580 mm Zughaken hinten 210 mm Bodenfreiheit 260 mm Bauchfreiheit
Leergewicht
1'135 kg Fahrzeug
Nutzlast
775 kg Fahrzeug
Gesamtgewicht
1'910 kg Fahrzeug 720 kg Max. Achslast vorne 1'190 kg Max. Achslast hinten
Radstand
2'565 mm
Wendekreis
13'300 mm bei Hinterradantrieb 14'050 mm bei Allradantrieb
Motor
Typ
Willys Type 4-134 F Head
Zylinder
4 Zylinder Reihenmotor Viertakt Vergaser Hersteller Carter Typ YF-938 Fallstromvergaser mit Chokeklappe
Kühlsystem
Flüssigkeitskühlsystem
Anzahl Ventile
2 Ventile pro Zylinder Einlassventile hängend, von seitlicher Nockenwelle über Stösselstangen und Kipphebel betätigt Auslassventile stehend im Motorblock über Stössel betätigt
Bohrung
79,374 mm
Hub
111,12 mm
Hubraum
2'199 cm³
Verdichtung
6,90:1
Treibstoff
Benzin
PS/kW
76 PS / 55,90 kW (SAE) bei 4'000 U/min
Drehmoment
158 Nm bei 2'000 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller Warner Typ T-90 Mechanisches Schubrad Wechselgetriebe 2. und 3. Gang synchronisiert 3 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Übersetzung 1. Gang 2,79:1 2. Gang 1,55:1 3. Gang 1,00:1 R. Gang 3,79:1
Verteilergetriebe Hersteller Spicer Typ T-18 Mechanisches Reduktions- und Verteilergetriebe mit 2 Schaltstufen für Strassen- und Geländegang Vorderradantrieb ausschaltbar Untersetzung 1,00:1 Strassengang 2,46:1 Geländegang
Bedienung der Schaltung 1 Schalthebel für Hauptgetriebe 1 Schalthebel für Vorderradantrieb 1 Schalthebel für Geländegang
Strassengang wahlweise Hinterrad- oder Allradantrieb Geländegang ist Allradantrieb
Achsen
Vorne Hersteller Spicer Typ 25 Starrachse Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung Untersetzung 5,38:1 Radantrieb über homokinetische Antriebsgelenke Halbelliptische Längsblattfedern Doppeltwirkende, hydraulische Teleskopstossdämpfer Bereifung 7.00 - 16, 6 Ply Einfachbereifung Hinten Hersteller Spicer Typ 44-2 Starrachse Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung Untersetzung 5,38:1 Radantrieb über Differentialwellen Halbelliptische Längsblattfedern Doppeltwirkende, hydraulische Teleskopstossdämpfer Bereifung 7.00 - 16, 6 Ply Einfachbereifung
Bremsen
Betriebsbremse
Hydraulisch betätigte Einkreis Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten
Feststellbremse
Mechanisch über Seilzug und Gestänge Auf Kardanwelle wirkend
Dauerbremse
Keine
Diverses
Tankinhalt
1 Tank Stahl zu 40 Liter Benzin Unter dem Fahrersitz
Anhängelast
1'200 kg
Seilwinde
Keine
Höchstgeschwindigkeit
90 km/h 15 km/h im kleinsten Gang
Elektrische Anlage
12 Volt 1 Batterie 12 Volt 75 Ah Minus Pol an Masse Rechts vorne unter der Motorhaube Anlasser durch Fussschalter betätigt 24 Volt für Fahrzeuge mit Funkausrüstung
Sitzplätze
8 Personen 2 Personen vorne 2x3 Personen hinten
Anzahl Fahrzeuge
18 Willys 32 Kaiser
Im Truppeneinsatz
1959 bis 1991
Bemerkungen

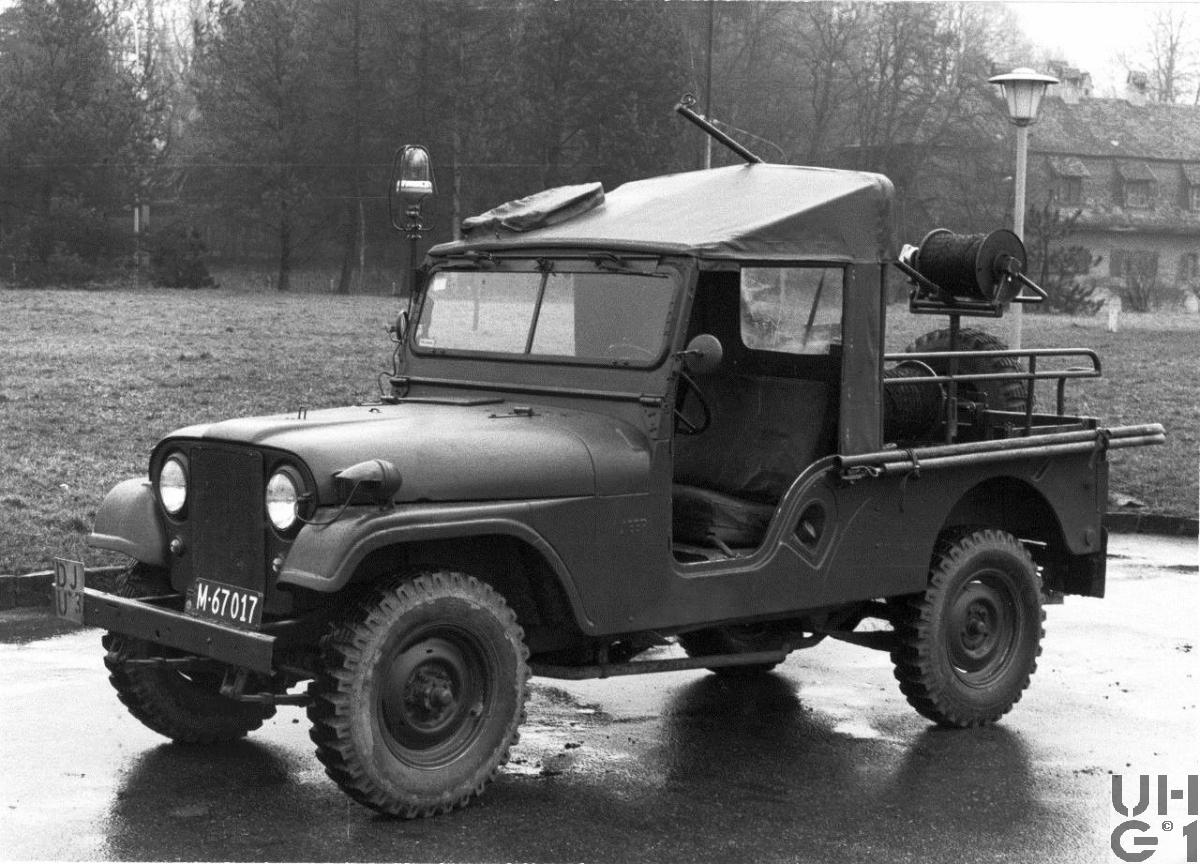

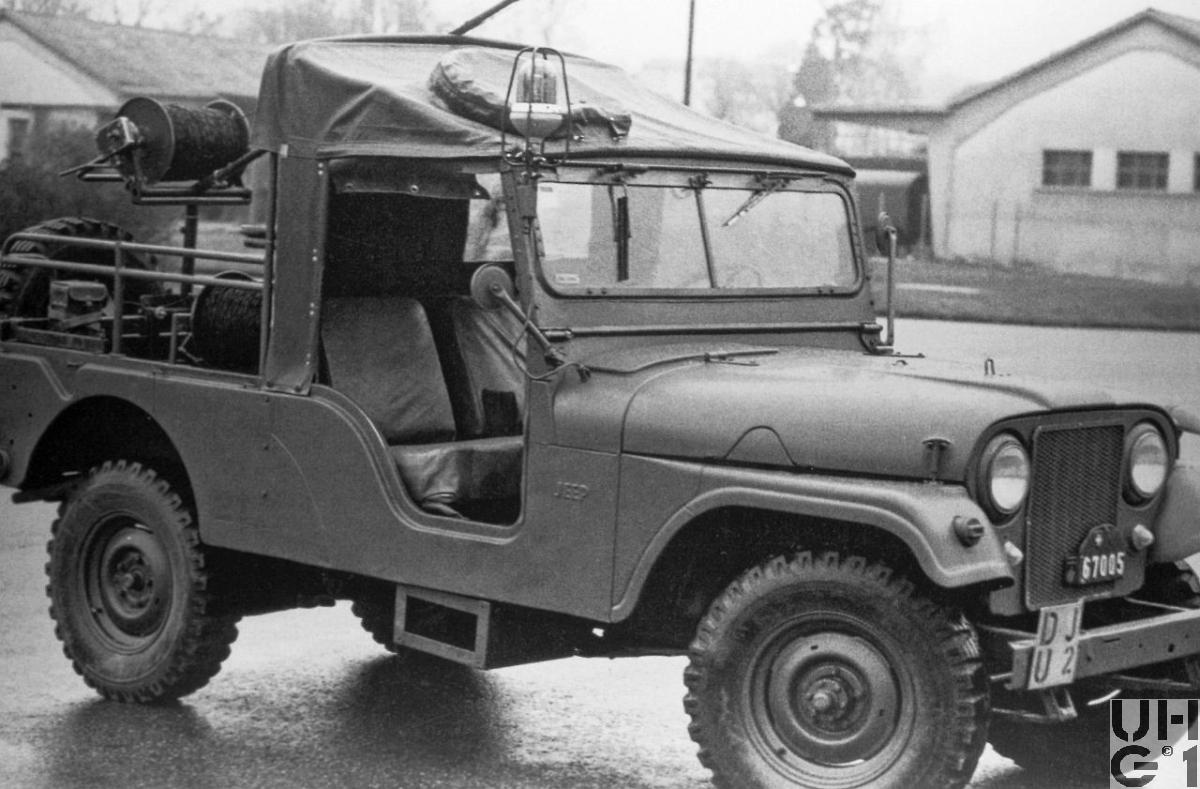

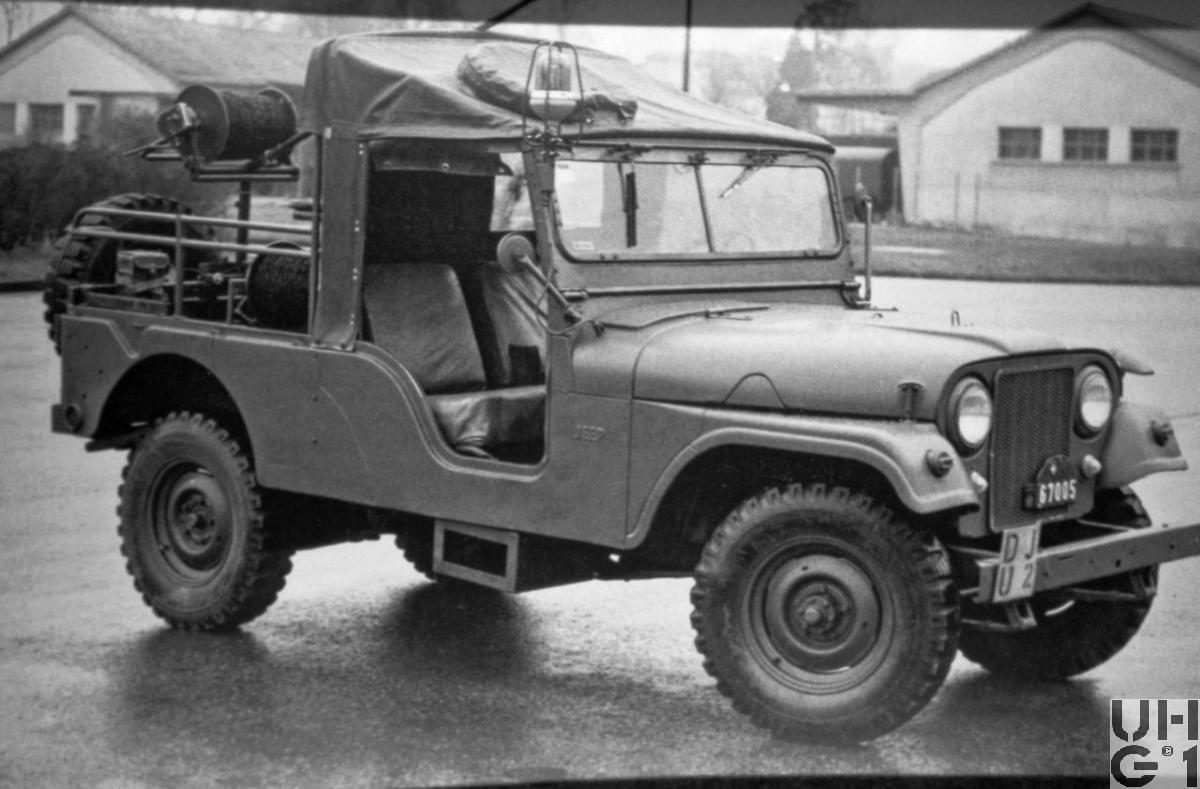

Einsatz Für den Motorisierten Leitungsbau werden diese Fahrzeuge ausschliesslich der Infanterie Übermittlung zugeteilt
