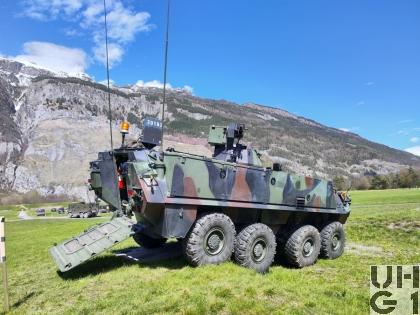

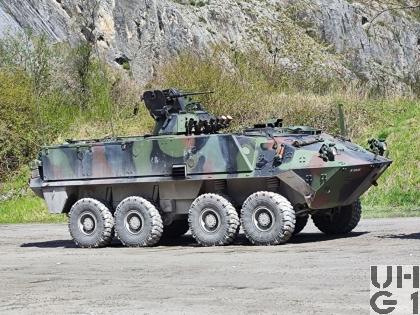

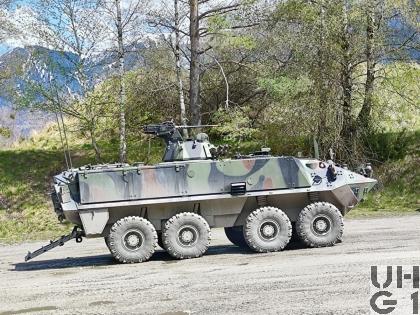

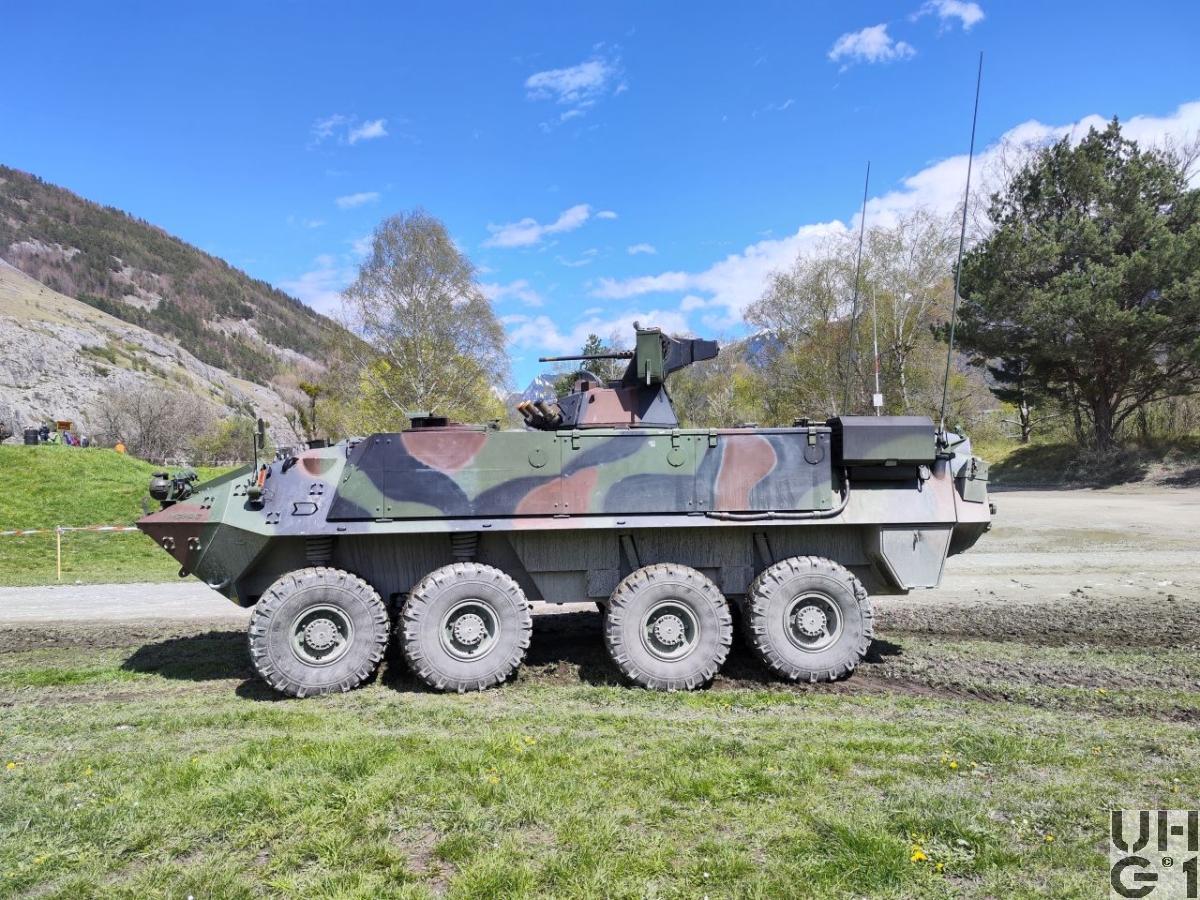

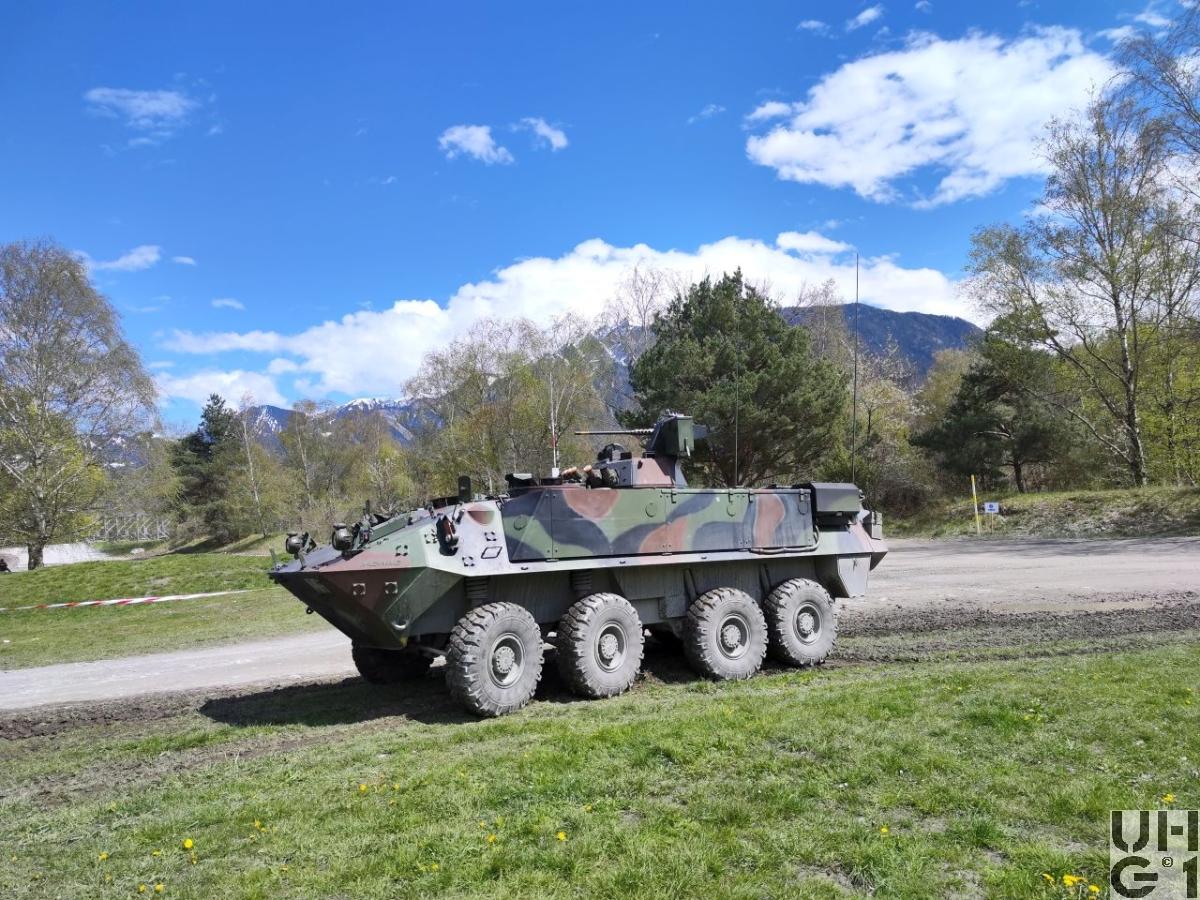

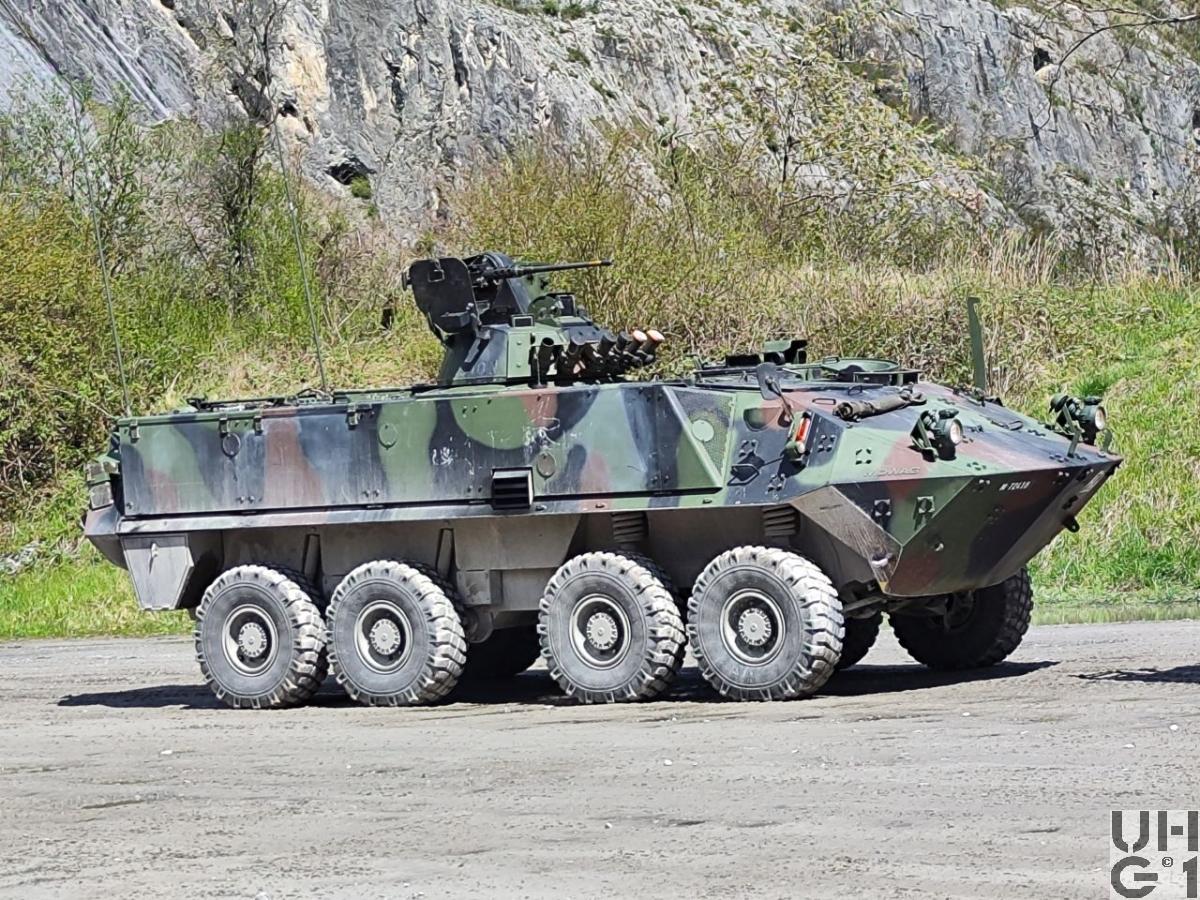

6'970 mm Fahrzeug 2'410 mm Länge 1. Achse / Zentrum Waffenturm 400 mm Drehpunkt Waffenturm zu Drehpunkt Waffe 1'580 mm Überhang vorne 1'630 mm Überhang hinten 40° Böschungswinkel vorne 35° Böschungswinkel hinten
Breite
2'630 mm Fahrzeug 2'240 mm Spurweite je Vorderachse 2'270 mm Spurweite je Hinterachse
Höhe
5'100 mm Fahrzeug über Antennen frei 3'700 mm Fahrzeug über Antennen abgespannt 2'780 mm Fahrzeug 2'630 mm Waffe über Boden 1'850 mm Fahrzeug über Wanne 1'700 mm Grabenüberschreitung 1'300 mm Wattiefe 450 mm Bodenfreiheit unter Wanne 500 mm Max. Kletterfähigkeit 70% Max. Steigfähigkeit 35% Max. Seitenneigung
Leergewicht
13'400 kg Fahrzeug
Nutzlast
0 kg Fahrzeug
Gesamtgewicht
13'400 kg Fahrzeug 3'400 kg Max. Achslast 1. + 2. Vorderachse 3'800 kg Max. Achslast 1. +2. Hinterachse
Radstand
1'100 mm / 1'590 mm / 1'080 mm
Wendekreis
17'000 mm
Motor
Typ
Detroit Diesel Typ 6V-53T
Zylinder
6 Zylinder V-90° Motor Zweitakt Turbolader Roots Gebläse
Kühlsystem
Flüssigkeitskühlsystem
Anzahl Ventile
Lufteinlassschlitze und 4 Auspuffventile pro Zylinder Jede Zylinderreihe verfügt über eine Nockenwelle Diese ist vierfach im Kurbelgehäuse Oberteil gelagert Sie wird von der Kurbelwelle über Zahnräder angetrieben Die Nockenwellen steuern über Rollenstössel, Stösselstangen und Kipphebel die vier Auslassventile, die Jacobs Motorbremse und die Einspritzeinheiten jedes Zylinders Jeder Kipphebel betätigt über eine Ventilbrücke zwei Auslassventile
Bohrung
98,42 mm
Hub
114,3 mm
Hubraum
5'215 cm³
Verdichtung
17,0:1
Treibstoff
Diesel
PS/kW
284 PS / 209 kW bei 2'800 U/min
Drehmoment
850 Nm bei 1'600 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller Allison Typ MT 653 DR Bauart Lastschaltbares Planetengetriebe mit hydraulisch betätigten Kupplungen Drehmomentwandler mit Überbrückungskupplung 5 Vorwärtsgänge 1 Rückwärtsgang Getriebeübersetzung 1. Gang 8,05:1 2. Gang 3,58:1 3. Gang 2,09:1 4. Gang 1,39:1 5. Gang 1,00:1 R. Gang 5,67:1 Verteilergetriebe Hersteller Mowag Bauart Stirnradgetriebe mit Geradverzahnung und Antrieb für Notlenkpumpe Übersetzungsverhältnis 0,5778:1 4 Ausgleichsgetriebe Hersteller Mowag Bauart Lamellen-Selbstsperrdifferentiale Sperrwert 40% Übersetzungsverhältnis 2,2307:1 Radantrieb Hersteller Mowag Bauart Planetengetriebe Übersetzungsverhältnis 3,79:1
Kupplung
Drehmomentwandler mit Überbrückungskupplung
Antrieb
Beide Hinterachsen Beide Vorderachsen pneumatisch zuschaltbar
Achsen
Vorne Einzelradaufhängung Federbein mit Stossdämpfer und Schraubenfeder Dreieck-Querlenker Radantrieb mit Radbremse Felge 9x16 Hersteller Bereifung Michelin Typ Bereifung X 325/85 R 16 XML 134 K Hersteller Notlaufeinlagen Hutchinson Typ Notlaufeinlagen 16 Zoll VFI Einfachbereifung Hinten Einzelradaufhängung Stossdämpfer Drehstabfeder Längslenker Radantrieb mit Radbremse Felge 9x16 Hersteller Bereifung Michelin Typ Bereifung X 325/85 R 16 XML 134 K Hersteller Notlaufeinlagen Hutchinson Typ Notlaufeinlagen 16 Zoll VFI Einfachbereifung
Bremsen
Betriebsbremse
Druckluft-hydraulische Zweikreisbremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten ABS
Feststellbremse
Stellbremse Pneumatisch gesteuerter Federspeicher auf Trommelbremse am Getriebeausgang wirkend Parksperre Mechanische Sperrklinke im Verteilergetriebe
Dauerbremse
Jacobsbremse ABS geregelt
Diverses
Tankinhalt
2 Tanks zu 95 Liter Diesel Hinten am Fahrzeug links und rechts der Rampe Ca. 400 km Fahrbereich Strasse
Anhängelast
0 kg
Seilwinde
Keine
Höchstgeschwindigkeit
80 km/h
Elektrische Anlage
24 Volt 2 Batterien à  12 Volt 125 Ah Minus Pol an Masse In der Fahrzeugwanne auf der 1. Hinterachse
Sitzplätze
12 Personen 1 Kommandant 1 Fahrer 1 Schütze 9 Füsiliere
Anzahl Fahrzeuge
282 Fahrzeuge 1. Tranche à  117 Stück über RP 93, Ablieferung 95 bis 98 2. Tranche à  117 Stück über RP 96, Ablieferung 98 bis 01 3. Tranche à  48 Stück über RP 99, Ablieferung 01 bis 02
Im Truppeneinsatz
Ab 1995
Bemerkungen
Bewaffnung Ein-Mann-Scheitelturm Hersteller Fa. KUKA Deutschland Typ 606 A1-CH Die Bedienung des Waffenturms erfolgt manuell Die Waffe wird durch eine elektrische Abfeuereinrichtung und im Notbetrieb durch eine mechanische Abfeuereinrichtung ausgelöst Der Waffenturm trägt ein aussenliegendes 12,7 mm Mg 64/93, das über der Waffenturmmitte an einem Lagerständer höhenschwenkbar lafettiert ist. An der linken Seite des Lagerständers ist der Munitionskastenträger angeflanscht. Der Munitionskastenträger nimmt die Munitionskiste auf und schwenkt ebenfalls innerhalb des Höhenrichtbereichs der Waffe mit. Die Munitionszufuhr erfolgt über einen starren Zuführkanal durch den Lagerständer zur Waffe.
12,7 mm Maschinengewehr 1964/93 12,7 mm Mg 63/93 Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B) Technische Daten 12,7 mm Kaliber 8 Anzahl Züge 450 - 650 Schuss / Minute Schusskadenz 890 m / Sekunde Anfangsgeschwindigkeit 3'560 kg/cm² Gasdruck 1'000 m Max. Einsatzdistanz 50° Max. Elevation 10° Max. Deoression 26 kg Gewicht ohne Lauf 12 kg Gewicht des Laufes Feuerarten Serien von 4 - 6 Schuss gegen weiche und harte Ziele Serien von 8 - 12 Schuss gegen Luftziele Das Maschinengewehr 64/93 ist eine automatische Waffe. Es ist mit einem luftgekühlten Rückstosslader mit Blockverschluss und Keilverriegelung ausgestattet. Kampfmunition 12,7 mm Mg 64 Pz Spr Pat 92 12,7 mm Mg 64 Pz Spr Pat 93 Lsp 12,7 mm Mg 64 Pz Spr Pat 92 und Pz Spr Pat 93 Lsp (3:1) 12,7 mm Mg 64 Pz Br Pat 64 und Pz Br Pat 65 Lsp 12,7 mm Mg 64 Pz Spr Pat 92+Pz Spz Pat 05 Lsp (3:1) 12,7 mm Mg 64 Spr Pat 92 12,7 mm Mg 64 Pz Spr Pat 92 Lsp Übungsmunition 12,7 mm Mg 64 UPat 76 + UPat 77 Lsp 12,7 mm Mg 64 UPat 77 Lsp (gegurtet) 12,7 mm Mg 64 UPat 04+UPat 05 Lsp (3:1) 12,7 mm Mg 64 UPat 04 (gegurtet) Manipuliermunition 12,7 mm Mg 64 Manip Pat Munitionsvorrat 1200 Schuss 6 Kisten zu 200 Schuss gegurtet 1 Kiste im Munitionskastenträger 2 Kisten vor dem Notsitz am Boden 3 Kisten auf dem Notsitz
Nebelwerfer Radschützenpanzer 93 7,6 cm Nebelwurfanlage 87 Radspz 93 7,6 cm Nbwanl 1987 Hersteller W+F Bern Entwickler Diehl Deutschland Technische Daten 76 mm Kalieber 5 Sekunden Dauer Aufbau Nebelwand 90 - 200 Sekunden Dauer des Nebels 100 - 200 m Nebelwandbreite 50 - 90 m Wurfweite 8 Nebelwerfer Im Frontbereich des Waffenturmgehäuses Elektrische Auslösung am Bediengerät durch den Kommandanten Kampfmunition 7,6 cm Nb Pat 87 el Zü 7,6 cm Nb Pat 95 el Zü Übungsmunition 7,6 cm U Nb Pat 90 el Zü 7,6 cm U Nb Pat 97 el Zü Manipuliermunition 7,6 cm Manip Nb Pat 95 Munitionsvorrat 16 Schuss 8 Schuss geladen 8 Schuss Mannschaftsraum rechte Seite unter Sitzbank, vorderer Teil
Zusätzliche Munition 4 Segeltuchtaschen mit Magazienen zu Stgw 90 (72 Magazine) 1 Blechkoffer 5,6 mm Gw Pat 90 8 PzF HL Pat in Halterung 4 Blechkoffer HG 85 12 Kunststoffbehälter à 2 Schuss 6 cm Werfer Munition 1 Richtladung schwer (Nur Zfr Rad Spz) 3 Richtladungen leicht 40 mm Granatgewehrmunition
Übermittlungsmaterial 1 SE-235/m1 Funkanlage (Nur Gr Rad Spz) 1 SE-235/m2+ Funkanlage (Nur Zfr Rad Spz) 1 BVA-235 Bordverständigungsanlage 1 LV-235 Leistungsverstärker (Nur Gr Rad Spz) 1 LV-235+ Leistungsverstärker (Nur Zfr Rad Spz) 1 SE-235/m1 Sender-Empfänger (Nur Gr Rad Spz) 1 SE-235/m2 Sender-Empfänger (Nur Zfr Rad Spz) 1 SE-235/t Sender-Empfänger Tragbar 1 SV-235 Speiseverteiler 2 SE-LV HF-Kabel 1 CS-Box Zentrales Steuergerät 1 CC-Box Steuergerät Kommandant 3 C-Box Steuergeräte Mannschaft 2 RC-Box Fernsteuergerät und Aussenstation 2 LS-Box Lautsprecherbox 4 PSG-235 Pz-Sprechgarnituren 2 MT-235 Mikrotel 2 FzA-235 Fahrzeugantennen 2 F Tf 50 Feldtelefone
