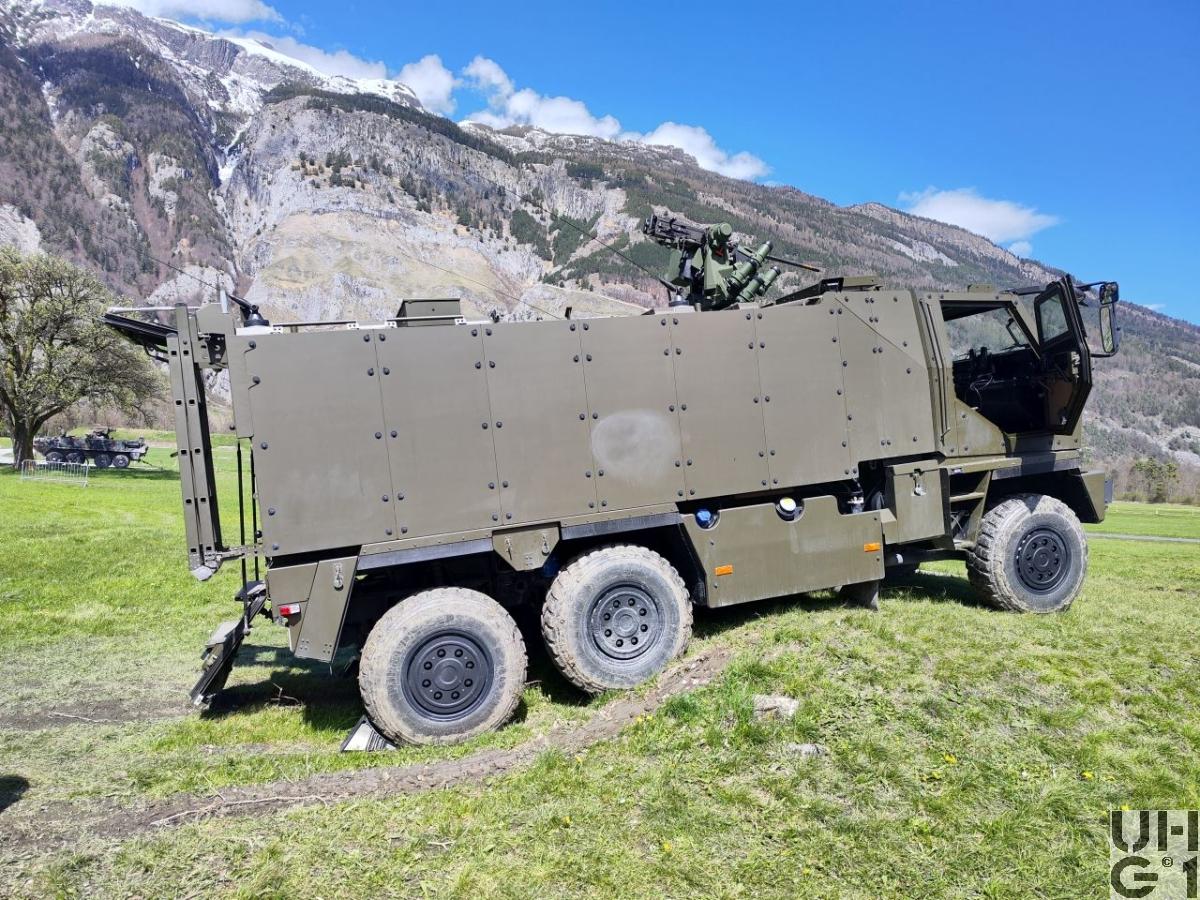

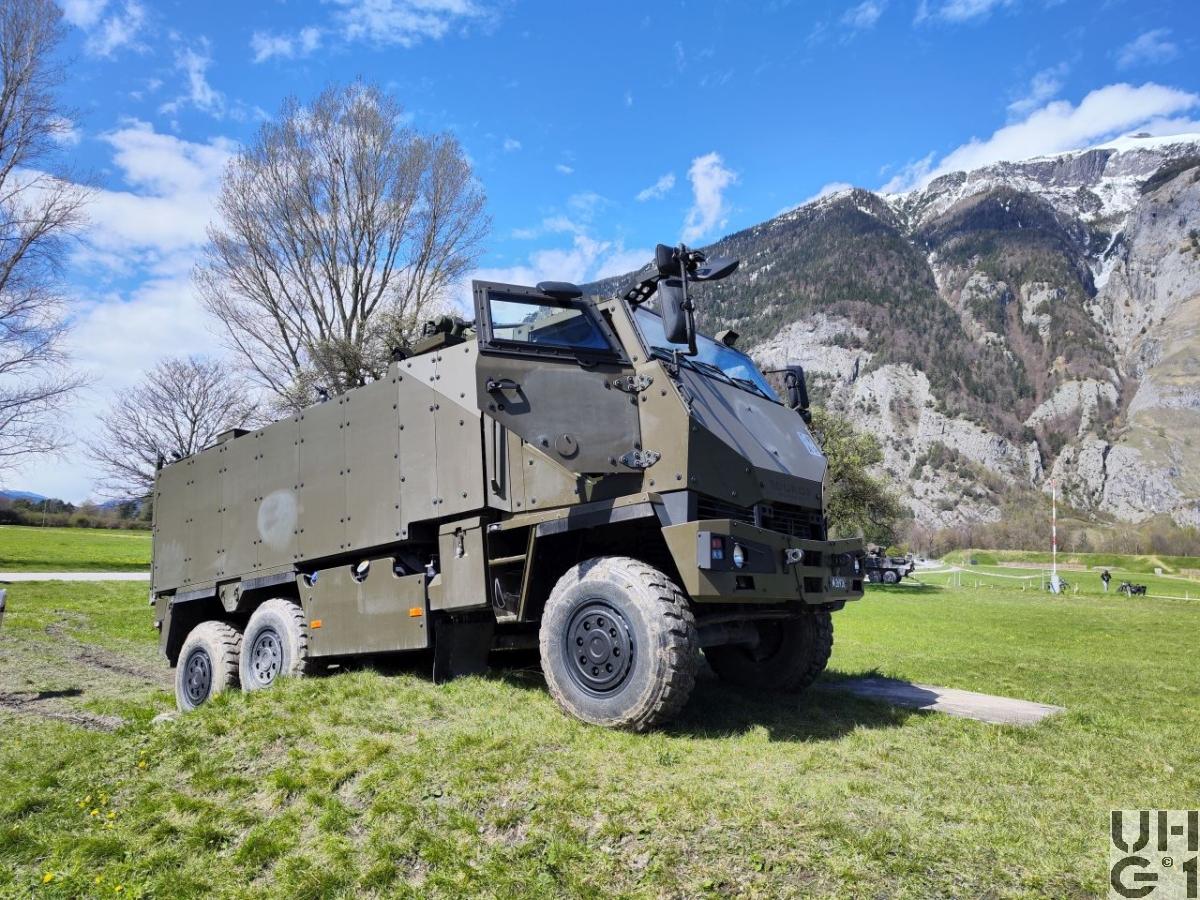

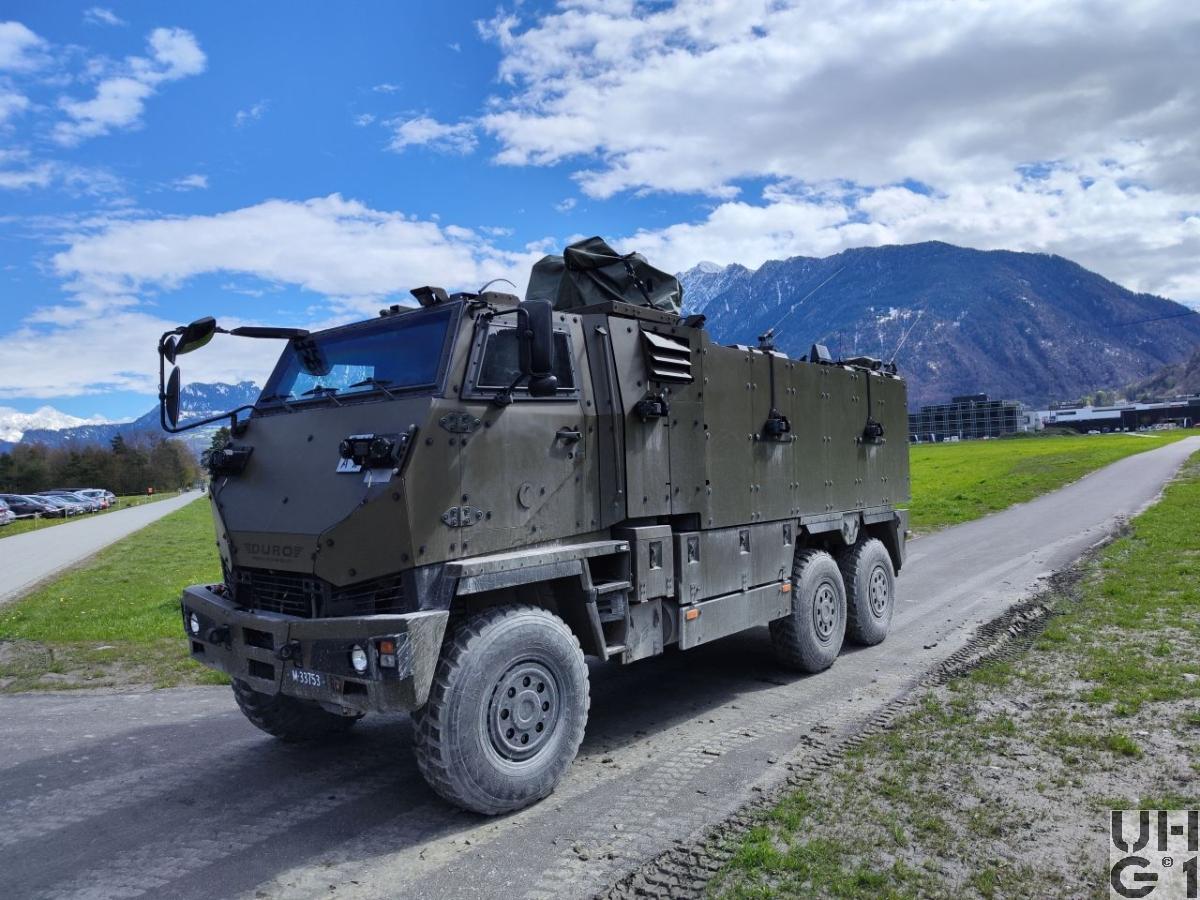

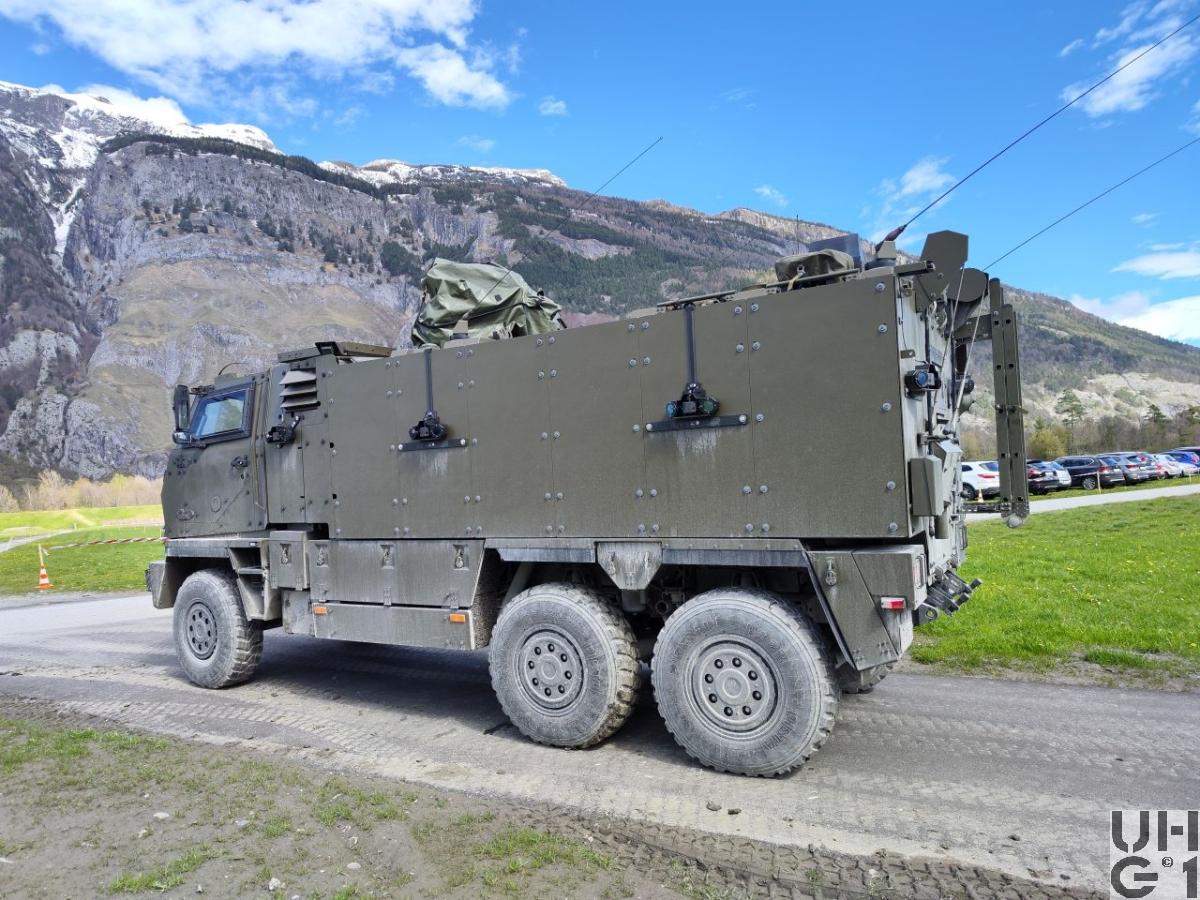

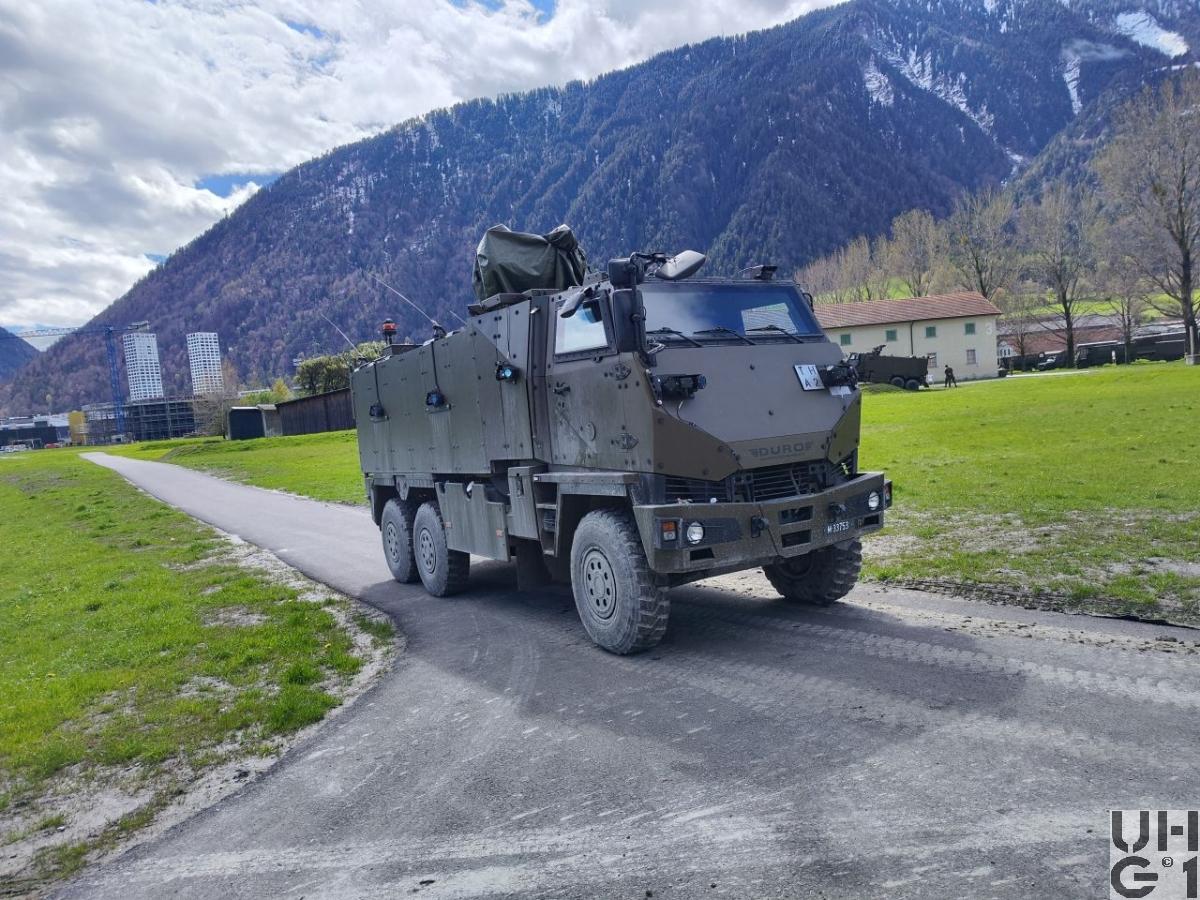

7'020 mm Fahrzeug 980 mm Überhang vorne 1'310 mm Überhang hinten 43° Böschungswinkel vorne 43° Böschungswinkel hinten
Breite
2'540 mm Fahrzeug mit Rückspiegel 2'170 mm Fahrzeug über Reifenwölbung 1'820 mm Spurweite vorne 1'820 mm Spurweite hinten
Höhe
4'180 mm Fahrzeug mit Waffenstation in max. Elevation 3'600 mm Fahrzeug mit Waffenstation in max. Depression 3'470 mm Fahrzeug ohne Antennen 2'670 mm Fahrzeug über Aufbau 400 mm Bodenfreiheit 500 mm Wattiefe 60% Max. Steigfähigkeit Fz Leergewicht 50% Max. Steigfähigkeit Fz Gesamtgewicht 30% Max. Seitenneigung
Leergewicht
12'000 kg Fahrzeug
Nutzlast
2'000 kg Fahrzeug
Gesamtgewicht
14'000 kg Fahrzeug 5'400 kg Max. Achslast vorne 4'600 kg Max. Achslast 1. Hinterachse 4'200 kg Max. Achslast 2. Hinterachse
4 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung
107 mm
Hub
124 mm
Hubraum
6'690 cm³
Verdichtung
17,3:1
Treibstoff
Diesel
PS/kW
250 PS / 184 kW bei 2'500 U/min
Drehmoment
950 Nm bei 1200 bis 1'800 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller Allison Typ 2500 SP 5 Gang Automat 5 Vorwärtsgänge 1 Rückwärtsgang Wandlerüberbrückung 2. bis 5. Gang Verteilergetriebe Hersteller Mowag Synchronisiertes 2-Gang Verteilergetriebe mit Torsen Differential Übersetzung Strassengang 0,72:1 Übersetzung Geländegang 1,42:1 Ausgleichsgetriebe 1. bis 3. Achse Kegelradgetriebe mit integriertem Torsen Differential Übersetzungsverhältnis 2,15:1 Versatzgetriebe Einstuffiges 3-Wellen Stirnradgetriebe Übersetzungsverhältnis 0,92:1 Radantriebe Schrägstirnradgetriebe Übersetzungsverhältnis 3,73:1
Kupplung
Drehmomentwandler und Wandlerüberbrückung in Gang 2 bis 5
Antrieb
Allradantrieb permanent
Achsen
Vorne De-Dion Starrachse Längslenker Querstabilisierung mit Wattgestänge Federbein Gummi-Federelement Bereifung Pirelli PS 22 Pista 335/80R20 149 K Einfachbereifung Schlauchlose Mehrzweckreifen Elektro-pneumatische Reifendruckregelanlage CTIS Hinten De-Dion Starrachse Längslenker Querstabilisierung mit Wattgestänge Zwei Schraubenfedern Ein hydraulischer Teleskopstossdämpfer Gummifederelemente Bereifung Pirelli Pista 335/80R20 149 K Einfachbereifung Schlauchlose Mehrzweckreifen Elektro-pneumatische Reifendruckregelanlage CTIS
Bremsen
Betriebsbremse
Druckluft-Hydraulische Zweikreis-Bremsanlage Auf alle Räder wirkend Scheibenbremsen vorne, innenbelüftet Scheibenbremsen hinten, innenbelüftet ABS Die Bremsscheiben und Bremszangen sind an den Ausgleichsgetrieben angebracht
Feststellbremse
Druckluftbetätigte Federspeicher Feststellbremse Auf beide Bremsscheiben der 3. Achse und auf die linke Bremsscheibe der 2. Achse wirkend Sekundär-Feststellbremse Unterstützt die Feststellbremse durch blockieren der Vorderachse
Dauerbremse
Verschleislose, druckluftbetätigte Motorbremse
Diverses
Tankinhalt
1 Tank Kunststoff zu 180 Liter Diesel Rechts am Chassis 1 Tank Kunststoff zu 35 Liter AdBlue Rechts am Chassis
Anhängelast
18'800 kg vorne und hinten
Seilwinde
Keine
Höchstgeschwindigkeit
90 km/h Strassengang 55 km/h Geländegang 5 km/h Watgeschwindigkeit 65 km/h Reifendruck Gelände 25 km/h Reifendruck Sand 5 km/h Notlaufdruck
Elektrische Anlage
24 Volt / 230 Volt
Sitzplätze
11 Personen 1 Fahrer 1 Schütze 1 Kommandant 8 Mannschaft
Anzahl Fahrzeuge
420 Fahrzeuge
Im Truppeneinsatz
Ab 2011
Bemerkungen
Beschaffung 1. Tranche 220 Fahrzeuge mit Rüstungsprogramm 2008 2. Tranche 70 Fahrzeuge mit Rüstungsprogramm 2010 3. Tranche 130 Fahrzeuge mit Rüstungsprogramm 2013
Bewaffnung Waffenstation mit 12,7 mm Mg 07 Hersteller Kongsberg Typ RWS Armasuisse 360° Seitenrichtbereich Waffenstation 60° Max. Höhenrichtwinkel der Waffe -20° Min. Höhenrichtwinkel der Waffe 773 mm Höhe über alles 748 mm Höhe ohne Munitionskiste 740 mm Breite ohne Nebelwerfer 1'055 mm Breite mit Nebelwerfer 1'608 mm Höhe mit aufgerichtetem Lauf 260 kg Waffenstation voll geladen 144 kg Waffenstation ohne Nebelwerfer 39 kg Munitionskiste mit 200 Schuss 12,7 mm Munition 12 kg Feuerleitgerät 1,5 kg Richtgriff
7,6 cm Nbwanl 87 RWS Kongsberg 2x4 Stück 7,6 cm Nebelwerfer 87 Kampfmunition 7,6 cm Nb Pat 95 el Zü Übungsmunition 7,6 cm U NB Pat 97 el Zü Manipuliermunition 7,6 cm Manip NB Pat 95
