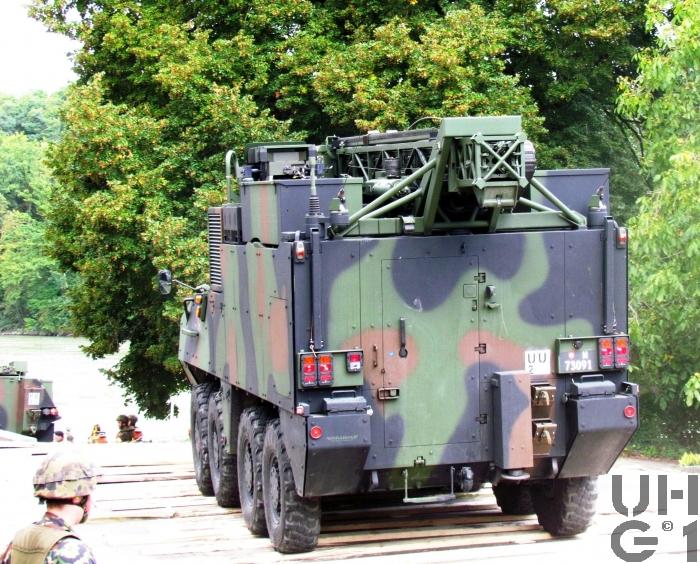

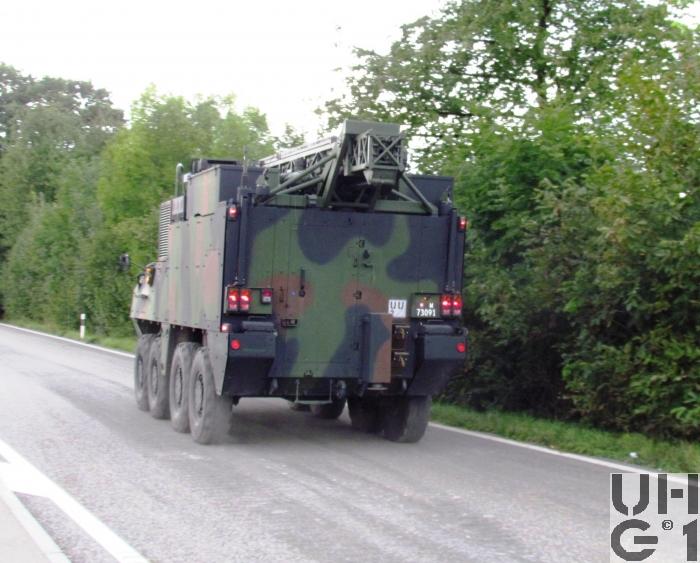

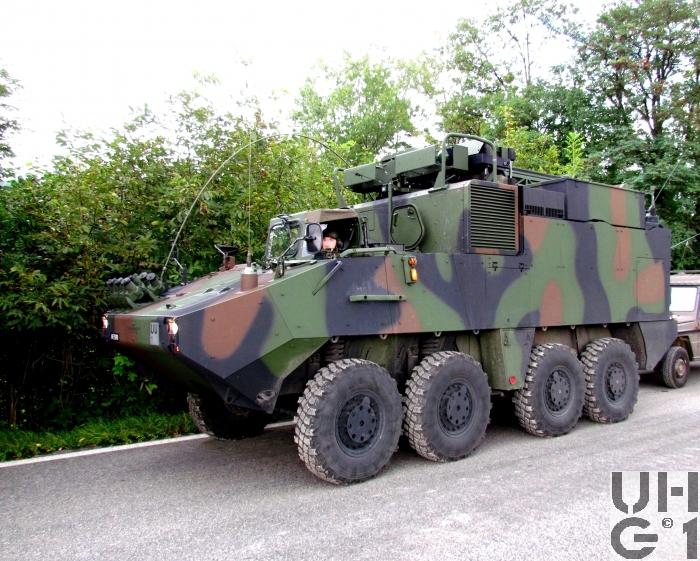

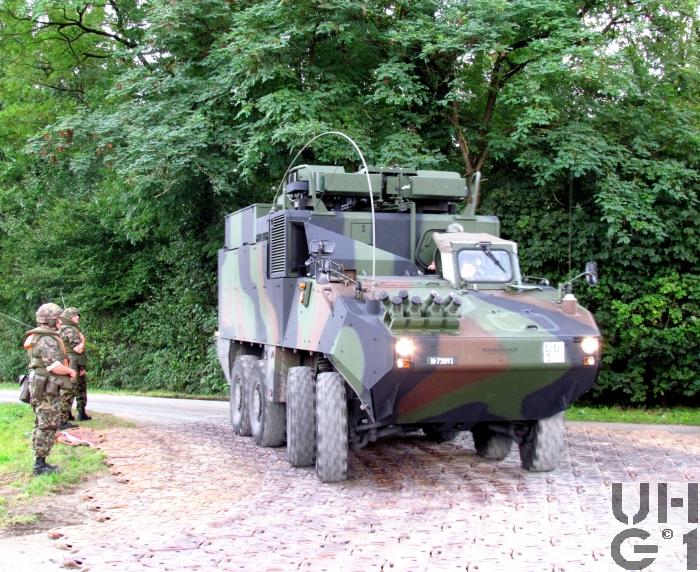

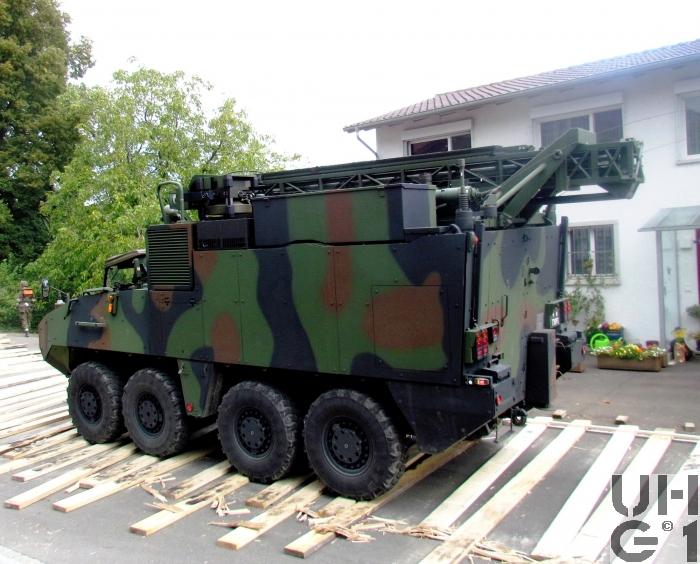

Abmessungen | |
---|---|
Länge | 8'150 mm Fahrzeug 1'590 mm Überhang vorne 1'480 mm Überhang hinten 42° Böschungswinkel vorne 37° Böschungswinkel hinten |
Breite | 2'770 mm Fahrzeug 2'270 mm Spurweite vorne 2'300 mm Spurweite hinten |
Höhe | 3'500 mm Fahrzeug 14'000 mm Fahrzeug mit Ristl 16'700 mm Fahrzeug mit Mastspitze ausgefahren 3'420 mm Fahrzeug über Dachkisten 2'940 mm Fahrzeug über Wannendach 450 mm Bodenfreiheit 2'000 mm Grabenüberschreitfähigkeit 1'400 mm Wattiefe 600 mm Kletterfähigkeit 60% Max. Steigfähigkeit 30% Max. Seitenneigung |
Leergewicht | 18'600 kg Fahrzeug |
Nutzlast | 600 kg Fahrzeug |
Gesamtgewicht | 19'200 kg Fahrzeug |
Radstand | 1'220 mm / 1'700 mm / 1'220 mm |
Wendekreis | 19'750 mm |
Motor | |
Typ | Caterpillar Typ C-9 |
Zylinder | 6 Zylinder Reihenmotor Direkteinspritzung Turbolader Ladeluftkühlung |
Kühlsystem | Flüssigkeitskühlsystem |
Anzahl Ventile | 4 Ventile pro Zylinder |
Bohrung | 112 mm |
Hub | 149 mm |
Hubraum | 8'808 cm³ |
Verdichtung | 16,1:1 |
Treibstoff | Diesel |
PS/kW | 400 PS / 294 kW bei 2'200 U/min |
Drehmoment | 1'600 Nm bei 1'500 U/min |
Kraftübertragung | |
Getriebe | 1 Hauptgetriebe Hersteller ZF Typ 7HP602 Gänge 7 Vorwärtsgänge 1 Rückwärtsgang Bauart Lastschalt Planetengetriebe mit hydraulisch betätigten Kupplungen Drehmomentwandler mit Überbrückungskupplung und Retarder 1 Verteilergetriebe Hersteller GDELS - Mowag Bauart Gerade verzahntes Stirnradgetriebe mit formschlüssiger Zahnradsperre Notlenkpumpenantrieb und reguliertem Kühlsystem 2 Ausgleichsgetriebe 1. + 2. Achse Hersteller GDELS - Mowag Konfiguration Selbstsperrdifferential mit Schaltzylinder Sperre 45% 2 Ausgleichsgetriebe 3. + 4. Achse Hersteller GDELS - Mowag Konfiguration Selbstsperrdifferential mit Arretierstange Sperre 45% 4 Radantriebe Hersteller GDELS - Mowag Konfiguration Planetengetriebe |
Kupplung | Drehmomentwandler mit integrierter Überbrückungskupplung |
Antrieb | Beide Hinterachsen Beide Vorderachsen pneumatisch zuschaltbar |
Achsen | Vorne Federbein mit hydraulischem Teleskopstossdämpfer und Schraubenfeder Querlenker Radantrieb mit Radbremse Bereifung Michelin X XML 12.00x20 149/146 J Einfachbereifung Hinten Einzelradaufhängung Hydraulischer Teleskopstossdämpfer Drehstabfeder Längslenker Radantrieb mit Radbremse Bereifung Michelin X XML 12.00x20 149/146 J Einfachbereifung |
Bremsen | |
Betriebsbremse | Zweikreis Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne und hinten |
Feststellbremse | Pneumatisch gesteuerter Federspeicher Parksperre Mechanische Sperre mittels Sperrklinke, welche das Zwischenrad des Verteilergetriebes blockiert |
Dauerbremse | Retarder |
Diverses | |
Tankinhalt | 2 Tanks zu 160 Liter Diesel Im Fahrzeug Heck links und rechts |
Anhängelast | 12'000 kg |
Seilwinde | Keine |
Höchstgeschwindigkeit | 80 km/h Begrenzt |
Elektrische Anlage | 24 Volt Fahrzeug 2 Batterien 12 Volt 100 Ah Minus Pol an Masse 24 Volt APU 2 Batterien 12 Volt 100 Ah Minus Pol an Masse |
Sitzplätze | 2 Personen vorne 3 Personen im Aufbau |
Anzahl Fahrzeuge | 8 Fahrzeuge |
Im Truppeneinsatz | Beschaffung über Rüstungsprogramm 2007 Einsatz ab 2010 / 2011 |
Bemerkungen | Bewaffnung 12,7 mm Maschinengewehr 1964/93 12,7 mm Mg 63/93 Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B) Technische Daten 12,7 mm Kaliber 8 Anzahl Züge 450 - 650 Schuss / Minute Schusskadenz 890 m / Sekunde Anfangsgeschwindigkeit 3'560 kg/cm² Gasdruck 1'000 m Max. Einsatzdistanz 26 kg Gewicht ohne Lauf 12 kg Gewicht des Laufes Das Maschinengewehr 64 ist eine automatische Waffe. Es ist mit einem luftgekühlten Rückstosslader mit Blockverschluss und Keilverriegelung ausgestattet.Es ist fest montiert auf einer Lafette. Diese ist um 360° drehbar und die Bedienung erfogt unter Panzer/ABC Schutz Die Schussauslösung mittels einer elektrischen mechanischen Abfeuereinrichtung Seriefeuer in 2 Feuerarten Serien von 4 - 6 Schuss gegen weiche und harte Ziele Serien von 8 - 12 Schuss gegen Luftziele Die Munition ist abgefüllt in Metallgurten zu 100 Schuss. Sie wird aus einem Metall-Koffer zugeführt Kampfmunition 12,7 mm Mg 64 Pz Spr Pat 92 12,7 mm Mg 64 Pz Spr Pat 93 Lsp 12,7 mm Mg 64 Pz Spr Pat 92 und Pz Spr Pat 93 Lsp (3:1) gemischt gegurtet Übungsmunition 12,7 mm MG 64 UPat 04 12,7 mm Mg 64 UPat 05 Lsp 12,7 mm Mg 64 UPat 04 und UPat 05 Lsp (3:1) gemischt gegurtet Manipuliermunition 12,7 mm MG 64 Manip Pat Nebelwerfer 7,6 cm Nebelwerfer 1987 7,6 cm Nbw 87 Hersteller SW Thun AG Entwickler Diehl Deutschland Technische Daten 76 mm Kaliber 5 Sekunden Dauer Aufbau Nebelwand 90 - 200 Sekunden Dauer des Nebels 100 - 120 m Nebelwandbreite pro Salve links und rechts 50 - 90 m Wurfweite 8 Nebelwerfer 2 Trägerkasten à je 4 Wurfbecher Am Bug vorne rechts Elektrische Auslösung über Bediengerät Kommandant Kampfmunition 7,6 cm Nb Pat 87 el Zü 7,6 cm Nb Pat 95 el Zü Übungsmunition 7,6 cm U Nb Pat 90 el Zü 7,6 cm U Nb Pat 97 el Zü Manipuliermunition 7,6 cm Manip Nb Pat 95 |
