Mowag PIRANHA IIIC 8x8, ABC Aufkl Fz

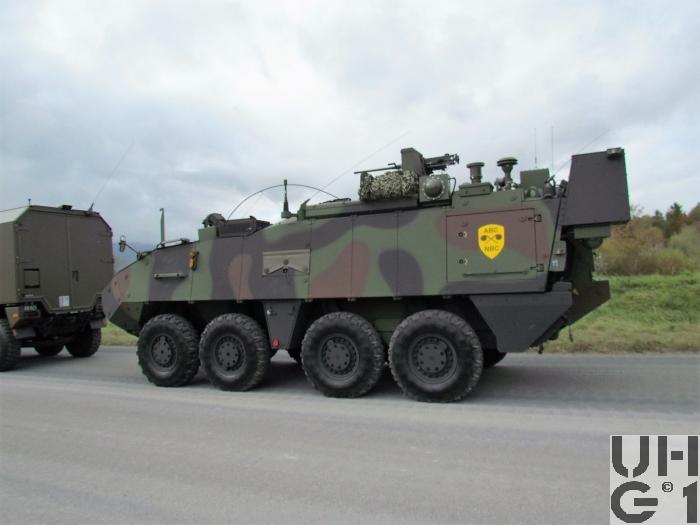

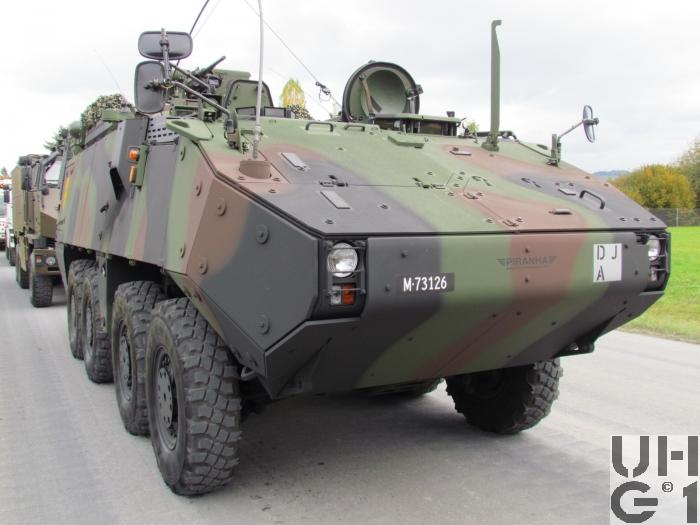

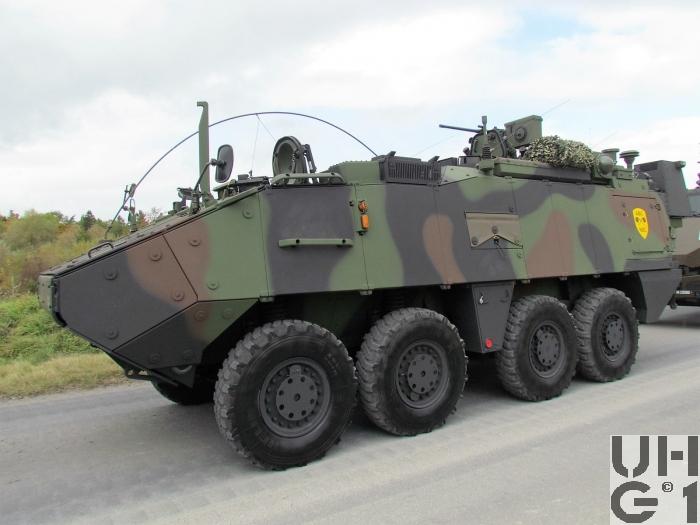

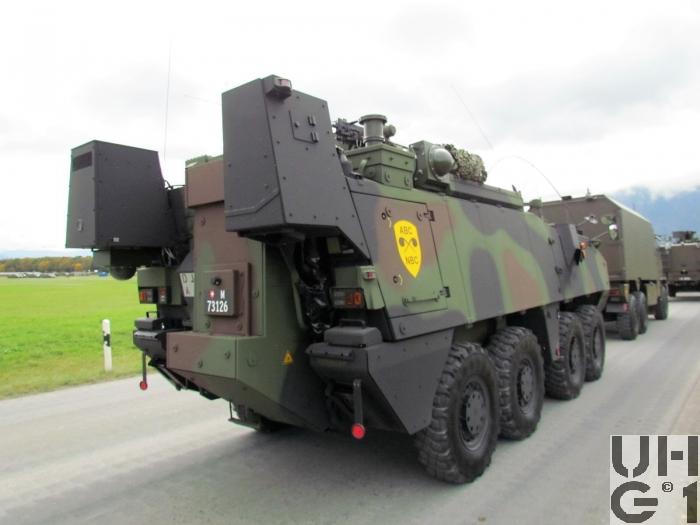

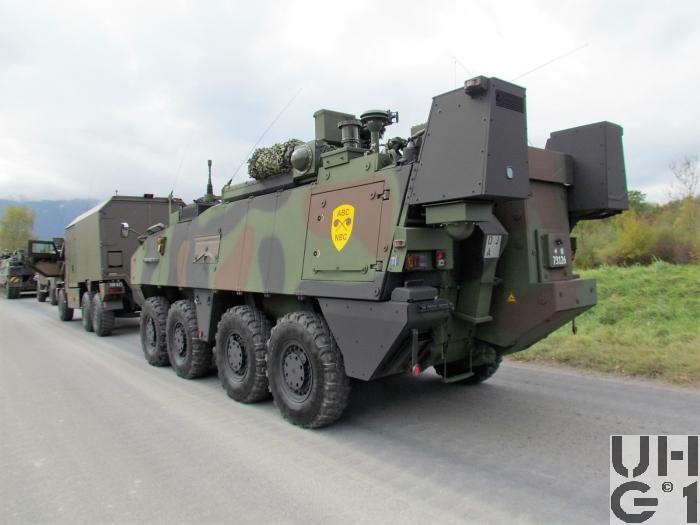

Mowag Piranha IIIC 8x8 ABC Aufkl Fz Mowag Piranha IIIC 8x8 ABC Aufkl Fz Mowag Piranha IIIC 8x8 ABC Aufkl Fz Mowag Piranha IIIC 8x8 ABC Aufkl Fz Mowag Piranha IIIC 8x8 ABC Aufkl Fz


Abmessungen
Länge7'850 mm Fahrzeug
1'590 mm Ãœberhang vorne
1'480 mm Ãœberhang hinten
42° Böschungswinkel vorne
37° Böschungswinkel hinten
Breite2'750 mm Fahrzeug
2'270 mm Spurweite vorne
2'300 mm Spurweite hinten
Höhe3'700 mm Fahrzeug
450 mm Bodenfreiheit
2'000 mm Grabenüberschreitfähigkeit
1'400 mm Wattiefe
600 mm Kletterfähigkeit
60% Max. Steigfähigkeit
30% Max. Seitenneigung
Leergewicht20'700 kg Fahrzeug
Nutzlast1'300 kg Fahrzeug
Gesamtgewicht22'000 kg Fahrzeug
Radstand1'220 mm / 1'700 mm / 1'220 mm
Wendekreis19'750 mm


Motor
TypCaterpillar
Typ C-9
Zylinder6 Zylinder Reihenmotor
Direkteinspritzung
Turbolader
Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Bohrung112 mm
Hub149 mm
Hubraum8'808 cm³
Verdichtung16,1:1
TreibstoffDiesel
PS/kW400 PS / 294 kW bei 2'200 U/min
Drehmoment1'600 Nm bei 1'500 U/min


Kraftübertragung
Getriebe1 Hauptgetriebe
Hersteller
ZF
Typ
7HP602
Gänge
7 Vorwärtsgänge
1 Rückwärtsgang
Bauart
Lastschalt Planetengetriebe mit hydraulisch betätigten Kupplungen
Drehmomentwandler mit Überbrückungskupplung und Retarder
1 Verteilergetriebe
Hersteller
GDELS - Mowag
Bauart
Gerade verzahntes Stirnradgetriebe mit formschlüssiger Zahnradsperre
Notlenkpumpenantrieb und reguliertem Kühlsystem
2 Ausgleichsgetriebe 1. + 2. Achse
Hersteller
GDELS - Mowag
Konfiguration
Selbstsperrdifferential mit Schaltzylinder
Sperre 45%
2 Ausgleichsgetriebe 3. + 4. Achse
Hersteller
GDELS - Mowag
Konfiguration
Selbstsperrdifferential mit Arretierstange
Sperre 45%
4 Radantriebe
Hersteller
GDELS - Mowag
Konfiguration
Planetengetriebe
KupplungDrehmomentwandler mit integrierter Überbrückungskupplung
AntriebBeide Hinterachsen
Beide Vorderachsen pneumatisch zuschaltbar
AchsenVorne
Federbein mit hydraulischem Teleskopstossdämpfer und Schraubenfeder
Querlenker
Radantrieb mit Radbremse
Bereifung Michelin X XML 12.00x20 149/146 J
Einfachbereifung
Hinten
Einzelradaufhängung
Hydraulischer Teleskopstossdämpfer
Drehstabfeder
Längslenker
Radantrieb mit Radbremse
Bereifung Michelin X XML 12.00x20 149/146 J
Einfachbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne und hinten
FeststellbremseBeide Hinterachsen
Beide Vorderachsen pneumatisch zuschaltbar
DauerbremseRetarder


Diverses
Tankinhalt1 Tank zu 320 Liter Diesel
Anhängelast12'000 kg
SeilwindeKeine
Höchstgeschwindigkeit80 km/h Begrenzt
Elektrische Anlage24 Volt Fahrzeug
2 Batterien 12 Volt 100 Ah
Minus Pol an Masse
24 Volt APU
2 Batterien 12 Volt 100 Ah
Minus Pol an Masse
Sitzplätze4 Personen
1 Kdt
1 Fhr
2 ABC Aufkl Spez
Anzahl Fahrzeuge12 Fahrzeuge
Im TruppeneinsatzBeschaffung über Rüstungsprogramm 2008/2011
Einsatz ab 2015
