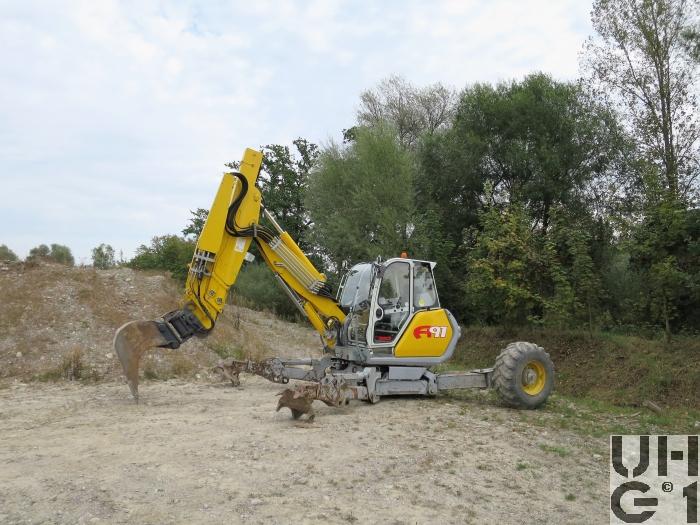

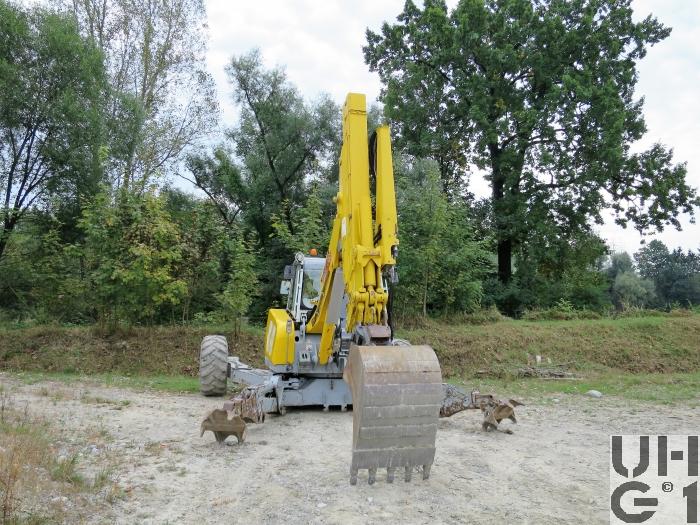

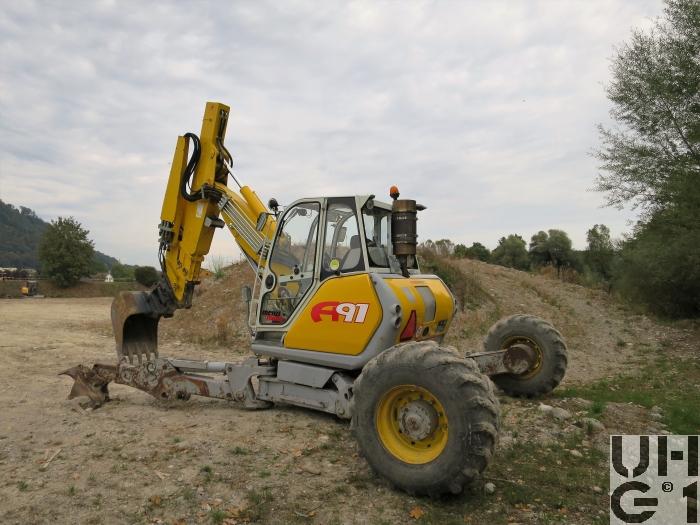

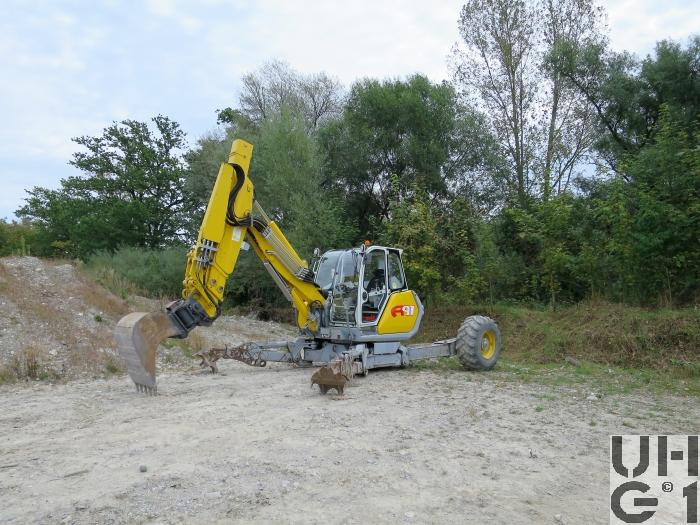

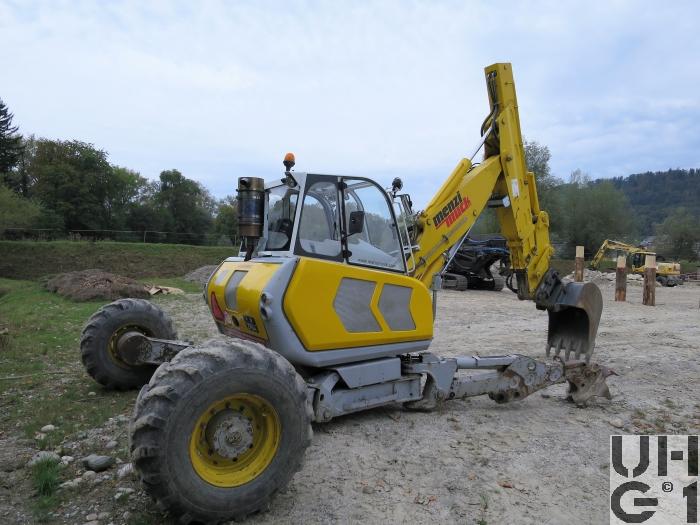

Menzi Muck A91 Mobil, Schreitbagger GG 10 t 4x2 gl

Menzi Muck A91 Mobil, Schreitbagger GG 10 t 4x2 gl Menzi Muck A91 Mobil, Schreitbagger GG 10 t 4x2 gl Menzi Muck A91 Mobil, Schreitbagger GG 10 t 4x2 gl Menzi Muck A91 Mobil, Schreitbagger GG 10 t 4x2 gl Menzi Muck A91 Mobil, Schreitbagger GG 10 t 4x2 gl


Abmessungen
Länge7'450 mm Fahrzeug
5'660 mm Fahrwerk
8'790 mm Max. Reichweite
2'980 mm minimaler Schwenkradius
1'800 mm Teleskoplänge
Breite2'550 mm Fahrzeug
2'104 mm Kabine
2'200 mm Spurweite vorne
1'490 mm Spurweite hinten
2'080 mm Transportbreite
3'110 mm Verstellbereich Abstutzung
1'640 mm Verstellbereich Räder
4'400 mm Max. Breitenverstellung Antriebsräder
6'590 mm Max. Breitenverstellung Abstutzung
Höhe4'000 mm Fahrzeug
2'900 mm Fahrzeug über Kabine
2'570 mm Transporthöhe
6'210 mm Max. Grabtiefe mit Fahrwerkverstellung
5'670 mm Max. Grabtiefe mit Fahrwerk horizontal
9'650 mm Max. Grabhöhe mit Fahrwerkverstellung
6'910 mm Max. Grabhöhe Fahrwerk horizontal
7'160 mm Max. Ausschutthöhe mit Fahrwerkverstellung
4'860 mm Max. Ausschutthöhe mit Fahrwerk horizontal
Leergewicht9'800 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht9'800 kg Fahrzeug
Radstand3'650 mm
Wendekreis15'350 mm


Motor
TypJohn Deere
Typ 4045HF285
Zylinder4 Zylinder Reihenmotor
Commonrail Direkteinspritzung
Turbolader mit Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung106 mm
Hub127 mm
Hubraum4'450 cm³
Verdichtung19,0:1
TreibstoffDiesel
PS/kW140 PS / 104 kW bei 2'000 U/min
Drehmoment481 Nm bei 1'500 U/min


Kraftübertragung
GetriebeDer Antrieb erfolgt durch eine leistungsgeregelte Schrägscheiben Axialkolbenpumpe. Über das Fahrpedal werden Motordrehzahl und Fahrpumpe synchron angesteuert. Dabei wird eine automatik ähnliche Charakteristik erziehlt. Beim Anfahren erhöht sich die Drehzahl, beim Abbremsen verringert sich die Drehzahl. Die eingebaute Differentialsperre arbeitet automatisch.
KupplungHydrostatisch
AntriebHinterräder durch zwei mit Getriebeöl gefüllte hydrostatische Radnabenantriebe
AchsenStarrachsen
Bereifung Antriebsrad 500/60-22,5/16 Ply
Bereifung Vorderrad 12,6/60-15/20 Ply


Bremsen
BetriebsbremseHydrostatisch
FeststellbremseFederspeicher im Radnabengetriebe, im Ölbad laufend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 130 Liter Diesel im Oberwagen
1 Tank Stahl zu 200 Liter Diesel im Chassis
1 Tank Stahl zu 200 Liter Hydrauliköl im Oberwagen
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeitbis 8 km/h
Elektrische Anlage24 Volt
2 Batterien 12 Volt 95 Ah
Minus Pol an Masse
Anlasser 24 Volt 7,2 kW
Alternator 24 Volt 45 A
Sitzplätze1 Person
Anzahl Fahrzeuge2 Fahrzeuge
Im Truppeneinsatz2007 bis 2020
BemerkungenM+Nummern
M+29944, Liquidiert August 2020
M+29945, Liquidiert September 2020

Zubehör
Tieflöffel 600 mm, 278 Liter Fassungsvermögen, 305 kg Gewicht
Tieflöffel 800 mm , 400 Liter Fassungsvermögen, 365 kg Gewicht
Humuslöffel 1'500 mm, 535 Liter Fassungsvermögen, 420 kg Gewicht
Sortiergreifer UG 12
Gummipratze
