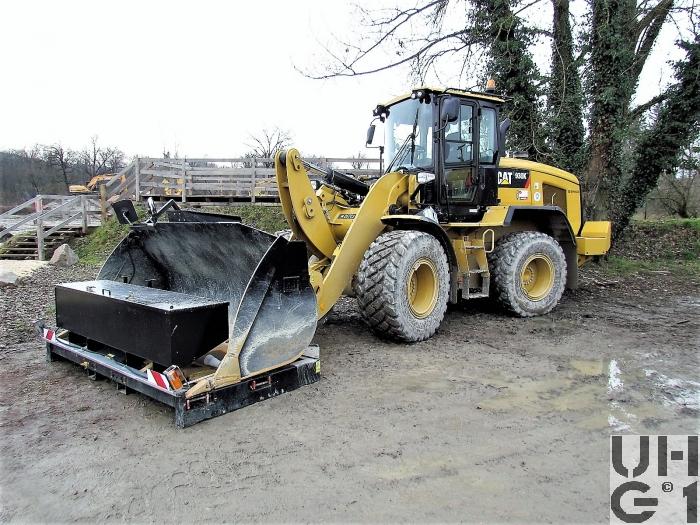

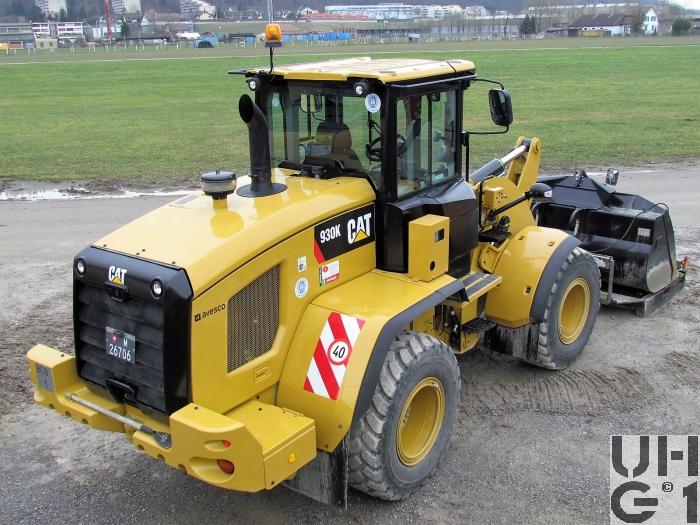

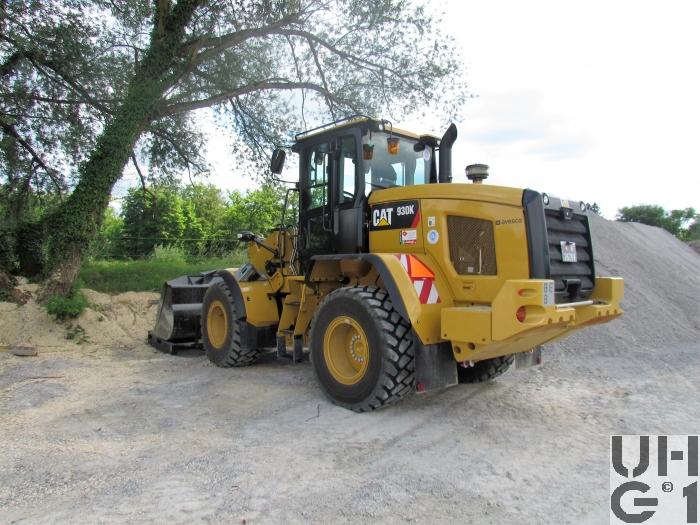

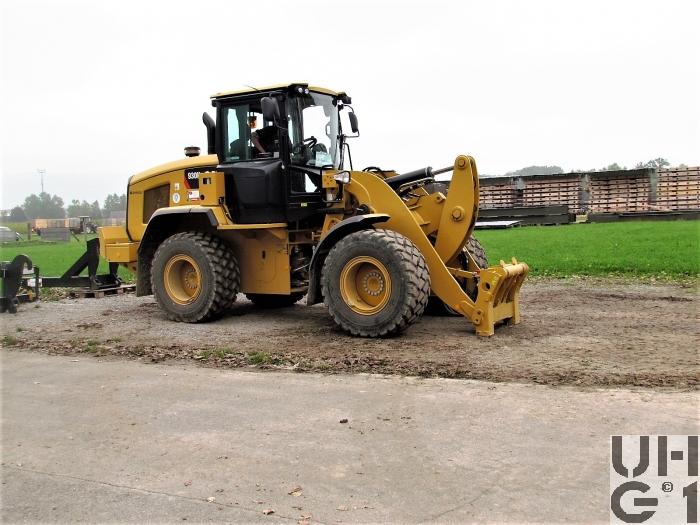

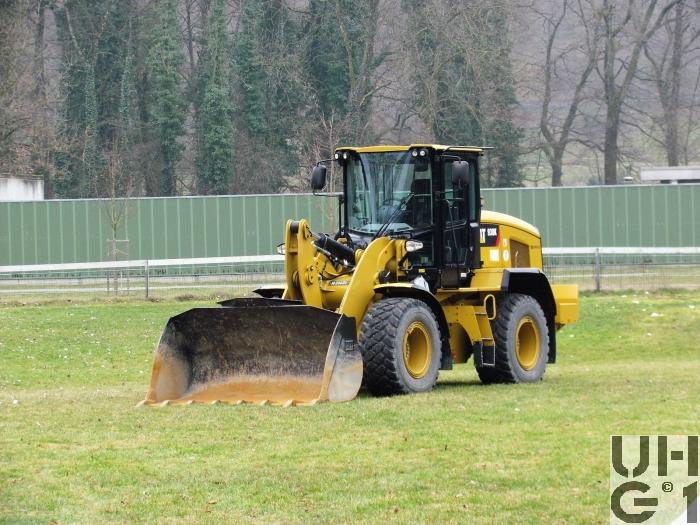

Caterpillar 930 K, Ladeschaufel GG 14,6 t 4x4

Caterpillar 930 K, Ladeschaufel GG 14,6 t 4x4 Caterpillar 930 K, Ladeschaufel GG 14,6 t 4x4 Caterpillar 930 K, Ladeschaufel GG 14,6 t 4x4 Caterpillar 930 K, Ladeschaufel GG 14,6 t 4x4 Caterpillar 930 K, Ladeschaufel GG 14,6 t 4x4


Abmessungen
Länge7530 mm Fahrzeug mit Schaufel
7882 mm Fahrzeug mit Palettengabeln
11064 mm Fahrzeug mit Tragarm
1500 mm Zugvorrichtung bis Vorderachse
1993 mm Ãœberhang hinten
33° Böschungswinkel hinten
Breite2540 mm Fahrzeug über Reifen
2550 mm Fahrzeug über Schaufel
1930 mm Spurweite vorne
1930 mm Spurweite hinten
Höhe5147 mm Fahrzeug über Schaufel oben
3669 mm Fahrzeug über Rundumkennleuchte
3340 mm Fahrzeug über Fahrerkabine
2828 mm Fahrzeug über Schaufel 45°
3331 mm Fahrzeug über Beladehöhe
3580 mm Fahrzeug über Schaufel waagrecht
3907 mm Fahrzeug über Schaufelbolzen
400 mm Bodenfreiheit
685 mm Boden bis Achsmitte
Leergewicht14600 kg Fahrzeug
954 kg Universalschaufel 2,3m³
654 kg Staplergabel
136 kg Gabelverlängerungen (2x)
480 kg Lasthaken
2300 kg Transportgestell komplett
Nutzlast0 kg Fahrzeug
Gesamtgewicht14600 kg Fahrzeug
Radstand3000 mm
Wendekreis5945 mm über Schaufel
5402 mm über Reifenaussenseite
2851 mm über Reifeninnenseite


Motor
TypCaterpillar
Typ Cat C6.6 ACERT
Zylinder6 Zylinder Reihenmotor
Viertakt mit Direkteinspritzung
Turbolader
Ladeluftkühlung
Partikelfilter
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Bohrung105 mm
Hub127 mm
Hubraum6600 cm³
Verdichtung16,2:1
TreibstoffDiesel
PS/kW162 PS / 119 kW bei 1800 U/min
Drehmoment748 Nm bei 1800 U/min


Kraftübertragung
GetriebeStufenloses Hydrostatikgetriebe mit elektronischer Steuerung
4 Fahrstufen
4 Vorwärts
4 Rückwärts
Kriechgangsteuerung
KupplungHydrostat
AntriebAllradantrieb permanent
AchsenVorne
Feste Achse
Sperrdifferential
Bereifung Bridgestone V-Steel Traction Stability 550/65R25 Einfachbereifung
Hinten
Pendelnd
Bereifung Bridgestone V-Steel Traction Stability 550/65R25 Einfachbereifung


Bremsen
BetriebsbremseInnenliegende Ölbadscheibenbremsen
Vollhydraulisch
FeststellbremseFederbetätigt
Elektronisch aktiviert
Hydraulisch gelöst
DauerbremseHydrostat


Diverses
Tankinhalt1 Tank zu 195 Liter Diesel
1 Tank zu 90 Liter Hydraulikoel
AnhängelastNur Zugvorrichtung zur Bergung
SeilwindeKeine
Höchstgeschwindigkeit40 km/h
Elektrische Anlage24 Volt
Sitzplätze1 Person
Anzahl Fahrzeuge40 Stück
Im TruppeneinsatzBeschaffung über RP 2010
Im Truppeneinsatz ab 2013
BemerkungenErsatz
Die Ladeschaufel 12 ersetzt die bekannten Ladeschaufeln 4x4, 11 t, Faun F 1310 und Ladeschaufel 98/06 14,8 t 4x4, Ahlmann AS 200 PRG

Einsatz
Genietruppen
Katastrophenhilfe
Logistikbasis der Armee

Zubehör
Universalschaufel 2,3m³ mit Zähnen
Staplergabel 6t / Länge 1200 mm
Lasthaken 3-stufig ausziehbar
Gabelverlängerungen
Transport- und Lagergestell für Zubehör
Schnellwechsler Cat Fusion
Grader
Automatisches, lastabhängiges Waage-System für alle Anbaugeräte
Rückfahrkamera mit Monitor und Distanzangaben

Beschaffung
Frühjahr 2012, Truppenversuch mit 4 verschiedenen Herstellern
Caterpillar 930K
JCB 426eHT
Liebherr L542P
Volvo L90G
August 2012 Testsieger
Beschaffung 2013
Genie Rekrutenschule 73-2/13 erste Ausbildung mit Baumaschinenfahrer-Zug
14. Oktober 2013 letzte Maschine an die Logistikbasis abgeliefert
