Gradall G-600-A, Pneubagger 6x4

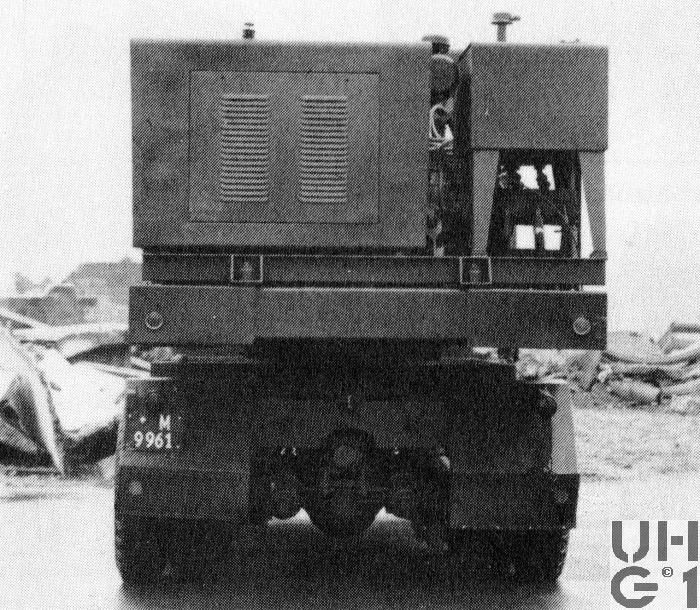

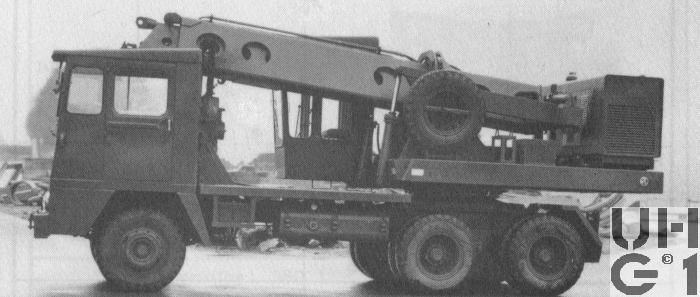

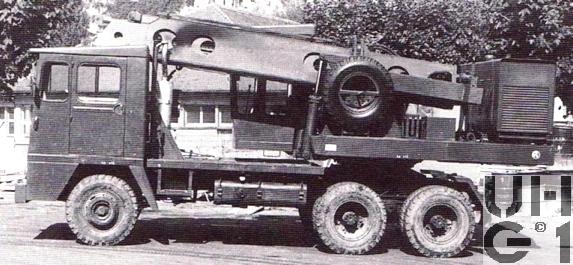

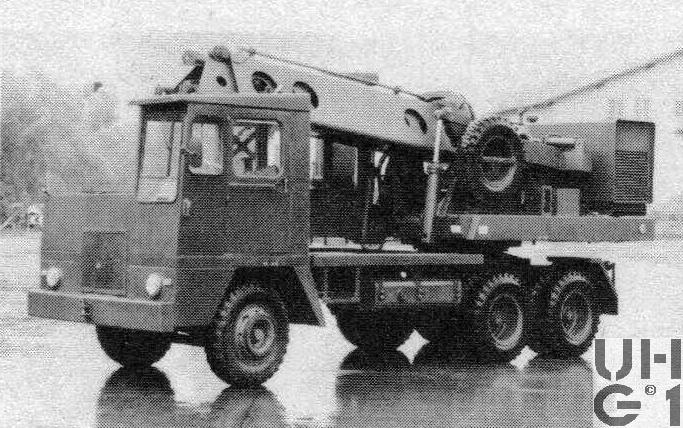

Gradall G-600-A Pneuteleskopbagger 68 Gradall G-600-A Pneuteleskopbagger 68 Gradall G-600-A Pneuteleskopbagger 68 Gradall G-600-A Pneuteleskopbagger 68


Abmessungen
Länge7'600 mm Fahrzeug
2'300 mm Ãœberhang hinten
Breite2'440 mm Fahrzeug
2'010 mm Spurweite vorne
1'840 mm Spurweite hinten
Höhe3350 mm Fahrzeug mit Baggerkabine
240 mm Bodenfreiheit vorne
180 mm Bodenfreiheit hinten
Leergewicht19'100 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht19'100 kg Fahrzeug
4'400 kg Max. Achslast vorne
14'700 kg Max. Achslast hinten
Radstand3'500 mm / 1'285 mm
Wendekreis21'340 mm


Motor
TypAEC
Typ AV 505
Zylinder6 Zylinder Reihenmotor
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung116 mm
Hub130 mm
Hubraum8'226 cm³
Verdichtung15,8:1
TreibstoffDiesel
PS/kW154 PS / kW bei 2'400 U/min
Drehmoment345 Nm bei 1850 U/min


Kraftübertragung
Getriebe5 Gang Getriebe
Reduziergetriebe
KupplungEinscheiben Trockenkupplung
AntriebBeide Hinterachsen
AchsenVorne
Starrachse
Bereifung 9.00 x 20
Einfachbereifung
Hinten:
Starrachsen
Bereifung 9.00 x 20
Doppelbereifung


Bremsen
BetriebsbremseEinkreis Druckluft Bremsanlage
Auf alle Räder wirkend
FeststellbremseFederspeicherbremse auf Hinterachsen wirkend
DauerbremseStaudruck Motorbremse
Druckluft betätigt


Diverses
Tankinhalt1 Tank Stahl zu 182 Liter Diesel
Links am Chassis
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit70 km/h
60 km/h Militärisch zulässig
Elektrische Anlage24 Volt
Sitzplätze1 Person
Anzahl Fahrzeuge3 Fahrzeuge
Im TruppeneinsatzVon 1968 bis 1978
BemerkungenM+Nummern
M+9960 bis M+9962

Baggeraufbau
Motor: AEC Typ AV 505
6 Zylinder Reihenmotor
116 mm Bohrung
130 mm Hub
8'226 ccm Hubraum
106 PS bei 1650 U/min
165 Liter Dieseltank

Zubehör
Standartausrüstung (Werkzeuge pro Bagger)
Baggerkübel 150 Liter 53 cm Breite 210 kg Gewicht
Baggerkübel 380 Liter 97,5 cm Breite 368 kg Gewicht
Räumkübel 480 Liter 152 cm Breite 300 kg Gewicht
Reisshaken 156 kg Gewicht

Sonderausrüstung (Zusatzwerkzeuge)
Für Sonderaufträge können bei der KMV folgende Zusatzwerkzeuge angefordert werden:
Ausleger Verlängerungsstück 120 cm Länge 173 kg Gewicht
Ausleger Verlängerungsstück 240 cm 230 kg Gewicht
Planierblatt 244 cm Breite 203 kg Gewicht
Grabenkübel 110 Liter 38 cm Breite 272 kg Gewicht
Ladeschaufel 380 Liter 95 cm Breite 220 kg Gewicht
