O&K MH6, Bagger Knickarm 0,6m3 4x4

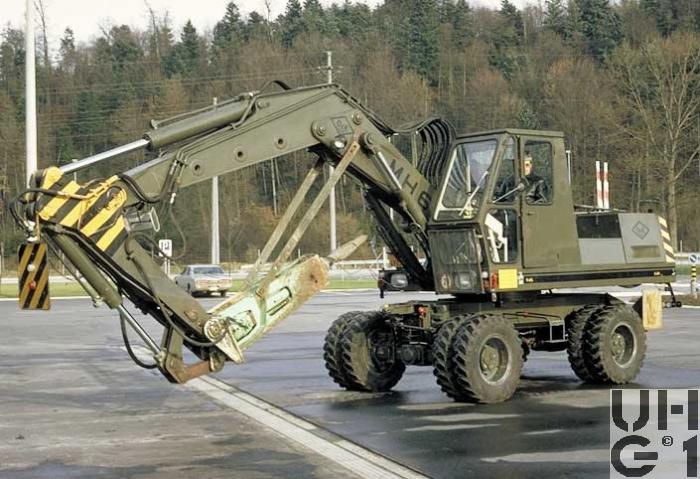

O&K MH6 Bagger Knickarm 0,6m3 4x4, Bild VBS


Abmessungen
Länge9'100 mm Fahrzeug mit Knickarm
4'430 mm ohne Knickarm
3'880 mm Unterwagen
2'500 mm Hintere Ausladung
1'450 mm Mitte Bagger bis Mitte Achse
Breite2'485 mm Fahrzeug Unterwagen
3'200 mm Abstützung ausgefahren
2'470 mm Abstützung eingefahren
2'480 mm Grösste Breite Oberwagen
Höhe3'200 mm Fahrzeug Gesamt
2'055 mm Oberkante Motorraum
Leergewicht15'500 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht15'500 kg Fahrzeug
16'200 kg Fahrzeug mit Hammer
Radstand2'400 mm
Wendekreis15'600 mm


Motor
TypDeutz
Typ F 5 L912
Zylinder5 Zylinder Reihenmotor
Viertakt
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung100 mm
Hub120 mm
Hubraum3'768 cm³
Verdichtung22,0:1
TreibstoffDiesel
PS/kW50 kW bei 2'500 U/min
Drehmoment230 Nm bei 1'600 U/min


Kraftübertragung
GetriebeOel Motor
Zweigang Verteilergetriebe
KupplungHydrostat
AntriebAllradantrieb
AchsenStarrachsen pendelt gelagert


Bremsen
BetriebsbremseHydraulische Zweikreis Bremsanlage
Mit Druckluft Servo Unterstützung auf alle Räder wirkend
Trommelbremsen vorne und hinten
FeststellbremseGetriebebremse als Feststellbremse
DauerbremseHydrostat


Diverses
Tankinhalt1 Tank zu 180 Liter Diesel
1 Tank zu 280 Liter Hydrauliköl
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit0 bis 25 km/h Transportgeschwindigkeit Strasse
0 bis 14 km/h Fahrgeschwindigkeit Strasse
0 bis 3,8 km/h Fahrgeschwindigkeit Gelände
Elektrische Anlage24 Volt
2 Batterien 12 Volt 89 Ah
Minuspol an Masse
Anlasser 24 Volt 5,4 kW
Alternator 24 Volt 55 A
Sitzplätze1 Person
Anzahl Fahrzeuge1 Fahrzeug
Im Truppeneinsatz1974 bis 2004
BemerkungenM+Nummer
M+9981
