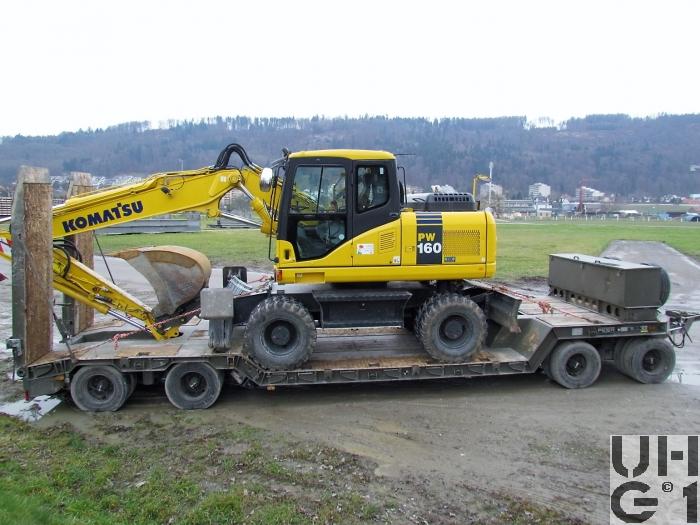

8'290 mm Fahrzeug in Fahrstellung 8'330 mm Fahrzeug in Transportstellung 4'755 mm Fahrzeug über vorderes Schild und hintere Pratzen 3'675 mm Fahrzeug über vordere und hintere Räder
Breite
3'660 mm Fahrzeug über hintere Pratzen 2'550 mm Fahrzeug über vorderes Schild 2'540 mm Fahrzeug über Räder 2'490 mm Fahrzeug über Kabine 1'915 mm Spurweite vorne 1'915 mm Spurweite hinten
Höhe
4'000 mm Fahrzeug über Kabine 2'430 mm Fahrzeug über Auspuff 2'290 mm Fahrzeug über Motorraum 1'265 mm Fahrzeug über Unterwagen mit Drehkranz 350 mm Bodenfreiheit
Leergewicht
18'800 kg Fahrzeug
Nutzlast
0 kg Fahrzeug
Gesamtgewicht
18'800 kg Fahrzeug 7'100 kg Max. Achslast vorne 10'800 kg Max. Achslast hinten
Radstand
2'600 mm
Wendekreis
6'790 mm
Motor
Typ
Komatsu Typ SAA4D107E-1
Zylinder
4 Zylinder Reihenmotor Viertakt Common-Rail Direkteinspritzung Turbolader Ladeluftkühlung Mit Partikelfilter und neuen Abgasnormen
Kühlsystem
Flüssigkeitskühlsystem
Anzahl Ventile
2 Ventile pro Zylinder Hängende Ventile über unten liegende Nockenwelle, Stössel, Stösselstangen und Kipphebel betätigt
Bohrung
107 mm
Hub
124 mm
Hubraum
4'460 cm³
Verdichtung
16,8:1
Treibstoff
Diesel
PS/kW
132 PS / 97 kW bei 2'200 U/min
Drehmoment
510 Nm bei 1'450 U/min
Kraftübertragung
Getriebe
Vollautomatisches Powershift- Getriebe
3 Fahrstufen
Axialkolbenmotor
Max. Druck 380 bar
Kupplung
Automatisch
Antrieb
Vollautomatisierter 3-Stufen Fahrantrieb über Vorder- und Hinterachse
Achsen
Vorne und hinten Starrachsen Vorne mit 10° Pendelwinkel Mit automatischer und manueller Verriegelung Bereifung 10.00 - 20, 16 Ply Doppelbereifung
Bremsen
Betriebsbremse
Vollhydraulisches Zweikreis Bremssystem mit nassen Lamellenbremsen in den Endantrieben
Feststellbremse
Mittels Federkraft angezogene und hydraulisch gelöste Lamellenbremse im Getriebe
Dauerbremse
Automatisch
Diverses
Tankinhalt
1 Tank zu 300 Liter Diesel 1 Tank zu 160 Liter Hydrauliköl Im Maschinenraum
Anhängelast
9'750 kg
Seilwinde
Keine
Höchstgeschwindigkeit
20 km/h
Elektrische Anlage
24 Volt 2 Batterien 12 Volt 120 Ah Minus Pol an Masse Im Maschinenraum Anlasser 24 Volt 4,5 kW Alternator 24 Volt 60 A
Sitzplätze
1 Person
Anzahl Fahrzeuge
4 Fahrzeuge
Im Truppeneinsatz
Ab 2011
Bemerkungen

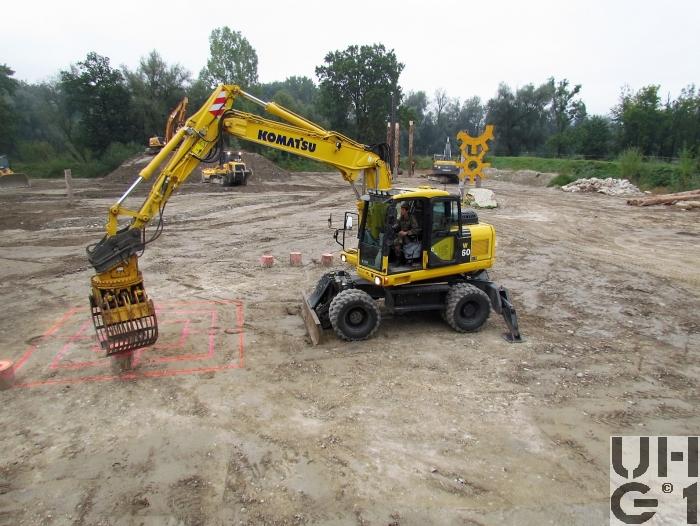

M+Nummern M+33598 Bagger M+33599 Bagger M+33600 Bagger, liquidiert September 2020 M+33601 Bagger für Holzumschlag
