RACO Dumper Modell 2500 HRK, Dumper 14 4,5 t 4x4

 RACO Dumper Modell 2500 HRK, Dumper 14 4,5 t 4x4  RACO Dumper Modell 2500 HRK, Dumper 14 4,5 t 4x4  RACO Dumper Modell 2500 HRK, Dumper 14 4,5 t 4x4  RACO Dumper Modell 2500 HRK, Dumper 14 4,5 t 4x4  RACO Dumper Modell 2500 HRK, Dumper 14 4,5 t 4x4


Abmessungen
Länge4'100 mm Fahrzeug
990 mm Ãœberhang vorne
1'210 mm Ãœberhang hinten
950 mm Fahrzeugmitte bis Hinterradmitte
950 mm Fahrzeugmitte bis Vorderradmitte
Breite1'928 mm Fahrzeug über Räder
1'900 mm Fahrzeug über Mulde
1'560 mm Spurweite vorne
1'560 mm Spurweite hinten
35° Knickwinkel
14° Pendelwinkel
Höhe2'805 mm Fahrzeug über Überrollbügel
2'087 mm Fahrzeug über Sitz
1'660 mm Fahrzeug über Mulde
438 mm Bodenfreiheit
Leergewicht3140 kg Fahrzeug
Nutzlast4'740 kg Fahrzeug
2'500 Liter Muldeninhalt gehäuft
1'800 Liter Muldeninhalt gestrichen
Gesamtgewicht7'880 kg Fahrzeug
Radstand1'900 mm
Wendekreis2'052 mm Wenderadius innen
4'050 mm Wenderadius aussen


Motor
TypKubota
Typ V3300-B
Zylinder4 Zylinder Reihenmotor
Viertakt
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Einlassventile
1 Auslassventil pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über Zahnräder
Bohrung98 mm
Hub110 mm
Hubraum3'318 cm³
Verdichtung21,8:1
TreibstoffDiesel
PS/kW69 PS / 51 kW bei 2'600 U/min
Drehmoment225 Nm bei 1'650 U/min


Kraftübertragung
GetriebeHydrostatischer Antrieb mit 2 Fahrstufen
Richtungsschalter via Kippschalter am Mulden-Bedienungsjoystick
KupplungHydrostat
AntriebAllradantrieb permanent
AchsenVorne
Starrachse
Antriebsachse mit Differential und Planetentriebwerk
Felgen 11.00 x 18
Bereifung 12,5-18/10 PR TL 128 G Mitas MPT-03
Hinten
Starrachse
Antriebsachse mit Differential und Planetentriebwerk
Verteilergetriebe angebaut
Felgen 11.00 x 18
Bereifung 12,5-18/10 PR TL 128 G Mitas MPT-03


Bremsen
BetriebsbremseHydraulische Fussbremse
Auf alle Räder wirkend
Mit Bremspedal betätigter 2-Kreis Bremszylinder wirkend auf die Lammellenbremsen in geschlossener Ausführung
FeststellbremseAuf die Lamellenbremse der Hinterräder wirkend
DauerbremseHydrostatisch


Diverses
Tankinhalt1 Tank zu 60 Liter Diesel
1 Tank zu 40 Liter Hydraulikoel
Anhängelast2'500 kg
140 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit0 - 11 km/h Gelände
0 - 30 km/h Strasse
50% Steigfähigkeit mit Last
25% Sichere zulässige Neigung in allen Fahrlagen
Elektrische Anlage12 Volt
1 Batterie 12 Volt 105 Ah
Minuspol an Masse
Anlasser 12 V 2,5 kW
Alternator 12 V 45 A
Sitzplätze1 Person
Anzahl Fahrzeuge3 Fahrzeuge
Im TruppeneinsatzAb 2014
BemerkungenM+Nummern

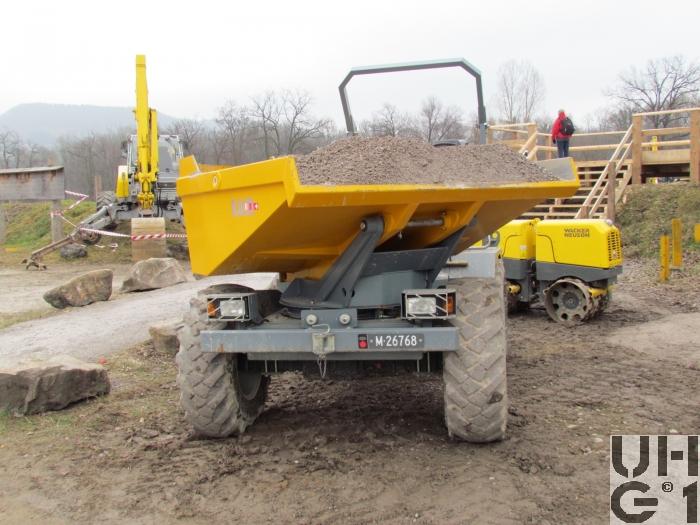

M+26768
M+26769
M+26770
