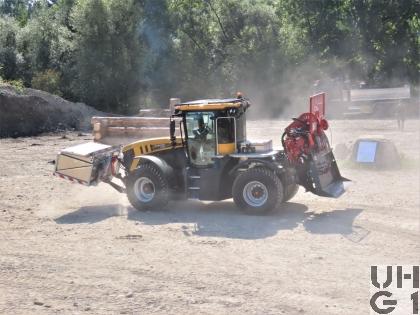

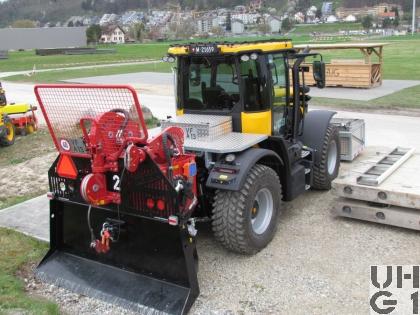

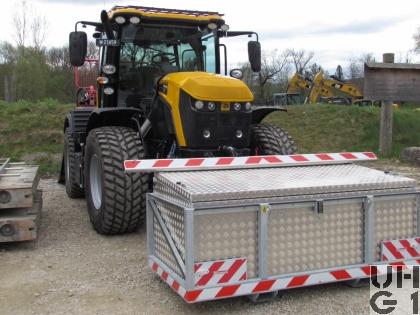

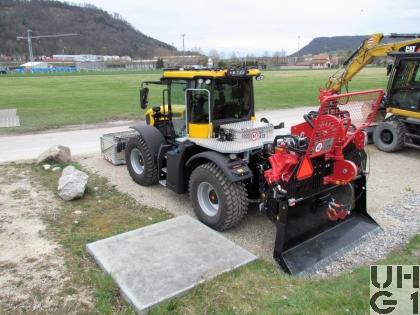

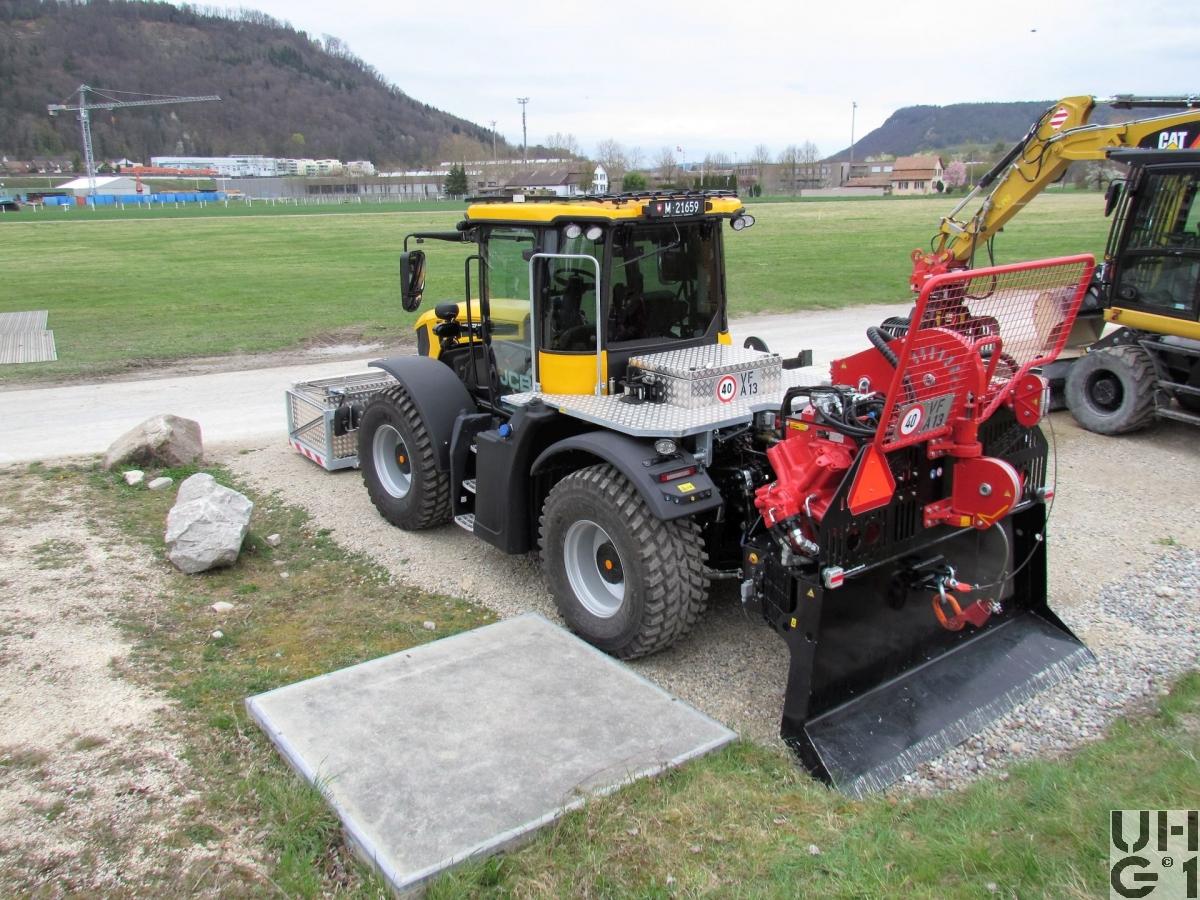

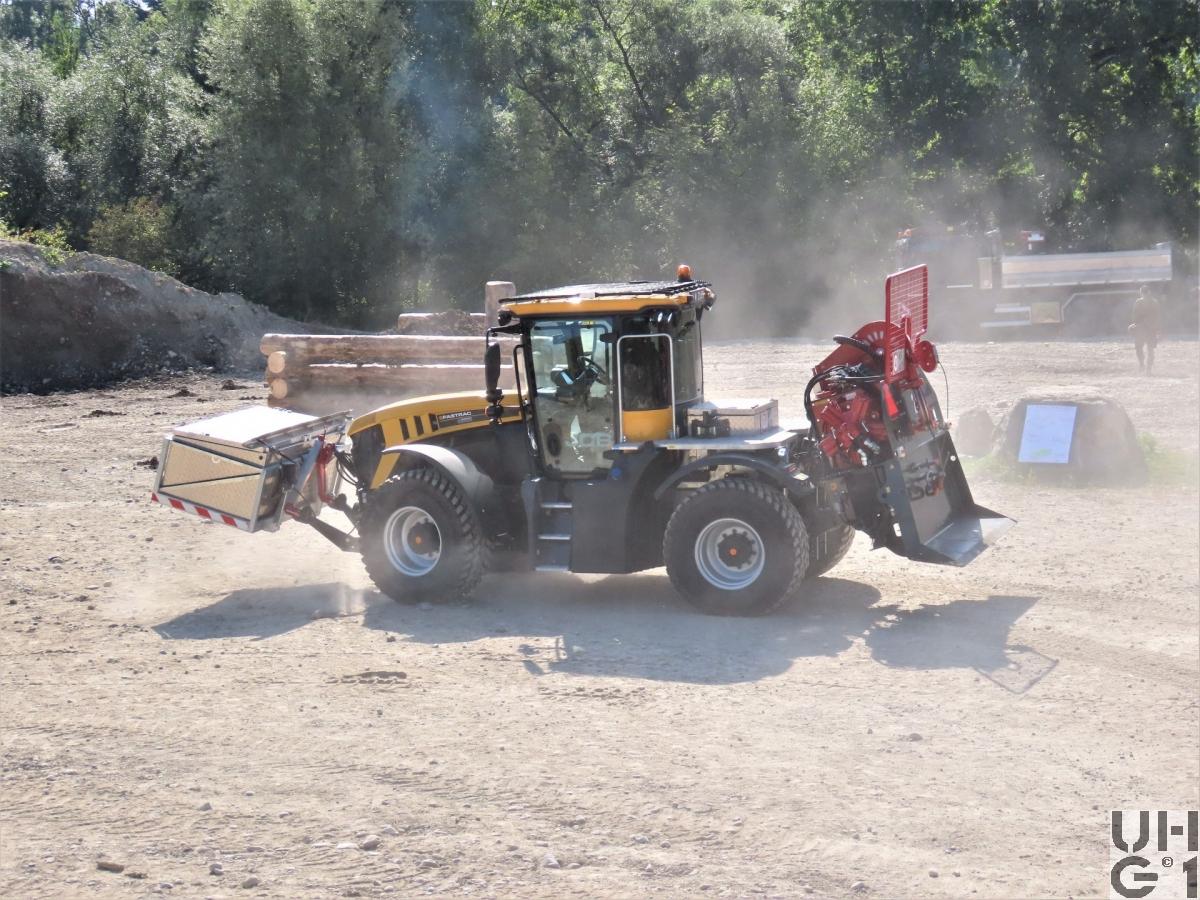

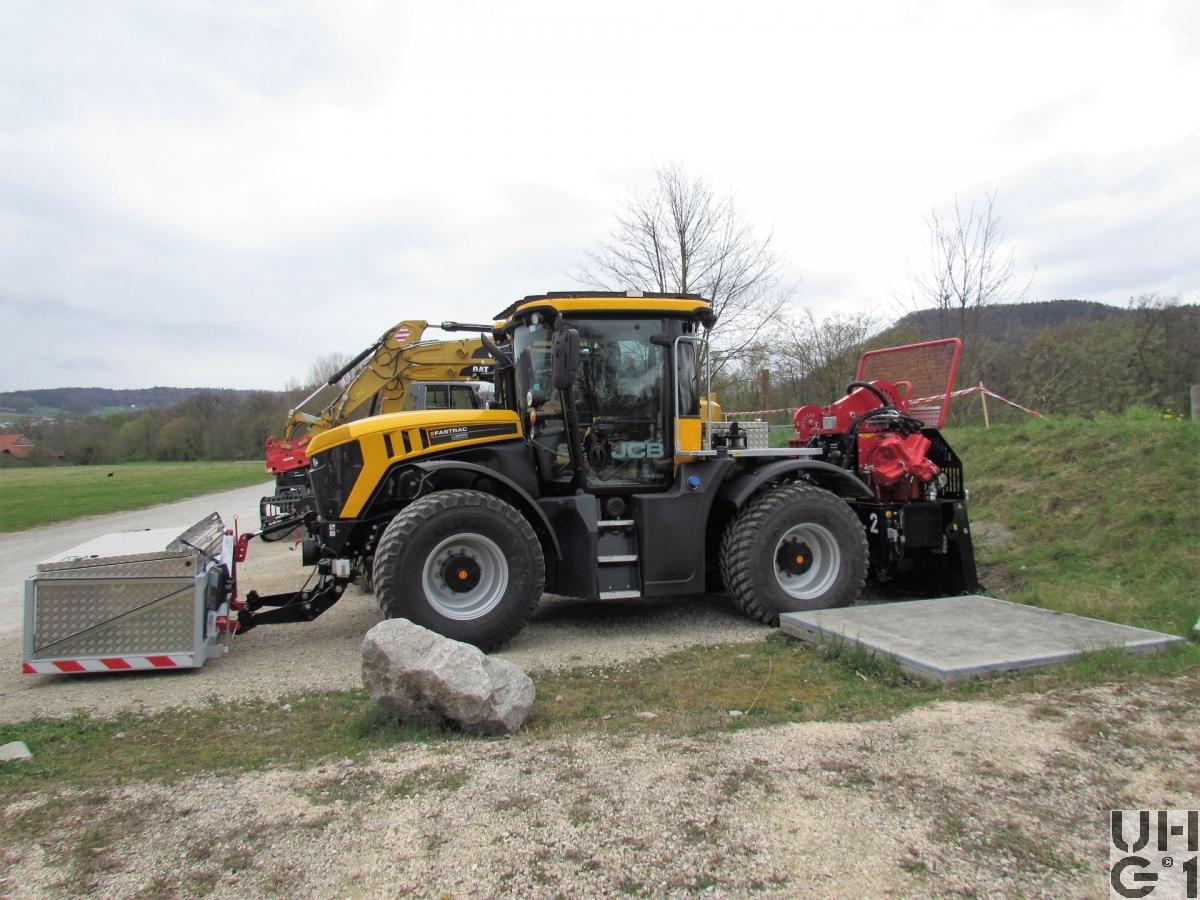

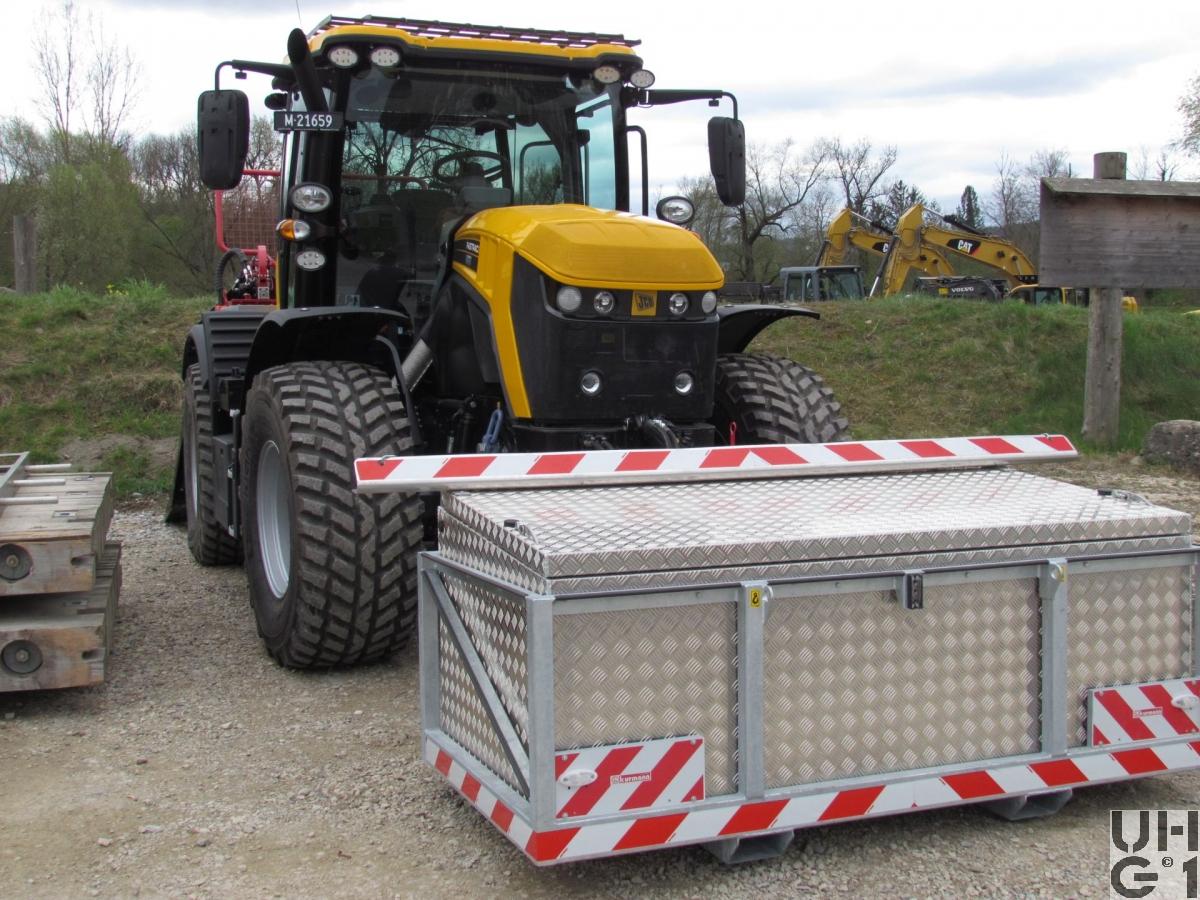

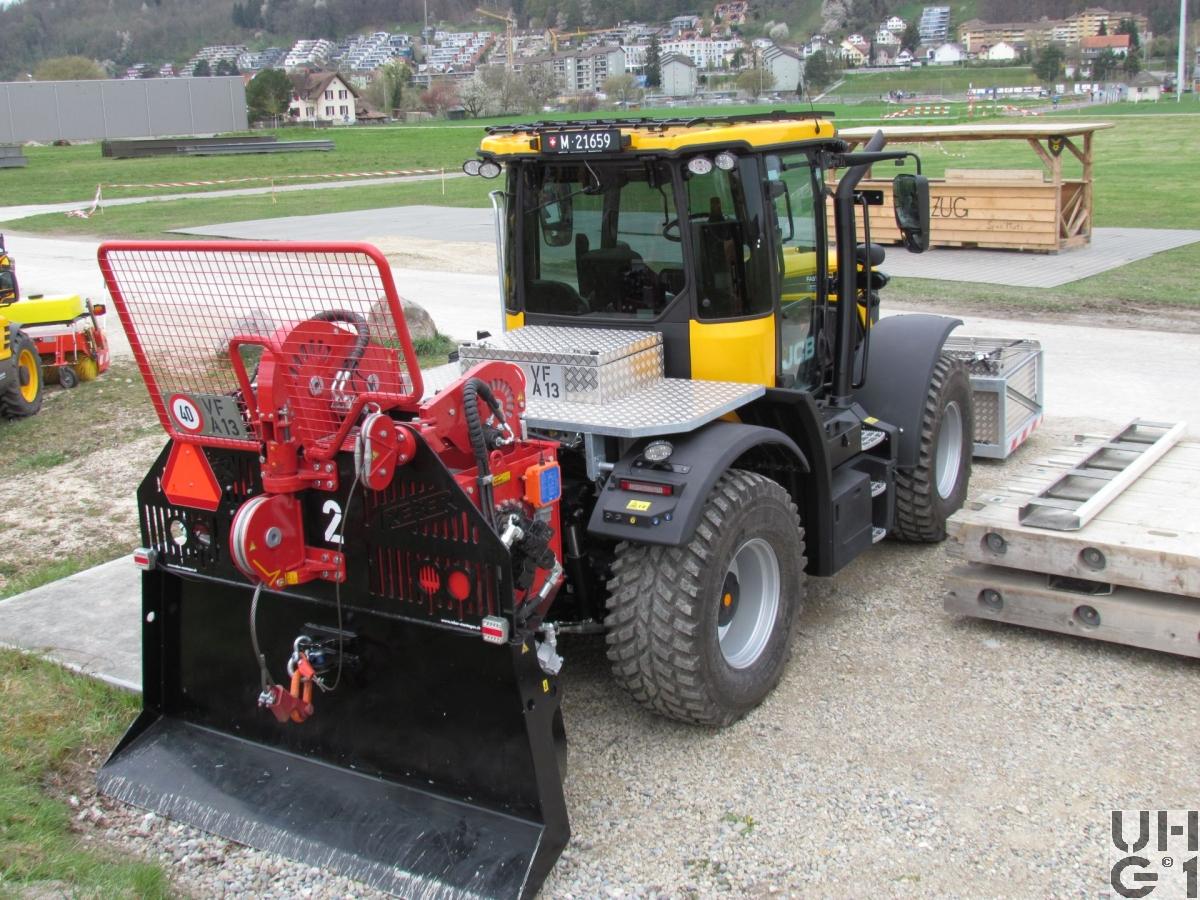

JCB Fastrac 4220, Mzw JCB mit Seilw 20 t Pfahlrz

JCB Fastrac 4220, Mzw JCB mit Seilw 20 t Pfahlrz JCB Fastrac 4220, Mzw JCB mit Seilw 20 t Pfahlrz JCB Fastrac 4220, Mzw JCB mit Seilw 20 t Pfahlrz JCB Fastrac 4220, Mzw JCB mit Seilw 20 t Pfahlrz JCB Fastrac 4220, Mzw JCB mit Seilw 20 t Pfahlrz


Abmessungen
Länge8'500 mm Fahrzeug mit System
5'400 mm Fahrzeug
Breite2'550 mm Fahrzeug mit System
2'550 mm Fahrzeug
1'785 mm Spurweite vorne
1'785 mm Spurweite hinten
Höhe3'200 mm Fahrzeug mit System
3'000 mm Fahrzeug
Leergewicht8'440 kg Fahrzeug
4'350 kg Seilwinde P25HY mit Hilswinde
880 kg Fronttransportbehälter
Nutzlast5'230 kg Systemgewicht
Gesamtgewicht13'670 kg Fahrzeug mit System
Radstand2'980 mm
Wendekreis9'800 mm


Motor
TypAGCO Sisu Power
Typ 66AWF
Zylinder6 Zylinder Reihenmotor
Viertakt
Bosch CP4-Commonrail
Turbolader
Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Bohrung108 mm
Hub120 mm
Hubraum6'600 cm³
Verdichtung16,3:1
TreibstoffDiesel
PS/kW235 PS / 175 kW bei
Drehmoment950 Nm bei 1'450 U/min


Kraftübertragung
GetriebeStufenloses Getriebe mit zwei Fahrstufen und sechs Betriebsarten
KupplungAutomatisch
AntriebAllradantrieb elektrohydraulisch zuschaltbar
AchsenVorne
Starrachse
Antriebsachse mit aussenliegender Planetenuntersetzung in den Radnaben
Doppeltwirkende hydraulische Vollfederung
Stabilisator
Bereifung Nokian Tri 2 500/70R24
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit aussenliegender Planetenuntersetzung in den Radnaben
Doppeltwirkende hydraulische Vollfederung
Stabilisator
Bereifung Nokian Tri 2 500/70R24
Einfachbereifung


Bremsen
BetriebsbremseLuftdruckbremsanlage, hydraulisch gestützt
Aussenliegende Scheibenbremsen
ABS
Hillholdfunktion
FeststellbremseFederspeicher
DauerbremseHydrostatisch


Diverses
Tankinhalt1 Tank Kunststoff zu 390 Liter Diesel
1 Tank zu 130 Liter Hydrauliköl
1 Tank zu 45 Liter AdBlue
Anhängelast0 kg
SeilwindeHauptwinde
Hersteller Reber
Typ P25Hy
2'540 mm Länge
1'280 mm Breite
2'680 mm Höhe mit schutzgitter
4'350 kg Gewicht
27'000 kg Zugkraft Trommel leer
20'000 kg Zugkraft Trommel voll
180 m Seillänge
18,5 mm Seildurchmesser
Hilfswinde
Hersteller Reber
Typ HW4
4'000 kg Zugkraft Trommel leer
3'000 kg Zugkraft Trommel voll
400 m Seillänge
8 mm Seildurchmesser
Höchstgeschwindigkeit30 km/h niedriege Fahrstufe
60 km/h hohe Fahrstufe
Elektrische Anlage12 Volt
2 Batterien 12 Volt 110 Ah
Minus Pol an Masse
Anlasser 12 Volt 7,8 kW
Alternator 12 Volt 200 A
Sitzplätze1 Person
Anzahl Fahrzeuge4 Fahrzeuge
Im TruppeneinsatzAb 2018
BemerkungenLieferanten
Fahrzeug JBC-Werk Cheadle, Staffordshire England
Fahrzeug Kurmann Technik AG, CH- 6017 Ruswil
Seilwinde Paul Weber AG, CH-6170 Schüpfheim
