Faun AK 3, Str Reinigungsw 3x2

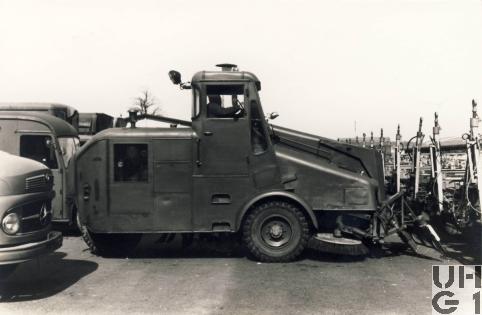

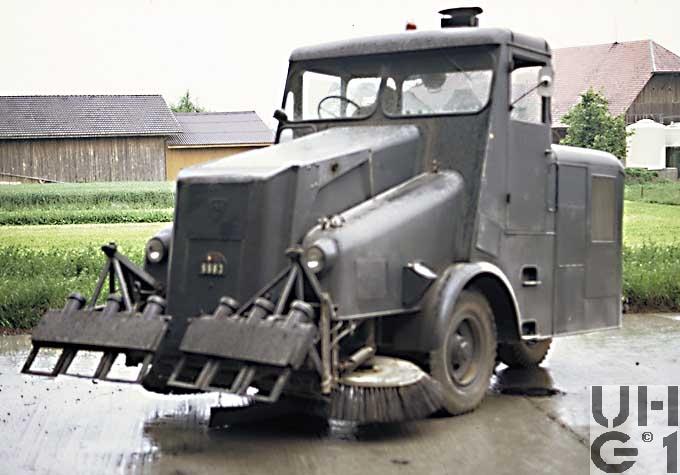

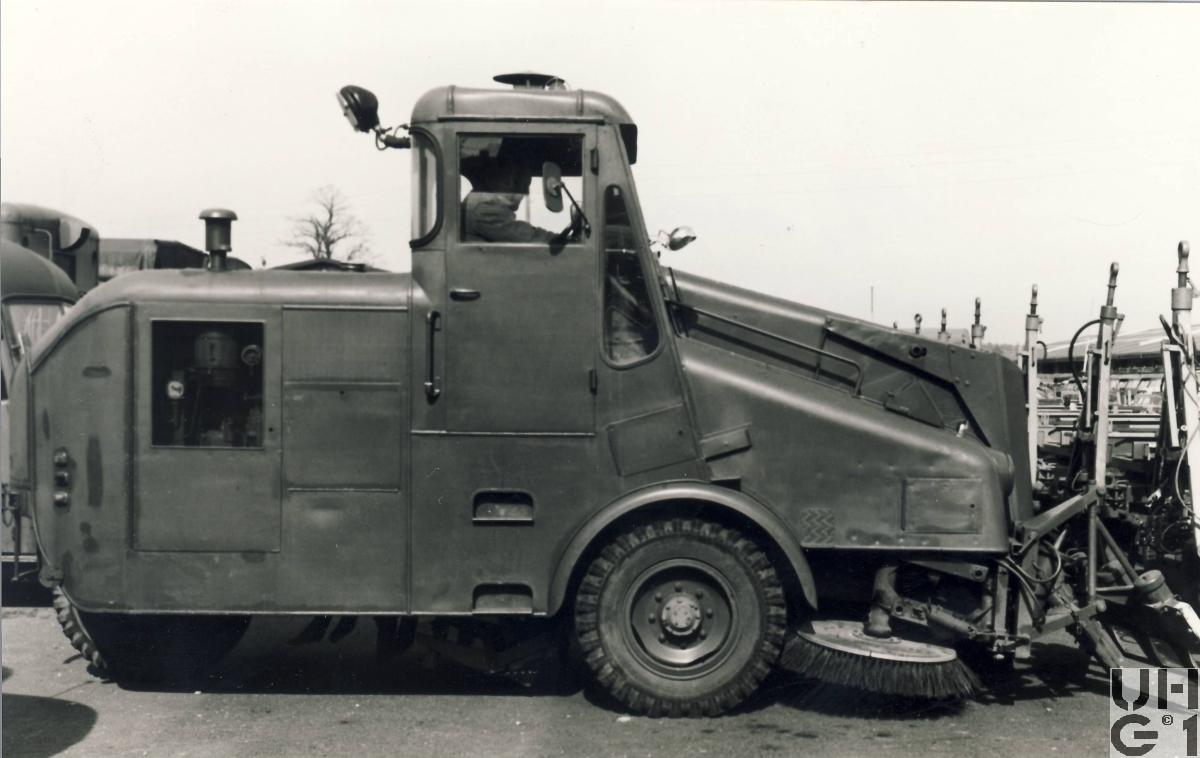

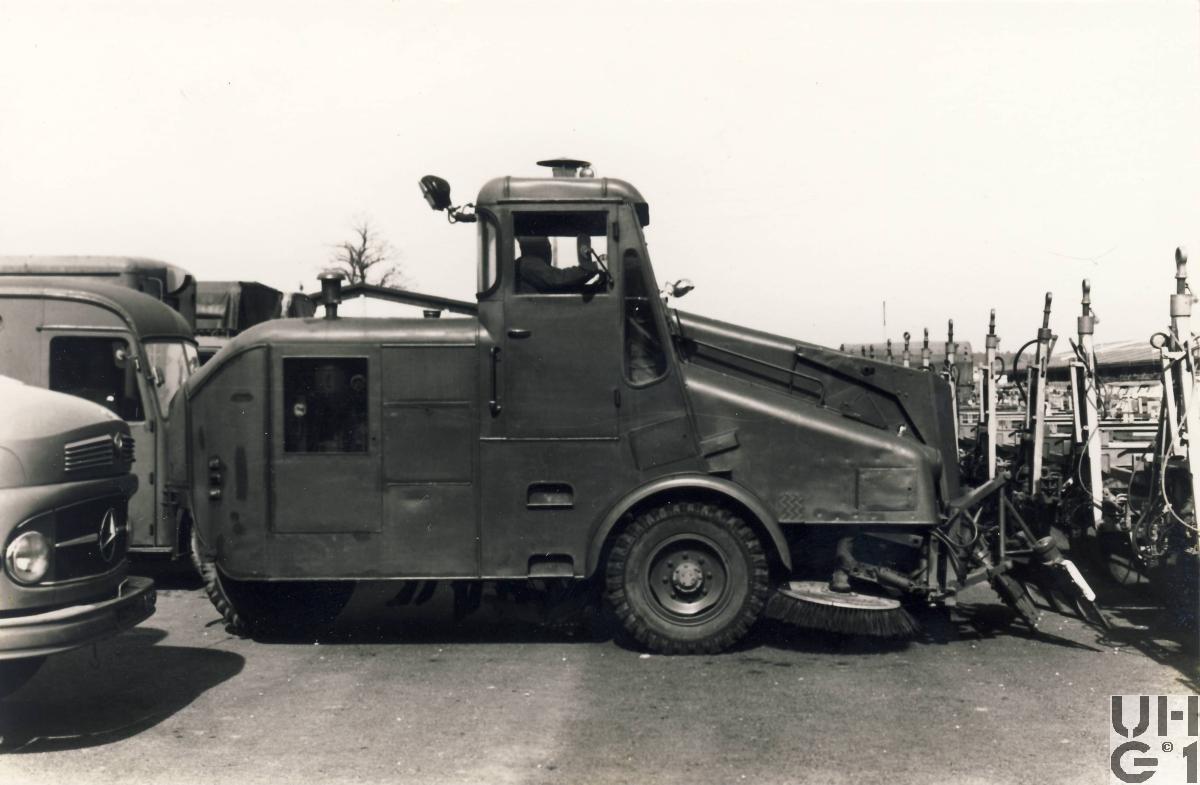

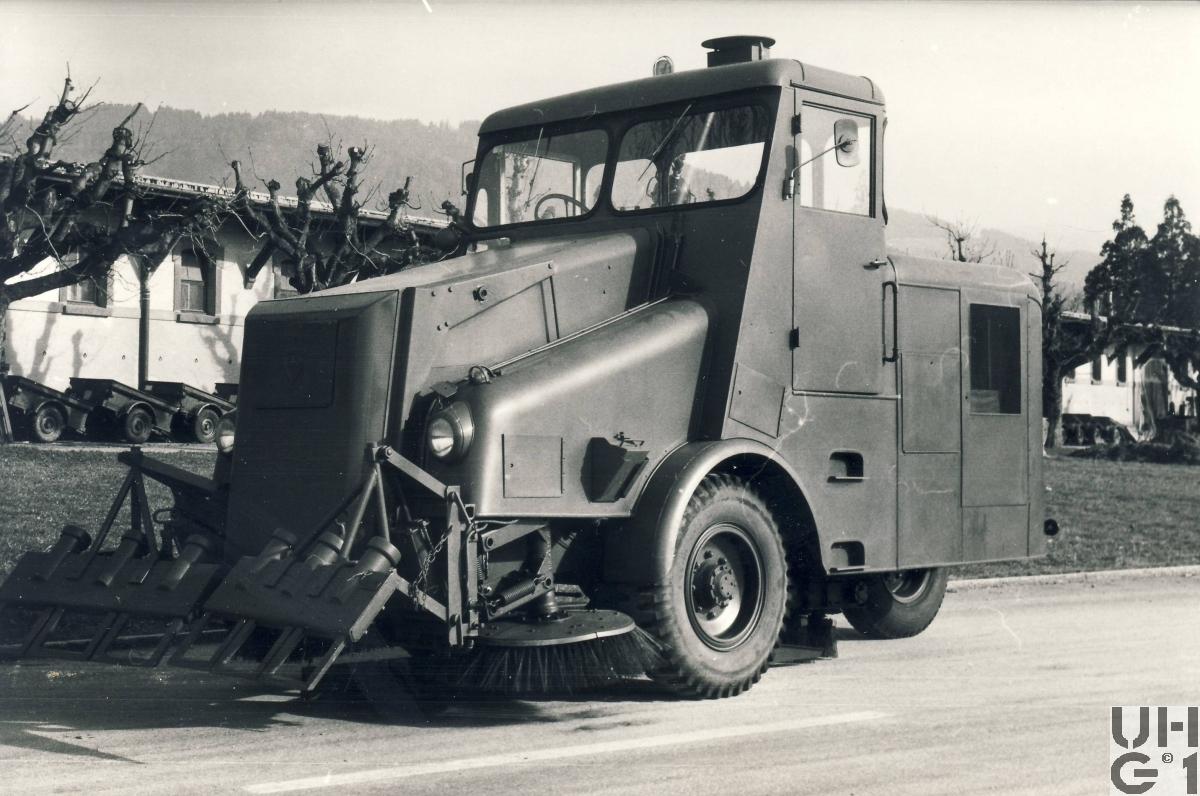

Faun AK 3, Str Reinigungsw 3x2, Bild Armasuisse Faun AK 3, Str Reinigungsw 3x2, Bild K+W Thun Faun AK 3, Str Reinigungsw 3x2, Bild K+W Thun Faun AK 3, Str Reinigungsw 3x2, Bild K+W Thun



Abmessungen
Länge6'000 mm Fahrzeug
5'130 mm Fahrzeug ohne Kratzgerät
1'755 mm Überhang vorne
675 mm Überhang hinten
Breite2'300 mm Fahrzeug
1'630 mm Spurweite vorne
Höhe3'100 mm Fahrzeug
Leergewicht5'500 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht5'500 kg Fahrzeug
5'100 kg Max. Achslast vorne
2'550 kg Max. Achslast hinten
Radstand2'700 mm
Wendekreis8'400 mm


Motor
TypHersteller Ford
Zylinder4 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Solex
Typ 32 BJB
Bauart Fallstromvergaser
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über unten liegende Nockenwelle, Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über schrägverzahnte Zahnräder
Bohrung98,4 mm
Hub108 mm
Hubraum3'285 cm³
Verdichtung4,6:1
TreibstoffBenzin
PS/kW50 PS / 36,77 kW bei 2'500 U/min
Drehmoment185 mkg bei 1'500 U/min


Kraftübertragung
GetriebeHersteller Ford
Mechanisches Stufengetriebe
Schalthebel links neben Fahrersitz
Kugelschaltung über Gelenkwelle
4 Gang Getriebe
Übersetzung:
1. Gang 6,40:1
2. Gang 3,09:1
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1
KupplungEinscheiben Trockenkupplung
Hersteller Ford
AntriebVorderachse
Spiralverzahnter Kegelradantrieb mit Ausgleichsgetriebe
Übersetzung: 4,50:1
AchsenVorne
Starrachse
Achsantrieb am rechten Rad
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Gummipuffer
Bereifung 9,00 x 20, 14 Ply
Einfachbereifung
Hinten
Das lenkbare Hinterrad wird in einer aus Blech gepressten Gabel gehalten, die in einem mit dem Rahmen verschraubten Lagerbock drehbar und federnd gelagert ist
Schraubendruckfeder
Teleskopstossdämpfer
Bereifung 9,00 x 20, 14 Ply
Einfachbereifung


Bremsen
BetriebsbremseEinkreis Druckluft Bremsanlage
Auf Vorderachse wirkend
400 mm Bremstrommeldurchmesser
FeststellbremseAussenbandbremse
Auf Kegelradgetriebe zum Achsantrieb auf Aussenband
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 70 Liter Benzin
Im Heck auf der rechten Fahrzeugseite
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit25 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 84 Ah
Im Motorraum
Minuspol an Masse
Anlasser Bosch EJD 1,8/12/R 19
Lichtmaschine Bosch RJH 130/12/2000/R
Sitzplätze2 Personen
Anzahl Fahrzeuge
Im Truppeneinsatz
BemerkungenKehrwerk
System
2 Tellerbesen
1 Aufnehmendes Besenband
1 Aufkehrschaufel
1 Aufkehrblech
1 Kehrrichtsammelbehälter

Tellerbesen
Rundbesen aus 4 Segmenten bestehend
Stahlborsten Flachstahl

Besenband
26 Piassavabesen
6 Stahlbesen

Kehrrichtsammelbehälter
Inhalt ca. 2 m3

Hubvorrichtung
Besenband und Tellerbesen durch Druckluft

Sprenganlage
Wasserbehälterinhalt ca. 500 Liter
Füllung ab Hydrant
Sprengwasserpumpe Typ HV 25
12 Sprengdüsen
