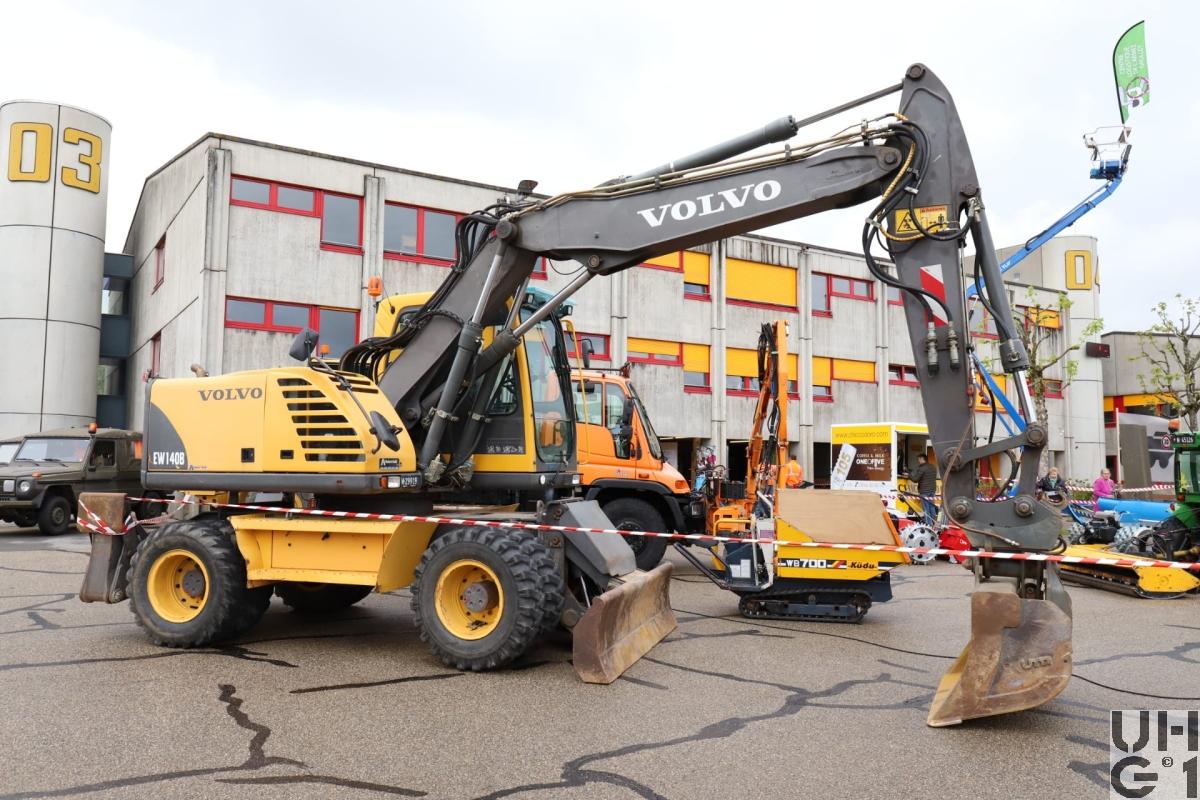

Volvo EW140B, Bagger GG 16 t 4x4

 Volvo EW140B, Bagger GG 16 t 4x4



Abmessungen
Länge7'800 mm Fahrzeug
4'780 mm Fahrzeug Unterwagen mit Planierschild und Pratzen hinten
1'145 mm Überhang vorne
810 mm Überhang hinten
Breite2'540 mm Fahrzeug
2'500 mm Fahrzeug Oberwagen
3'920 mm Fahrzeug mit Pratzen abgesenkt
2'550 mm Planierschild
1'915 mm Spurbreite
Höhe3'1130 mm Fahrzeug über Kabine
1'270 mm Bodenfreiheit unter Gegengewicht
325 mm Bodenfreiheit unter Achsen
Leergewicht15'650 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht15'650 kg Fahrzeug
Radstand2'600 mm
Wendekreis6'900 mm


Motor
TypVolvo
Typ D5D EbE2
Zylinder4 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Turbolader
Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Bohrung108 mm
Hub130 mm
Hubraum4'800 cm³
Verdichtung15,8:1
TreibstoffDiesel
PS/kW123 PS / 92 kW bei 1'900 U/min
Drehmoment555 Nm bei 1'400 U/min


Kraftübertragung
GetriebeZweistufiges Lastschaltgetriebe
KupplungAutomatisch
AntriebAllradantrieb
Kraftübertragung über einen hydraulischen Axialkolbenverstellmotor und ein zweistufiges Lastschaltgetriebe auf die Kardanwellen
AchsenVorne
Starrachse
Pendelachse
Automatische oder manuelle Sperre der Pendelachse
Pendelwinkel +/- 9°
Bereifung 10,00x20
Zwillingsbereifung
Hinten
Starrachse
Bereifung 10,00x20
Zwillingsbereifung


Bremsen
BetriebsbremseServohydraulisch betätigte Zweikreisbremsanlage mit wartungsfreien, nassen Lamellenbremsen
FeststellbremseDie im Getriebe integrierte Feststellbremse (Nasse Lamellenbremse) wird mit Federkraft aktiviert, bzw. hydraulisch gelöst
DauerbremseAutomatisch


Diverses
Tankinhalt1 Tank zu 250 Liter Diesel
1 Tank zu 120 Liter Hydrauliköl
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit20 km/h Strassengang langsam
30 km/h Strassengang schnell
5,30 km/h Geländegang langsam
7,80 km/h Geländegang schnell
3,10 km/h Kriechgang
Elektrische Anlage24 Volt
2 Batterien 12 Volt 140 Ah
Minuspol an Masse
Anlasser 24 Volt 4,8 kW
Alternator 24 Volt 80 A
Sitzplätze1 Person
Anzahl Fahrzeuge1 Fahrzeug
Im Truppeneinsatz
BemerkungenM+Nummer
M+29919
