VW Transporter T2b, Ambw 2 Liegepl L 4x2

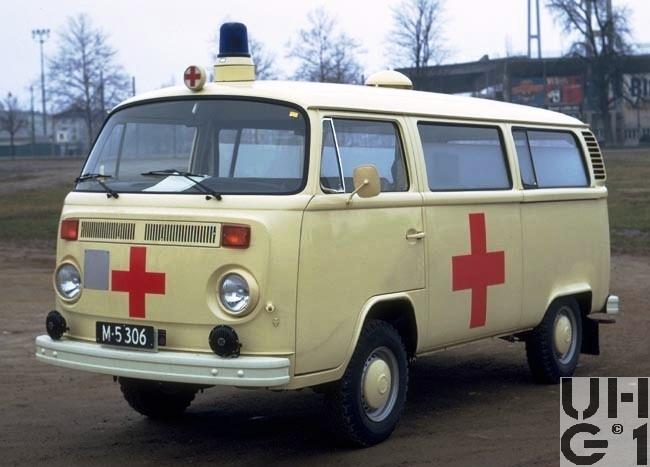

VW Transporter T2b, Ambw 2 Liegepl L 4x2, Bild Armasuisse



Abmessungen
Länge4'505 mm Fahrzeug
2'800 mm Laderaum
1'130 mm Überhang vorne
867 mm Überhang hinten
22° Überhagwinkel vorne
20° Überhagwinkel hinten
Breite1'770 mm Fahrzeug
1'560 mm Laderaum
1'060 mm Schiebetüre rechts
1'230 mm Heckklappe
1'395 mm Spurweite vorne
1'455 mm Spurweite hinten
Höhe2'210 mm Fahrzeug
1'385 mm Laderaum
1'225 mm Schiebetüre rechts
730 mm Heckklappe
185 mm Bodenfreiheit
Leergewicht1'475 kg Fahrzeug
Nutzlast700 kg Fahrzeug
Gesamtgewicht2'175 kg Fahrzeug
1'010 kg Max. Achslast vorne
1'090 kg Max. Achslast hinten
Radstand2'400 mm
Wendekreis11'800 mm


Motor
TypVW
Zylinder4 Zylinder Boxermotor
Vergaser
Hersteller Solex
Typ 30 PICT-3
Fallstromvergaser mit Startautomatik
KühlsystemLuftkühlsystem
Thermostatisch gesteuert durch Gebläse
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über Tassenstössel, Stösselstangen und Kipphebel betätigt
Nockenwellenantrieb über schrägverzahnte Stirnräder
Bohrung85,5 mm
Hub69,0 mm
Hubraum1'584 cm³
Verdichtung7,5:1
TreibstoffBenzin
PS/kW50 PS / 36,8 kW bei 4'000 U/min
Drehmoment106 Nm bei 2'800 U/min


Kraftübertragung
GetriebeHersteller VW
4 Gang Getriebe
Voll- und Sperrsynchronisiert
4 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
1. Gang 3,800:1
2. Gang 2,060:1
3. Gang 1,260:1
4. Gang 0,822:1
R. Gang 3,610:1

Ausgleichsgetriebe
Übersetzung
5,375:1

Fernschaltung durch Mittelschalthebel
Doppelgelenkwellen auf die Hinterräder
KupplungEinscheiben Trockenkupplung
Mechanisch über Kabelzug betätigt
AntriebHinterräder
AchsenVorne
Einzelradaufhängung
2 durchgehende vierkant Drehfederstäbe
Je 2 Kurbellängslenker
Doppeltwirkende Teleskopstossdämpfer
Drehstabstabilisator
Bereifung 185R14C 6 Ply
Einfachbereifung
Hinten
Einzelradaufhängung
1 runder Federstab auf jeder Seite, querliegend
Doppelgelenkachswellen mit Achslenker
Doppeltwirkende Teleskopstossdämpfer
Bereifung 185R14C 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreis Bremsanlage
Auf alle Räder wirkend
Verzögerungsabhängiger Bremskraftregler
Scheibenbremsen vorne, 278 mm Durchmesser
Trommelbremsen hinten, 252 mm Durchmesser
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 57 Liter Benzin
Über der Hinterachse
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit110 km/h
4,20 km/h im kleinsten Gang
Elektrische Anlage12 Volt
1 Batterie 12 Volt 45 Ah
Minus Pol an Masse
Sitzplätze3 Personen vorne
4 Personen hinten sitzend
Oder 2 Personen hinten liegend
Anzahl Fahrzeuge? Fahrzeuge
Im TruppeneinsatzAb 1970
