Radfahrzeuge > Flugplatzfahrzeuge > Chevrolet NQ - G 7128, Kranw leicht 4x4

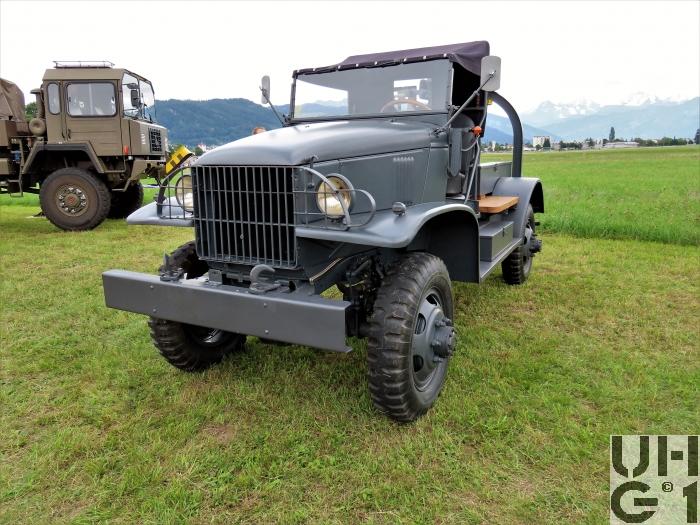

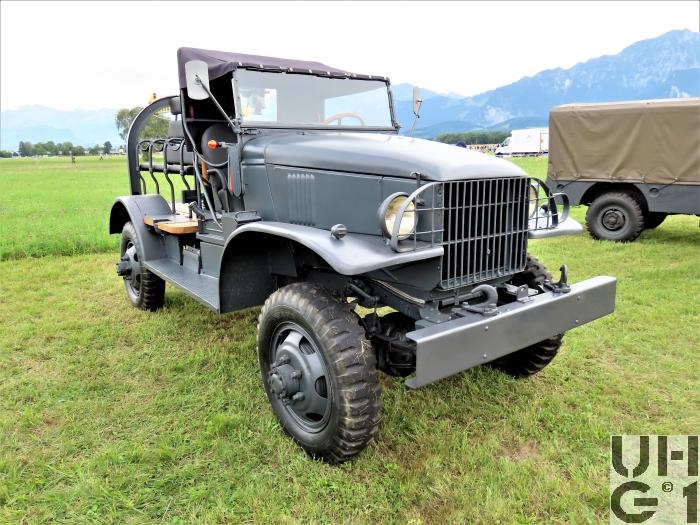

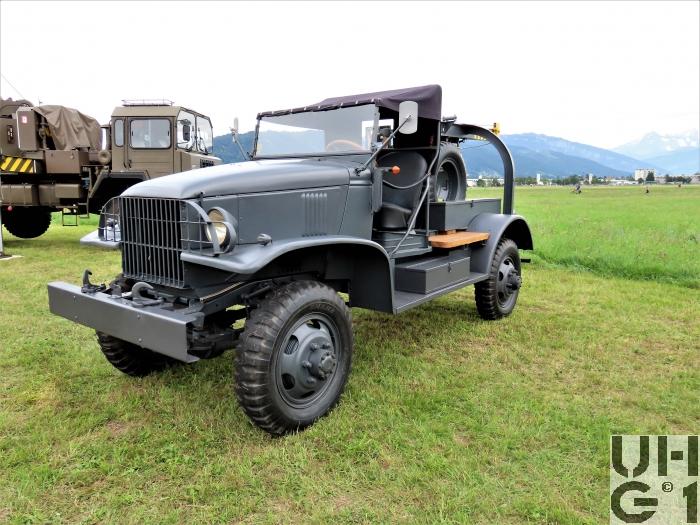

Chevrolet NQ - G 7128, Kranw leicht 4x4
Abmessungen | |
|---|---|
| Länge | 5'610 mm Fahrzeug 45° Überhangwinkel vorne 38° Überhangwinkel hinten |
| Breite | 1'830 mm Fahrzeug 1'450 mm Spurweite vorne 1'450 mm Spurweite hinten |
| Höhe | 2'320 mm Fahrzeug 810 mm Watfähigkeit 250 mm Bodenfreiheit |
| Leergewicht | 2'872 kg Fahrzeug |
| Nutzlast | 908 kg Fahrzeug |
| Gesamtgewicht | 3'780 kg Fahrzeug 1'850 kg Max. Achslast vorne 2'150 kg Max. Achslast hinten |
| Radstand | 3'175 mm |
| Wendekreis | 7'930 mm |
Motor | |
| Typ | Chevrolet Typ BV 1001 UP |
| Zylinder | 6 Zylinder Reihenmotor Viertakt Vergaser Hersteller Carter Typ W1-515-S |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 2 Ventile pro Zylinder Hängende Ventile von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt |
| Bohrung | 90,488 mm |
| Hub | 100,01 mm |
| Hubraum | 3'850,96 cm³ |
| Verdichtung | 6,62:1 |
| Treibstoff | Benzin |
| PS/kW | 83 PS / 61 kW bei 3'100 U/min |
| Drehmoment | 249,4 Nm bei 1'000 U/min |
Kraftübertragung | |
| Getriebe | Hauptgetriebe Mechanisches Schubrad Wechselgetriebe 4 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Verteilergetriebe Mechanisches 2 Gang Verteilergetriebe Geländegang Bedienung der Schaltung 1 Schalthebel Hauptgetriebe 1 Schalthebel Verteilergetriebe 1 Schalthebel Vorderradantrieb |
| Kupplung | Hersteller Borg + Beck Einscheiben Trockenkupplung Mechanisch über Gestänge betätigt |
| Antrieb | Hinterradantrieb Vorderradantrieb zuschaltbar |
| Achsen | Vorne Hersteller Chevrolet Starrachse Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung Radantrieb über homokinetische Antriebsgelenke Halbelliptische Längsblattfedern Hydraulische Hebelstossdämpfer Bereifung 7.50 - 20, 8 Ply Einfachbereifung Hinten Hersteller Chevrolet Starrachse Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung Radantrieb über Differentialwellen Halbelliptische Längsblattfedern Hydraulische Hebelstossdämpfer Bereifung 7.50 - 20, 8 Ply Einfachbereifung |
Bremsen | |
| Betriebsbremse | Hydraulische Einkreis Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten |
| Feststellbremse | Mechanische Aussenbandbremse Auf Kardanwelle wirkend |
| Dauerbremse | Keine |
Diverses | |
| Tankinhalt | 1 Tank Stahl zu 113,56 Liter Benzin Unter dem Beifahrersitz |
| Anhängelast | 2'000 kg |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 77 km/h |
| Elektrische Anlage | 6 Volt 1 Batterie à  6 Volt 110 Ah Minus Pol an Masse Rechts am Chassis Anlasser über Fussschalter betätigt |
| Sitzplätze | 5 Personen 2 Personen in der Kabine 3 Personen auf dem Aufbau |
| Anzahl Fahrzeuge | 4 Fahrzeuge |
| Im Truppeneinsatz | 1945 bis 1982 |

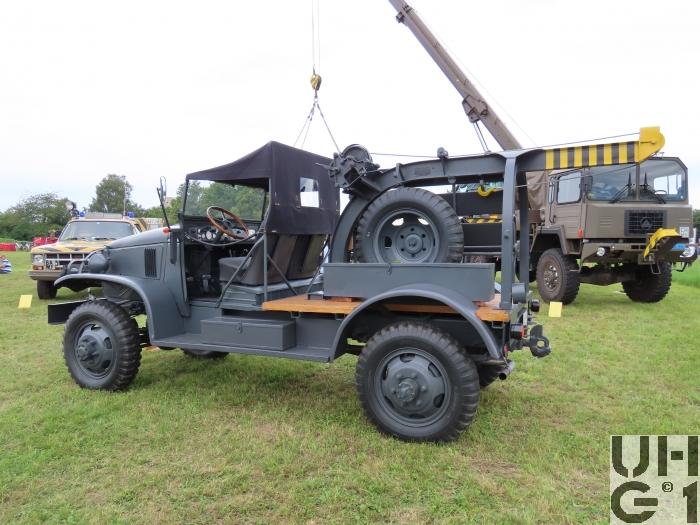

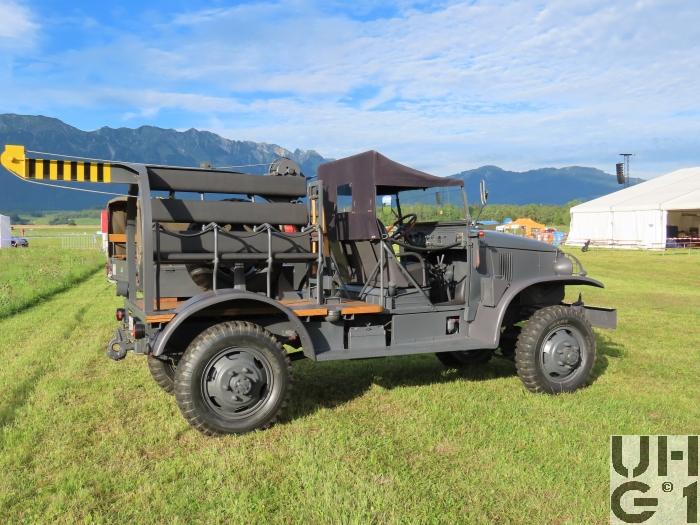

| Bemerkungen | Aufbau Kranaufbau mit Handantrieb 1'000 kg Hebelast M+Nummern M+28521 bis M+28524 Es wurden von 1940 bis 1944 Total 7868 Fahrzeuge hergestellt |
