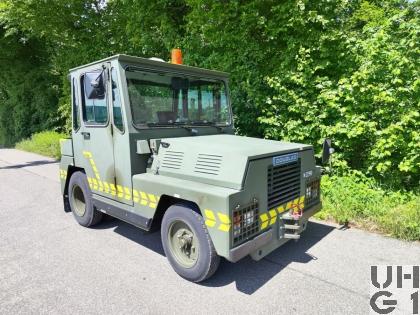

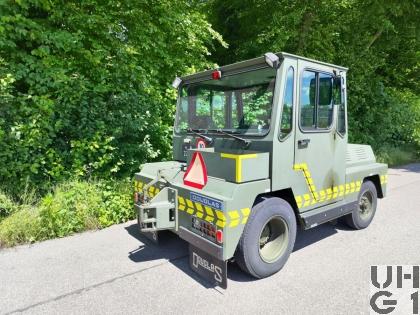

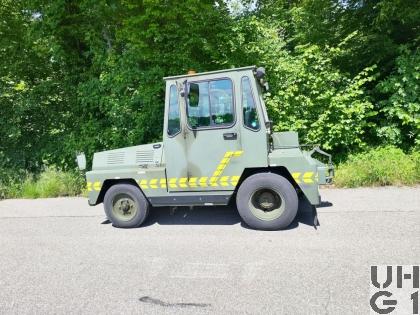

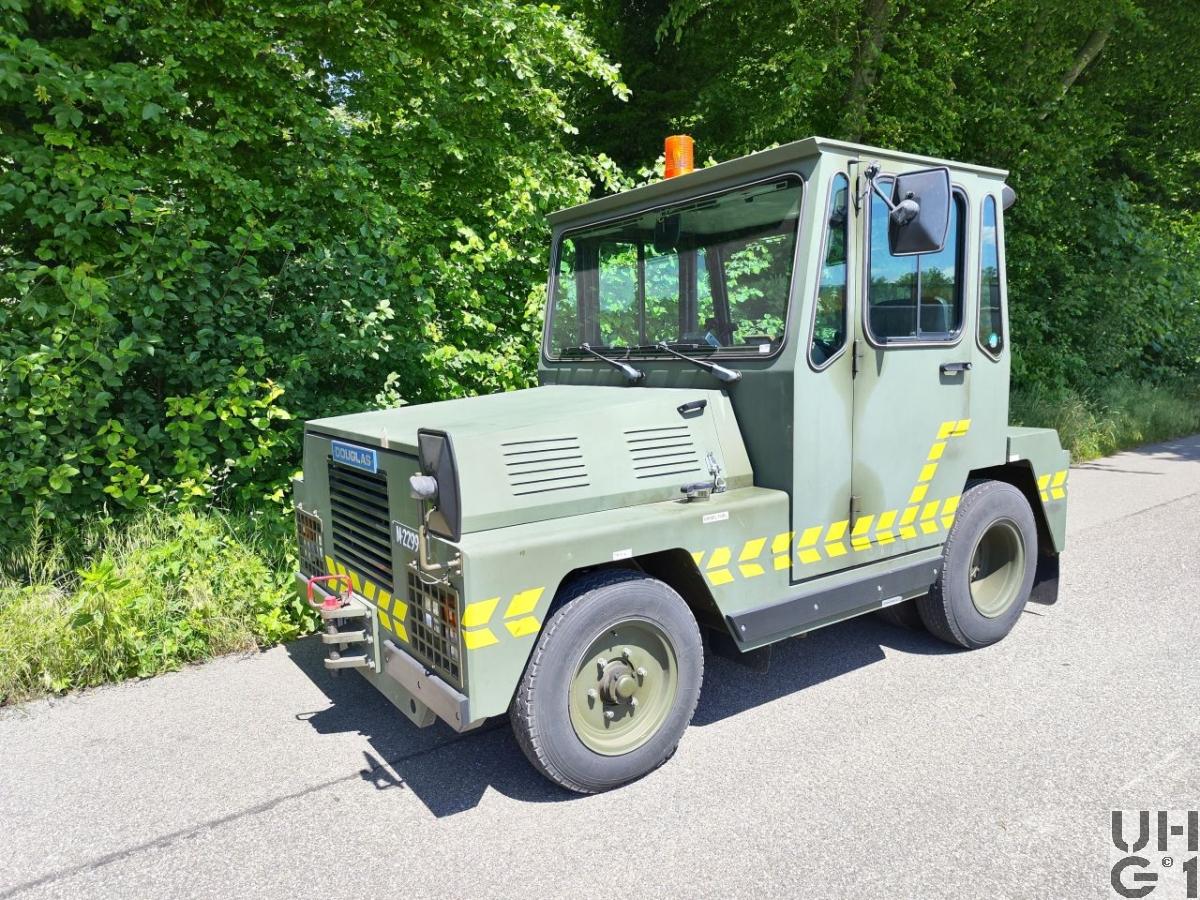

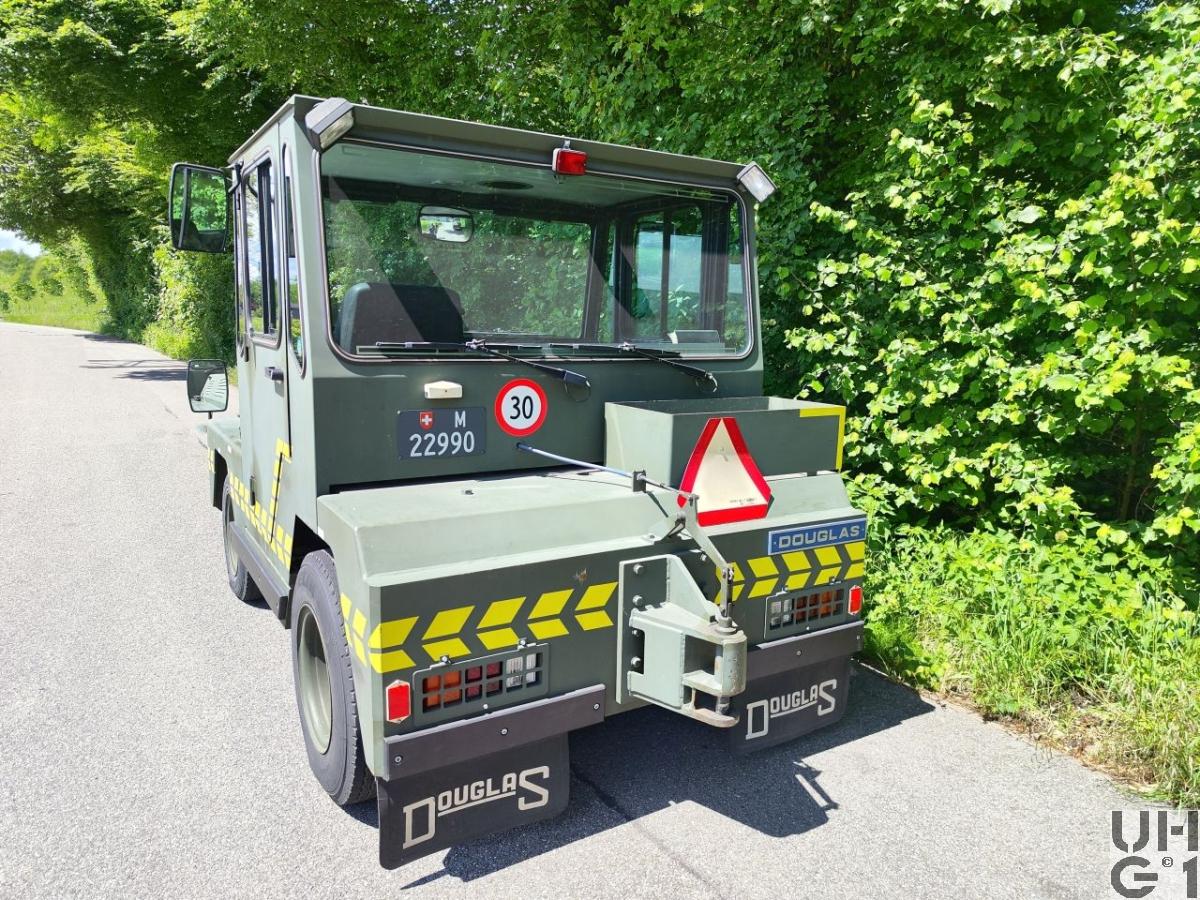

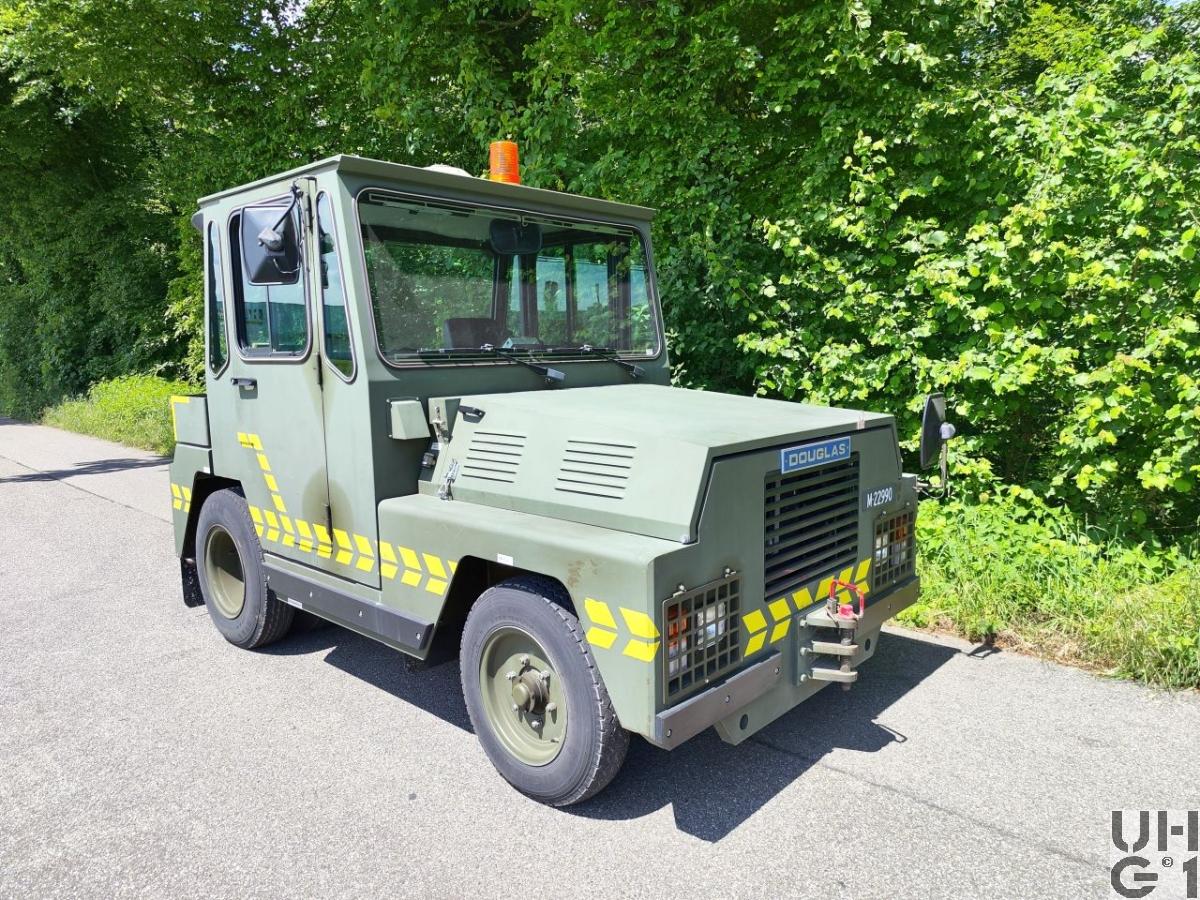

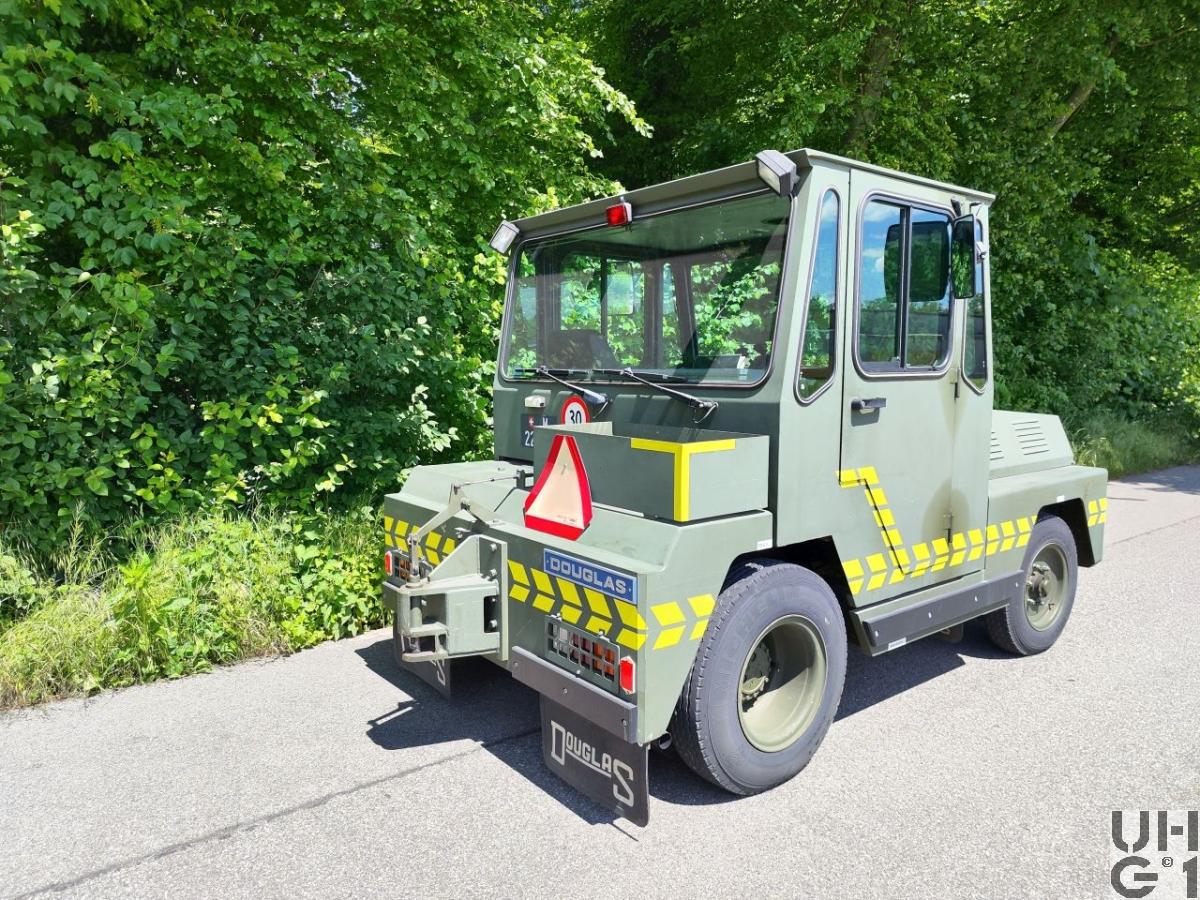

Douglas Tugmaster DC 5, Flugzeugschlepper 24 t 4x2

Douglas Tugmaster DC 5, Flugzeugschlepper 24 t 4x2 Douglas Tugmaster DC 5, Flugzeugschlepper 24 t 4x2 Douglas Tugmaster DC 5, Flugzeugschlepper 24 t 4x2 Douglas Tugmaster DC 5, Flugzeugschlepper 24 t 4x2 Douglas Tugmaster DC 5, Flugzeugschlepper 24 t 4x2


Abmessungen
Länge3'860 mm Fahrzeug mit Schleppdrehbolzen
3'345 mm Fahrzeug ohne Schleppdrehbolzen
Breite1'890 mm Fahrzeug
Höhe2'355 mm Fahrzeug über Drehlicht
2'270 mm Fahrzeug über Kühlgerät
2'150 mm Fahrzeug über Kabinendach
1'275 mm Fahrzeug über Motorhaube hinten
1'190 mm Fahrzeug über Motorhaube vorne
1'225 mm Fahrzeug über Materialksten hinten
980 mm Fahrzeug über Kotflügel hinten
915 mm Fahrzeug über Kotflügel vorne
450 / 355 mm Zugvorrichtung vorne
440 mm Zugvorrichtung hinten
Leergewicht7'100 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht7'100 kg Fahrzeug
Radstand2'150 mm
Wendekreis9'840 mm


Motor
TypPerkins
Typ 1004-2
Zylinder4 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlich liegender Nockenwelle über Stöselstangen und Kipphebel betätigt
Bohrung100 mm
Hub127 mm
Hubraum4'233 cm³
Verdichtung16,5:1
TreibstoffDiesel
PS/kW81 PS / 60 kW bei 2'200 U/min
Drehmoment


Kraftübertragung
GetriebeHersteller Clark Hurth
Typ 18306
3 Gang Automat
3 Vorwärtsgänge
1 Rückwärtsgang
KupplungDrehmomentwandler
AntriebHinterachse über eine Zapfwelle
AchsenVorderachse
Starrachse
Halbelliptische Längsblattfedern
Bereifung
Michelin XCA 6.5 x 16
Hinterachse
Starrachse
Antriebsachse mit Doppelreduktionsübersetzung
Halbelliptische Längsblattfedern
Bereifung Michelin XZA 7.5 x 16


Bremsen
BetriebsbremseHydraulische Zweikreis Bremsanlage mit Servounterstützung
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 81 Liter Diesel
Anhängelast24'000 kg
SeilwindeKeine
Höchstgeschwindigkeit25 km/h
Elektrische Anlage12 Volt
Sitzplätze3 Personen
Anzahl Fahrzeuge12 Fahrzeuge
Im TruppeneinsatzAb 1999
BemerkungenEinsatz
Als  F/A-18 Hornet (34 Flugzeuge) Schlepper auf den Flugplätzen beschafft
