Willys Overland CJ-5, Anlasswagen L gl 4x4

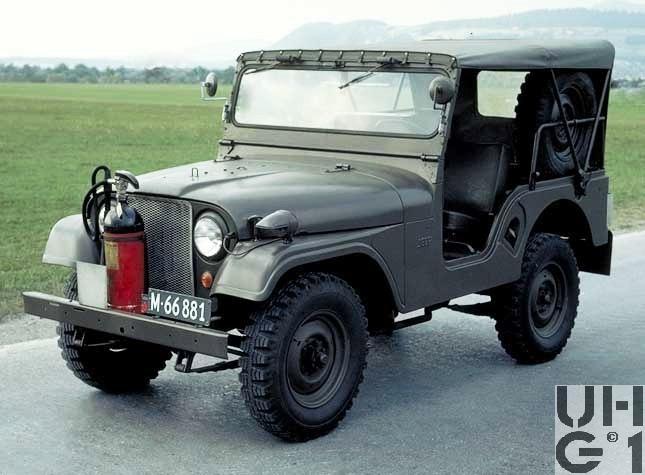

Willys Overland CJ-5, Anlasswagen L gl 4x4, Bild Armasuisse



Abmessungen
Länge3'445 mm Fahrzeug
1'010 mm Laderaum
575 mm Überhang vorne
813 mm Überhang hinten
45° Überhangwinkel vorne
30° Überhangwinkel hinten
Breite1'520 mm Fahrzeug
910 mm Laderaum
1'230 mm Spurweite vorne
1'230 mm Spurweite hinten
Höhe1'865 mm Fahrzeug
1'150 mm Laderaum
365 mm Seitenwände
580 mm Zughaken hinten
205 mm Bodenfreiheit
260 mm Bauchfreiheit
Leergewicht1'520 kg Fahrzeug
Nutzlast300 kg Fahrzeug
Gesamtgewicht1'820 kg Fahrzeug
750 kg Max. Achslast vorne
1'070 kg Max. Achslast hinten
Radstand2'057 mm
Wendekreis12'450 mm bei Hinterradantrieb
12'900 mm bei Allradantrieb


Motor
TypWillys
Type 4-134 F Head (473 or 475)
Zylinder4 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Carter
Typ YF-938
Fallstromvergaser mit Chokeklappe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Einlassventile hängend, von seitlicher Nockenwelle über Stossstangen und Kipphebel betätigt
Auslassventile stehend
Bohrung79,374 mm
Hub111,12 mm
Hubraum2'199 cm³
Verdichtung6,90:1
TreibstoffBenzin
PS/kW76 PS / 55,90 kW (SAE) bei 4'000 U/min
Drehmoment158 Nm bei 2'000 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Warner Gear
Typ T-90
Mechanisches Schubrad Wechselgetriebe
2. und 3. Gang synchronisiert
3 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 2,79:1
2. Gang 1,55:1
3. Gang 1,00:1
R. Gang 3,79:1

Verteilergetriebe
Hersteller Spicer
Typ T-18
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang
Vorderradantrieb ausschaltbar
Untersetzung
1,00:1 Strassengang
2,46:1 Geländegang

Bedienung der Schaltung
1 Schalthebel für Hauptgetriebe
1 Schalthebel für Vorderradantrieb
1 Schalthebel für Geländegang
KupplungEinlamellen Trockenkupplung
Mechanisch über Seilzug betätigt
AntriebStrassengang wahlweise Hinterachs- oder Allradantrieb
Geländegang ist Allradantrieb
AchsenVorne
Hersteller Spicer
Typ 25
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,38:1
Halbelliptische Längsblattfedern
Doppeltwirkende, hydraulische Teleskopstossdämpfer
Bereifung 6.00 - 16, 6 Ply
Einfachbereifung
Hinten
Hersteller Spicer
Typ 44-2
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,38:1
Halbelliptische Längsblattfedern
Doppeltwirkende, hydraulische Teleskopstossdämpfer
Bereifung 6.00 - 16, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Trommelbremse auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 40 Liter Benzin
Unter dem Fahrersitz
Anhängelast1'200 kg
SeilwindeKeine
Höchstgeschwindigkeit90 km/h
15 km/h im kleinsten Gang
Elektrische Anlage12 Volt
1 Batterie 12 Volt 75 Ah
Minus Pol an Masse
Rechts vorne unter der Motorhaube
Anlasser durch Fussschalter betätigt
Sitzplätze1 Person
Anzahl Fahrzeuge44 Fahrzeuge
Im TruppeneinsatzAb 1979
BemerkungenIm Einsatz auf Flugplätzen als Anlassfahrzeug für Flugzeuge
