Saurer 2 DM, Lastw 4,9 t gl 4x4 mit Heli-Container

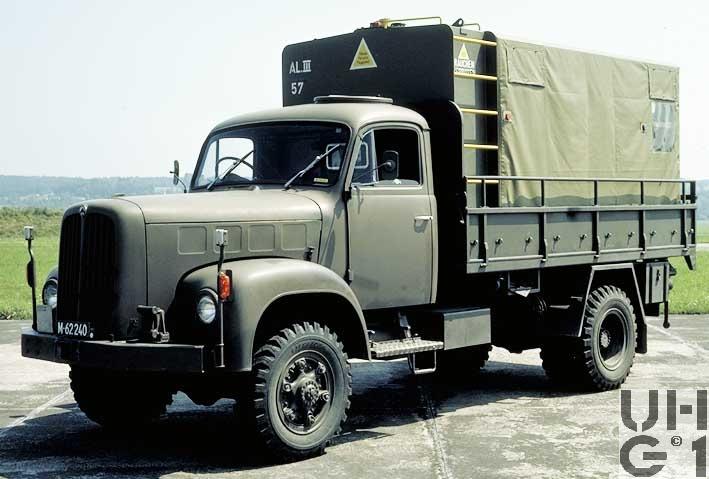

Saurer 2 DM, Lastw 4,9 t gl 4x4 mit Heli-Container


Abmessungen
Länge7'370 mm Fahrzeug
4'100 mm Ladefläche
1'270 mm Ãœberhang vorne
1'900 mm Ãœberhang hinten
34° Überhangwinkel vorne
30° Überhangwinkel hinten
Breite2'300 mm Fahrzeug
2'180 mm Ladefläche
1'898 mm Spurweite vorne
1'711 mm Spurweite hinten
Höhe3'500 mm Fahrzeug
1'390 mm Ladefläche ab Boden
700 mm Seitenladen mit Geländer
400 mm Seitenladen ohne Geländer
270 mm Bodenfreiheit
225 mm Bauchfreiheit
Leergewicht6'900 kg Fahrzeug
Nutzlast5'100 kg Fahrzeug
Gesamtgewicht12'000 kg Fahrzeug
21'000 kg Max. Gesamtzuggewicht
4'500 kg Max. Achslast vorne
10'000 kg Max. Achslast hinten
Radstand4'200 mm
Wendekreis17'000 mm


Motor
TypSaurer
Typ CT3D
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Einlassventile mit Schirm
Bohrung115 mm
Hub130 mm
Hubraum8'100 cm³
Verdichtung17,45:1
TreibstoffDiesel
PS/kW135 PS / 99 kW (DIN) bei 2'200 U/min
Drehmoment490 Nm bei 1'300 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Saurer
Typ 2 D
Mechanisches Zahnrad Wechselgetriebe mit Schnellganggruppe
Sämtliche Gänge synchronisiert und positiv verriegelt
8 Vorwärtsgänge
2 Rückwärtsgänge
Stockschaltung
Pneumatische Schalthilfe
Vorwählhebel für Schnellgang links unter Lenkrad
Übersetzung
1. Gang 7,658:1
2. Gang 5,489:1
3. Gang 3,888:1
4. Gang 2,787:1
5. Gang 2,011:1
6. Gang 1,442:1
7. Gang 1,000:1
8. Gang 0,717:1
1. Gang Retour 6,873:1
2. Gang Retour 4,780:1

Verteilergetriebe
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang ohne Synchronisation
Stets Allradantrieb
Sperrbares Stirnraddifferential zwischen Vorder- und Hinterachse
Antrieb für Seilwinde
Übersetzung
1,266:1 Strassengang
2,585:1 Geländegang

Bedienung der Schaltung
Schalthebel Schwarz: Hauptgetriebe
Schalthebel Rot: Strassen- oder Geländegang
Schalthebel Blau: Seilwinde
Schalthahn: Für Differentialsperren 1 und 2
                    Pneumatisch betätigt
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebAllradantrieb permanent
AchsenVorne
Starrachse
Antriebsachse mit Kegelraddifferential und einfacher Rücksetzung
Ãœbersetzung 6,14:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Bereifung Firestone Super All Traction 9.00 - 20, 12 Ply, 136/133 J
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung
Ãœbersetzung 6,14:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hilfsfeder
Differentialsperre, pneumatisch betätigt
Bereifung Firestone Super All Traction 9.00 - 20, 12 Ply ,136/133 J
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Handbremse
Pneumatisch unterstützt
Auf Hinterräder wirkend
DauerbremseAuspuff Staudruckbremse
Mechanisch betätigt


Diverses
Tankinhalt1 Tank Stahl zu 160 Liter Diesel
Rechts am Chassis
Anhängelast9'000 kg
1'000 kg Stützlast
SeilwindeHersteller Saurer
Typ 4 CM
Hinten
58,8 kn Zugkraft
60 m Seillänge
55 m Seillänge nutzbar
16 mm Seildurchmesser
28,0:1 Ãœbersetzung
Schneckenantrieb
Ãœberlastschutz durch Klauenkupplung
Seilzug noch vorne und hinten möglich
Höchstgeschwindigkeit1. Gang Strasse 6,80 km/h
1. Gang Gelände 3,35 km/h
2. Gang Strasse 9,50 km/h
2. Gang Gelände 4,68 km
3. Gang Strasse 13,4 km/h
3. Gang Gelände 6,60 km/h
4. Gang Strasse 18,8 km/h
4. Gang Gelände 9,25 km/h
5. Gang Strasse 26,0 km/h
5. Gang Gelände 12,8 km/h
6. Gang Strasse 36,3 km/h
6. Gang Gelände 17,8 km/h
7. Gang Strasse 52,5 km/h
7. Gang Gelände 25,7 km/h
8. Gang Strasse 72,8 km/h
8. Gang Gelände 35,8 km/h
1. Gang Retour Strasse 7,60 km/h
1. Gang Retour Gelände 3,75 km/h
2. Gang Retour Strasse 10,9 km/h
2. Gang Retour Gelände 5,38 km/h
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 135 Ah
Minus Pol an Masse
Links am Chassis
Sitzplätze3 Personen
Anzahl FahrzeugeUnbekannt
Im Truppeneinsatz1964 bis ca. 2010
BemerkungenEinsatz

Das Fahrzeug wird bei den Leichtfliegerstaffeln auf permanenten und provisorischen Flugplätzen eingesetzt.
Der Container ist für den Helikopter Alouette III
Inhalt Tank: 1'700 Liter Flugpetrol
Inhalt Behälter: Gurten, Netze, Lastenmaterial, Wartungsmaterial
