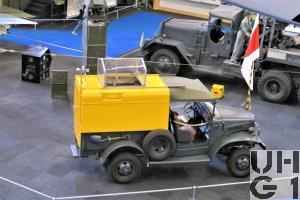

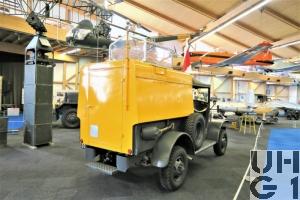

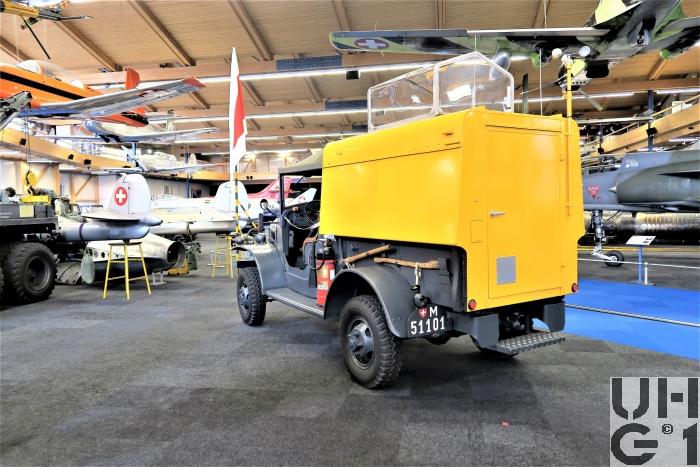

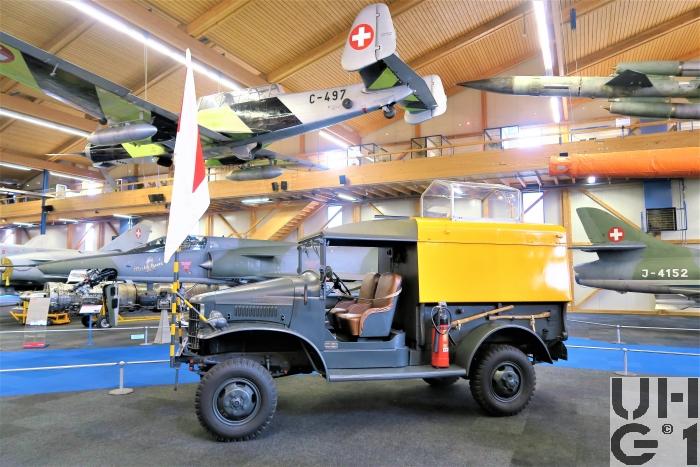

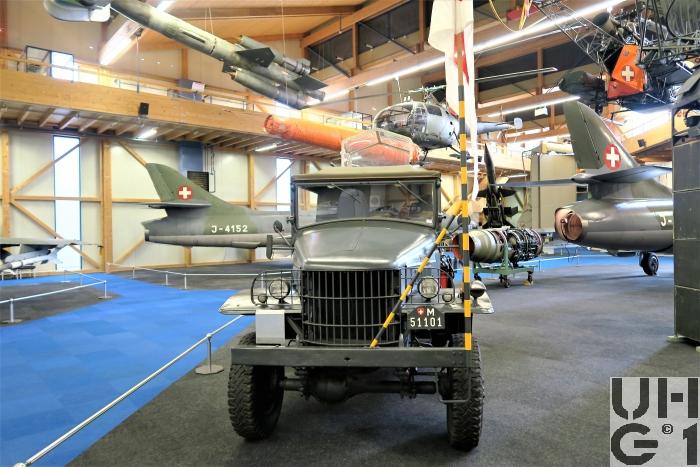

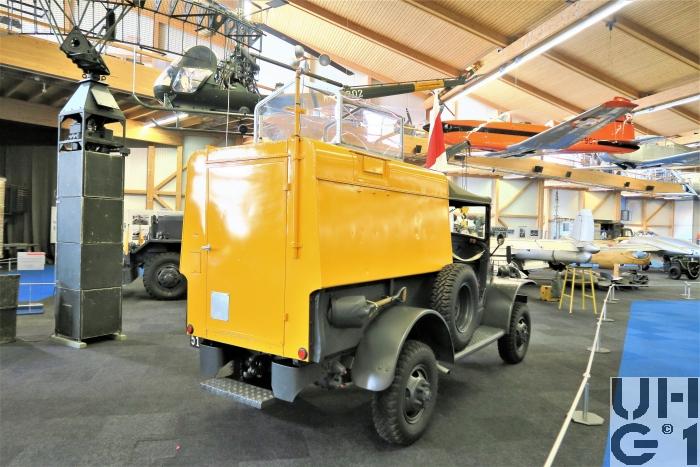

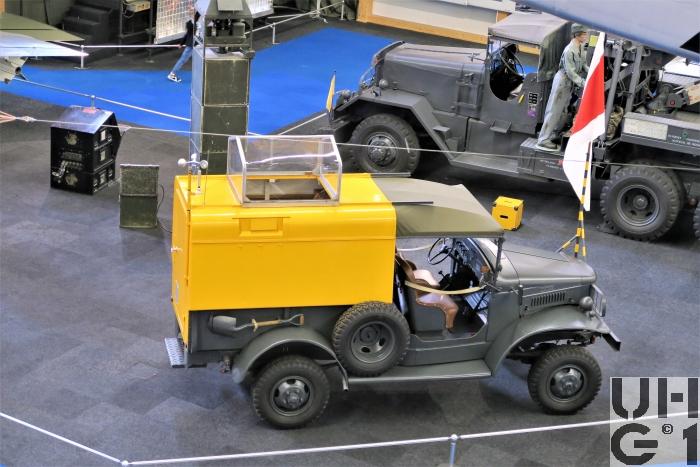

Dodge WC 21 (G-505), Pistenw l gl 4x4

Dodge WC 21 (G-505), Pistenw l gl 4x4 Dodge WC 21 (G-505), Pistenw l gl 4x4 Dodge WC 21 (G-505), Pistenw l gl 4x4 Dodge WC 21 (G-505), Pistenw l gl 4x4 Dodge WC 21 (G-505), Pistenw l gl 4x4



Abmessungen
Länge5'040 mm Fahrzeug
920 mm Überhang vorne
1'080 mm Überhang hinten
45° Überhangwinkel vorne
31° Überhangwinkel hinten
Breite1'950 mm Fahrzeug
1'550 mm Spurweite vorne
1'550 mm Spurweite hinten
Höhe2'800 mm Fahrzeug
600 mm Zughaken hinten
220 mm Bodenfreiheit
250 mm Bauchfreiheit
Leergewicht2'500 kg Fahrzeug
Nutzlast200 kg Fahrzeug
Gesamtgewicht2'700 kg Fahrzeug
1'080 kg Max. Achslast vorne
1'620 kg Max. Achslast hinten
Radstand2'900 mm
Wendekreis13'500 mm mit Hinterradantrieb
14'000 mm mit Allradantrieb


Motor
TypDodge
Typ T 215
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Carter
Typ DTA-1
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile von seitlicher Nockenwelle über Stössel und Stösselstangen betätigt
Bohrung82,550 mm
Hub117,48 mm
Hubraum3'772 cm³
Verdichtung6,7:1
TreibstoffBenzin
PS/kW100 PS / 73,82 kW bei 3'000 U/min
Drehmoment249,5 Nm bei 1'400 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller New Process
Modell 37940
Mechanisches Schubrad Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 6,40:1
2. Gang 3,09:1
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1

Verteilergetriebe
Hersteller New Process
Modell 37810
Mechanisches Verteilergetriebe
Vorderradantrieb ausschaltbar
Separater Schalthebel

Bedienung der Schaltung
Schalthebel Weiss Hauptgetriebe
Schalthebel Grün Vorderradantrieb
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebAllradantrieb
Vorderradantrieb mechanisch ausschaltbar
AchsenVorne
Hersteller Bendix-Weiss oder Rzeppa
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Übersetzung 4,89:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 7.50 - 16, 6 Ply
Einfachbereifung
Hinten
Hersteller Bendix-Weiss oder Rzeppa
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Übersetzung 4,89:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 7.50 - 16, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 95 Liter Benzin
Hinten zwischen den Längsträgern
Anhängelast2'000 kg
SeilwindeKeine
Höchstgeschwindigkeit88 km/h
14 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie à  6 Volt 116 Ah
Minus Pol an Masse
Vorne unter der Motorhaube
12 Volt
1 Batterie à  12 Volt 140 Ah
Minus Pol an Masse
Rechts neben dem Beifahrer im Kasten
Anlasser durch Fussschalter betätigt
Sitzplätze2 Personen
Anzahl Fahrzeuge25 Fahrzeuge
Im Truppeneinsatz1947 bis 1988
BemerkungenFahrzeug als mobiler Tower, zuständig für die Pistenfreigabe bei Starts und Landungen
