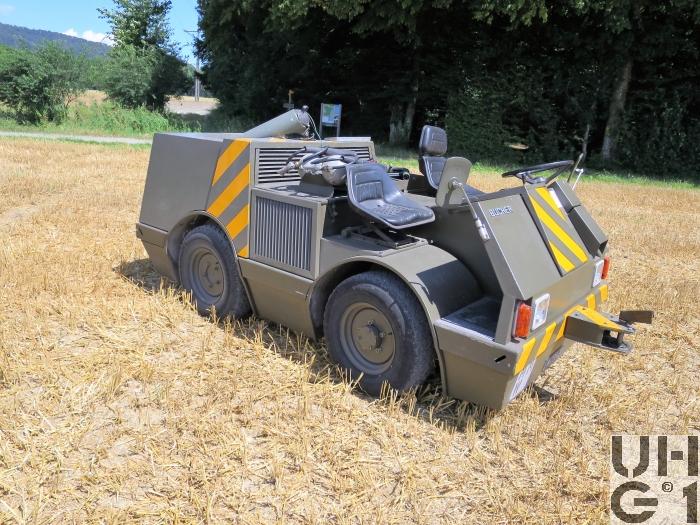

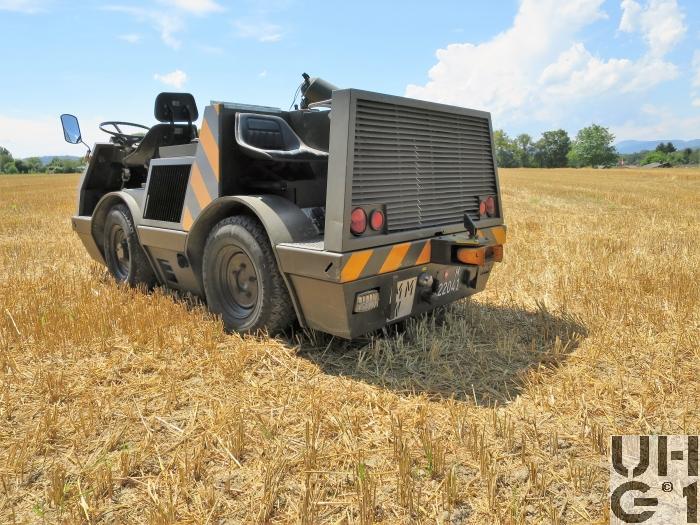

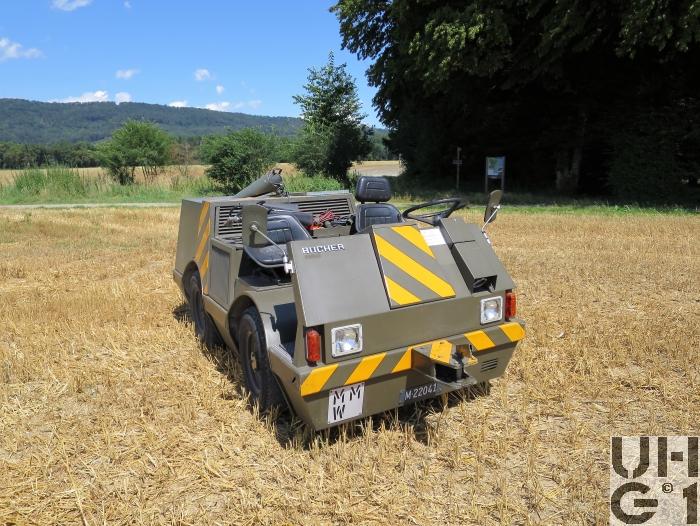

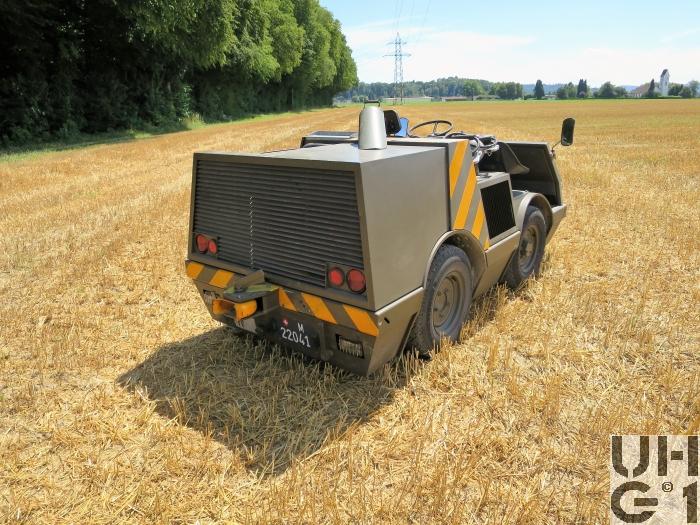

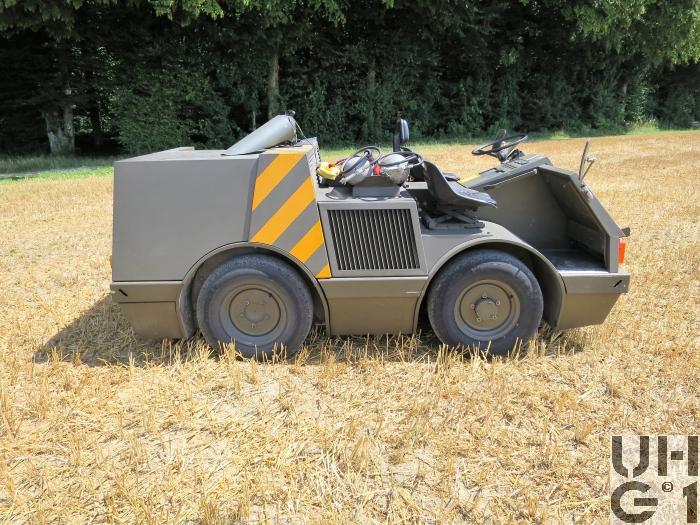

Bucher FS 10, Flz Schl 4x2

Bucher FS 10, Flz Schl 4x2 Bucher FS 10, Flz Schl 4x2 Bucher FS 10, Flz Schl 4x2 Bucher FS 10, Flz Schl 4x2 Bucher FS 10, Flz Schl 4x2


Abmessungen
Länge3'000 mm Fahrzeug ohne Deichselkupplungen
3'200 mm Fahrzeug mit Deichselkupplungen
Breite1'500 mm Fahrzeug
1'236 mm Spurweite vorne
1'236 mm Spurweite hinten
Höhe1'300 mm Fahrzeug ohne Fahrersitz Rückenlehne
140 mm Bodenfreiheit
Leergewicht2'750 kg Fahrzeug
950 kg Achslast vorne
1'800 kg Achslast hinten
Nutzlast450 kg Fahrzeug
Gesamtgewicht3'200 kg Fahrzeug
1'500 kg Max. Achslast vorne
2'400 kg Max. Achslast hinten
Radstand1'400 mm
Wendekreis6'350 mm


Motor
TypMercedes Benz
Typ OM 617
Zylinder5 Zylinder Reihenmotor
Viertakt
Vorkammerverfahren
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle betätigt
Bohrung91,0 mm
Hub92,4 mm
Hubraum3'005 cm³
Verdichtung21,0:1
TreibstoffDiesel
PS/kW70 PS / 51 kW bei 3'000 U/min
Drehmoment177 Nm bei 2'100 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Mercedes Benz
Typ W4 A 018
4 Gang Automat
2., 3. und 4. Gang gesperrt
Übersezung
1. Gang 4,007:1
R. Gang 5,495:1


Zwischengetriebe
Geradverzahntes zweistufiges Stirnradgetriebe
Übersezung 0,390:1
KupplungDrehmomentwandler
AntriebHinterradantrieb mit Sperrdifferential
AchsenVorne
Pendelachse ungefedert
Bereifung 205 R 14 C, 8 Ply
Einfachbereifung
Hinten
Starrachse ungefedert
Antriebsachse mit über bogenverzahnte Kegelräder angetriebenes, sperrbares Ausgleichsgetriebe
Radantrieb über Aussenritzel
Bereifung 205 R 14 C, 8 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne, 250 mm Durchmesser
Trommelbremsen hinten, 250 mm Durchmesser
Belagsbreite 40 mm vorne und hinten
FeststellbremseMechanisch mit Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 65 Liter Diesel
Vorne im Fahrzeugbug
Anhängelast15'000 kg
SeilwindeKeine
Höchstgeschwindigkeit25 km/h vorwärts
18 km rückwärts
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 68 Ah
Hinten am Fahrzeug in Schublade
Minus Pol an Masse
Sitzplätze3 Personen
Anzahl Fahrzeuge86 Fahrzeuge
Im Truppeneinsatz1978 bis 2011
BemerkungenEinsatz
Als Tiger F-5E (110 Flugzeuge) Schlepper auf den Flugplätzen beschafft

Beschaffung
Von 1978 bis 1983

M+Nummer
M+22000 bis M+22085

Fahrzeug ist mit zuschaltbaren Abgasfiltern ausgerüstet
