Mowag DURO IIIP, GMTF 11 Pl/2t 6x6 gl

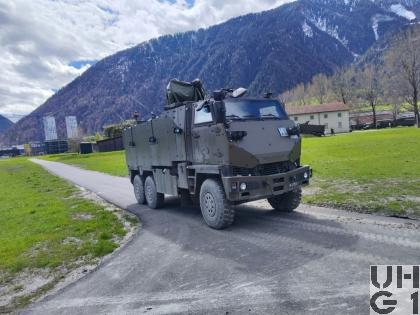

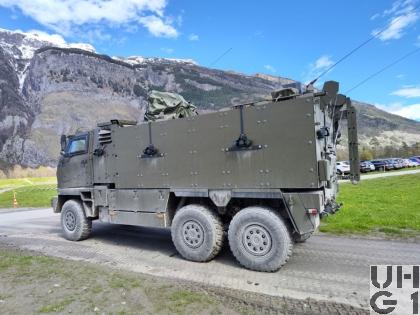

Mowag DURO IIIP, GMTF 11 Pl/2t 6x6 Mowag DURO IIIP, GMTF 11 Pl/2t 6x6 Mowag DURO IIIP, GMTF 11 Pl/2t 6x6 Mowag DURO IIIP, GMTF 11 Pl/2t 6x6 Mowag DURO IIIP, GMTF 11 Pl/2t 6x6


Abmessungen
Länge7'020 mm Fahrzeug
980 mm Ãœberhang vorne
1'310 mm Ãœberhang hinten
43° Böschungswinkel vorne
43° Böschungswinkel hinten
Breite2'540 mm Fahrzeug mit Rückspiegel
2'170 mm Fahrzeug über Reifenwölbung
1'820 mm Spurweite vorne
1'820 mm Spurweite hinten
Höhe4'180 mm Fahrzeug mit Waffenstation in max. Elevation
3'600 mm Fahrzeug mit Waffenstation in max. Depression
3'470 mm Fahrzeug ohne Antennen
2'670 mm Fahrzeug über Aufbau
400 mm Bodenfreiheit
500 mm Wattiefe
60% Max. Steigfähigkeit Fz Leergewicht
50% Max. Steigfähigkeit Fz Gesamtgewicht
30% Max. Seitenneigung
Leergewicht12'000 kg Fahrzeug
Nutzlast2'000 kg Fahrzeug
Gesamtgewicht14'000 kg Fahrzeug
5'400 kg Max. Achslast vorne
4'600 kg Max. Achslast 1. Hinterachse
4'200 kg Max. Achslast 2. Hinterachse
Radstand3'530 mm + 1'200 mm
Wendekreis18'500 mm


Motor
TypCummins
Typ ISB 6,7 CM2150 SN
EURO 5
Zylinder6 Zylinder Reihenmotor
Viertakt
Turbolader
Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung107 mm
Hub124 mm
Hubraum6'690 cm³
Verdichtung17,3:1
TreibstoffDiesel
PS/kW250 PS / 184 kW bei 2'500 U/min
Drehmoment950 Nm bei 1200 bis 1'800 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Allison
Typ 2500 SP
5 Gang Automat
5 Vorwärtsgänge
1 Rückwärtsgang
Wandlerüberbrückung 2. bis 5. Gang
Verteilergetriebe
Hersteller Mowag
Synchronisiertes 2-Gang Verteilergetriebe mit Torsen Differential
Übersetzung Strassengang 0,72:1
Übersetzung Geländegang 1,42:1
Ausgleichsgetriebe 1. bis 3. Achse
Kegelradgetriebe mit integriertem Torsen Differential
Übersetzungsverhältnis 2,15:1
Versatzgetriebe
Einstuffiges 3-Wellen Stirnradgetriebe
Übersetzungsverhältnis 0,92:1
Radantriebe
Schrägstirnradgetriebe
Übersetzungsverhältnis 3,73:1
KupplungDrehmomentwandler und Wandlerüberbrückung
in Gang 2 bis 5
AntriebAllradantrieb permanent
AchsenVorne
De-Dion Starrachse
Längslenker
Querstabilisierung mit Wattgestänge
Federbein
Gummi-Federelement
Bereifung Pirelli PS 22 Pista 335/80R20 149 K
Einfachbereifung
Schlauchlose Mehrzweckreifen
Elektro-pneumatische Reifendruckregelanlage CTIS
Hinten
De-Dion Starrachse
Längslenker
Querstabilisierung mit Wattgestänge
Zwei Schraubenfedern
Ein hydraulischer Teleskopstossdämpfer
Gummifederelemente
Bereifung Pirelli Pista 335/80R20 149 K
Einfachbereifung
Schlauchlose Mehrzweckreifen
Elektro-pneumatische Reifendruckregelanlage CTIS


Bremsen
BetriebsbremseDruckluft-Hydraulische Zweikreis-Bremsanlage
Auf alle Räder wirkend
Scheibenbremsen vorne, innenbelüftet
Scheibenbremsen hinten, innenbelüftet
ABS
Die Bremsscheiben und Bremszangen sind an den Ausgleichsgetrieben angebracht
FeststellbremseDruckluftbetätigte Federspeicher Feststellbremse
Auf beide Bremsscheiben der 3. Achse und auf die linke Bremsscheibe der 2. Achse wirkend
Sekundär-Feststellbremse
Unterstützt die Feststellbremse durch blockieren der Vorderachse
DauerbremseVerschleislose, druckluftbetätigte Motorbremse


Diverses
Tankinhalt1 Tank Kunststoff zu 180 Liter Diesel
Rechts am Chassis
1 Tank Kunststoff zu 35 Liter AdBlue
Rechts am Chassis
Anhängelast18'800 kg vorne und hinten
SeilwindeKeine
Höchstgeschwindigkeit90 km/h Strassengang
55 km/h Geländegang
5 km/h Watgeschwindigkeit
65 km/h Reifendruck Gelände
25 km/h Reifendruck Sand
5 km/h Notlaufdruck
Elektrische Anlage24 Volt / 230 Volt
Sitzplätze11 Personen
1 Fahrer
1 Schütze
1 Kommandant
8 Mannschaft
Anzahl Fahrzeuge420 Fahrzeuge
Im TruppeneinsatzAb 2011
BemerkungenBeschaffung
1. Tranche 220 Fahrzeuge mit Rüstungsprogramm 2008
2. Tranche 70 Fahrzeuge mit Rüstungsprogramm 2010
3. Tranche 130 Fahrzeuge mit Rüstungsprogramm 2013

Bewaffnung
Waffenstation mit 12,7 mm Mg 07
Hersteller Kongsberg
Typ RWS Armasuisse
360° Seitenrichtbereich Waffenstation
60° Max. Höhenrichtwinkel der Waffe
-20° Min. Höhenrichtwinkel der Waffe
773 mm Höhe über alles
748 mm Höhe ohne Munitionskiste
740 mm Breite ohne Nebelwerfer
1'055 mm Breite mit Nebelwerfer
1'608 mm Höhe mit aufgerichtetem Lauf
260 kg Waffenstation voll geladen
144 kg Waffenstation ohne Nebelwerfer
39 kg Munitionskiste mit 200 Schuss 12,7 mm Munition
12 kg Feuerleitgerät
1,5 kg Richtgriff

7,6 cm Nbwanl 87 RWS Kongsberg
2x4 Stück 7,6 cm Nebelwerfer 87
Kampfmunition
7,6 cm Nb Pat 95 el Zü
Übungsmunition
7,6 cm U NB Pat 97 el Zü
Manipuliermunition
7,6 cm Manip NB Pat 95

1 Stück 12,7mm Mg 2007

Übermittlungsmittel
1 Bordverständigungsanlage BVA-235
1 Sender-Empfänger SE-235/m2+
1 Sender-Empfänger SE-235/m2 (Nur mit FIS HE)
