Brückenrampe zu Schwimmbrücke 95 mit Steyr

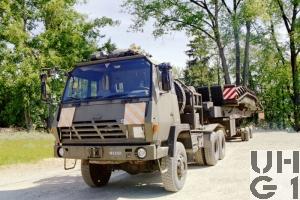

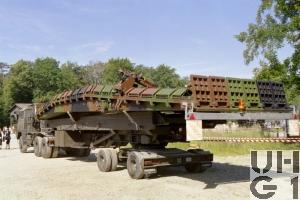

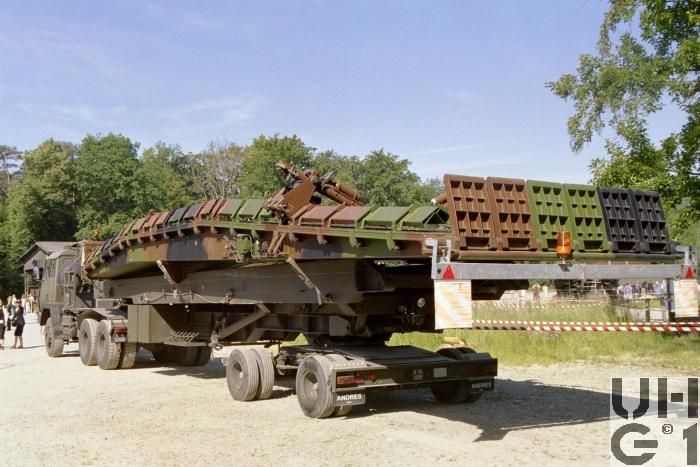

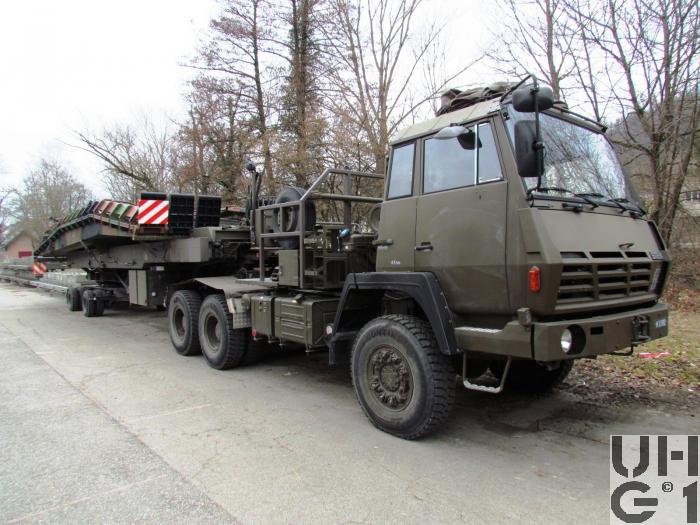

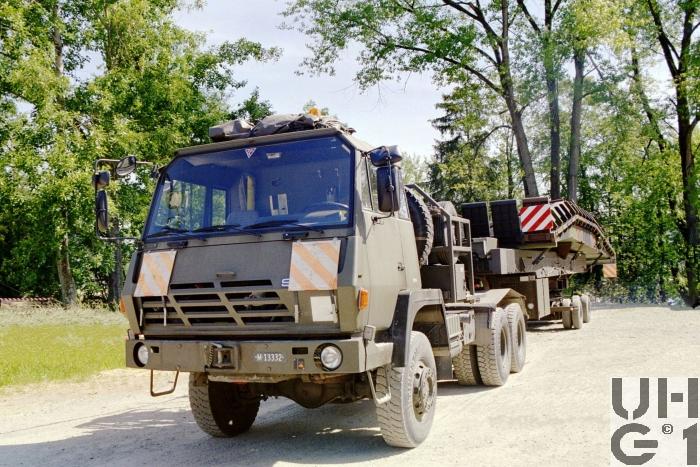

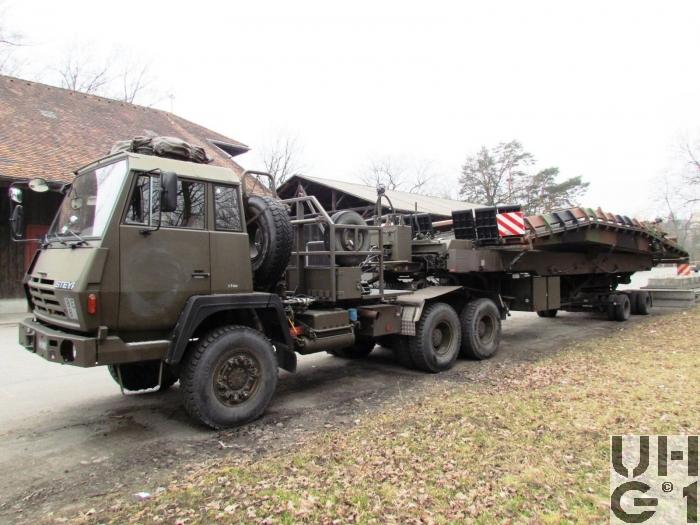

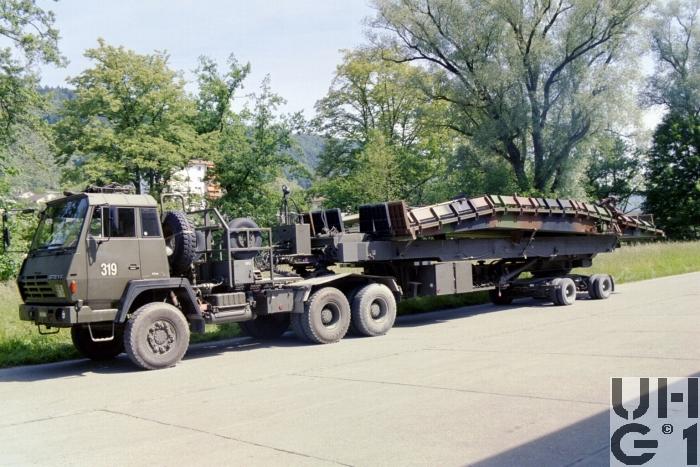

Steyr 1491.310/S37, Lastw / Sattelschl F WA Brue 95 sch gl 6x6, Modul Brückenrampe Steyr 1491.310/S37, Lastw / Sattelschl F WA Brue 95 sch gl 6x6, Modul Brückenrampe Steyr 1491.310/S37, Lastw / Sattelschl F WA Brue 95 sch gl 6x6, Modul Brückenrampe Steyr 1491.310/S37, Lastw / Sattelschl F WA Brue 95 sch gl 6x6, Modul Brückenrampe Steyr 1491.310/S37, Lastw / Sattelschl F WA Brue 95 sch gl 6x6, Modul Brückenrampe


Abmessungen
Länge19'630 mm Fahrzeug mit Rampe
Breite3'630 mm Fahrzeug mit Rampe
Höhe3'250 mm Fahrzeug mit Rampe
Leergewicht12'300 kg Fahrzeug
8'500 kg Sattelanhänger
20'800 kg ganzer Zug leer
Nutzlast6'000 kg Fahrzeug
11'500 kg Sattelanhänger
Gesamtgewicht18'300 kg Fahrzeug
20'000 kg Sattelanhänger
28'100 kg ganzer Zug mit Rampe
Radstand3'700 mm + 1'350 mm
Wendekreis19'150 mm


Motor
TypSteyr
Typ WD 615.45
Euro 2
Zylinder6 Zylinder Reihenmotor
Viertakt
Abgasturbolader
Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Flachstössel, Stösselstangen und Kipphebel betätigt
Bohrung126 mm
Hub130 mm
Hubraum9'726 cm³
Verdichtung15,5:1
TreibstoffDiesel
PS/kW321 PS / 236 kW bei 2'200 U/min
Drehmoment1'250 Nm bei 1'500 bis 1'600 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 4S150 GP
8 Vorwärtsgänge
1 Rückwärtsgang
Doppel H-Schaltung
Übersetzung
1. Gang 9,09:1
2. Gang 6,48:1
3. Gang 4,64:1
4. Gang 3,42:1
5. Gang 2,65:1
6. Gang 1,89:1
7. Gang 1,35:1
8. Gang 1,00:1
R. Gang 11,69:1
Verteilergetriebe
Hersteller Steyr
Typ VG 1200
2 Wellen Verteilergetriebe
Übersetzung
1,00:1 Strassengang
1,75:1 Geländegang
KupplungHersteller ZF
Typ WSK 400
Hydraulische Wandlerschaltkupplung
Mit intergriertem Retarder
AntriebPermanenter Allradantrieb mit Geländegang und Längssperre
AchsenVorne
Starrachse
Antriebsachse doppelt übersetzt
Ãœbersetzung 4,80:1
Halbelliptische Längsblattfedern, 10 Blatt
Hydraulische Teleskopstossdämpfer
Bereifung Firestone SAT 2000/3000 12.00 R 20 154/150 K 18 Ply
Einfachbereifung
Hinten
Starrachsen
Antriebsachsen doppelt übersetzt
Ãœbersetzung 4,80:1
Differentialsperre
Halbelliptische Längsblattfedern pendelt gelagert, 10 Blatt
Achsführung unten über 4 Längslenker und oben über 2 Längslenker
Bereifung Firestone SAT 2000/3000 12.00 R 20 154/150 K 18 Ply
Doppelbereifung


Bremsen
BetriebsbremsePneumatische Zweikreis Bremsanlage
Auf alle Räder wirkend
Mit automatischer, lastabhängiger Bremskraftregelung (ALB), für die Hinterachsen
Automatischer Blockierverhinderer
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseRetarder


Diverses
Tankinhalt1 Tank Stahl zu 200 Liter Diesel
1 Tank Stahl zu 150 Liter Hydraulikoel
Rechts am Chassis
Anhängelast20'000 kg
1'000 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit87 km/h elektronisch geregelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 143 Ah
Minuspol an Masse
Links am Chassis
Sitzplätze3 Personen
Anzahl Fahrzeuge118 Fahrzeuge Total
1 Fahrzeug Vorserie, Prototyp
9 Fahrzeuge Vorserie, Musterfahrzeuge
108 Fahrzeuge Seriefahrzeuge
2 Fahrzeuge davon Fahrschulfahrzeuge
Im TruppeneinsatzBeschaffung über RP 95
Beschaffungszeit Musterfahrzeug 1991/92
Beschaffungszeit Seriefahrzeuge Juni 1996 bis Dezember 1999
Einsatz ab 1997
BemerkungenSystem
Das Brückensystem 95 besteht aus 10 m langen Brückenmodulen, die beliebig aneinander gereiht werden können. Der Antrieb erfolgt durch Aussenbordmotoren, die in die Module integriert sind.
Das System wird durch 13,60 m lange Rampen ergänzt.
Der Einbau einer 100 m langen Schwimmbrücke dauert ca. 1 Stunde.
Die Schwimmbrücke 95 untersteht der Lastklasse MLC 70.
Mit drei oder vier Modulen und zwei Rampen kann auch eine Fähre der Lastklasse MLC 70 gebaut werden.
Eine Pontonierkompanie verfügt über 9 Brückenmodule und 4 Rampen. Damit können eine Brücke mit 100 m Länge oder zwei Fähren der Lastklasse MLC 70 gebaut werden.
Ab 2009
Eine Pontonierkompanie verfügt über 12 Brückenmodule und 4 Rampen. Damit können eine Brücke mit 120 m Länge oder zwei Fähren der Lastklasse MLC 70 gebaut werden.

Rampe
Transportstellung
7'300 kg Gewicht
12'500 mm Länge
3'600 mm Breite
3'050 mm Höhe

Benutzerstellung
13'600 mm Länge
4'650 mm Breite
4'000 mm Breite der Fahrbahn
1'700 mm Höhe
