Abrollstrassengerät MLC 70

Abrollstrassengerät MLC 70 Abrollstrassengerät MLC 70  Abrollstrassengerät MLC 70 Abrollstrassengerät MLC 70 Abrollstrassengerät MLC 70


Abmessungen
Länge9450 mm Fahrzeug
9255 mm Front - Anhängerkupplung
Breite2550 mm Fahrzeug
Höhe3900 mm Fahrzeug
1060 mm Zughaken vorne
940 mm Zughaken hinten
Leergewicht17900 kg Fahrzeug
3700 kg Anhänger
Nutzlast12700 kg Verlegeeinheit auf Fahrzeug
10700 kg Transporteinheit auf Anhänger
Gesamtgewicht30600 kg Fahrzeug
14400 kg Anhänger
45000 kg ganzer Zug
Radstand1875 mm + 3349 mm + 1400 mm
Wendekreis24320 mm


Motor
TypIveco
Typ F3B Cursor 13
Euro 3
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Abgasturbolader VTG
Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12882 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW480 PS / 353 kW bei 1540 - 1900 U/min
Drehmoment2200 Nm bei 1070 - 1530 U/min


Kraftübertragung
GetriebeHauptgetriebe
ZF Eurotronic 2
Typ 16 AS 2601 IT O.D.
Mit Intarder und Eurotronic Schaltung
16 Vorwärtsgänge
2 Rückwärtsgänge
Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal
Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe
Das Hauptgetriebe ist klauengeschaltet, die Split- und Planetengruppe sind synchronisiert
Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden
Übersetzung
1. Gang 14,12:1
2. Gang 11,68:1
3. Gang 9,54:1
4. Gang 7,89:1
5. Gang 6,52:1
6. Gang 5,39:1
7. Gang 4,57:1
8. Gang 3,78:1
9. Gang 3,09:1
10. Gang 2,56:1
11. Gang 2,09:1
12. Gang 1,73:1
13. Gang 1,43:1
14. Gang 1,18:1
15. Gang 1,00:1
16. Gang 0,83:1
1. R-Gang 13,07:1
2. R-Gang 10,81:1

Verteilergetriebe
Steyr
Typ VG 2000
Permanenter Allradantrieb mit Geländegang
Übersetzung:
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
AntriebAllradantrieb permanent
Geländegang
ADM
Längssperren automatisch betätigt
AchsenVorne
Starrachsen
Doppelt übersetzte Antriebsachsen
Aussenplaneten
Ãœbersetzung: 4,23:1
Differentialsperren automatisch betätigt
Längssperre für Achsen 1 + 2
Automatisch betätigt
Parabelfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Bereifung Michelin X XZL 365/85 R 20 164 G
Einfachbereifung
Hinten
Starrachsen
Doppelt übersetzte Antriebsachsen
Aussenplaneten
Ãœbersetzung: 4,23:1
Differentialsperren automatisch betätigt
Längssperre für Achsen 3 + 4
Automatisch betätigt
Parabelfedern pendelt gelagert
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Bereifung Michelin X XZL 365/85 R 20 164 G
Einfachbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
ABS
EBS
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseIntarder
Motorbremse


Diverses
Tankinhalt1 Tank Alu zu 400 Liter Diesel
Rechts am Chassis
1 Tank Stahl zu 80 Liter Hydraulikoel
Links hinter der Kabine
Anhängelast20000 kg
1000 kg Stützlast
SeilwindeRotzler Typ TR 080/5
80kN Zugkraft
60m Seillänge total
45m Seillänge nutzbar
16mm Seildurchmesser
Höchstgeschwindigkeit87 km/h elektronisch abgeregelt
Elektrische Anlage24 Volt
4 Batterien à  12 Volt 100 Ah
Minuspol an Masse
Links am Chassis
Sitzplätze2 Personen
Anzahl Fahrzeuge23 Systeme Faltstrassengerät MLC 70
Im TruppeneinsatzBeschaffung über AEB 07
Einsatz ab 2009
BemerkungenGeschichte
2003 Pflichtenheft für Faltstrassengerät MLC 70
2004 Prüfung von 2 Systemen
2005 Truppenversuche mit 2 Systemen
Truppentauglich das System HGMS der Firma FAUN aus England
2007 werden 23 Systeme beschafft

System

Hauptkomponenten

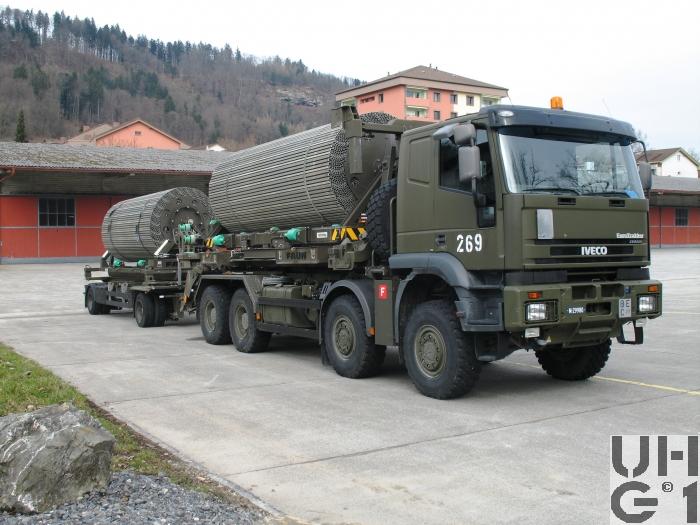

1 Lastwagen WABRA/HA sch gl IVECO 14 t gl 8x8

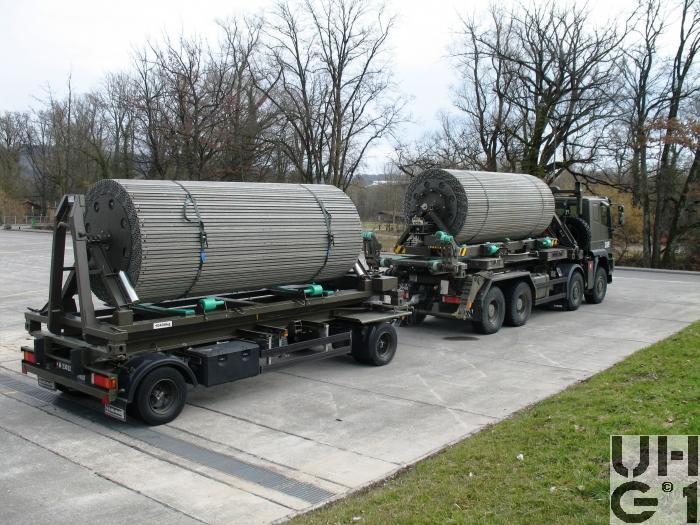

1 Schlittenanhänger 14,3 t 2-Achsig Lanz+Marti CA 18 t

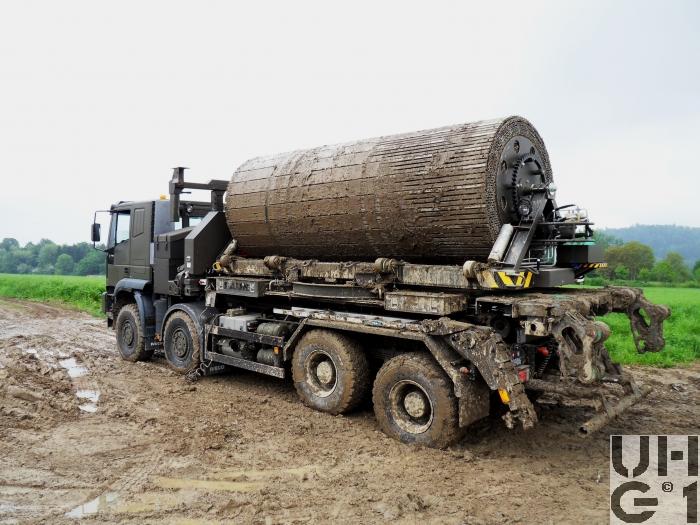

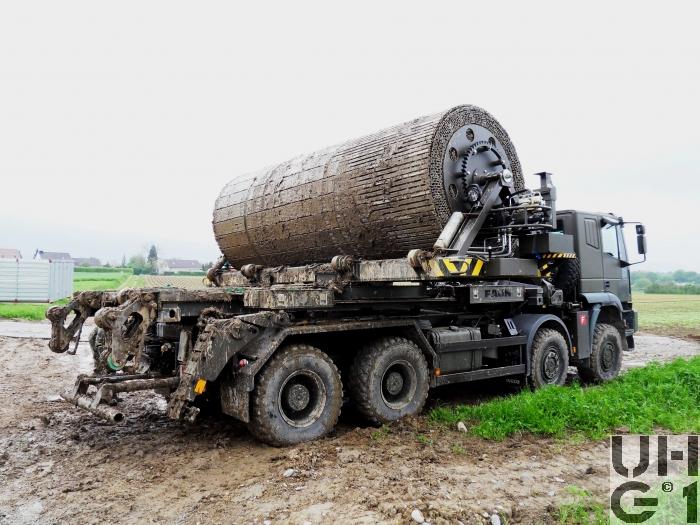

1 Verlegeeinheit aufgebaut auf Wechselabrollbehälter (WABRB)
1 Transporteinheit aufgebaut auf Wechselabrollbehälter (WABRB)
2 Abrollstrassen à 50m
Verankerungsmaterial und Zubehörmaterial

Personal
2 Motorfahrer Schwertransport

Zeitbedarf

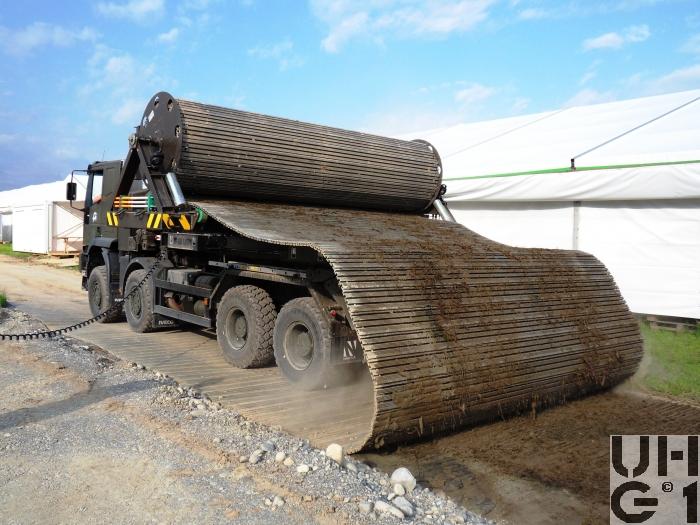

15 Minuten für 50 m verlegt

Tragfähigkeit
MLC 70
Raupenfahrzeuge 63,5 t
Radfahrzeuge 70 t

Technische Daten

Wechselabrollbehälter mit Verlegeeinheit
Länge 6056 mm
Breite 2450 mm
Höhe 2380 mm
Gewicht ohne Abrollstrasse 4760 kg
Gewicht mit Abrollstrasse 12700 kg

Wechselabrollbehälter mit Transporteinheit
Länge 6056 mm
Breite 2450 mm
Höhe 2380 mm
Gewicht ohne Abrollstrasse 2760 kg
Gewicht mit Abrollstrasse 10700 kg

Abrollstrasse
Länge 50 m
Breite 4570 mm
Gewicht 7940 kg
Gewicht pro m2 verlegt 163 kg
Gewicht eines Panels 33,1 kg
Länge eines Panels 203 mm

Einteilung
G Bat
Pont Bat
Pz Sap Bat
Kata Hi Bat
Kata Hi Ber Vb
