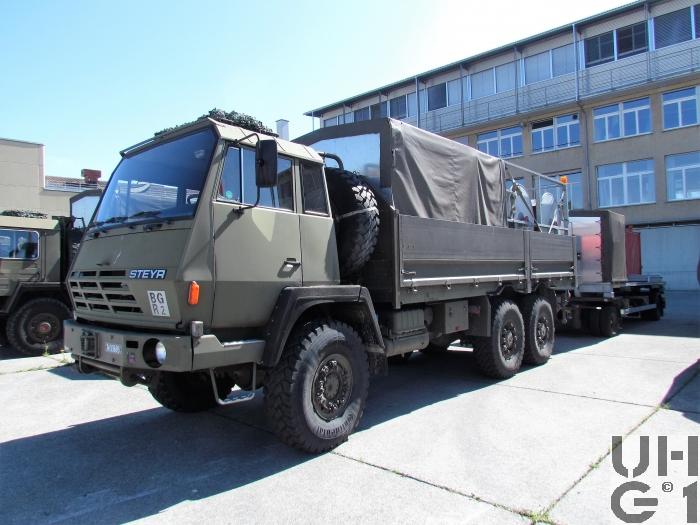

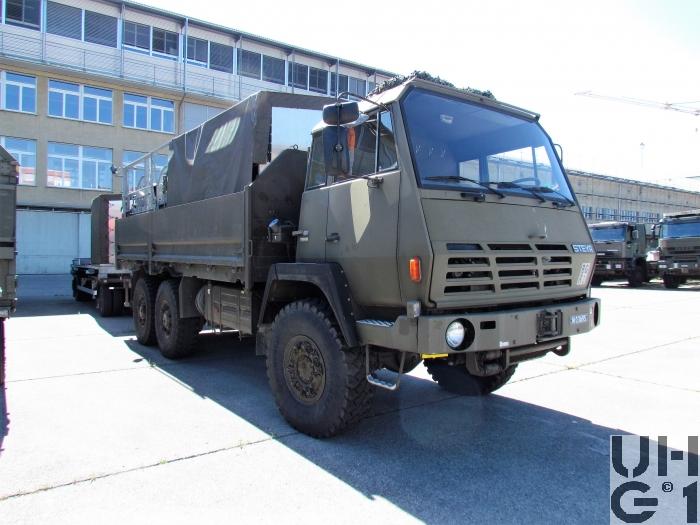

Sortiment Wassertransport auf Steyr 1491.320 P40/M
Abmessungen
Länge
9260 mm Fahrzeug 6200 mm Ladefläche
Breite
2500 mm Fahrzeug 2330 mm Ladefläche 2072 mm Spurweite vorne 2072 mm Spurweite hinten
Höhe
3500 mm Fahrzeug 1590 mm Ladefläche ab Boden 1020 mm Zughaken vorne 950 mm Zughaken hinten 800 mm Seitenladen
Leergewicht
12400 kg Fahrzeug
Nutzlast
5700 kg Fahrzeug
Gesamtgewicht
18100 kg Fahrzeug 27340 kg Betriebsgewicht des Anhängerzuges 42000 kg Max. Gesamtzuggewicht 7500 kg Max. Achslast vorne 8000 kg Max. Achslast hinten je Achse
2 Ventile pro Zylinder Hängende Ventile von seitlicher Nockenwelle über Flachstössel, Stösselstangen und Kipphebel betätigt
Bohrung
126 mm
Hub
130 mm
Hubraum
9726 cm³
Verdichtung
15,5:1
Treibstoff
Diesel
PS/kW
321 PS / 236 kW bei 2200 U/min
Drehmoment
1250 Nm bei 1500 bis 1600 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller ZF Typ 4S150 GP 8 Vorwärtsgänge 1 Rückwärtsgang Doppel H-Schaltung Übersetzung 1. Gang 9,09:1 2. Gang 6,48:1 3. Gang 4,64:1 4. Gang 3,42:1 5. Gang 2,65:1 6. Gang 1,89:1 7. Gang 1,35:1 8. Gang 1,00:1 R. Gang 11,69:1 Verteilergetriebe Hersteller ZF Typ VG 1200 2 Wellen Verteilergetriebe Übersetzung 1,00:1 Strassengang Geländegang nicht schaltbar
Kupplung
Hersteller ZF Typ WSK 400 Hydraulische Wandlerschaltkupplung Mit intergriertem Retarder
Antrieb
Allradantrieb permanent mit Längssperre
Achsen
Vorne Starrachse Antriebsachse mit einfach untersetztem Planetenantrieb Übersetzung 5,73:1 Halbelliptische Längsblattfedern Hydraulische Teleskop Stossdämpfer Bereifung Michelin XZL 14.00 R 20 164/160 K 22 PR M+S Einfachbereifung Hinten Starrachsen Antriebsachsen mit einfach untersetztem Planetenantrieb Übersetzung 5,73:1 Halbelliptische Längsblattfedern Hydraulische Teleskop Stossdämpfer Differentialsperre Bereifung Michelin XZL 14.00 R 20 164/160 K 22 PR M+S Einfachbereifung
Bremsen
Betriebsbremse
Pneumatische Zweikreis Bremsanlage Auf alle Räder wirkend Mit automatischer, lastabhängiger Bremskraftregelung (ALB), für die Hinterachsen Automatischer Blockierverhinderer Trommelbremsen vorne Trommelbremsen hinten
Feststellbremse
Federspeicher Auf Hinterräder wirkend
Dauerbremse
Retarder
Diverses
Tankinhalt
1 Tank Stahl zu 300 Liter Diesel 1 Tank Stahl zu 100 Liter Hydraulikoel Rechts am Chassis
Anhängelast
20000 kg 1000 kg Stützlast
Seilwinde
Hersteller Rotzler Typ TR 080/4 8000 kg Zugkraft 60m Seillänge 45m Seillänge nutzbar 16mm Seildurchmesser Seilzug nach hinten und vorne möglich Hydraulisch angetriebenes Seilspill Zweistuffig schaltbares Planetengetriebe Lamellenbremse Steuerung über eine Elektronik-Fernbedienung
Höchstgeschwindigkeit
87 km/h Elektronisch abgeregelt
Elektrische Anlage
24 Volt 2 Batterien 12 Volt 143 Ah Minuspol an Masse Links am Chassis
Sortiment Wassertransport Das Sortiment Wassertransport umfasst das Zugfahrzeug und den Wechselaufbau-Anhänger WA 9,6 t Lanz+Marti Das Sortiment Wassertransport umfasst das Material, das für einen Wassertransport von einem Kilometer Länge und einer Fördermenge von 4000 Liter/Minute bei 8 bar gebraucht wird
Stückzahl 32 Sortimente Beschaffung 1997
Einsatz Im Einsatz bei den Rettungstruppen Das Sortiment wird im Zusammenhang mit Brandeinsätzen in ausgedehnten Schadenlagen oder in Zusammenarbeit mit den zivielen Hilfsorganisationen eingesetzt
Ausrüstung Das Sortiment Wassertransport besteht im wesentlichen aus folgenden Geräten:

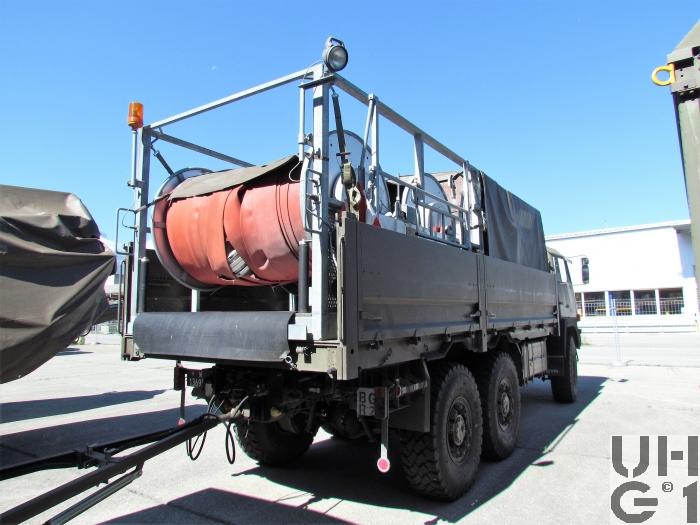

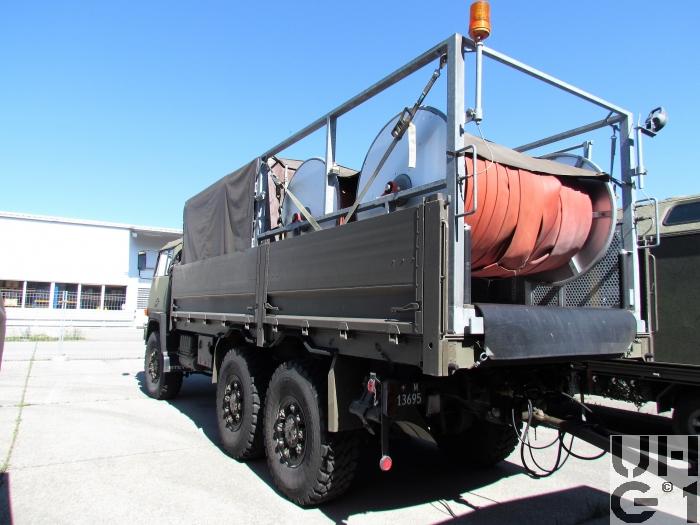

Lastwagen Wasserbecken 50 m3 Transportschläuche 75 mm Durchmesser 20 m lang Transportschläuche 110 mm Durchmesser 35 m lang Transportschläuche 150 mm Durchmesser 10 m lang Transportschläuche 150 mm Durchmesser 50 m lang Schlauchbrücken Wasser Schaumwerfer Diverses Schlauchzubehörmaterial Stromaggregat 2,5 kVA Diverses Zubehör und Kleinmaterial

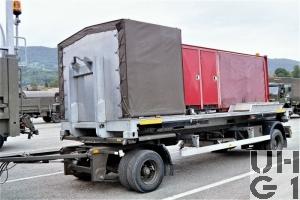

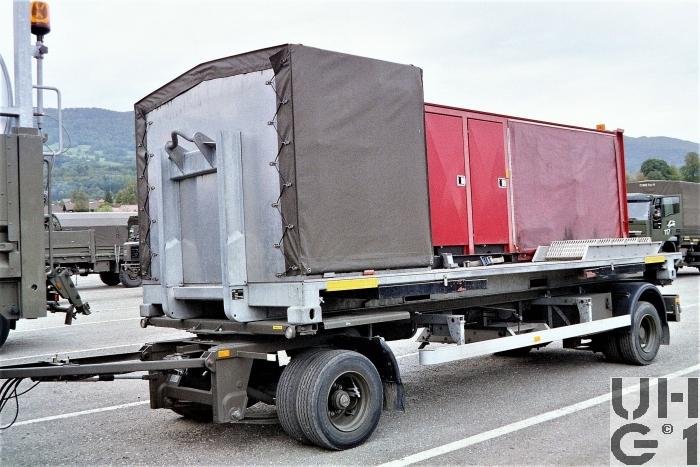

Wechselaufbauanhänger Anh WA 9,6 t 2-Achsig Lanz+Marti für Sort Wasser Trsp 8790 mm Länge 2500 mm Breite 3300 mm Höhe 1020 mm Höhe Fahrstellung (Plattform) 950 mm Höhe abgesenkt (Plattform) 1360 mm Höhe angehoben (Plattform) 4930 mm Radstand 1840 mm Spurweite 6010 mm Aufbau Länge 2500 mm Aufbau Breite 2900 kg Leergewicht 9600 kg Nutzlast 12500 kg Gesamtgewicht 6500 kg Max. Achslast vorne 6500 kg Max. Achslast hinten 215/75 R 17.5 Bereifung Luftfederung Antriebseinheit mit Dieselmotor 200 PS Volvo Penta TWD 610 V Schwimmpumpe mit 4250 Liter/Minute bei 8 bar Leistung Druckschläuche 55 mm Durchmesser 20 m lang Transportschläuche 150 mm Durchmesser 5 m lang Transportschläuche 150 mm Durchmesser 10 m lang Schlauchbrücken Diverses Zubehör und Kleinmaterial
