2500 mm Fahrzeug 2330 mm Ladefläche 2072 mm Spurweite vorne 2072 mm Spurweite hinten
Höhe
3700 mm Fahrzeug 1590 mm Ladefläche ab Boden 1020 mm Zughaken vorne 950 mm Zughaken hinten 800 mm Seitenladen
Leergewicht
12400 kg Fahrzeug
Nutzlast
5600 kg Fahrzeug
Gesamtgewicht
18000 kg Fahrzeug 20480 kg Betriebsgewicht des Anhängerzuges 42000 kg Max. Gesamtzuggewicht 7500 kg Max. Achslast vorne 8000 kg Max. Achslast hinten je Achse
2 Ventile pro Zylinder Hängende Ventile von seitlicher Nockenwelle über Flachstössel, Stösselstangen und Kipphebel betätigt
Bohrung
126 mm
Hub
130 mm
Hubraum
9726 cm³
Verdichtung
15,5:1
Treibstoff
Diesel
PS/kW
321 PS / 236 kW bei 2200 U/min
Drehmoment
1250 Nm bei 1500 bis 1600 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller ZF Typ 4S150 GP 8 Vorwärtsgänge 1 Rückwärtsgang Doppel H-Schaltung Übersetzung 1. Gang 9,09:1 2. Gang 6,48:1 3. Gang 4,64:1 4. Gang 3,42:1 5. Gang 2,65:1 6. Gang 1,89:1 7. Gang 1,35:1 8. Gang 1,00:1 R. Gang 11,69:1 Verteilergetriebe Hersteller ZF Typ VG 1200 2 Wellen Verteilergetriebe Übersetzung 1,00:1 Strassengang Geländegang nicht schaltbar
Kupplung
Hersteller ZF Typ WSK 400 Mit intergriertem Retarder
Antrieb
Allradantrieb permanent mit Längssperre
Achsen
Vorne Starrachse Antriebsachse mit einfach untersetztem Planetenantrieb Übersetzung 5,73:1 Halbelliptische Längsblattfedern Hydraulische Teleskop Stossdämpfer Bereifung Michelin XZL 14.00 R 20 164/160 K 22 PR M+S Einfachbereifung Hinten Starrachsen Antriebsachsen mit einfach untersetztem Planetenantrieb Übersetzung 5,73:1 Halbelliptische Längsblattfedern Hydraulische Teleskop Stossdämpfer Differentialsperre Bereifung Michelin XZL 14.00 R 20 164/160 K 22 PR M+S Einfachbereifung
Bremsen
Betriebsbremse
Pneumatische Zweikreis Bremsanlage Auf alle Räder wirkend Mit automatischer, lastabhängiger Bremskraftregelung (ALB), für die Hinterachsen Automatischer Blockierverhinderer Trommelbremsen vorne Trommelbremsen hinten
Feststellbremse
Federspeicher Auf Hinterräder wirkend
Dauerbremse
Retarder
Diverses
Tankinhalt
1 Tank Stahl zu 300 Liter Diesel 1 Tank Stahl zu 100 Liter Hydraulikoel Rechts am Chassis
Anhängelast
20000 kg 1000 kg Stützlast
Seilwinde
Hersteller Rotzler Typ TR 080/4 8000 kg Zugkraft 60m Seillänge 45m Seillänge nutzbar 16mm Seildurchmesser Seilzug nach hinten und vorne möglich Hydraulisch angetriebenes Seilspill Zweistuffig schaltbares Planetengetriebe Lamellenbremse Steuerung über eine Elektronik-Fernbedienung
Höchstgeschwindigkeit
87 km/h Elektronisch abgeregelt
Elektrische Anlage
24 Volt 2 Batterien 12 Volt 143 Ah Minuspol an Masse Links am Chassis

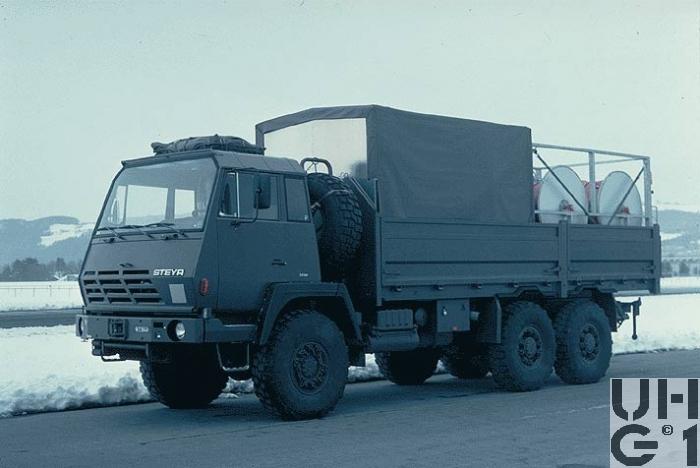

Sortiment Brandeinsatz Das Sortiment Brandeinsatz umfasst das Zugfahrzeug mit Ladung und den Löschwasserpumpen-Anhänger 83 Das Sortiment Brandeinsatz umfasst das Material, das für einen Wassertransport von einem Kilometer Länge und einer Wasserförderung von ca. 2200 Liter/Minute bei 10 bar gebraucht wird
Stückzahl 164 Sätze Beschaffung 1997

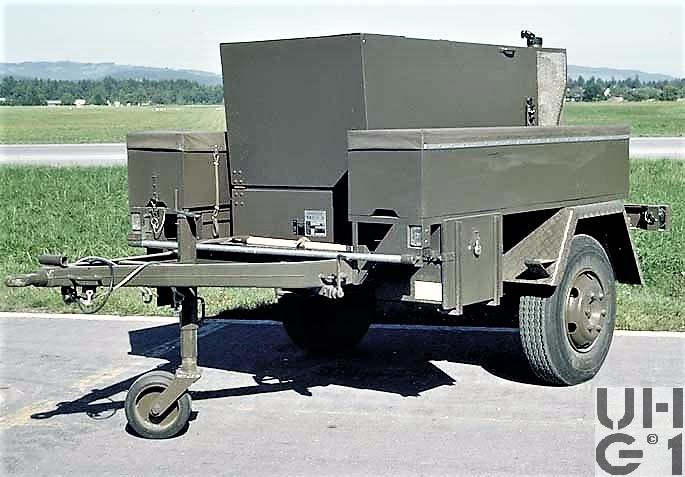

Einsatz Im Einsatz bei den Rettungstruppen Das Sortiment wird im Zusammenhang mit Brandeinsätzen in ausgedehnten Schadenlagen oder in Zusammenarbeit mit den zivielen Hilfsorganisationen eingesetzt Ausrüstung Das Sortiment Brandeinsatz besteht im wesentlichen aus folgenden Geräten: Zugfahrzeug Löschwasserbecken 35 m3 Wasserwerfer 83 Schlauchbrücken Druckschläuche 55 mm Durchmesser 20 m lang Transportschläuche 75 mm Durchmesser 20 m lang Transportschläuche 110 mm Durchmesser 35 m lang Atemschutzgeräte Stromaggregat 2,5 kVA Diverse Kleingeräte und Zubehör Brandschutzanzüge Anhänger Löschwasserpu Anh 83 1-Achsig
Stückzahl 340 Anhänger Beschaffung über RP 82 Einsatz ab 1983
4600 mm Länge 2080 mm Breite 2020 mm Höhe 2500 kg Gesamtgewicht Motor Saurer Typ C2K-M 6 Zylinder Dieselmotor 85 Liter Betriebsstofftank 25 Liter/Stunde Verbrauch 24 Volt Elektrische Anlage Pumpe Rütschi AG Brugg Typ NCP 15-400 Spezial Typ 4 Einstufige Zentrifugalpumpe 4000 Liter/min bei 10 bar Leistung Gasstrahler Ansaugvorrichtung 2 x Storz 110 Saugstutzen 10 Stück (Ø110mm x 2000mm) Saugschläuche 2 x Storz 110 Druckstutzen
