Abmessungen | |
---|---|
Länge | 9170 mm Fahrzeug 9655 mm Fahrzeug mit ausgezogenem Unterfahrschutz 8880 mm Front - Anhängerkupplung |
Breite | 2550 mm Fahrzeug 3100 mm Fahrzeug über Spiegel |
Höhe | 3520 mm Fahrzeug 4000 mm Fahrzeug mit Aufbau 1400 / 1560 mm Rollen ab Boden 1000 mm Zughaken vorne 870 mm Zughaken hinten |
Leergewicht | 15400 kg Fahrzeug |
Nutzlast | 10600 kg Fahrzeug |
Gesamtgewicht | 26000 kg Fahrzeug 40000 kg Max. Gesamtzuggewicht 66000 kg Max. Gesamtzuggewicht für Ausnahmetransporte 8000 kg Max. Achslast vorne 19000 kg Max. Achslast hinten beide Achsen |
Radstand | 4500 mm / 1390 mm |
Wendekreis | 22290 mm |
Motor | |
Typ | Iveco Typ Cursor 13 F3B E0681C Euro 3 |
Zylinder | 6 Zylinder Reihenmotor Viertakt Direkteinspritzung Turbolader Ladeluftkühler EDC |
Kühlsystem | Flüssigkeitskühlsystem |
Anzahl Ventile | 4 Ventile pro Zylinder Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt |
Bohrung | 135 mm |
Hub | 150 mm |
Hubraum | 12880 cm³ |
Verdichtung | 17,0:1 |
Treibstoff | Diesel |
PS/kW | 440 PS / 324 kW bei 1570 - 1900 U/min |
Drehmoment | 2100 Nm bei 1000 - 1450 U/min |
Kraftübertragung | |
Getriebe | Hauptgetriebe ZF Eurotronic 2 Typ 16 AS 2601 IT O.D. Mit Intarder und Eurotronic Schaltung 16 Vorwärtsgänge 2 Rückwärtsgänge Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe Das Hauptgetriebe ist klauengeschaltet, die Split- und Planetengruppe sind synchronisiert Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden Übersetzung 1. Gang 14,12:1 2. Gang 11,68:1 3. Gang 9,54:1 4. Gang 7,89:1 5. Gang 6,52:1 6. Gang 5,39:1 7. Gang 4,57:1 8. Gang 3,78:1 9. Gang 3,09:1 10. Gang 2,56:1 11. Gang 2,09:1 12. Gang 1,73:1 13. Gang 1,43:1 14. Gang 1,18:1 15. Gang 1,00:1 16. Gang 0,83:1 1. R-Gang 13,07:1 2. R-Gang 10,81:1 Verteilergetriebe Steyr Typ VG 2000 Permanenter Allradantrieb mit Geländegang Übersetzung: 0,89:1 Strassengang 1,54:1 Geländegang |
Kupplung | Einscheiben Trockenkupplung Elektro-pneumatisch geregelt |
Antrieb | Allradantrieb permanent Geländegang ADM Längssperren automatisch betätigt |
Achsen | Vorne Starrachse Doppelt übersetzte Antriebsachse Aussenplaneten Übersetzung: 4,23:1 Differentialsperre automatisch betätigt Parabelfedern Hydraulische Teleskopstossdämpfer Querstabilisator Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K Einfachbereifung Hinten Starrachse Doppelt übersetzte Antriebsachsen Aussenplaneten Übersetzung: 4,23:1 Differentialsperren automatisch betätigt Längssperre für Achsen 2 + 3 Automatisch betätigt Parabelfedern pendelt gelagert Achsführung über 4 Längslenker unten und 2 Längslenker oben Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K Doppelbereifung |
Bremsen | |
Betriebsbremse | Zweikreis Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten ABS EBS |
Feststellbremse | Federspeicher Auf Hinterräder wirkend |
Dauerbremse | Intarder Motorbremse |
Diverses | |
Tankinhalt | 1 Tank Alu zu 300 Liter Diesel Rechts am Chassis 1 Tank Stahl zu 80 Liter Hydraulikoel Rechts hinter der Kabine |
Anhängelast | 20000 kg 1000 kg Stützlast |
Seilwinde | Keine |
Höchstgeschwindigkeit | 87 km/h elektronisch abgeregelt |
Elektrische Anlage | 24 Volt 4 Batterien à  12 Volt 100 Ah Minuspol an Masse Links am Chassis |
Sitzplätze | 2 Personen |
Anzahl Fahrzeuge | 35 Einheiten |
Im Truppeneinsatz | Ab 2007 |

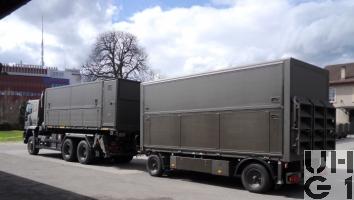

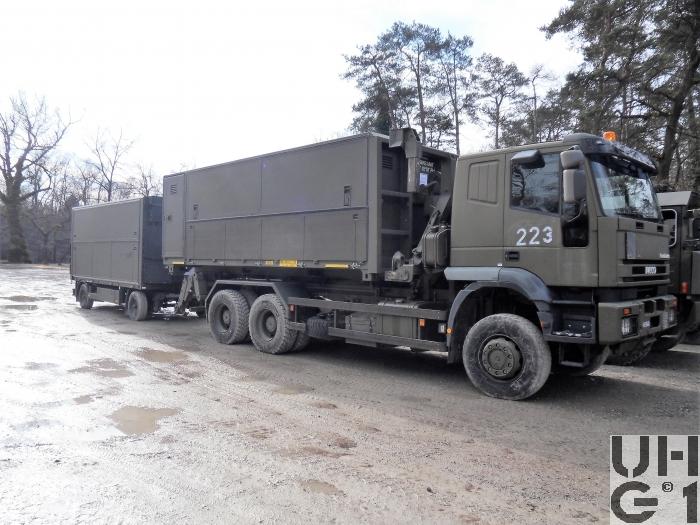

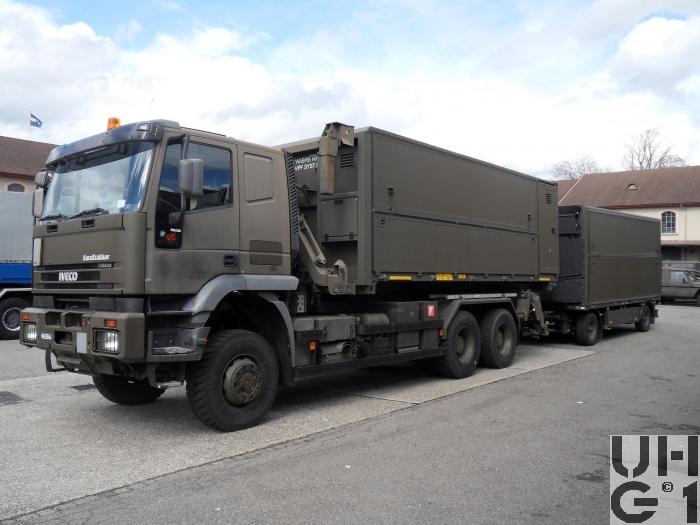

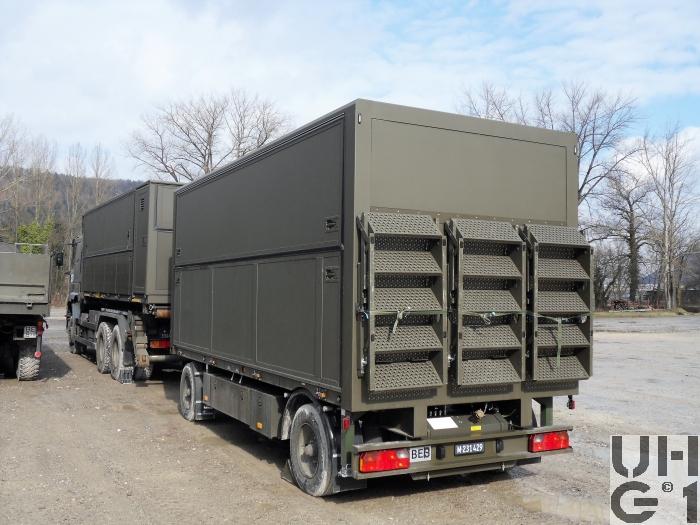

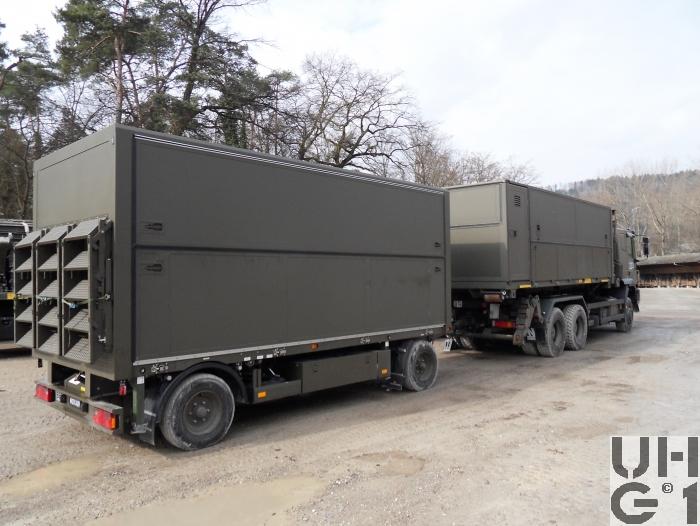

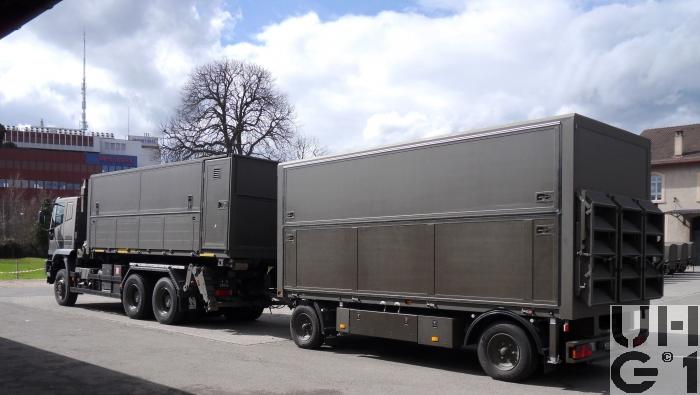

Bemerkungen | Das System besteht aus einer mobielen Küche auf Anhänger und einem WELAB mit Lebensmittel, Küchenmaterial, Stromaggregat und Trinkwasser. Ausstattung Bratmodul 70 Liter Druckmodule 125 Liter zum Garen Kombidämpfer Kühlschränke Aggregat Kirsch 2,5 kVA Aggregat Kirsch 12 kVA Staubsauger Dampfreiniger Druckluftkompressor Material für Trinkwasserversorgung Trinkwasseraufbereitungsanlage Trinkwassertänke Trinkwasserpumpen Material für Abwasserversorgung Schmutzwasserpumpen Abmessungen Anhänger 8200 mm Länge Transport mit Deichsel 8750 mm Länge Betrieb mit Deichsel 2300 mm Breite Transport 4400 mm Breite Betrieb Klappen geöffnet 3250 mm Höhe Transport 3250 mm Höhe Betrieb 6900 kg Gewicht leer 8000 kg Gewicht aufgefüllt WELAB 6000 mm Länge Transport 6500 mm Länge Betrieb Klappen offen |
