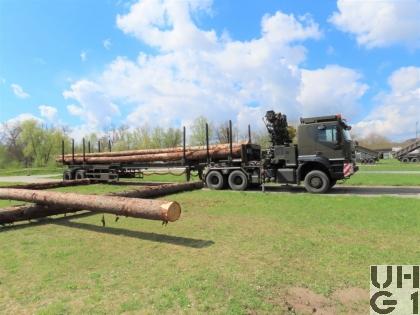

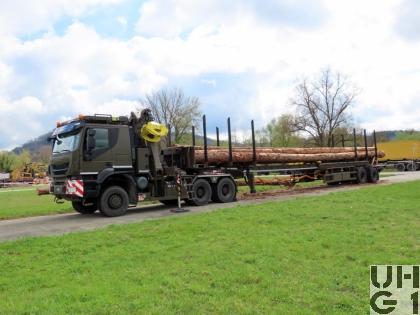

Transportfahrzeug Langmaterial

Transportfahrzeug Langmaterial Transportfahrzeug Langmaterial Transportfahrzeug Langmaterial Transportfahrzeug Langmaterial Transportfahrzeug Langmaterial


Abmessungen
Länge7'600 mm Fahrzeug
5'955 mm bis 6'755 mm Front - Sattelkupplung
Breite2'550 mm Fahrzeug
Höhe3'920 mm Fahrzeug
1'500 mm Sattelhöhe
Leergewicht17'100 kg Fahrzeug
Nutzlast8'900 kg Fahrzeug
Gesamtgewicht26000 kg Fahrzeug
40000 kg Max. Gesamtzuggewicht
70'000 kg Max. Gesamtzuggewicht für Ausnahmetransporte
10'000 kg Max. Achslast vorne
19'000 kg Max. Achslast hinten beide Achsen
Radstand3'820 mm / 1'395 mm
Wendekreis20'100 mm
19'000 mm Spurkreisdurchmesser


Motor
TypIveco
Typ F3H
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Turbolader
Ladeluftkühlung
Elektronisch gesteuertes Common Rail Einspritzsystem
Turbolader mit variabler, elektronisch gesteuerter Geometerie und Auspuffklappe
Automatische Vorwärmung für Kaltstart
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12880 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW500 PS / 368 kW bei 1'540 bis 1'900 U/min
Drehmoment2'300 Nm bei 900 bis 1'625 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 16 AS 2631 TO
Eurotronic 2 mit Intarder
16 Vorwärtsgänge
2 Rückwärtsgänge
Übersetzung
1. Gang 14,12:1
2. Gang 11,68:1
3. Gang 9,540:1
4. Gang 7,890:1
5. Gang 6,520:1
6. Gang 5,390:1
7. Gang 4,570:1
8. Gang 3,870:1
9. Gang 3,090:1
10. Gang 2,56:1
11. Gang 2,09:1
12. Gang 1,73:1
13. Gang 1,43:1
14. Gang 1,18:1
15. Gang 1,00:1
16. Gang 0,83:1
1. R-Gang 13,07:1
2. R-Gang 10,81:1

Verteilergetriebe
Hersteller ZF
Typ VG 2000/300
Übersetzung
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
Durchmesser 430 mm
Automatisierte Kupplung ohne Kupplungspedal
AntriebAllradantrieb permanent mit Geländegang ADM
Automatisch geregelt
Längssperren automatisch betätigt
Differentialsperren vorne und hinten automatisch betätigt
AchsenVorne
Starrachse
Doppelt übersetzte Antriebsachse mit Radaussenantrieb
Ãœbersetzung 4,23:1
Zwei doppelt wirkende hydraulische Teleskopstossdämpfer
Parabelfedern
Lenkbare Hohlachsschenkel
Drehstabstabilisator
Differentialsperre automatisch betätigt
Bereifung Continental HDC 385/65 R 22,5 162 K
Einfachbereifung
Reifendrucküberwachung
Hinten
Starrachsen
Doppelt übersetzte Antriebsachsen mit Radaussenantrieb
Ãœbersetzung 4,23:1
Pneumatisch betätigtes Sperrdifferential
Längssperren automatisch betätigt
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Luftfederung ECAS an beiden Achsen
Je 4 Luftbälge pro Achse
Drehstabstabilisator an beiden Achsen
Je zwei doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse
Bereifung Continental HDC1 315/80 R 22,5 156/150 K
Doppelbereifung
Reifendrucküberwachung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage nach EG Norm
Auf alle Räder wirkend
Duo-Duplex Trommelbremsen vorne und hinten
Antiblockiersystem ABS
Elektronische Bremskraftregelung der Hinterachse EBL
410 mm Durchmesser Bremstrommel vorne
180 mm Bremsbelagsbreite vorne
2'884 cm² Bremsbelagfläche vorne
410 mm Durchmesser Bremstrommel hinten
200 mm Bremsbelagsbreite hinten
3'220 cm² Bremsbelagfläche hinten
FeststellbremseFederspeicherbremse
Auf Hinterachsen wirkend
DauerbremseElektrohydraulisch betätigte Dekompressions-Motorbremse mit Auspuffklappe
Betätigung über Lenkstockhebel


Diverses
Tankinhalt1 Tank Alu zu 400 Liter Diesel
1 Tank Kunststoff zu 55 Liter AdBlue
links am Chassis
1 Tank Alu zu 100 Liter Hydraulikoel
Hinter der Kabine
Anhängelast20000 kg
1000 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit89 km/h
Elektronisch geregelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 225 Ah
Minus Pol an Masse
Rechts am Chassis
Anlasser 6,1 kW, 24 Volt
Alternator 28 Volt, 120 A
Sitzplätze3 Personen
Anzahl Fahrzeuge12 Fahrzeuge
Im TruppeneinsatzBeschaffung über Rp 2016
Einsatz ab 2022

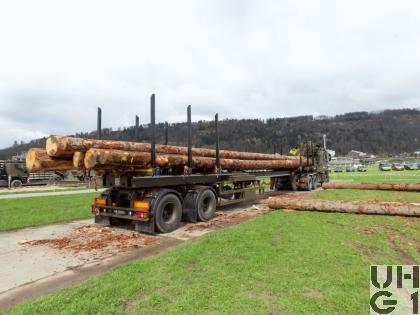

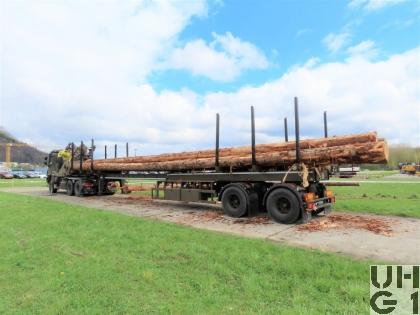

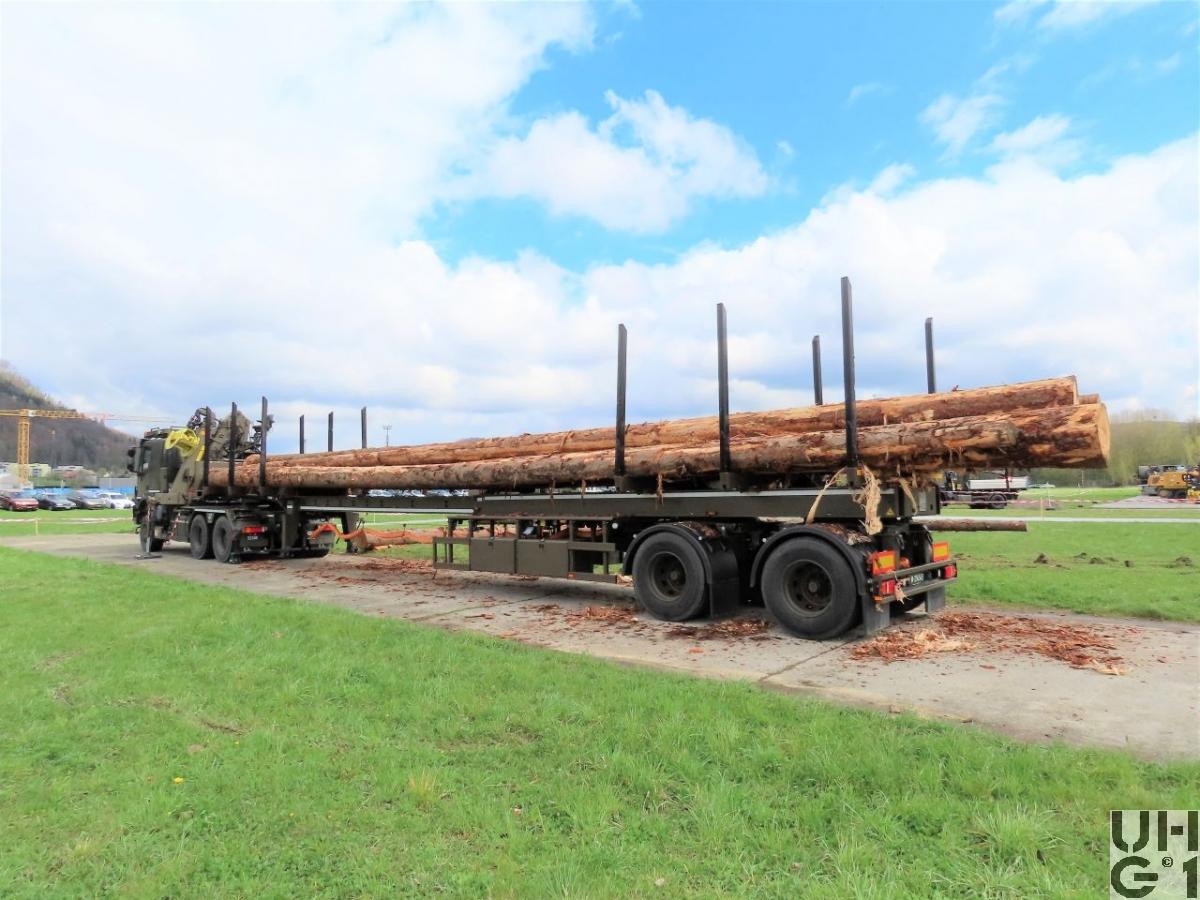

BemerkungenSattelanhänger Holztransport 29 t, 2-Achsig H2H Doll
11'670 mm + 6'000 mm Länge
3'800 mm Höhe
1'500 mm Sattelkupplungshöhe
2'550 mm Breite
18'000 mm Max. Langholz Länge
1'997 mm Nutzbare Höhe
1'803 Ladehöhe
2'320 mm Nutzbare Breite
9'000 kg Leergewicht
29'000 kg Nutzlast
38'000 kg Gesamtgewicht
2x 10'000 kg Max. Achslast
18'000 kgt Max. Sattellast
Aufbau
Rungenschemel, teilweise hydraulisch verschiebbar, für den Rundholz Transport
Anzahl
12 Sattelanhänger
Beschaffung
Über Rp 16
