4428 mm Fahrzeug 1650 mm Laderaum 700 mm Gepäckraum 1020 mm Überhang vorne 860 mm Überhang hinten 21° Überhangwinkel vorne 20° Überhangwinkel hinten
Breite
1750 mm Fahrzeug 1500 mm Laderaum 1450 mm Gepäckraum 1370 mm Spurweite vorne 1360 mm Spurweite hinten
Höhe
2210 mm Fahrzeug 800 mm Gepäckraum 240 mm Bodenfreiheit 210 mm Bauchfreiheit
Leergewicht
1600 kg Fahrzeug
Nutzlast
470 kg Fahrzeug
Gesamtgewicht
2070 Kg Fahrzeug 950 kg Max. Achslast vorne 1150 kg Max. Achslast hinten
Radstand
2400 mm
Wendekreis
12000 mm
Motor
Typ
VW
Zylinder
4 Zylinder Boxermotor Viertakt Vergaser Hersteller Solex Typ 30 PICT-1 Fallstromvergaser Mit Hand-Choke und Beschleunigungspumpe
Kühlsystem
Luftkühlsystem
Anzahl Ventile
2 Ventile pro Zylinder Hängende Ventile von zentraler Nockenwelle über Stösselstangen und Kipphebel betätigt
Bohrung
83 mm
Hub
69 mm
Hubraum
1493 cm³
Verdichtung
7,5:1
Treibstoff
Benzin
PS/kW
44 PS / 32,32 kW bei 4000 U/min
Drehmoment
104 Nm bei 2000 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller VW Typ CA Mechanisches Zahnradwechselgetriebe Alle Gänge synchronisiert 4 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Übersetzung 1. Gang 3,80:1 2. Gang 2,06:1 3. Gang 1,22:1 4. Gang 0,82:1 R. Gang 3,88:1
Achsantrieb Antrieb des Tellerrades direkt vom Getriebe mittels Spiralverzahnung Untersetzung 4,375:1
Vorne Doppeltragrohr mit Torsionsstäben Doppellängslenker mit Torsionsfederstäben Hydraulische Teleskopstossdämpfer Bereifung 7.00 - 14, 4 Ply Einfachbereifung Hinten Einfaches Tragrohr mit Torsionsstab Einfacher Längslenker mit Torsionsfederstab Hydraulische Teleskopstossdämpfer Bereifung 7.00 - 14, 4 Ply Einfachbereifung Radantrieb über Differentialwellen mit Gelenk im Ausgleichsgehäuse und Ritzelantrieb Untersetzung 1,26:1
Bremsen
Betriebsbremse
Hydraulische Einkreis Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne, 230 mm Durchmesser Trommelbremsen hinten, 230 mm Durchmesser
Feststellbremse
Mechanisch über Seilzug Auf Hinterräder wirkend
Dauerbremse
Keine
Diverses
Tankinhalt
1 Tank Stahl zu 40 Liter Benzin Vor dem Motorraum über der Hinterachse
Anhängelast
800 kg
Seilwinde
Keine
Höchstgeschwindigkeit
105 km/h 22,5 km/h im kleinsten Gang
Elektrische Anlage
6 Volt 1 Batterie 6 Volt 84 Ah Minuspol an Masse Im Motorraum hinten rechts
Sitzplätze
3 Personen 1 Motorfahrer 1 Peiler 1 Auswerter
Anzahl Fahrzeuge
10 Fahrzeuge
Im Truppeneinsatz
1968 bis 1985
Bemerkungen

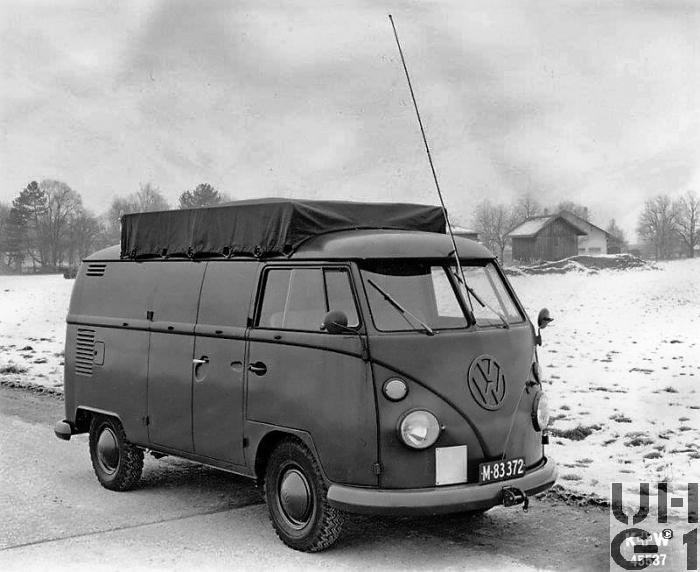

Mobiele Nahfeld-Peilanlage P-723/m von Telefunken Modular aufgebaute PST 638 Sichtpeilanlage für Mittel- und Kurzwellen 4 Systeme sind zusätzlich mit Längstwellen Peilvorsatzgeräten LW 638/1 ausgestattet
