VW Transporter T2a, Lieferw Kasten 0,9 / 1,1 t 4x2

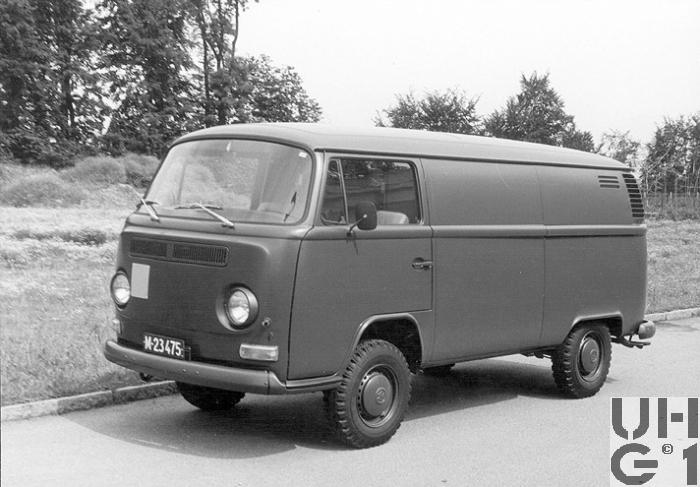

VW Transporter T2, Lieferw Kasten 0,9 / 1,1 t 4x2, Foto Armasuisse


Abmessungen
Länge4420 mm Fahrzeug
2800 mm Laderaum Vordersitz bis Heckklappe
1130 mm Ãœberhang vorne
867 mm Ãœberhang hinten
22° Überhangwinkel vorne
20° Überhangwinkel hinten
Breite1765 mm Fahrzeug
1570 mm Laderaum
1060 mm Schiebetüre seitlich
1230 mm Heckklappe
1386 mm Spurweite vorne
1439 mm Spurweite hinten
Höhe1955 mm Fahrzeug
1400 mm Laderaum
1225 mm Schiebetüre seitlich
730 mm Heckklappe
970 mm Beladehöhe hinten
500 mm Beladehöhe seitlich
Leergewicht1350 kg Fahrzeug
Nutzlast885 kg Fahrzeug
Gesamtgewicht2235 kg Fahrzeug
1010 kg Max. Achslast vorne
1250 kg Max. Achslast hinten
Radstand2400 mm
Wendekreis11800 mm


Motor
TypVW
Typ B
Zylinder4 Zylinder Boxermotor
Viertakt
Vergaser
Hersteller Solex
Typ 30 PICT-2
Fallstromvergaser mit Startautomatik
KühlsystemLuftkühlsystem
Thermostatisch gesteuert durch Gebläse
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über Tassenstössel, Stösselstangen und Kipphebel betätigt
Nockenwellenantrieb über schrägverzahnte Stirnräder
Bohrung85,5 mm
Hub69,0 mm
Hubraum1584 cm³
Verdichtung7,50:1
TreibstoffBenzin
PS/kW47 PS / 34,5 kW bei 4000 U/min
Drehmoment104 Nm bei 2200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller VW
Typ CA
Voll- und Sperrsynchronisiertes 4 Gang Getriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
1. Gang 3,800:1
2. Gang 2,060:1
3. Gang 1,260:1
4. Gang 0,822:1
R. Gang 3,610:1

Ausgleichsgetriebe
Übersetzung
5,375:1

Fernschaltung durch Mittelschalthebel
Doppelgelenkwellen auf die Hinterräder
KupplungZweischeiben Trockenkupplung
Mechanisch über Kabelzug betätigt
AntriebHinterradantrieb
AchsenVorne
Einzelradaufhängung
2 durchgehende vierkant Drehfederstäbe
Je 2 Kurbellängslenker
Doppeltwirkende Teleskopstossdämpfer
Drehstabstabilisator
Bereifung 185R14C, 6 Ply
Einfachbereifung
Hinten
Einzelradaufhängung
1 runder Federstab auf jeder Seite, querliegend
Doppelgelenkachswellen mit Achslenker
Doppeltwirkende Teleskopstossdämpfer
Bereifung 185R14C, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreisbremsanlage mit Unterdruckverstärker
Auf alle Räder wirkend
Scheibenbremsen vorne, 278 mm Durchmesser
Trommelbremsen hinten, 252 mm Durchmesser
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 57 Liter Benzin
Ãœber der Hinterachse
Anhängelast1000 kg gebremst
SeilwindeKeine
Höchstgeschwindigkeit105 km/h
4 km/h im kleinsten Gang
Elektrische Anlage12 Volt
1 Batterie 12 Volt 45 Ah
Minuspol an Masse
Im Motorraum im Heck
Sitzplätze3 Personen
Anzahl Fahrzeuge? Fahrzeuge
Im TruppeneinsatzAb 1971
Bemerkungen
