Condor A 680,Motrd 2 Pl 2x1

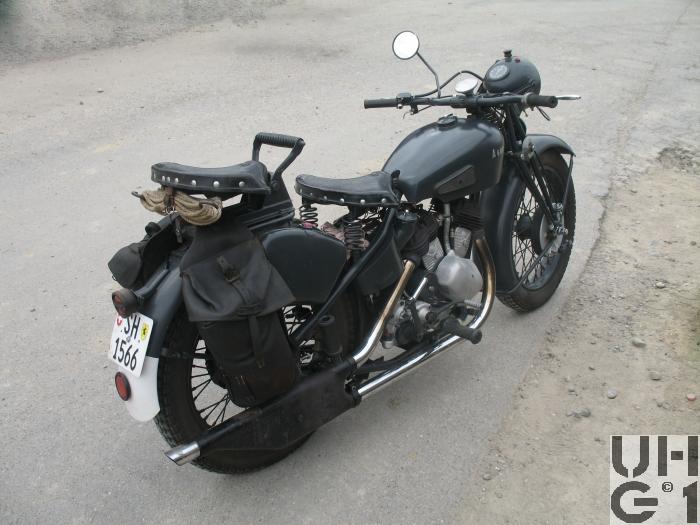

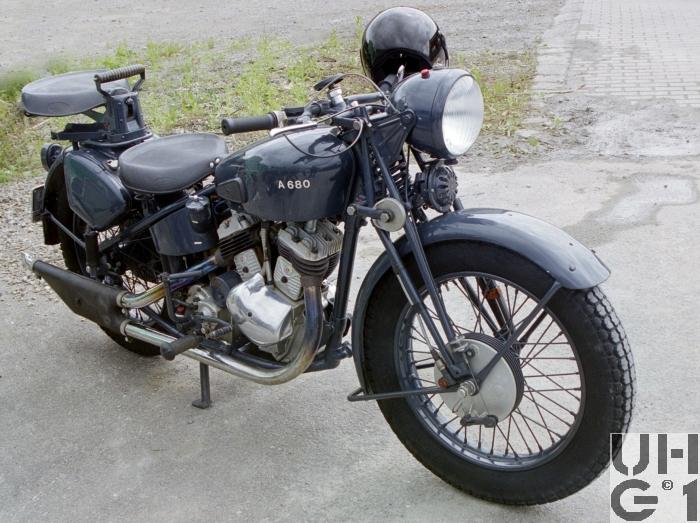

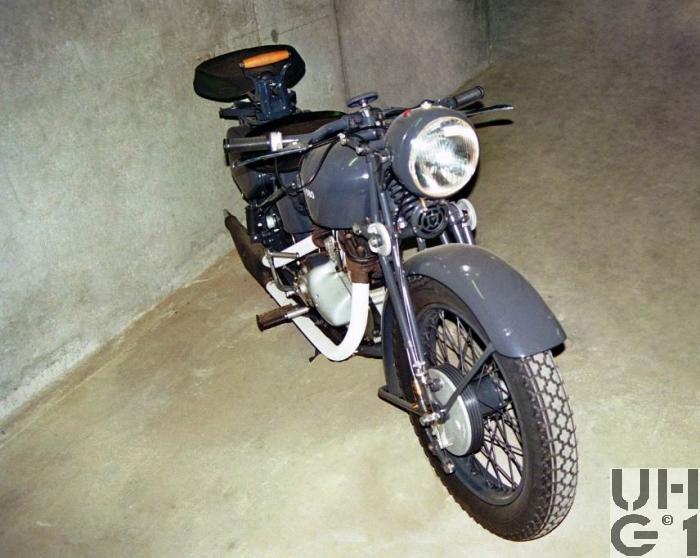

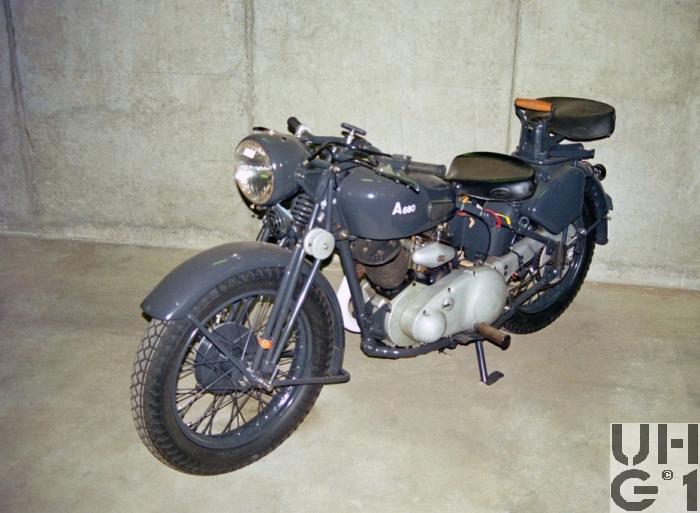

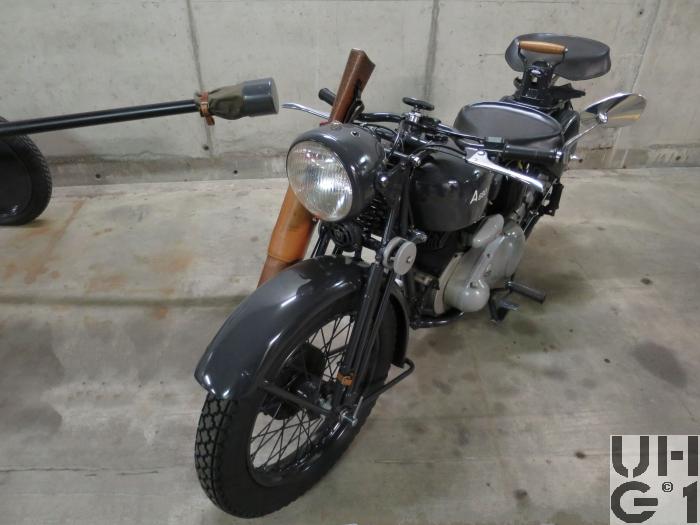

 Condor A 680 Solo Motorrad Typ 42-46 A Motrd 2 Pl 2x1  Condor A 680 Solo Motorrad Typ 42-46 A Motrd 2 Pl 2x1  Condor A 680 Solo Motorrad Typ 42-46 A Motrd 2 Pl 2x1   Condor A 680 Solo Motorrad Typ 42-46 A Motrd 2 Pl 2x1  Condor A 680 Solo Motorrad Typ 42-46 A Motrd 2 Pl 2x1


Abmessungen
Länge2'180 mm Fahrzeug
Breite760 mm Fahrzeug
740 mm Lenkstange
Höhe1'070 mm Fahrzeug
900 mm Höhe Lenkstange
700 mm Sitzhöhe
170 mm Bodenfreiheit
Leergewicht195 kg Fahrzeug
Nutzlast230 kg Fahrzeug
Gesamtgewicht425 kg Fahrzeug
Radstand1'415 mm
Wendekreis4'890 mm


Motor
TypUniversal
Typ 680 SV V2
Zylinder2 Zylinder
V 50°
4 Takt
Vergaser:
Marke Oba Oensingen
Horizontalvergaser
KühlsystemLuftkühlung
Anzahl Ventile2 Ventile pro Zylinder
Seitlich gesteuert
Bohrung70 mm
Hub88 mm
Hubraum677 cm³
Verdichtung5,0:1
TreibstoffBenzin
PS/kW20 PS / 15 kW bei 4'200 U/min
Drehmoment


Kraftübertragung
GetriebeCondor
4 Gang Getriebe
Übersetzungsverhältnis:
1. Gang 4,05:1
2. Gang 2,15:1
3. Gang 1,41:1
4. Gang 1,00:1

Fussschaltung
KupplungCondor
Mehrscheiben Trockenkupplung
Über Kabelzug betätigt
AntriebVom Motor auf Getriebe durch Kette
Zahnrad auf Motorenwelle mit 24 Zähne
Vom Getriebe auf das Hinterrad durch Kette
Getriebeantriebsrad mit 20 Zähne
Zahnkranz Hinterradantrieb mit 46 Zähne
Antrieb der Lichtmaschine durch Kette
AchsenVorne
Steckachse
Parallelogramm Gabelsystem
Felge 19x3
Bereifung 400x19
Einfachbereifung
Hinten
Steckachse
Felge 19x3
Bereifung 400x19
Einfachbereifung


Bremsen
BetriebsbremseVorne
Mechanische Trommelbremse
Über Kabelzug betätigt
200 mm Trommeldurchmesser
30 mm Belagsbreite
Hinten
Mechanische Trommelbremse
Über Pedal und Gestänge betätigt
200 mmTrommeldurchmesser
30 mm Belagsbreite
FeststellbremseMechanisch auf Vorderrad
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 15 Liter Benzin
Vor dem Sattel
5 Liter / 100 km Verbrauch
300 km Reichweite
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit110 km/h
Elektrische Anlage6 Volt
1 Batterie 6 Volt 10 Ah
Minus Pol an Masse
Kickstarter
Batteriezündung Scintilla mit automatischer Zündmomentverstellung
Umstellbar auf Lichtmaschinenzündung
Sitzplätze2 Personen
Anzahl Fahrzeuge580 Fahrzeuge
Im Truppeneinsatz1944 bis 1962
BemerkungenGebaut von 1942 - 1947
