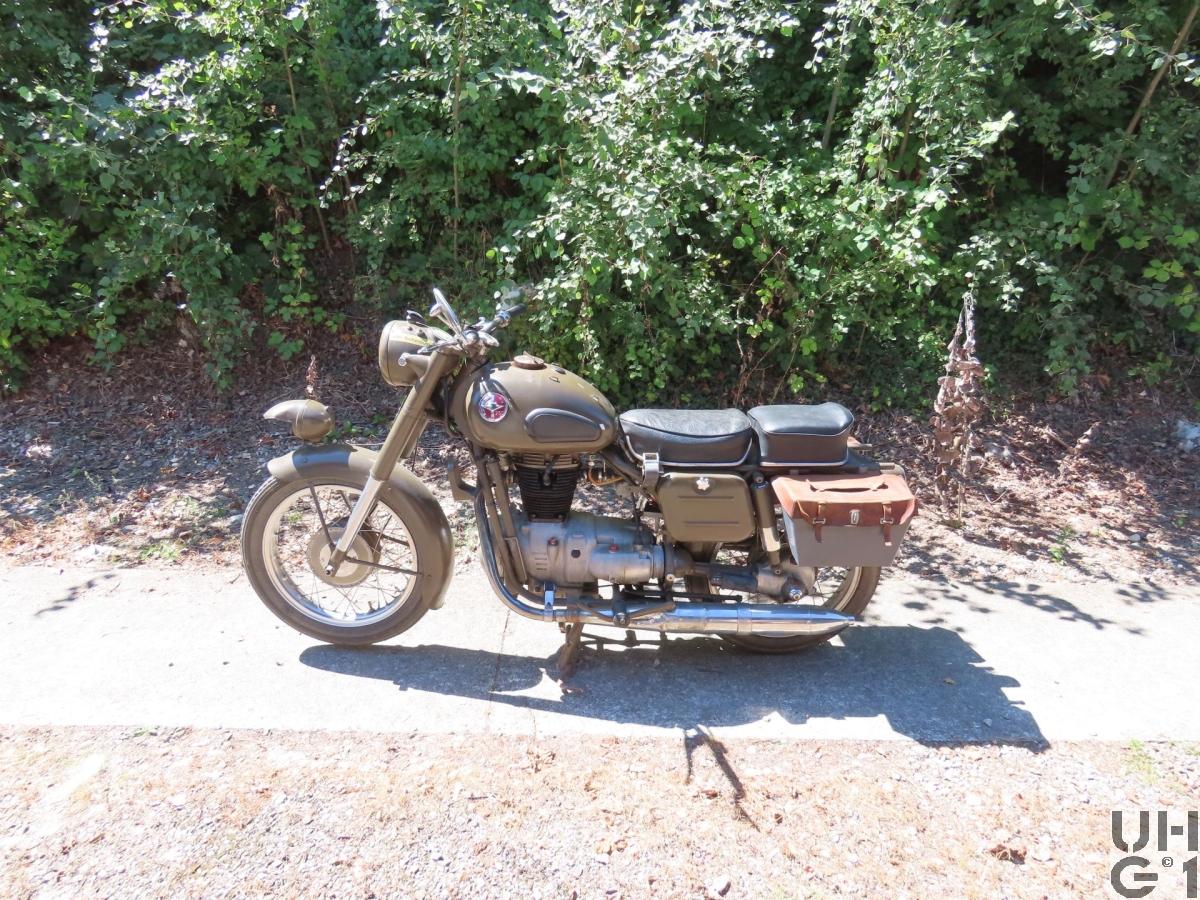

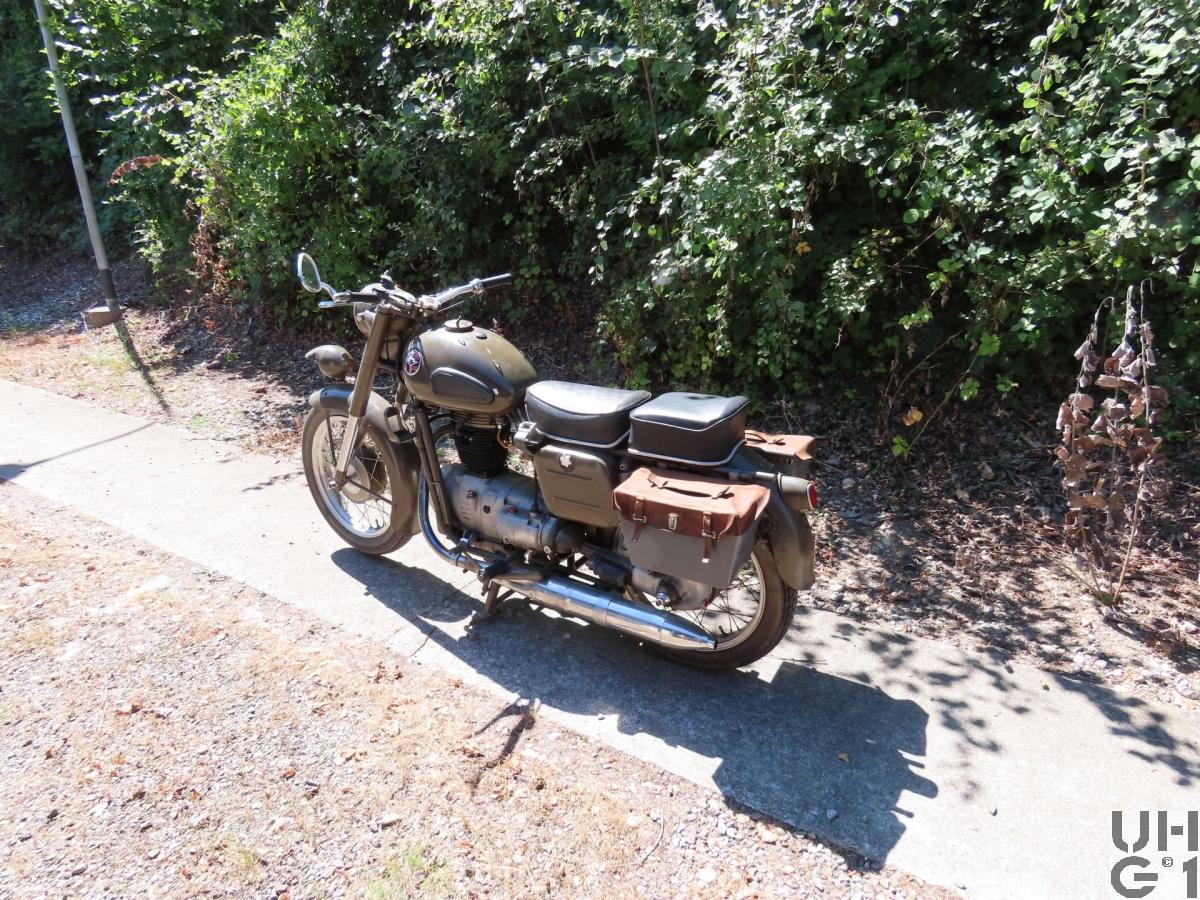

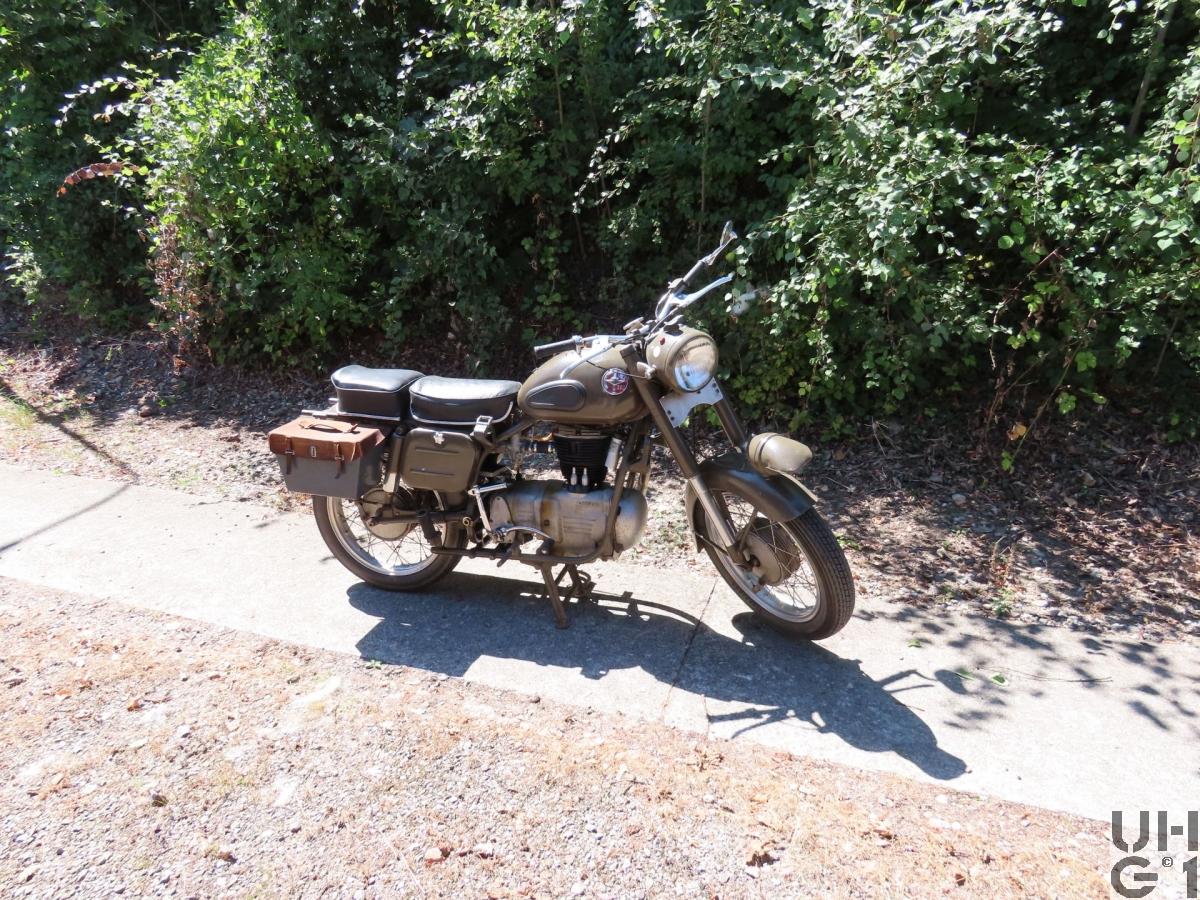

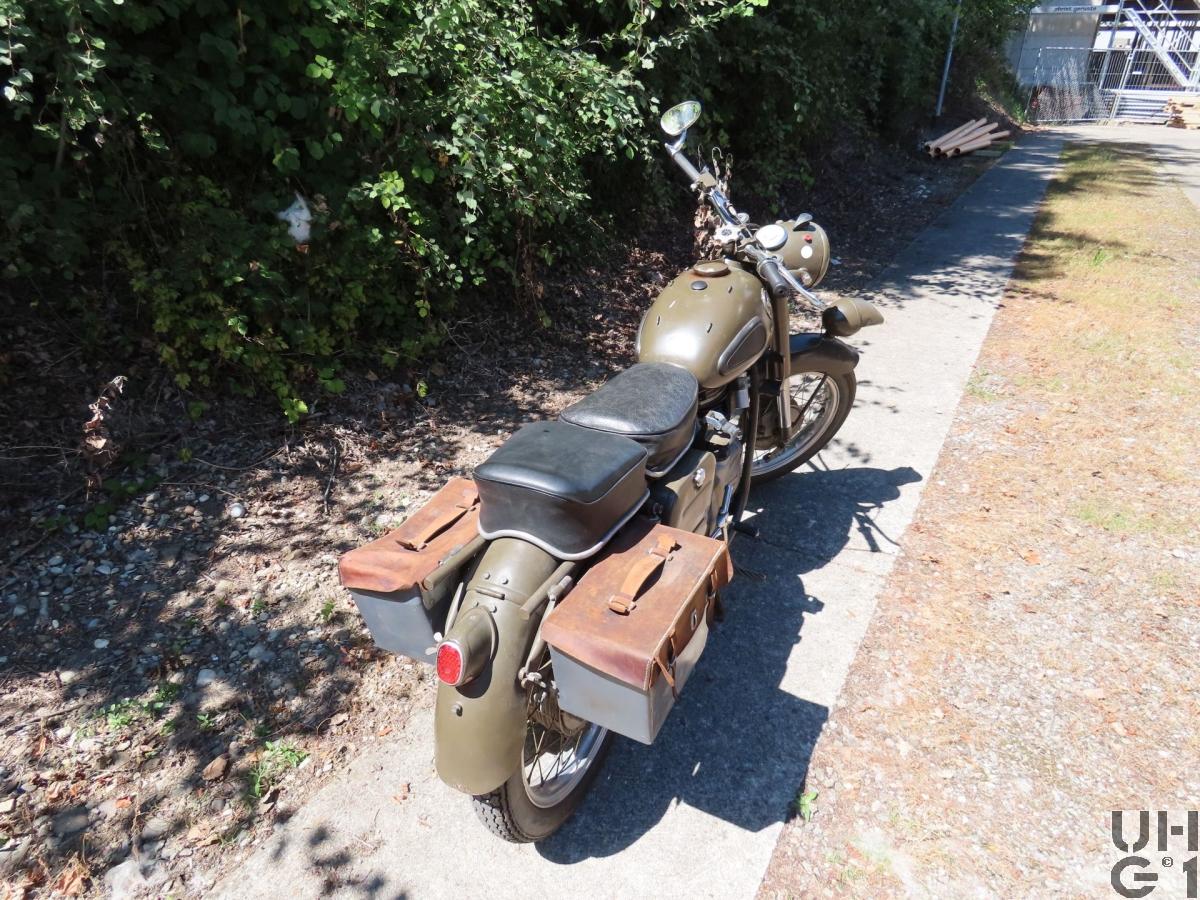

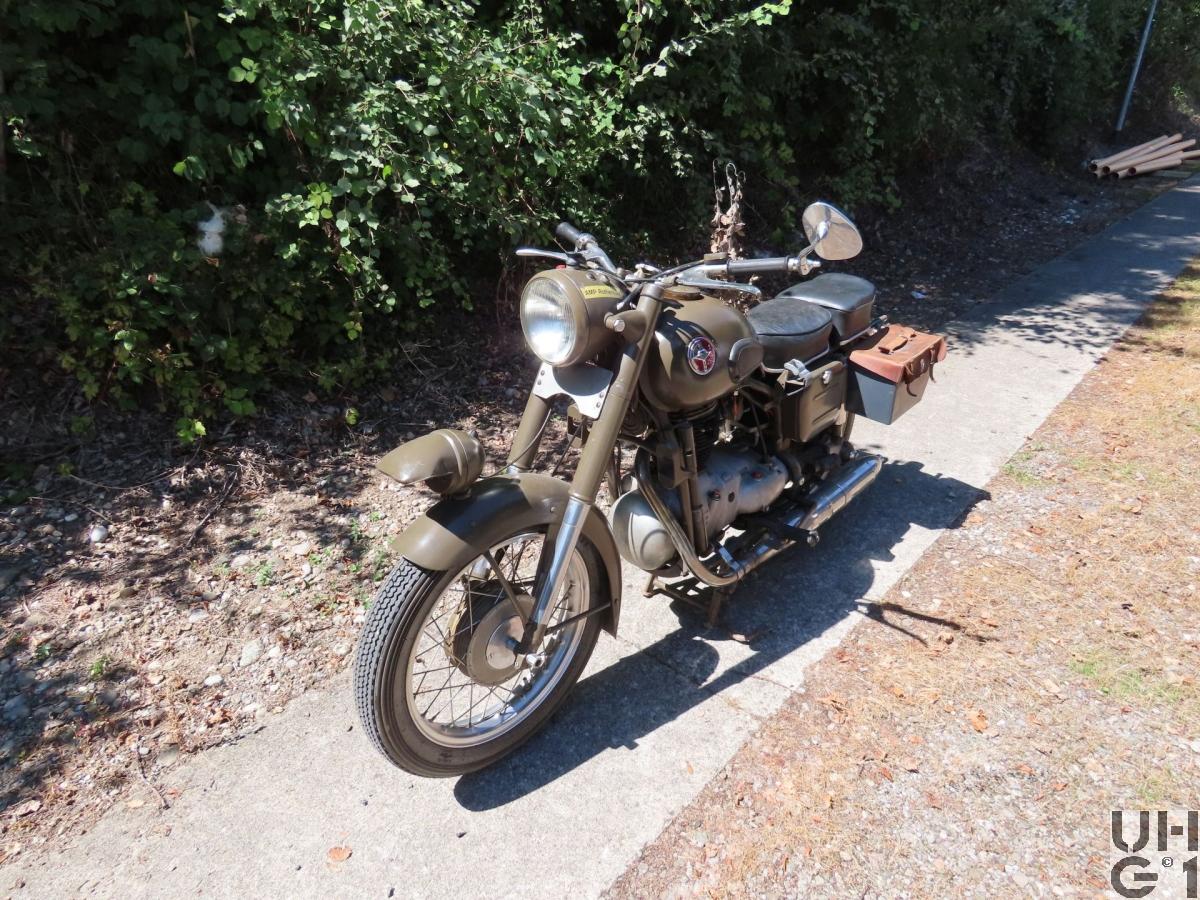

Condor A 250, 1. Serie, Motrd 2 Pl 2x1

 Condor A 250, 1. Serie, Motrd 2 Pl 2x1  Condor A 250, 1. Serie, Motrd 2 Pl 2x1  Condor A 250, 1. Serie, Motrd 2 Pl 2x1  Condor A 250, 1. Serie, Motrd 2 Pl 2x1  Condor A 250, 1. Serie, Motrd 2 Pl 2x1


Abmessungen
Länge2'040 mm Fahrzeug
Breite690 mm Lenkerbreite
Höhe1'050 mm Fahrzeug
800 mm Sattelhöhe
165 mm Bodenfreiheit
Leergewicht165 kg Fahrzeug
Nutzlast200 kg Fahrzeug
Gesamtgewicht365 kg Fahrzeug
Radstand1'335 mm
Wendekreis4'500 mm


Motor
TypCondor
Typ 250 OHV
Zylinder1 Zylinder stehend
4 Takt
Vergaser
Amal Monobloc
Typ 376/306-1
KühlsystemLuftkühlung
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Stösselstangen und Kipphebel betätigt
Nockenwelle mit Zahnradantrieb
Bohrung68 mm
Hub68 mm
Hubraum248 cm³
Verdichtung8,4:1
TreibstoffBenzin
PS/kW15 PS / 11 kW bei 5'500 U/min
Drehmoment18,5 Nm bei 5'000 U/min


Kraftübertragung
GetriebeMechanisches Zahnrad Wechselgetriebe mit Ziehkeilschaltung
4 Vorwärtsgänge
Übersetzung
1. Gang 5,30:1
2. Gang 3,24:1
3. Gang 2,34:1
4. Gang 1,71:1

Fussschaltung
KupplungEinscheiben Trockenkupplung
Durch Kabelzug betätigt
AntriebKardanwelle
Starre in Schwingrohr gekapselte Welle mit Gelenkscheibe (Hardyscheibe) am Getriebe
Einstufiges Winkelgetriebe
Untersetzung: 4,16:1
AchsenVorne
Steckachse mit Timkenlager
Teleskopgabel
2 Schraubenfedern mit progressiver hydraulischer Dämpfung
Federweg 160 mm
Bereifung 3.25 x 18
Einfachbereifung
Hinten
Steckachse mit Timkenlager
Hinterradschwinge
2 Schraubenfedern mit hydraulischer Dämpfung
Federweg 100 mm
Bereifung 3.25 x 18
Einfachbereifung


Bremsen
BetriebsbremseVorne
Mechanische Trommelbremse
Durch Kabelzug betätigt
Hinten
Mechanische Trommelbremse
Durch Gestänge betätigt
FeststellbremseKeine
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 14,1 Liter Benzin
Davon 3 Liter Reserve
Vor Fahrersitz
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit110 km/h
35 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie 6 Volt 10 Ah
Minus Pol an Masse
Unter dem Fahrersitz
Kickstarter rechts
Sitzplätze2 Personen
Anzahl Fahrzeuge110 Fahrzeuge
Im Truppeneinsatz1959 bis 1982
BemerkungenHerstellung
1. Serie: 110 Stück 1957 bestellt, 1959 - 1961 abgeliefert

Farbe
Anthrazit
