Radfahrzeuge > Kranwagen > Liebherr LTM 1090/4.1, 8x8

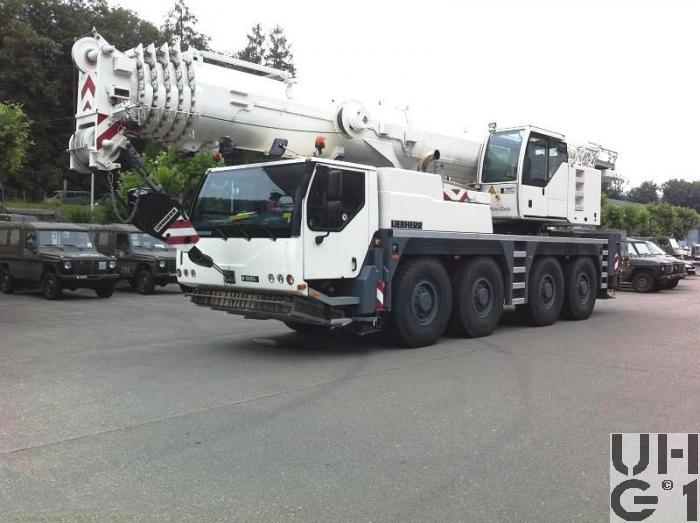

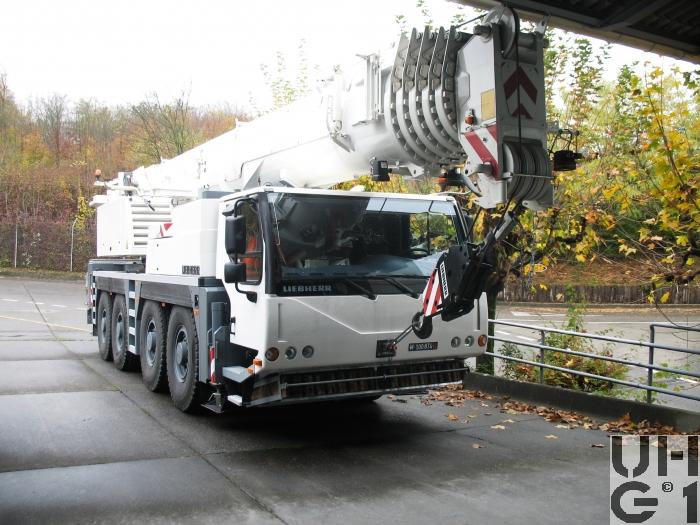

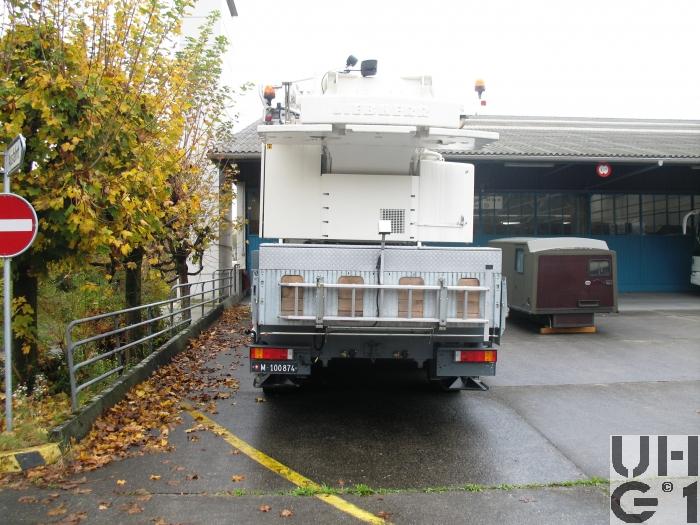

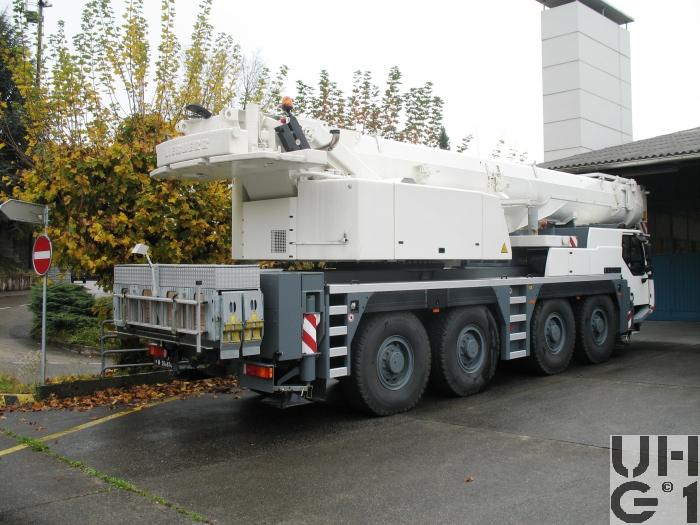

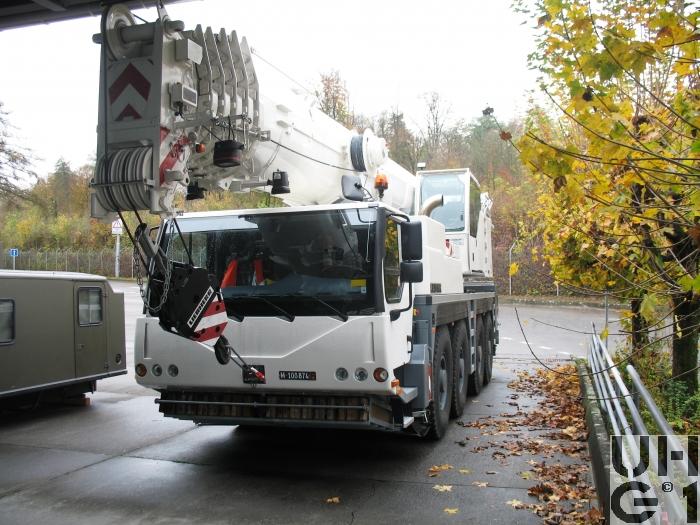

Liebherr LTM 1090/4.1, 8x8
Abmessungen | |
|---|---|
| Länge | 12'895 mm Fahrzeug 10'534 mm Fahrzeug ohne Kran 8'557 mm Vordere bis Hintere Abstützung links 8'480 mm Vordere bis Hintere Abstützung rechts 2'121 mm Überhang vorne Kran zu Kabine 2'704 mm Überhang vorne 2'130 mm Überhang hinten 13° Überhangwinkel vorne 15° Überhangwinkel hinten |
| Breite | 2'750 mm Fahrzeug 4'080 mm Fahrzeug mit Ballast 5'000 mm Fahrzeug mit Stützen halb ausgefahren 7'000 mm Fahrzeug mit Stützen voll ausgefahren 2'310 mm Spurweite vorne 2'310 mm Spurweite hinten |
| Höhe | 3'955 mm Fahrzeug 1'940 mm Fahrzeug Chassis |
| Leergewicht | 48'000 kg Fahrzeug inklusive 6'700 kg Ballast |
| Nutzlast | 0 kg Fahrzeug |
| Gesamtgewicht | 48'000 kg Fahrzeug inklusive 6'700 kg Ballast 12'000 kg Max. Achslast 1. Achse 12'000 kg Max. Achslast 2. Achse 12'000 kg Max. Achslast 3. Achse 12'000 kg Max. Achslast 4. Achse |
| Radstand | 1'650 mm + 2'400 mm + 1'650 mm |
| Wendekreis | 8'760 mm mit Allradlenkung |
Motor | |
| Typ | Liebherr Typ D 846 A7 |
| Zylinder | 6 Zylinder Reihenmotor Viertakt |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 4 Ventile pro Zylinder |
| Bohrung | 128 mm |
| Hub | 166 mm |
| Hubraum | 12'800 cm³ |
| Verdichtung | 19,0:1 |
| Treibstoff | Diesel |
| PS/kW | 476 PS / 350 kW bei 1'800 bis 2'100 U/min |
| Drehmoment | 2'220 Nm bei 1'200 - 1'500 U/min |
Kraftübertragung | |
| Getriebe | Hauptgetriebe Hersteller ZF Schaltgetriebe mit automatisiertem Schaltsystem AS-Tronic 12 Vorwärtsgänge 2 Rückwärtsgänge Verteilergetriebe Zweistuffig, mit sperrbarem Verteilerdifferential |
| Kupplung | Wandlerkupplung |
| Antrieb | 8x6x8 |
| Achsen | Alle 4 Achsen in geschweisster Ausführung, alle Achsen gelenkt, Achsen 2, 3 und 4 sind Planetenachsen mit Differentialbremsen |
Bremsen | |
| Betriebsbremse | Allrad 2 Kreis Druckluft Servobremse |
| Feststellbremse | Federspeicher auf die Räder der 1., 2. und 3. Achse wirkend |
| Dauerbremse | Motorbremse als Auspuffklappenbremse mit Liebherr Zusatzbremssystem, Intarder am Schaltgetriebe |
Diverses | |
| Tankinhalt | 1 Tank zu 400 Liter Diesel |
| Anhängelast | 40'000 kg |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 80 km/h |
| Elektrische Anlage | 24 Volt 2 Batterien à  12 Volt 170 Ah Minus Pol an Masse |
| Sitzplätze | 2 Personen |
| Anzahl Fahrzeuge | 1 Stück |
| Im Truppeneinsatz | Ab 2006 |
| Bemerkungen | M+Nummer M+100874 Krananlage Teleskopausleger 6-teilig Länge 50 m Seillänge 260 m Seildurchmesser 17 mm Kranmotor Hersteller Liebherr Typ D934S A6 4 Zylinder Reihenmotor Wassergekühlt Leistung 197 PS / 145 kW bei 1'800 U/min Max. Drehmoment 920 Nm bei 1'100 - 1'500 U/min Traglast Max. Traglast 90'000 kg bei 2,5 m Ausladung |
