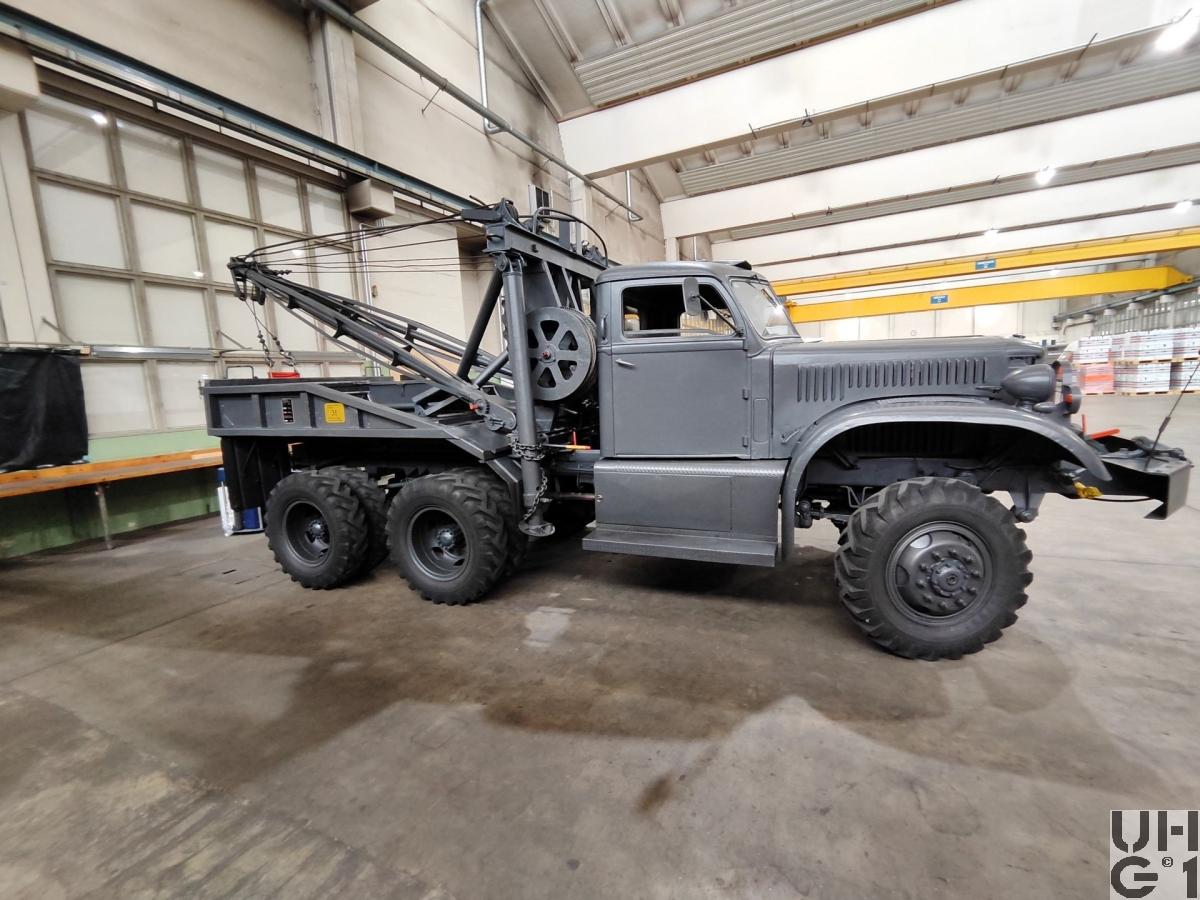

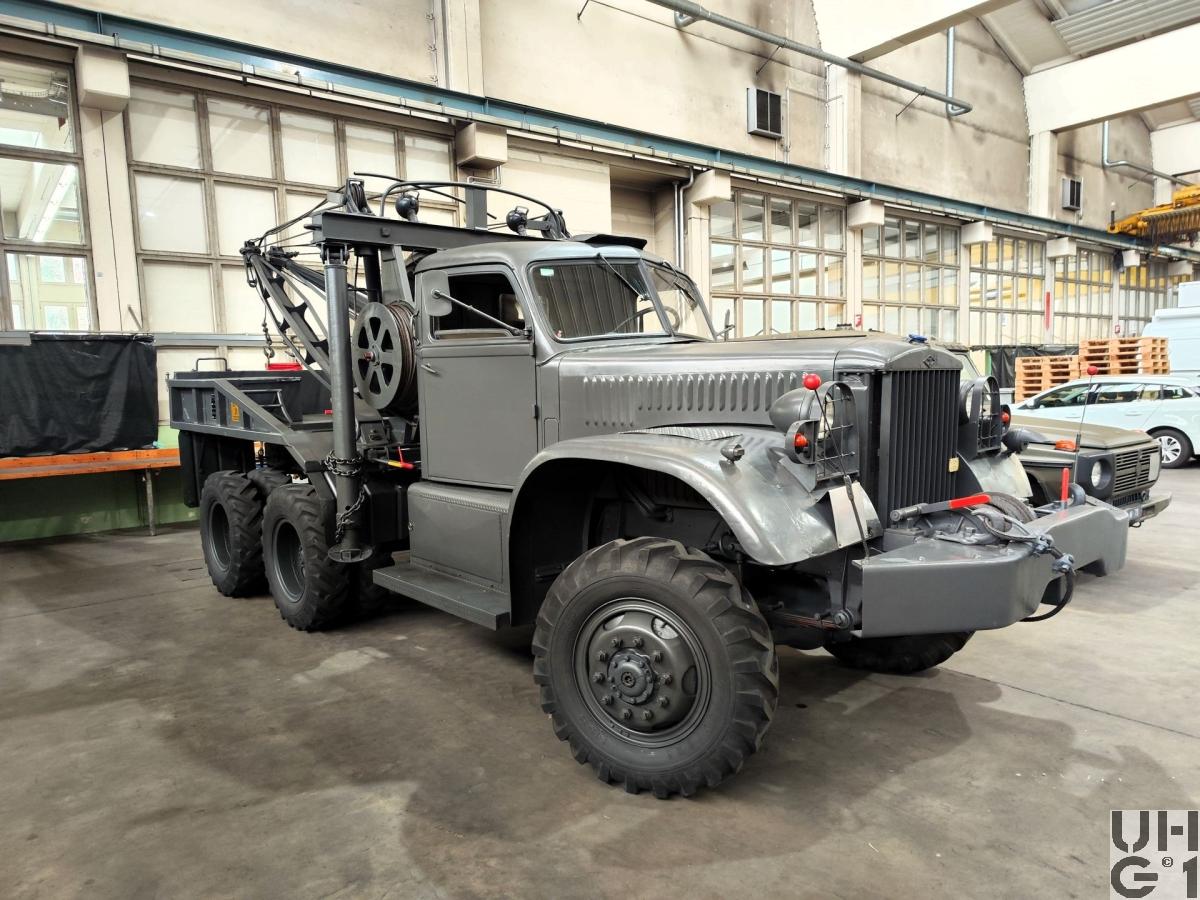

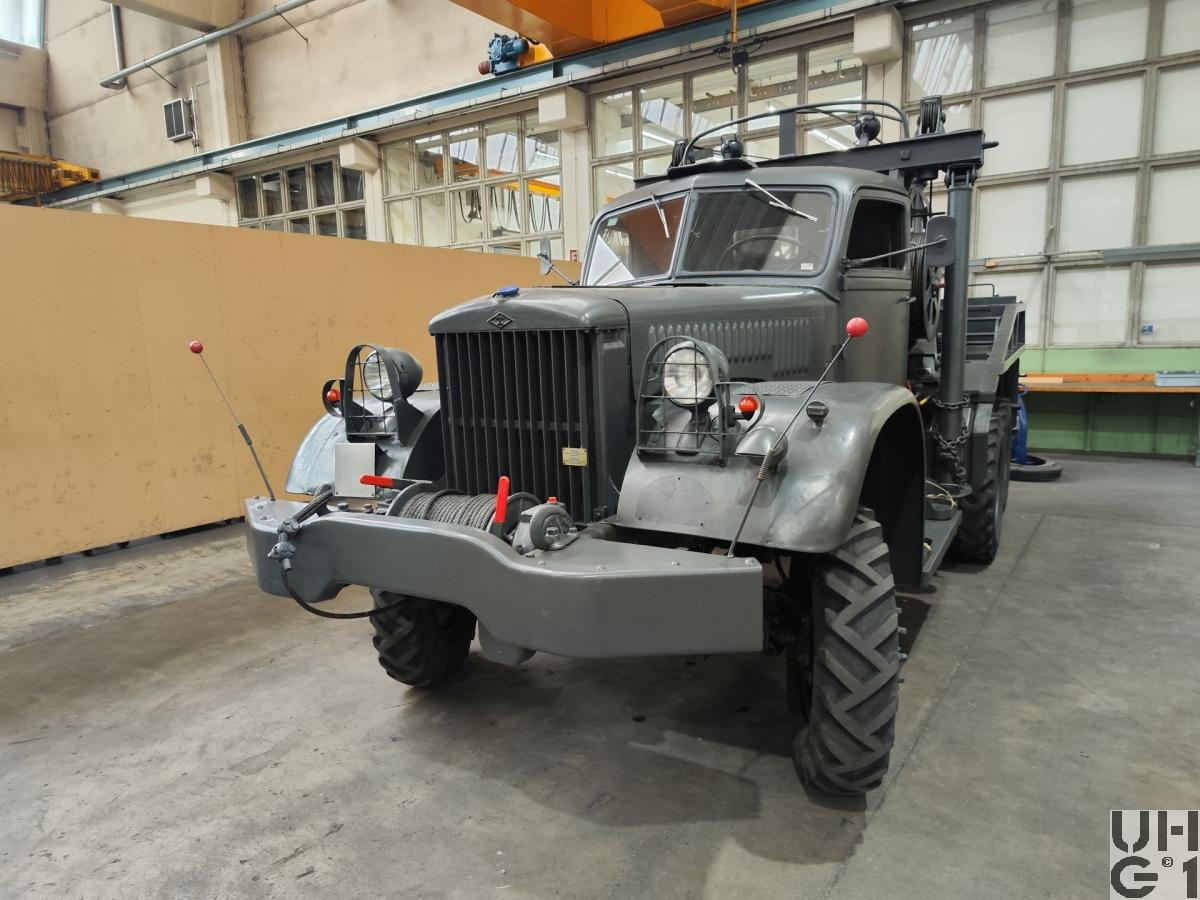

Abmessungen | |
---|---|
Länge | 6800 mm Fahrzeug ohne Ausleger 7410 mm Fahrzeug mit Ausleger 1250 mm Überhang vorne 1010 mm Überhang hinten ohne Ausleger 1760 mm Überhang hinten mit Ausleger 40° Überhangwinkel vorne 50° Überhangwinkel hinten |
Breite | 2565 mm Fahrzeug 1870 mm Spurweite vorne 1870 mm Spurweite hinten |
Höhe | 2819 mm Fahrzeug 1000 mm Zughaken hinten 280 mm Bodenfreiheit 320 mm Bauchfreiheit |
Leergewicht | 9500 kg Fahrzeug |
Nutzlast | 0 kg Fahrzeug |
Gesamtgewicht | 9500 kg Fahrzeug 3600 kg Max. Achslast vorne 5900 kg Max. Achslast hinten beide Achsen |
Radstand | 3170 mm + 1320 mm |
Wendekreis | 21800 mm mit Hinterradantrieb 23700 mm mit Allradantrieb |
Motor | |
Typ | Hercules Typ RXC |
Zylinder | 6 Zylinder Reihenmotor Viertakt Vergaser Hersteller Zenith Typ IN 167 SJ Fallstromvergaser |
Kühlsystem | Flüssigkeitskühlsystem |
Anzahl Ventile | 2 Ventile pro Zylinder Seitlich stehende Ventile von seitlicher Nockenwelle gesteuert |
Bohrung | 117,475 mm |
Hub | 133,350 mm |
Hubraum | 8668 cm³ |
Verdichtung | 5,41:1 |
Treibstoff | Benzin |
PS/kW | 132 PS / 97 kW bei 2300 U/min |
Drehmoment | 540 Nm bei 1900 U/min |
Kraftübertragung | |
Getriebe | Hauptgetriebe Hersteller Clark Typ 326-Vo-18 Mechanisches Schubradwechselgetriebe mit angeflanschtem Seilwindenantrieb 5 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Übersetzung 1. Gang 7,08:1 2. Gang 3,82:1 3. Gang 1,85:1 4. Gang 1,00:1 5. Gang 0,77:1 R. Gang 7,08:1 Verteilergetriebe Hersteller Timken/Wisconsin Typ T 76 Mechanisches Reduktions- und Verteilergetriebe mit 2 Schaltstufen für Strassen- und Geländegang Untersetzung 1,00:1 Strassengang 1,72:1 Geländegang Vorderradantrieb ausschaltbar Mit Antrieb für Krangetriebe Bedienung der Schaltung Schalthebel Weiss: Hauptgetriebe Schalthebel Rot: Strassen-und Geländegang Schalthebel Grün: Vorderradantrieb Schalthebel Gelb: Krangetriebe Schalthebel Blau: Seilwinde |
Kupplung | Hersteller W.C. Lipe Typ Z 42-S Einscheiben Trockenkupplung mit zentraler Druckfeder Mechanisch über Gestänge betätigt |
Antrieb | Strassengang ist Hinterradantrieb Geländegang ist Allradantrieb |
Achsen | Vorne Hersteller Timken Typ F-2090-W-73 Starrachse Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung Untersetzung 8,43:1 Radantrieb über homokinetische Antriebsgelenke Halbelliptische Längsblattfedern Hydraulische Hebelstossdämpfer Bereifung 9.00 - 20, 12 Ply Einfachbereifung Hinten Hersteller Timken Typ SFD-154-W Starrachse Antriebsachsen mit Kegelraddifferentiale und doppelter Rücksetzung Untersetzung 8,43:1 Radantrieb über Differentialwellen Halbelliptische Längsblattfedern, die je auf einem Privotzapfen drehbar gelagert und an jedem Ende auf einer der beiden Hinterachsen abgestützt sind Achsführung durch beidseitig je 4 gummigelagerte Längslenker Bereifung 9.00 - 20, 12 Ply Doppelbereifung |
Bremsen | |
Betriebsbremse | Bendix-Westinghouse Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten |
Feststellbremse | Mechanische Scheibenbremse Auf Kardanwelle wirkend |
Dauerbremse | Keine |
Diverses | |
Tankinhalt | 1 Tank Stahl zu 227 Liter Benzin Links unter Führerkabine |
Anhängelast | 7600 kg |
Seilwinde | Vorne Hersteller Gar Wood Typ 3U615 Antrieb ab Hauptgetriebe mit Kardanwelle Schneckenantrieb mit Rücklaufbremse Überlastschutz mit Scherstift an Kardanwelle 6800 kg Zugkraft 91,44m Seillänge 15,9mm Seildurchmesser Seilzug nur nach vorne möglich |
Höchstgeschwindigkeit | 64 km/h 3,2 km/h im kleinsten Gang |
Elektrische Anlage | 6 Volt Lichtanlage 12 Volt Anlasser 2 Batterien à  6 V / 152 Ah Rechts im Trittbrettkasten Minus Pol an Masse Anlasser durch Fussschalter betätigt |
Sitzplätze | 2 Personen |
Anzahl Fahrzeuge | 52 Fahrzeuge Total 47 Fahrzeuge Typ 969A 5 Fahrzeuge Typ 969B |
Im Truppeneinsatz | 1945 bis 1988 |

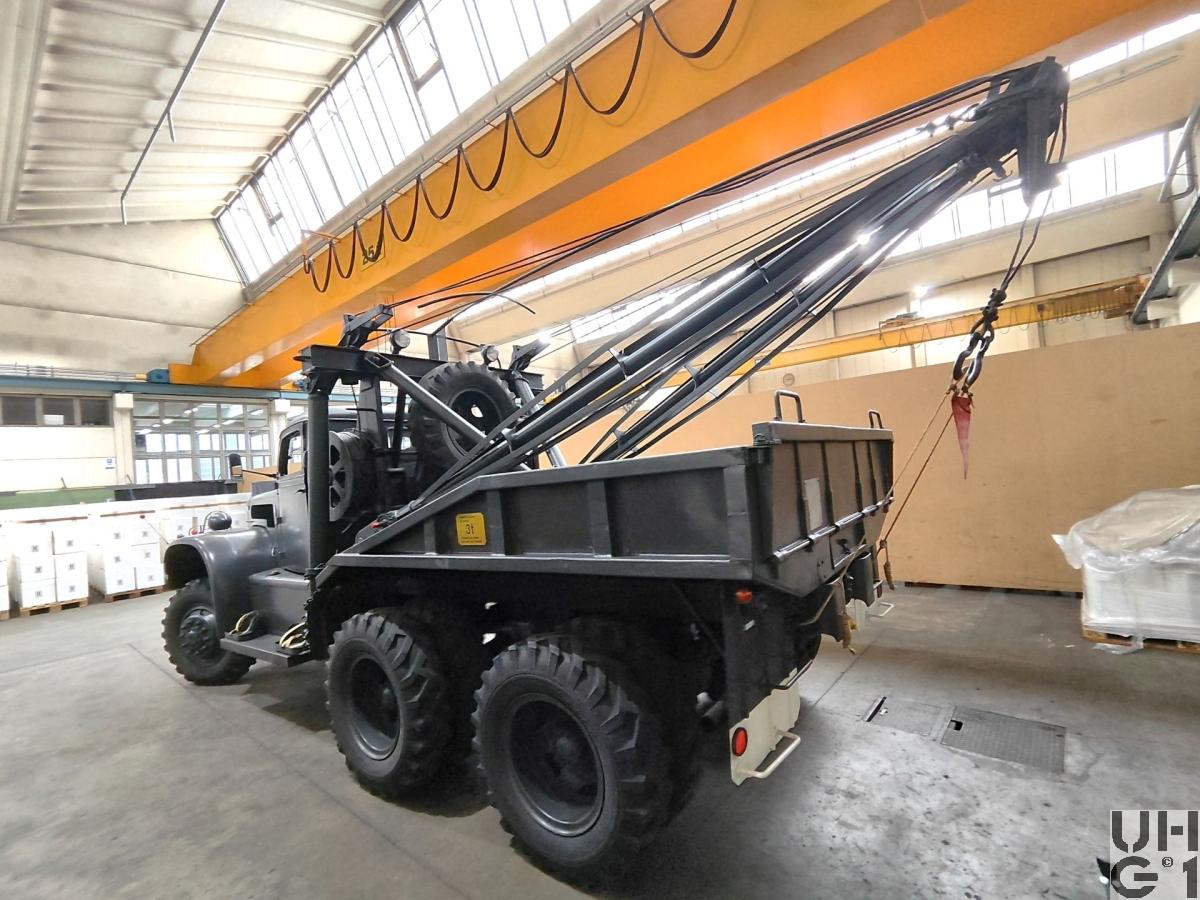

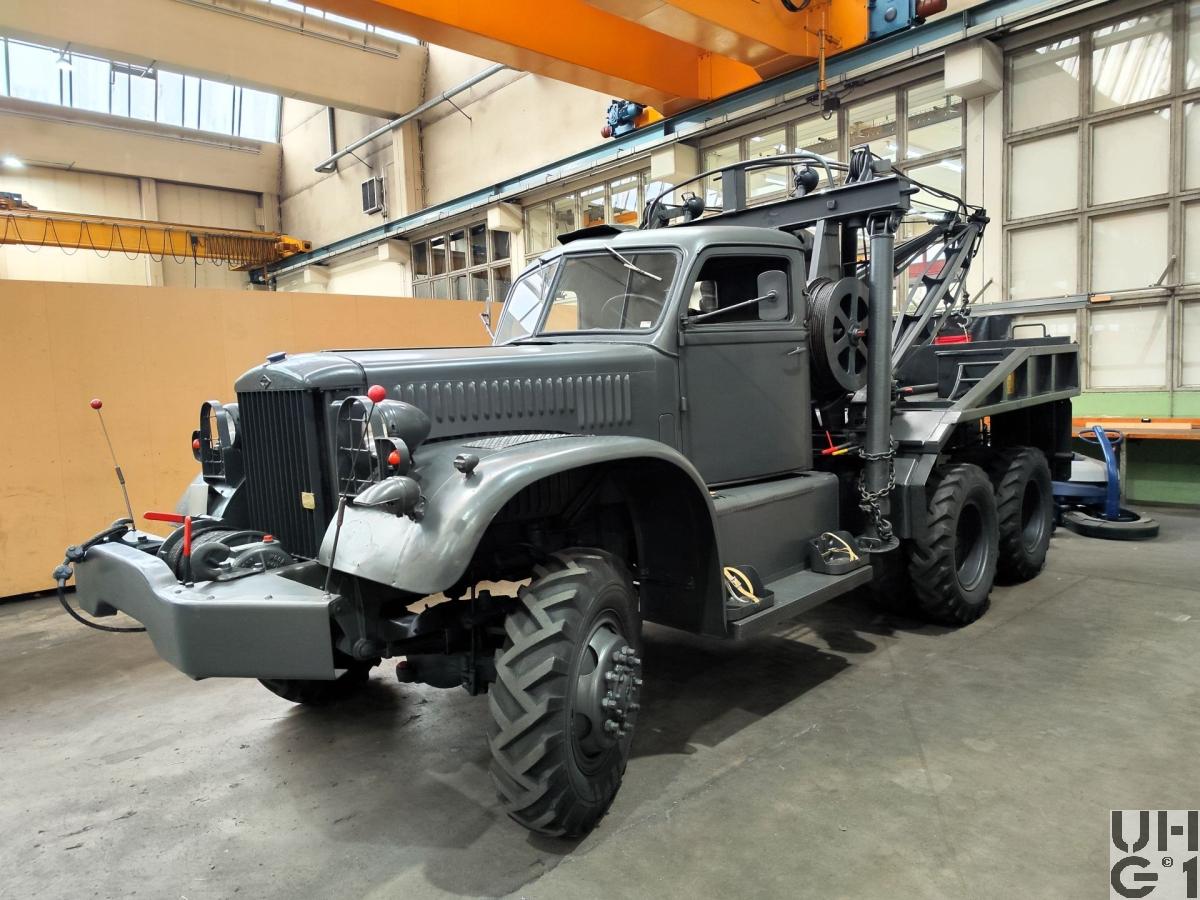

Bemerkungen | M+Nummern M+81500 bis M+81528 Abschleppwagen Strassenpolizei Kompanien M+81581 bis M+81603 Kranwagen Reparaturformationen Panzertruppen Bergekran Holmes Modell W-45 HD 2 Kranausleger vertikal und horizontal von Hand schwenkbar Hebekraft 3000 kg je Ausleger Seitlich nur mit Abstützung Seillänge 60,96 m Windenkabel 12,19 m Auslegerkabel Seildurchmesser 1,27 cm Windenkabel 1.27 cm Auslegerkabel Schwenkbereich Horizontal ca. 110° Antrieb Vom Verteilergetriebe über Kette auf Krangetriebe |
