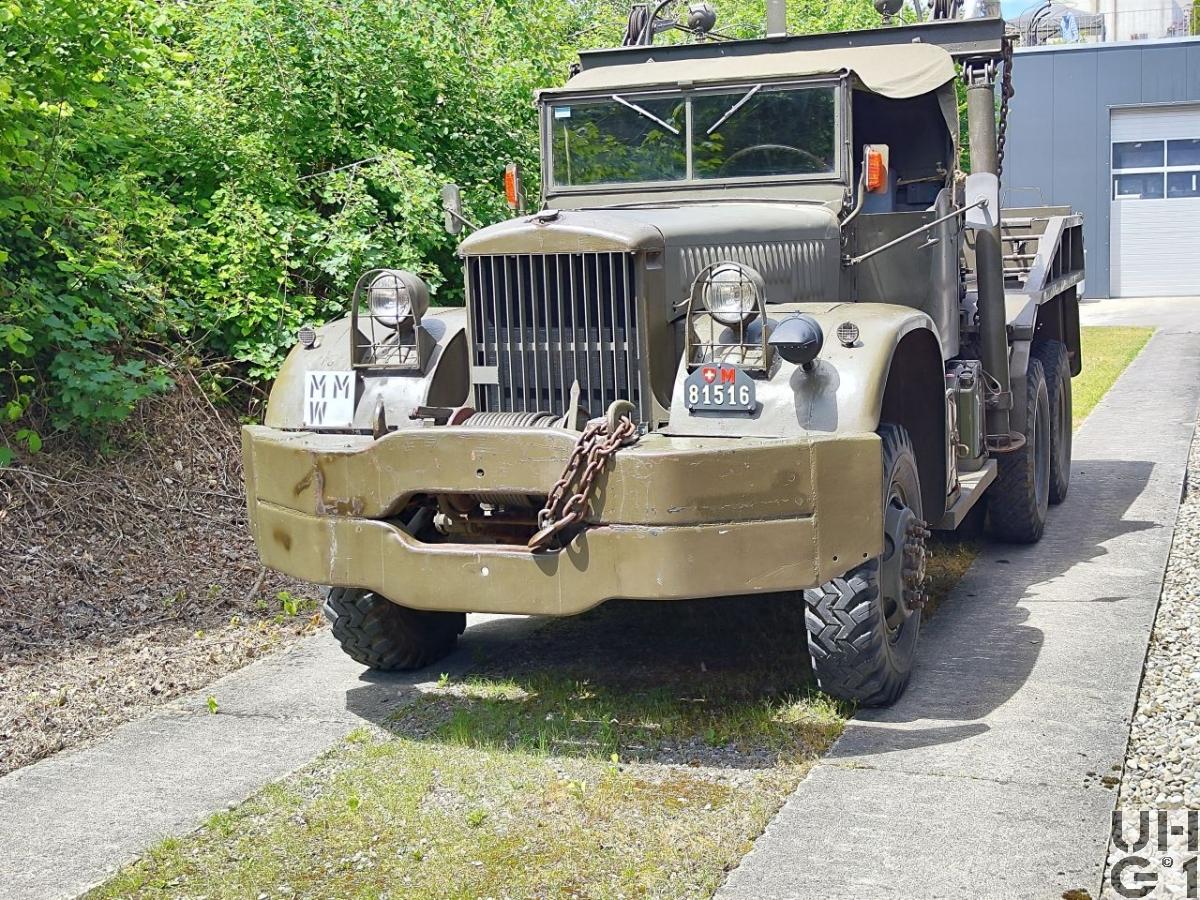

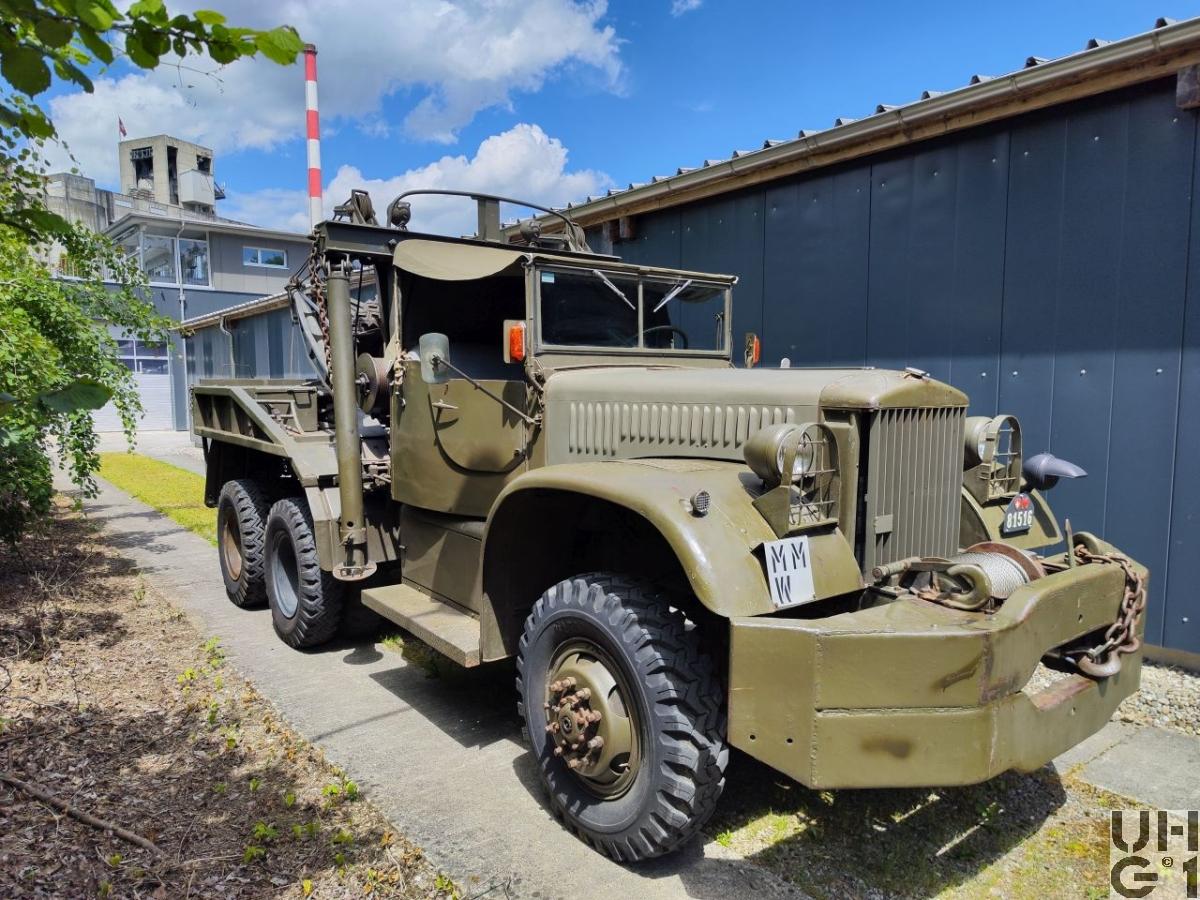

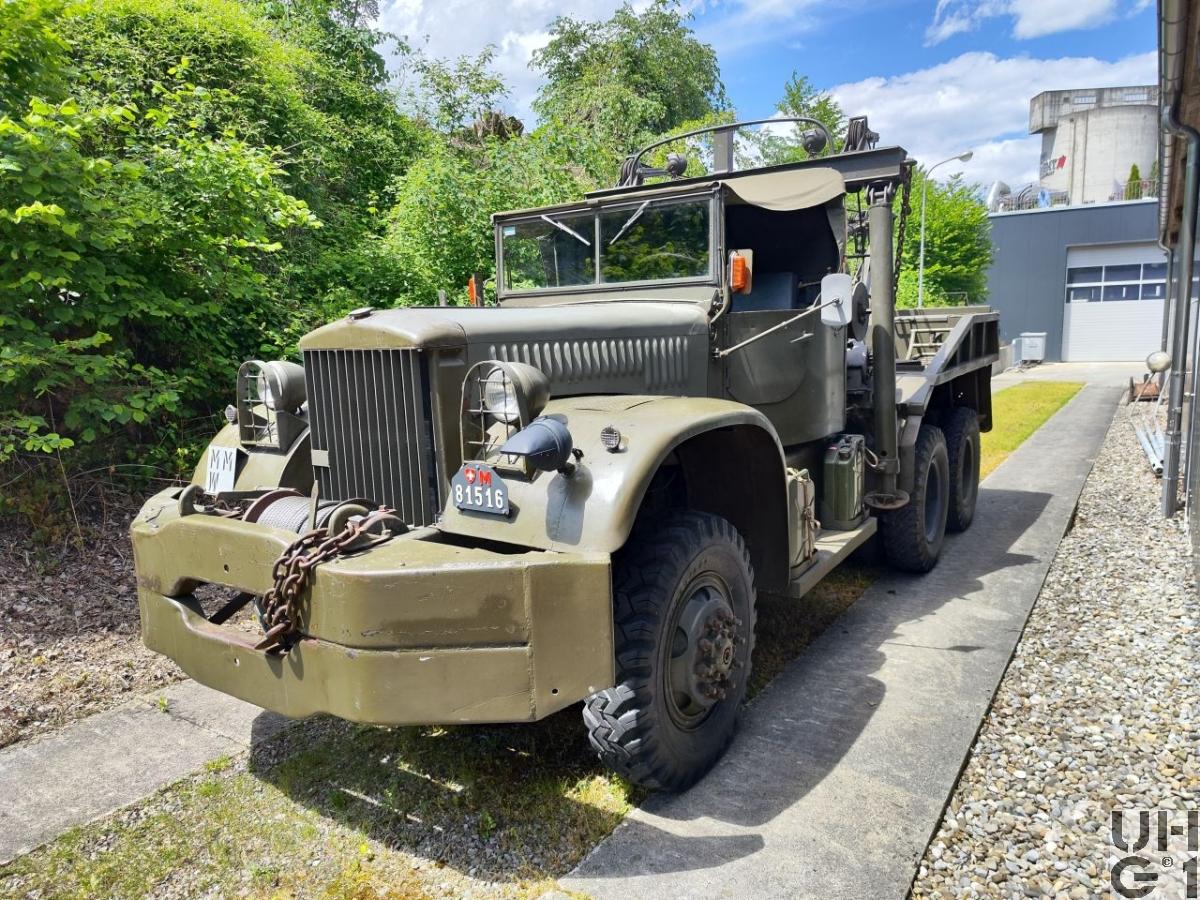

Diamond T 969, 969A, Abschlw 4t 6x6

 Diamond T 969, 969A, Abschlw 4t 6x6  Diamond T 969, 969A, Abschlw 4t 6x6  Diamond T 969, 969A, Abschlw 4t 6x6  Diamond T 969, 969A, Abschlw 4t 6x6  Diamond T 969, 969A, Abschlw 4t 6x6


Abmessungen
Länge6'800 mm Fahrzeug ohne Ausleger
7'410 mm Fahrzeug mit Ausleger
1'250 mm Ãœberhang vorne
1'010 mm Ãœberhang hinten ohne Ausleger
1'760 mm Ãœberhang hinten mit Ausleger
40° Überhangwinkel vorne
50° Überhangwinkel hinten
Breite2'565 mm Fahrzeug
1'870 mm Spurweite vorne
1'870 mm Spurweite hinten
Höhe2'819 mm Fahrzeug
1'000 mm Zughaken hinten
280 mm Bodenfreiheit
320 mm Bauchfreiheit
Leergewicht9'170 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht9'170 kg Fahrzeug
3'600 kg Max. Achslast vorne
5'900 kg Max. Achslast hinten beide Achsen
Radstand3'170 mm + 1'320 mm
Wendekreis21'800 mm mit Hinterradantrieb
23'700 mm mit Allradantrieb


Motor
TypHercules
Typ RXC
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Zenith
Typ IN 167 SJ
Fallstromvergaser
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Seitlich stehende Ventile von seitlicher Nockenwelle gesteuert
Bohrung117,475 mm
Hub133,350 mm
Hubraum8'668 cm³
Verdichtung5,41:1
TreibstoffBenzin
PS/kW132 PS / 97 kW bei 2'300 U/min
Drehmoment540 Nm bei 1'900 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Clark
Typ 326-Vo-18
Mechanisches Schubradwechselgetriebe mit angeflanschtem Seilwindenantrieb
5 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 7,08:1
2. Gang 3,82:1
3. Gang 1,85:1
4. Gang 1,00:1
5. Gang 0,77:1
R. Gang 7,08:1

Verteilergetriebe
Hersteller Timken/Wisconsin
Typ T 76
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang
Übersetzung
1,00:1 Strassengang
1,72:1 Geländegang
Vorderradantrieb ausschaltbar
Mit Antrieb für Krangetriebe

Bedienung der Schaltung
Schalthebel Weiss Hauptgetriebe
Schalthebel Rot Strassen-und Geländegang
Schalthebel Grün Vorderradantrieb
Schalthebel Gelb Krangetriebe
Schalthebel Blau Seilwinde
KupplungHersteller W.C. Lipe
Typ Z 42-S
Einscheiben Trockenkupplung mit zentraler Druckfeder
Mechanisch über Gestänge betätigt
AntriebStrassengang ist Hinterradantrieb
Geländegang ist Allradantrieb
AchsenVorne
Hersteller Timken
Typ F-2090-W-73
Starrachse
Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung
Ãœbersetzung 8,43:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 20, 12 Ply
Einfachbereifung
Hinten
Hersteller Timken
Typ SFD-154-W
Starrachse
Antriebsachsen mit Kegelraddifferentiale und doppelter Rücksetzung
Ãœbersetzung 8,43:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern, die je auf einem Privotzapfen drehbar gelagert und an jedem Ende auf einer der beiden Hinterachsen abgestützt sind
Achsführung durch beidseitig je 4 gummigelagerte Längslenker
Bereifung 9.00 - 20, 12 Ply
Doppelbereifung


Bremsen
BetriebsbremseBendix-Westinghouse
Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Scheibenbremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 227 Liter Benzin
Links unter Führerkabine
Anhängelast7'600 kg
SeilwindeVorne
Hersteller Gar Wood
Typ 3U615
Antrieb ab Hauptgetriebe mit Kardanwelle
Schneckenantrieb mit Rücklaufbremse
Ãœberlastschutz mit Scherstift an Kardanwelle
6'800 kg Zugkraft
91'440 mm Seillänge
15,9 mm Seildurchmesser
Seilzug nur nach vorne möglich
Höchstgeschwindigkeit64 km/h
3,2 km/h im kleinsten Gang
Elektrische Anlage6 Volt Lichtanlage
12 Volt Anlasser
2 Batterien à  6 V / 152 Ah
Rechts im Trittbrettkasten
Minus Pol an Masse
Anlasser durch Fussschalter betätigt
Sitzplätze3 Personen
Anzahl Fahrzeuge52 Fahrzeuge
47 Fahrzeuge Typ 969
5 Fahrzeuge Typ 969A
23 Fahrzeuge für Reparaturformationen der Panzertruppen
29 Fahrzeuge für die Strassenpolizeikompanien
Im Truppeneinsatz1945 bis 1988
BemerkungenM+Nummern
M+81500 bis M+81528 Abschleppwagen Strassenpolizei Kompanien
M+81581 bis M+81603 Kranwagen Reparaturformationen Panzertruppen

Modellunterschiede
Modell 969 hat ziviele Instrumente
Modell 969A ab Oktober/November 1941 hat Militärische Einheitsinstrumente
Ab Juni/Juli 1943 wurden nur noch offene Kabinen mit Planenverdeck hergestellt

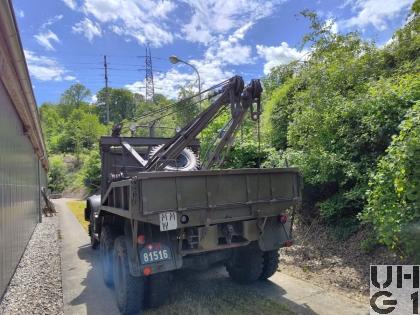

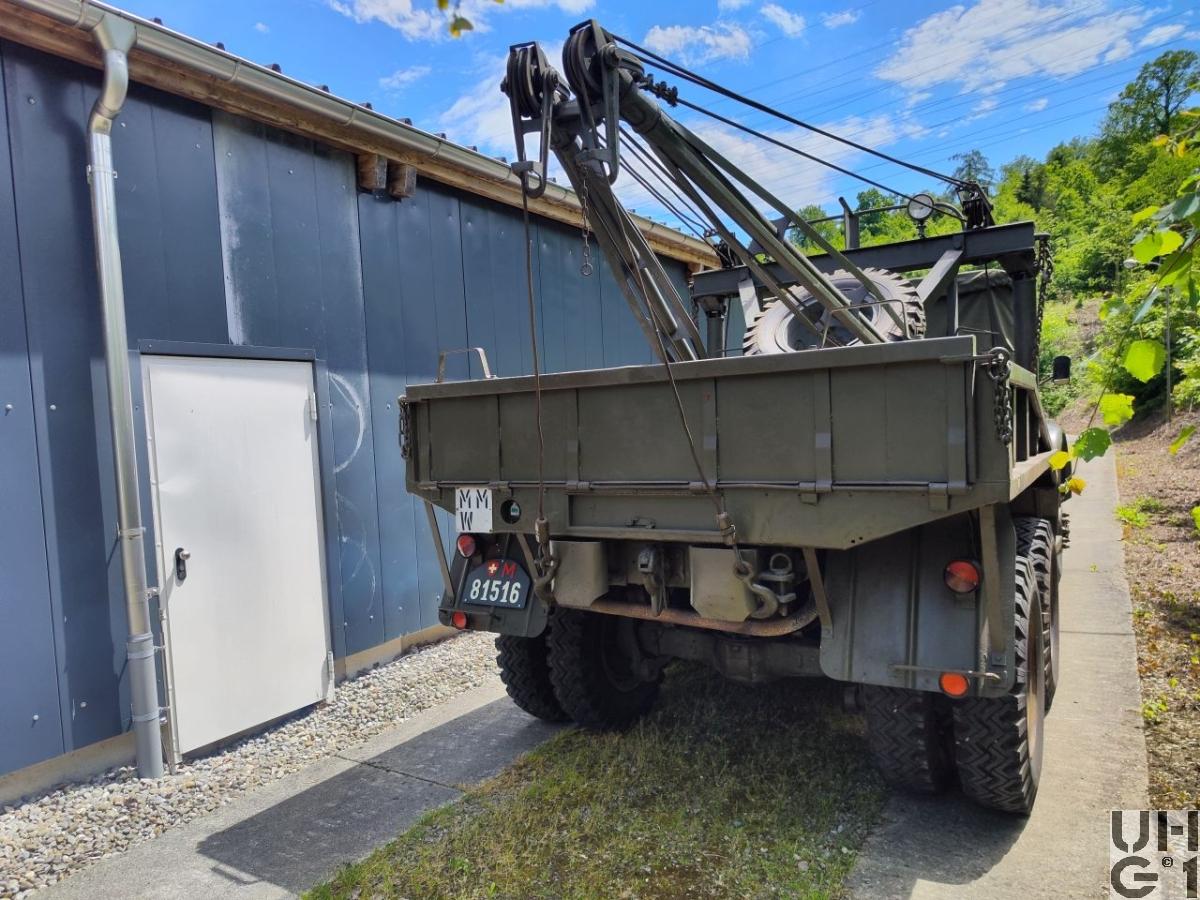

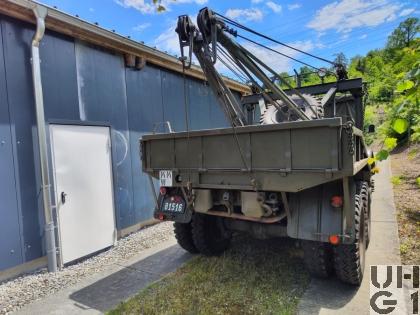

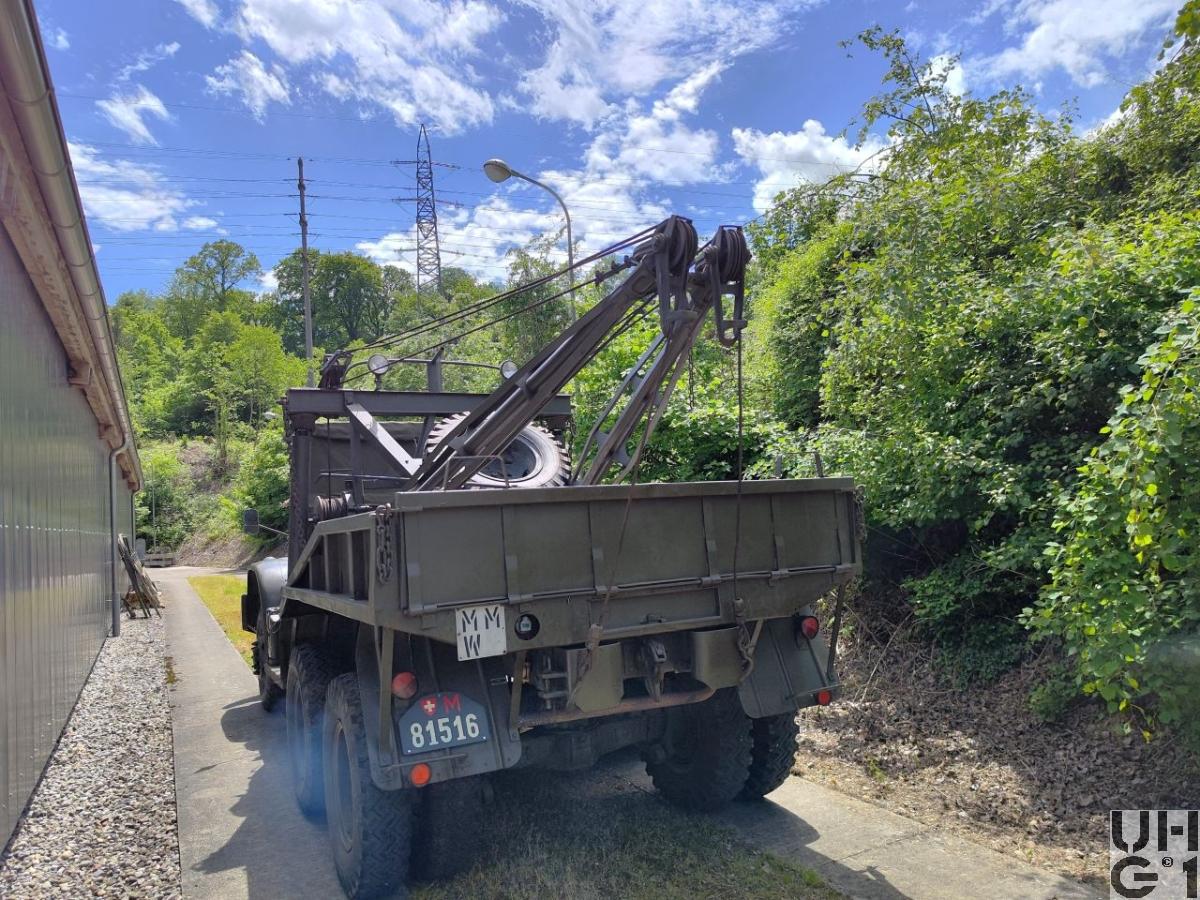

Bergekran
Holmes Modell W-45 HD
2 Kranausleger vertikal und horizontal von Hand schwenkbar
Hebekraft
3'000 kg je Ausleger
Seitlich nur mit Abstützung
Seillänge
60'960 mm Windenkabel
12'190 mm Auslegerkabel
Seildurchmesser
12,7 mm Windenkabel
12,7 mm Auslegerkabel
Schwenkbereich
Horizontal ca. 110°
Antrieb
Vom Verteilergetriebe über Kette auf Krangetriebe
