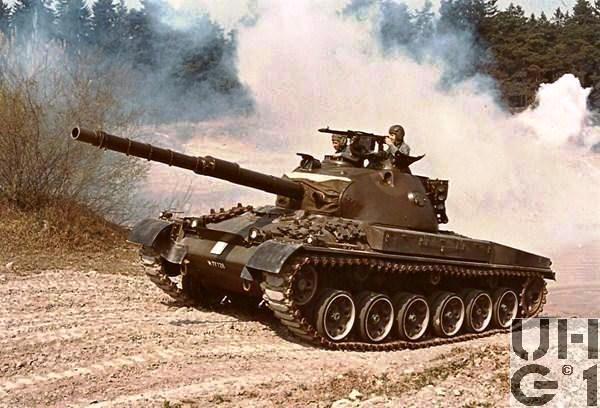

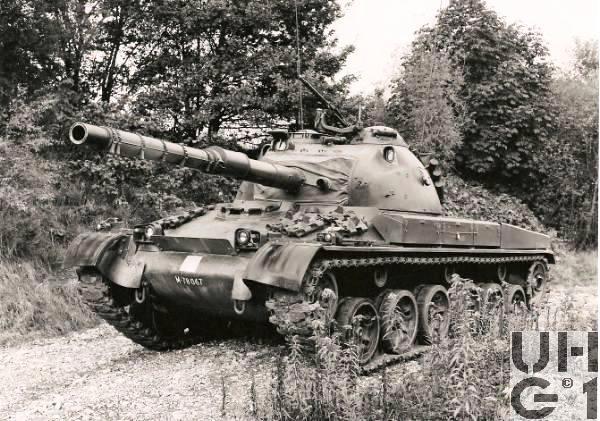

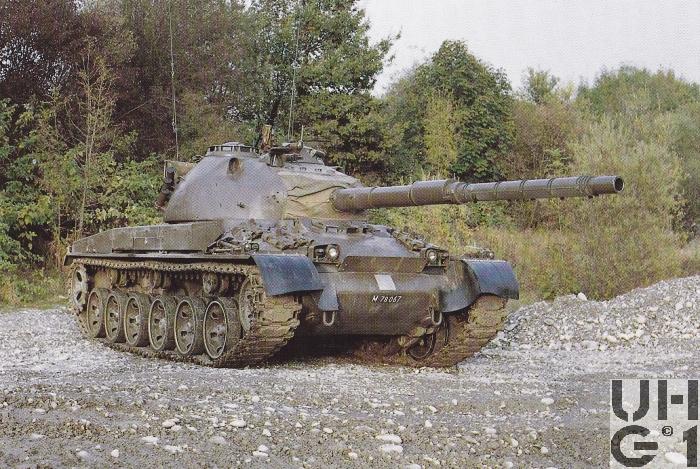

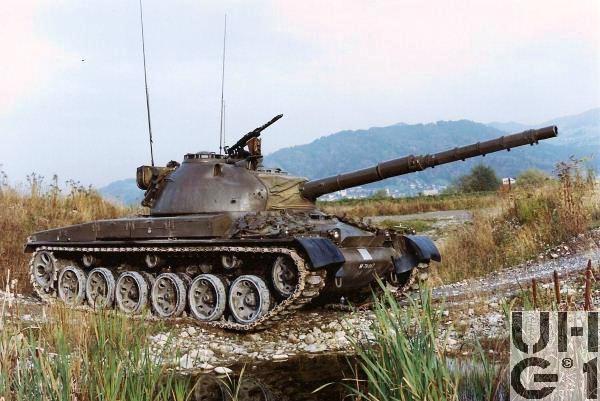

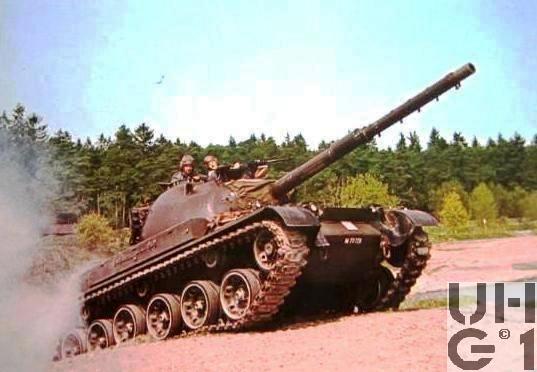

Beschaffung Serie 3, durch Bundesbeschluss vom 23.09.1975 Serie 4, durch Bundesbeschluss vom 18.09.1978 Ablieferung Serie 3, 1978 bis 1979 Serie 4, 1979 bis 1983
Im Truppeneinsatz
1978 bis 1994
M+ Nummer
Serie 3, M+77962 bis M+78071 Serie 4, M+78072 bis M+78132
Anzahl Fahrzeuge
Serie 3, 110 Fahrzeuge Serie 4, 61 Fahrzeuge M+78132 blieb in der K+W Thun für Versuche
Kategorie
Kampfpanzer
Besatzung
4 Personen 1 Kommandant rechts im Turm hinten 1 Richter rechts im Turm vorne 1 Lader links im Turm 1 Fahrer vorne Mitte im Bug
Gewicht
40'700 kg Fahrzeug 9'500 kg Turm 5'200 kg Antriebsgruppe gefüllt 2'500 kg Fahr- und Lenkgetriebe 1'650 kg Hauptmotor 698 kg Hilfsgruppe gefüllt 650 kg Hilfsgruppe leer 530 kg Seitenantrieb 432 kg Raupenspannvorrichtung 300 kg Treibstoffbehälter links und rechts aus Stahl 270 kg Raupenspannrad mit Spannradwelle 218 kg Antriebsrad 198 kg Hilfsgetriebe 185 kg Hilfsmotor 183 kg Schwingarm 154 kg Laufrad mit Nabe 54 kg Laufrad 42 kg Raupenspannrad 28 kg Tragrolle 8 kg Federanschlag
Leistungsgewicht
16,21 PS/t 11,92 kW/t
Länge
9'490 mm Fahrzeug mit Geschütz Richtung 12 Uhr 8'570 mm Fahrzeug mit Geschütz im Marschlager 6'980 mm Wanne mit Anbauten 6'410 mm Wanne ohne Anbauten 4'230 mm 1. Laufrad bis 6. Laufrad 3'890 mm Turmmitte bis Fahrzeugheck 2'950 mm Turmmitte bis Fahrzeugfront 2'600 mm Überhang Rohr vorne, Geschütz in Richtung 12 Uhr 1'600 mm Überhang Rohr hinten, Geschütz im Marschlager
Breite
3'140 mm Fahrzeug 2'900 mm Wanne ohne Anbauten 3'110 mm Fahrzeug über Raupen aussen 2'070 mm Fahrzeug über Raupen innen 2'590 mm Spurweite
Höhe
5'450 mm Fahrzeug über Antennen frei 3'800 mm Fahrzeug über Antennen abgespannt 3'300 mm Fahrzeug über Flab Maschinengewehr in Zurrstellung 2'950 mm Fahrzeug über Flab Maschinengewehr Lafette 2'750 mm Fahrzeug über Kommandantenluke geschlossen 2'480 mm Fahrzeug über Turm 1'660 mm Wanne mit Fahrwerk 1'385 mm Wanne ohne Anbauten 1'960 mm Feuerhöhe Geschütz 750 mm Achse Antriebsrad hinten 750 mm Achse Spannrad vorne
Bodendruck
Gelände 0,85 kg/cm² Strasse 13,1 kg/cm²
Bodenfreiheit
450 mm unter Wanne 400 mm unter Schwingarm
Spurlänge
4'230 mm
Überschreitfähigkeit
2'600 mm Geschützrohr 12 Uhr 750 mm Kletterfähigkeit 35,0° / 70% Steigfähigkeit 16,5° / 30% Querneigung
Watfähigkeit
1'100 mm
Raupenbreite
520 mm
Geschwindigkeit Strasse
52,70 km/h vorwärts 51,81 km/h rückwärts 1. Gang 4,070 km/h 2. Gang 6,700 km/h 3. Gang 11,22 km/h 4. Gang 19,07 km/h 5. Gang 31,40 km/h 6. Gang 52,70 km/h 1. R-Gang 4,030 km/h 2. R-Gang 6,640 km/h 3. R-Gang 11,10 km/h 4. R-Gang 18,95 km/h 5. R-Gang 31,09 km/h 6. R-Gang 51,81 km/h
Geschwindigkeit Gelände
30 km/h
Tankinhalt
710 Liter Diesel 338 Liter Treibstoffbehälter links in der Wanne 338 Liter Treibstoffbehälter rechts in der Wanne 34 Liter Treibstoffausgleichsbehälter rechts vorne im Motorraum 250 bis 300 Liter / 100 km Verbrauch Strasse 150 bis 180 Liter / Stunde Verbrauch Gelände 240 km Reichweite Strasse 5 bis 6 Stunden Reichweite Gelände
Fahrwerk
Pro Seite 1 Spannradpaar vorne, 600 mm Ø, 105 mm breit 1 Spannvorrichtung vorne mechanisch 6 Schwingarme mit Federpaket und hydraulischem Dämpfer 6 Laufradpaare, 700 mm Ø, 140 mm breit 3 Doppeltragrollen, 260 mm Ø, 70 mm breit 6 Endanschläge mechanisch zu Schwingarm Nr. 1 bis Nr. 6 1 Seitenantrieb hinten, Übersetzung 9,75:1 1 Antriebsrad hinten mit 2 Zahnkränzen zu 14 Zähne, 728 mm Ø, 415 mm breit 1 Verbinderraupe
Raupenart
Gummigelagerte Verbinderraupe aus Mangan Hartstahlguss mit auswechselbaren Gummikissen 83 Raupenglieder pro Seite im Neuzustand 8 Raupenglieder Reserve 4 Raupenglieder auf der Wanne vorne links 4 Raupenglieder auf der Wanne vorne rechts 1'860 kg Gewicht Raupe komplett 22 kg Gewicht Raupenglied 13,95 m Länge Raupe
Elektrische Spannung
24 Volt 4 Batterien à  6 Volt 189 Ah 3 Y 14/20 Typ 37 kg Gewicht In Serie geschaltet Minus Pol an Masse Unter dem Turmboden in der Wanne
Panzerung
Max 80 mm
Ãœbermittlungsmittel
1 Funkstation SE-412 A/C 1 Sender-Empfänger A, im Turmheck 1 Sender-Empfänger C, im Turmheck 1 ESM-Sendedämpfer ED-412, im Ablagefach Lader 1 Bordverstärker (BV), rechts hinter dem Kommandanten 4 Bedienungsgeräte (BG) 1 für Fahrer, Fahrerraum rechte Seite hinten 1 für Kommandant, Kommandantenposten rechts an der Turmwand 1 für Richter, Richterposten rechts an der Turmwand 1 für Lader, Laderposten links an der Turmwand 4 Sprechgarnituren An den entsprechenden Haken an den jeweiligen Arbeitsplätzen der Besatzung 2 Antennen 2-teilig, im Werkzeugkasten Nr. 4 2 Abspannseile, im Werkzeugkasten Nr. 4 1 Aussenbordtelefon, im Aussenbordtelephonkasten, am Heck links 1 Armeetelephon, im Werkzeugkasten Nr. 4 1 Kabelrolle KR 83 mit 600 m Kabel F-2E, im Kabelrollenkasten am Heck rechts
Hauptmotor
Hersteller
MTU / MB
Typ
MB 837 Ba-500
Anzahl Zylinder
8 Zylinder V 90° Viertakt Vorkammerverfahren mit mechanischer Aufladung 4 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwellen über Steuerräder Trockensumpf-Druckumlaufschmierung
Leistung
660 PS / 485,4 kW bei 2'200 U/min
Drehmoment
224,94 mkg / 2'206 Nm bei 1'750 U/min
Bohrung
165 mm
Hub
175 mm
Hubraum
29'900 cm³
Treibstoff
Diesel
Antriebslage
Hinten
Hilfsmotor
Hersteller
Mercedes Benz
Typ
OM 636 VI E 636.900006 Baumuster
Anzahl Zylinder
4 Zylinder Reihenmotor Viertakt Vorkammerverfahren 2 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwelle über Steuerräder Druckumlaufschmierung
Leistung
38 PS / 27,94 kW bei 2'800 U/min 10,50 mkg / 103 Nm bei 2'000 U/min
Bohrung
75 mm
Hub
100 mm
Hubraum
1'767 cm³
Treibstoff
Diesel
Getriebe
Typ
SLM Winterthur Fahr- und Lenkgetriebe Lamellenkupplungsgetriebe Hydraulisch betätigtes Stufengetriebe mit hydrostatischer Überlagerungslenkung und Bandbremsen 6 Vorwärtsgänge 6 Rückwärtsgänge Anortlenkung Übersetzung 1. Gang 7,640:1 2. Gang 4,640:1 3. Gang 2,770:1 4. Gang 1,630:1 5. Gang 0,990:1 6. Gang 0,590:1 1. R-Gang 7,71:1 2. R-Gang 4,68:1 3. R-Gang 2,80:1 4. R-Gang 1,64:1 5. R-Gang 1,00:1 6. R-Gang 0,60:1 Lenkung Hydrostatische Überlagerungslenkung mit Bandbremsen. Die Lenkung erfolgt von einem Lenkrad aus Bremsen Fahrbremssystem mit hydraulischer Betätigung Feststellbremssystem mit mechanischer Betätigung
Bewaffnung
Hauptwaffe
10,5 cm Panzer Kanone 1961 10,5 cm Pz Kan 61, stabilisiert Hersteller Eidgenössische Konstruktionswerkstätte Thun (K+W) Entwickler Eidgenössische Konstruktionswerkstätte Thun (K+W) Technische Daten 105 mm Kaliber 360° 6'400 A‰ Seitenrichtbereich 6,22 A‰ = 1 Umdrehung am Seitenrichthandrad - 10° bis + 21° -175 A‰ bis +370 A‰ Höhenrichtbereich 3,61 A‰ = 1 Umdrehung am Höhenrichthandrad - 7° Höhenrichtbereich über Heck 88,6 cm² Querschnitt inkl. Züge 5'665 mm Länge über Bodenstück 5'345 mm Länge von Hülsenanschlag bis Rohrmündung 4'723 mm Länge des gezogenen Teils 1'890 mm Drallänge 550 mm Max. Rohrrücklauf 28 Züge Konstanter Rechtsdrall 9°54` Drallwinkel 2'280 kg Geschütz 1'260 kg Rücklaufendes Gewicht 1'080 kg Wiege 870 kg Geschützrohr mit Entlüfter und Führungen 811 kg Geschützrohr ohne Anbauten 262 kg Bodenstück 52 kg Verschlusskeil 32 kg Vorholer 27 kg Rücklaufbremse 6 - 10 Schuss / Minute Feuergeschwindigkeit Einzelschuss Rohrrücklaufgeschütz Monobloc-Rohr mit Rohrentlüfter und aufgeschraubten Bodenstück, ohne Mündungsbremse Halbautomatischer Vertikal-Fallblockverschluss Schussauslösung elektrisch am Schaltkasten Kommandant - Richter durch Richter oder Kommandant Geschützbewegung von Hand oder hydromotorisch Das Geschütz wird von Hand geladen Der Hülsenauswurf erfolgt automatisch Zielvorrichtung über Richterzielgerät, Telemeter, Seitenrichtuhr, Anzeige Seitenrichtuhr analog Kampfmunition St G, 600 m/s, Gewicht 20,40 kg St G + MZ Lsp, 600 m/s, Gewicht 20,40 kg St G MVZ, 600 m/s, Gewicht 20,40 kg Pz Ke G, 1'475 m/s, Gewicht 18,17 kg R Br G MZ Lsp, 600 m/s, Gewicht 20,385 kg Pz Ke G Lsp L28, 1'470 m/s (APDS), Gewicht 18,2 kg Pz Ke G Lsp L52, 1'418 m/s (APDS), Gewicht 18,2 kg Pz Spr G BoZ Lsp, 728 m/s (HESH), Gewicht 21,0 kg Pfeil Pat Lsp, 1'448 m/s (APFSDS-T), Gewicht 18,7 kg Pfeil Pat 87 Lsp, 1'450 m/s (APFSDS-T), Gewicht 18,7 kg Übungmunition EUG MZ 54 Lsp, 602 m/s, Gewicht 19,9 kg U Pz Ke G Lsp, 1'314 m/s, Gewicht 18,2 kg Manipuliermunition Manip Pz Spr G, Gewicht 21,0 kg Manip Pfeil Pat, Gewicht 18,7 kg Manip Pz Ke G, Gewicht 18,2 kg Markiermunition Mark G, Gewicht 5,8 kg
24 mm Einsatzlauf zur 10,5 cm Pz Kan 60/61 Munition EUG 55 elektr Zü VZ Lsp, 900 m/s, Gewicht 225 gr
Maschinengewehr
7,5 mm Panzer Maschinengewehr 1951 / 71, Flab Mg 7,5 mm Panzer Maschinengewehr 1951 / 71, Turm Mg 7,5 mm Pz Mg 51 / 71 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Eidgenössische Waffenfabrik Bern (W+F) Technische Daten 7,5 mm Kaliber 360° Seitenrichtbereich - 4° bis + 77° Höhenrichtbereich Flab Mg 360° Seitenrichtbereich - 10° bis + 21° Höhenrichtbereich Turm Mg 1'270 mm Gesamtlänge 563 mm Lauflänge mit Verriegelungsgehäuse 490 mm Weg des Geschossbodens im Lauf 270 mm Drallänge 4 Züge 560 / 1'000 Schuss / Minute Feuergeschwindigkeit 750 m / Sekunde Anfangsgeschwindigkeit 3'200 kg / cm² Max. Gasdruck 14,5 kg Gewicht 2,80 kg Wechsellauf 4,00 kg Wechsellauf mit Etui 1,50 kg 50 Glieder-Gurte 3,00 kg Gurtkiste leer 9,00 kg Gurtkiste gefüllt 35,0 kg 1'000er Kasten gefüllt Luftgekühlte Automatenwaffe Rückstosslader mit kurzem Rücklauf Stützklappenverriegelung Seriefeuer Patronenzufuhr über zusammensetzbare Metallgurten zu 50 Gliedern aus Gurtenkisten (Max. 202 Patronen) Flab Mg eingebaut auf Lafette an der Laderluke Schussauslösung mechanisch über Handabzug durch Lader Zielvorrichtung über Korn und Visier Turm Mg eingebaut Rohrparallel zum Geschütz Schussauslösung elektro-magnetisch durch Kommandant oder Richter am Steuerposten Richter und Steuerposten Kommandant oder an der Höhenrichtkurbel (Abfeuerungsknopf) Zielvorrichtung wie Hauptgeschütz Weiterentwicklung des Deutschen Mg 42 durch die Eidgenössische Waffenfabrik Bern zum Schweizerischen Mg 51, MG 51 / 71 Das Mg 51 wurde ab 1972 umgebaut und mit einer umschaltbaren Kadenz 560 / 1'000 Schuss / Minute versehen und als Mg 51 / 71 bezeichnet Kampfmunition 7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr 7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr Markiermunition 7,5 mm Mark Pat Mg 51, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 58, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 85, Gewicht 14,8 gr Manipuliermunition 7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
Lyran
7,1 cm Leuchtgeschosswerfer 1974 7,1 cm Le GW 74 Einbau ab 1975 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Bofors Schweden Technische Daten 71 mm Kaliber 629 mm Rohrlänge innen 17 kg Gewicht 115 m / Sekunde Anfangsgeschwindigkeit ohne Zusatztreibladung 150 m / Sekunde Anfangsgeschwindigkeit mit Zusatztreibladung 3 m / Sekunde Sinkgeschwindigkeit 30 Sekunden Leuchtdauer 400, 800, 1'300 m Einsatzdistanz, am Zünder einstellbar 5 Lux bei 400 m Radius Ausleuchtung Der Leuchtgeschosswerfer ist auf dem Turm des Panzers zwischen Kommandanten- und Laderluke in Fahrtrichtung montiert. Der Leuchtgeschosswerfer ist in der Höhe von 0-160° verstellbar. Die Schussauslösung erfolgt mechanisch durch einen Schlagbolzen, welcher elektromagnetisch betätigt wird. Durch betätigen des Abfeuerungsknopfes am Abfeuerungskasten durch den Kommandanten wird der Schuss ausgelöst. Der Abfeuerungskasten ist rechts vom Kommandanten an der Turmwand angebracht. Kampfmunition 7,1 cm W Bel G 74 ZZ, 114/154 m/s, Gewicht 1,170 kg Manipuliermunition 7,1 cm W Manip Bel G 74
Nebelwerfer
8 cm Nebelwerfer 1951 8 cm Nbw 51 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Lacroix Frankreich Technische Daten 80,5 mm Kaliber 345 mm Gesamtlänge 306 mm Rohrlänge 30 - 70 m Wurfweite 35 - 40 Sekunden Brenndauer 6 Nebelwerfer 2 x 3 Nebelwerfer links und rechts am Turm seitlich Schussauslösung elektrisch durch Kommandant am Schalterkasten Kommandant / Lader Feuerarten 1 Salve links, 3 Schuss 1 Salve rechts, 3 Schuss 1 Salve links und rechts, 6 Schuss Kampfmunition 8 cm Nb Pat 51 el Zü, Gewicht 3,7 kg Manipuliermunition 8 cm Manip Nb Pat 51
Munitionsvorrat
Hauptwaffe
56 Schuss 12 Schuss im Turmboden, 1. Bereitschaft 22 Schuss im linken Treibstofftank, 2. Bereitschaft 22 Schuss im rechten Treibstofftank, 2. Bereitschaft
Maschinengewehr
4'000 Schuss 1 Metall-Koffer à 200 Schuss am Maschinengewehr, 1. Bereitschaft Flab Maschinengewehr 2 Metall-Koffer à 200 Schuss im Halter Effektenkorb, 1. Bereitschaft Flab Maschinengewehr 1'000 Schuss im Kasten links an der Turmwand, 1 Bereitschaft Turm Maschinengewehr 12 Metall-Koffer à 200 Schuss im Turmboden unter Richter- und Laderposten, 2. Bereitschaft beide Maschinengewehre
Lyran
12 Geschosse 4 Geschosse im Turm links von der Funkstation 8 Geschosse im Turm rechts von der Funkstation
Nebelwerfer
11 Patronen 6 Patronen geladen, 1. Bereitschaft 5 Patronen im Turm links von der Funkstation, 2. Bereitschaft
Bemerkungen
Geschichte Die Panzer 68/75 sind die Panzer der 3. Serie und der 4. Serie. Die 3. Serie wurde 1975 bewilligt und bestand aus 110 Stück. Die Auslieferung erfolgte in den Jahren 1978 und 1979. Die 4. Serie wurde 1978 bewilligt und bestand aus 60 Stück. Die Auslieferung erfolgte in den Jahren 1979 bis 1983. Folgende Neuerungen gegenüber der 2. Serie wurden eingeführt: Grösserer Turm, damit die Platzverhältnisse der Besatzung verbessert wurden. 1'000er Maschinengewehr Munitionskasten Digitale Seitenrichtuhr Höhenverstellbare Standfläche für den Lader Die Ausblicköffnungen des Telemeters sind in den Turm integriert und nicht mehr aussen aufgesetzt. Der Wannenoberteil wurde im Bereich des Turmlagers vorne angepasst. Ab 1993 werden sämtliche Panzer 68/75 umgebaut und kampfwertgesteigert und als Panzer 68/88 bezeichnet.
Einteilung Panzer Bat 6 von 1984 bis 1993 Panzer Bat 8 von 1992 bis 1994 Panzer Bat 11 von 1979 bis 1993 Panzer Bat 14 von 1978 bis 1991 Panzer Bat 26 von 1984 bis 1993 Panzer Bat 28 von 1978 bis 1991 Panzer Bat 29 von 1979 bis 1993
