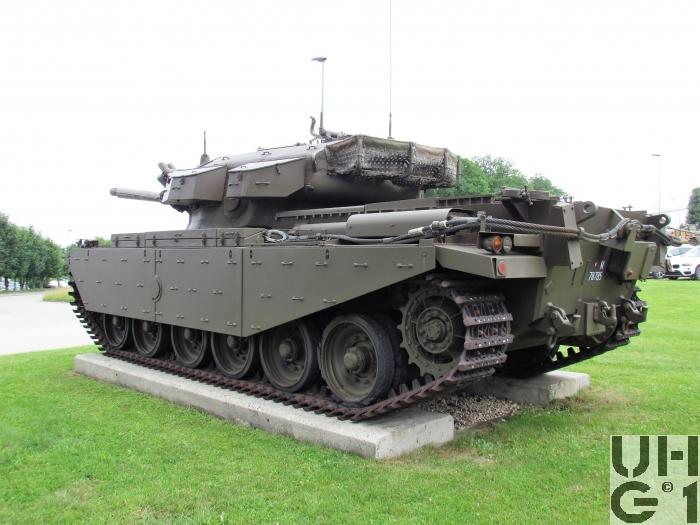

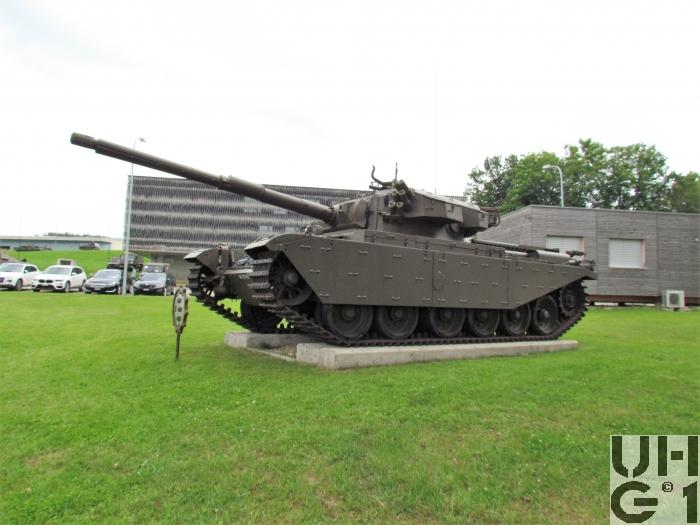

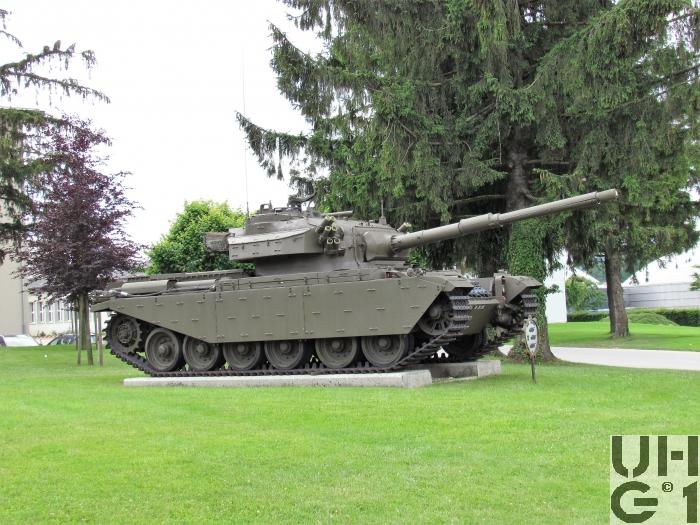

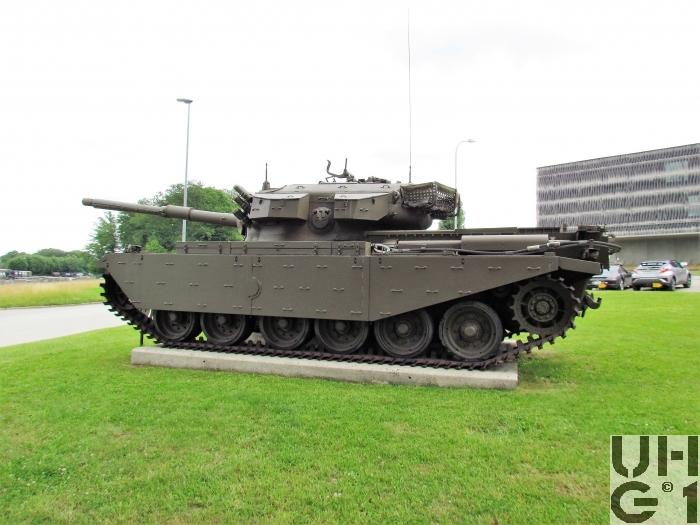

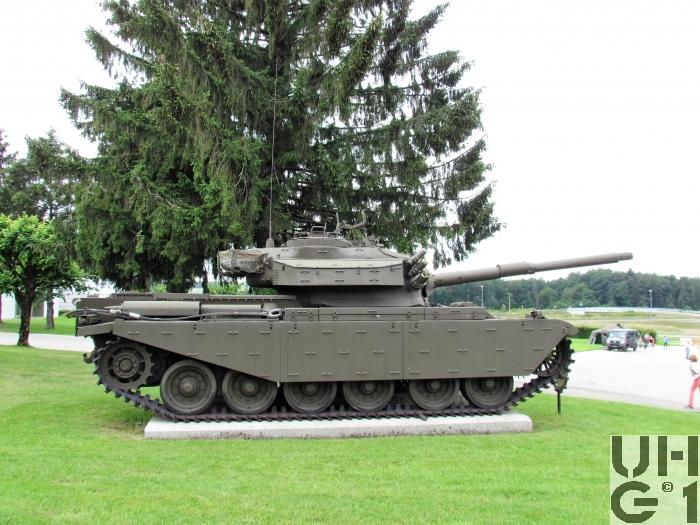

Panzer 57 Centurion Mk 7 / Mk 12, Pz 57 mit 10,5 cm Pz Kan 60
Allgemein
Hersteller
Leyland Motors K+W Thun
Herstellungsland
England Schweiz
Herstellungsjahr
Beschaffung Mk 7, durch Bundesbeschluss vom 21.12.1956 Mk 12, 1975 Ablieferung Mk 7, vom 15.06.1958 bis 23.12.1960 Mk 12, 1976 Umgebaut ab 1962 auf Pz Kan 60 Während der Umbauzeit wurden die Fahrzeuge mit Panzer 57/60 bezeichnet, danach wieder mit Pz 57
Im Truppeneinsatz
1960 bis 1991
M+ Nummer
Mk 7, M+78700 bis M+78799 Mk 12, M+78900 bis M+78911
Anzahl Fahrzeuge
Mk 7, 100 Fahrzeuge Mk 12, 12 Fahrzeuge, Occasion aus England
Kategorie
Kampfpanzer
Besatzung
4 Personen 1 Kommandant hinten rechts im Turm 1 Fahrer vorne rechts im Wannenbug 1 Richter vorne rechts im Turm 1 Lader links im Turm
Gewicht
51'800 kg Fahrzeug 35'000 kg Chassis 14'500 kg Turm mit Geschütz, ohne Munition 1'009 kg Hauptgetriebe 840 kg Seitenantrieb 653 kg Hauptmotor 214 kg Antriebsrad 209 kg Kupplung Hauptmotor 204 kg Hilfsmotor mit Generator 116 kg Raupenspannvorrichtung 102 kg Hilfsmotor ohne Generator 85 kg Laufrad
Leistungsgewicht
12,54 PS/t 9,223 kW/t
Länge
10'450 mm Fahrzeug mit Geschütz Richtung 12 Uhr 8'550 mm Fahrzeug mit Geschütz im Marschlager 7'710 mm Fahrzeugfront - Fahrzeugheck 7'680 mm Wanne 6'100 mm Turmmittelachse - Rohr 12 Uhr 4'550 mm 1. Laufrad - 6. Laufrad 4'350 mm Turmmittelachse - Fahrzeugheck 3'360 mm Turmmittelachse - Fahrzeugfront 2'740 mm Rohrüberhang vorne 840 mm Rohrüberhang hinten
Breite
3'420 mm Fahrzeug mit Panzerschürzen 3'320 mm Fahrzeug ohne Panzerschürzen 3'250 mm Fahrzeug über Raupen aussen 2'030 mm Fahrzeug über Raupen innen 2'655 mm Spurweite
Höhe
4'900 mm Fahrzeug über Antennen frei 3'800 mm Fahrzeug über Antennen abgespannt 3'560 mm Fahrzeug über Flab Maschinengewehr 3'420 mm Fahrzeug über Lukendeckel Kommandant offen 2'960 mm Fahrzeug über Lukendeckel geschlossen 1'660 mm Fahrzeug über Wanne 2'080 mm Feuerhöhe Geschütz 930 mm Achse Spannrad vorne 820 mm Achse Antriebsrad hinten
Bodendruck
Gelände 0,90 kg/cm² Strasse 20,5 kg/cm²
Bodenfreiheit
510 mm
Spurlänge
4'850 mm
Überschreitfähigkeit
3'350 mm 900 mm Kletterfähigkeit 30 - 35° 60 bis 70% Steigfähigkeit
Watfähigkeit
1'500 mm
Raupenbreite
610 mm
Geschwindigkeit Strasse
35,0 km/h vorwärts 11,9 km /h rückwärts 1. Gang 4,030 km/h 2. Gang 10,14 km/h 3. Gang 16,25 km/h 4. Gang 24,10 km/h 5. Gang 35,00 km/h LR 1,600 km/h HR 11,90 km/h
Geschwindigkeit Gelände
20 km/h
Tankinhalt
1'036 Liter Benzin 350 Liter im Tank rechts 255 Liter im Tank links 431 Liter im Tank Heck 700 Liter / 100 km Verbrauch Strasse 1'100 Liter / 100 km Verbrauch Gelände 150 km Reichweite Strasse 100 km Reichweite Gelände
Fahrwerk
Pro Seite 1 Spannrad mit Spannvorrichtung vorne 2 Laufwagen vorne und hinten mit je 2 Schwingarmen 1 Federelement 2 Stossdämpfer 1 Laufwagen Mitte mit je 2 Schwingarmen 1 Federelement 6 Laufradpaare 4 Tragrollenpaare 1 Einfache Führungsrolle am Spannrad vorne 1 Einfache Führungsrolle am Seitenantrieb hinten 1 Seitenantrieb hinten 1 Scharnierraupe
Raupenart
Scharnierraupe aus Stahlguss 108 Raupenglieder pro Seite im Neuzustand 9 Raupenglieder Reserve 1'950 kg Gewicht Raupe 17 kg Gewicht Raupenglied
Elektrische Spannung
24 Volt 4 Batterien à  6 Volt 150 Ah In Serie geschaltet Die Batterien sind in einem separaten Kasten, unmittelbar hinter dem Fahrersitz, untergebracht Minus Pol an Masse
Panzerung
13 bis 152 mm
Ãœbermittlungsmittel
1 Funkstation SE-407 im Turmheck mit: 1 Sender-Empfänger SE TR 83 1 Speisegerät SG 83 1 Zusatzempfänger ZE 83 1 Bordverstärker BV 83 1 Montagerahmen MR 83 1 Niederfrequenzverstärker NV 83 1 Bedienungsgerät BG 83-1 Kommandantenposten, Turmwand rechts 1 Bedienungsgerät BG 83-2 Laderposten, Turmwand links 1 Anschlussdose AD 83-1 Fahrerraum, rechte Seite oben 1 Anschlussdose AD 83-2 Richterposten, rechts über dem Verteilerkasten 1 Antenne auf dem Turm hinten rechts für SE TR 83 mit: 1 Antennensockel 1 Antennenstab MS 116 1 Antennenstab MS 117 1 Abspannisolator 1 Reservestab MS 116 1 Reservestab MS 117 1 Antenne auf dem Turm vorne links für ZE 83 mit: 1 Antennensockel 1 Antennenstab MS 116 1 Antennenstab MS 117 1 Abspannisolator 1 Reservestab MS 116 1 Reservestab MS 117 4 Panzersprechgarnituren PSG 83 mit je: 1 Kehlkopfmikrofon mit Tragband und Stecker 1 Sprechtaste mit Kabel, Stecker und Tragband 1 Doppelkopfhöhrer mit Tragbügel, Kabel und Stecker 1 HF Verbindungskabel 1 Telefonanschlusskasten mit 1 Aussenbordtelefon 1 Feldtelefon 1 Kabelrolle KR 83 mit 600 m Kabel F-2E
Hauptmotor
Hersteller
Rover Meteor
Typ
Mk 4B1
Anzahl Zylinder
12 Zylinder V 60° Motor Viertakt Vergaser Hersteller Zenith Typ 56 DC 4 Steigstrom Geländevergaser in 2 Einheiten 4 Ventile pro Zylinder Hängende Ventile über oben liegende Nockenwelle und Kipphebel betätigt Antrieb der Nockenwellen über Kegelräder und Königswellen Trockensumpfschmierung
Leistung
650 PS / 478 kW bei 2'550 U/min
Drehmoment
219,23 mkg / 2'150 Nm bei 1'600 U/min
Bohrung
137,16 mm
Hub
152,40 mm
Hubraum
27'000 cm³
Treibstoff
Benzin
Antriebslage
Hinten
Hilfsmotor
Hersteller
Morris USHNM
Typ
A 41 Mk 2A/1
Anzahl Zylinder
4 Zylinder Reihenmotor Viertakt Vergaser Hersteller Solex Typ 30 HBFGO Horizontalvergaser 2 Ventile pro Zylinder Stehende Ventile durch seitliche Nockenwelle über Stössel betätigt Antrieb der Nockenwelle über Duplex Rollenkette Druckumlaufschmierung
Leistung
16 PS / 11,76 kW bei 2'500 U/min 4,58 mkg / 45 Nm bei 1'750 U/min
Bohrung
57 mm
Hub
90 mm
Hubraum
918 cm³
Treibstoff
Benzin
Getriebe
Typ
Hauptgetriebe Hersteller Merrit und Brown Typ Z 51 R Manuell Unsynchronisiert 5 Vorwärtsgänge 1 Rückwärtsgang langsam (LR) 1 Rückwärtsgang schnell (HR) Übersetzung 1. Gang 11,64:1 2. Gang 4,590:1 3. Gang 2,850:1 4. Gang 1,800:1 5. Gang 1,340:1 LR 22,91:1 HR 3,850:1 Kupplung Hersteller Borg + Beck Typ 16 T Dreischeiben Trockenkupplung Mechanisch über Gestänge betätigt Lenkung Mechanische Überlagerungslenkung Radiuslenkung / Ortslenkung Hersteller Girling Typ 2 LS/1 Trommeldurchmesser 508 mm Belagsbreite 89 mm Lenkradien 1. Gang 4'900 mm 2. Gang 12'200 mm 3. Gang 20'100 mm 4. Gang 31'700 mm 5. Gang 42'700 mm LR 2'400 mm HR 14'900 mm Bremsen Mechanische Fuss- und Handbremsen als Innenbackenbremsen, wirken auf die Ritzelwellen der Seitenantriebe Die Handbremse wirkt ebenfalls auf das Übertragungsgestänge der Fussbremse Die Trommelbremsen sind im Getrieberaum rechts und links an den Seitenantrieben befestigt 508,0 mm Bremstrommel Durchmesser 114,3 mm Belagsbreite Seitenantrieb Hersteller Vickers Armstrong 7,47:1 Übersetzung
Bewaffnung
Hauptwaffe
10,5 cm Panzer Kanone 1960 10,5 cm Pz Kan 60, stabilisiert Hersteller Royal Ordnance Factories England Entwickler Royal Ordnance Factories England Technische Daten 105 mm Kaliber 360° 6'400 A‰ Seitenrichtbereich 1 Umdrehung an der Seitenrichthandkurbel 9 A‰ - 10° bis + 20° - 180 A‰ bis + 350 A‰ Höhenrichtbereich 1 Umdrehung am Höhenrichthandrad 19 A‰ 88,6 cm² Querschnitt inkl. Züge 5'590 mm Länge über Bodenstück 5'345 mm Länge von Hülsenanschlag bis Rohrmündung 4'713 mm Länge des gezogenen Teils 1'890 mm Drallänge 28 Züge Konstanter Rechtsdrall 292 mm Rücklauflänge 2'823 kg Geschütz 1'357 kg Rücklaufendes Gewicht 1'227 kg Wiege 813 kg Geschützrohr mit Entlüfter und Führungen 760 kg Geschützrohr ohne Anbauten 510 kg Bodenstück mit Verschluss 147 kg 2 Rücklaufbremsen mit Vorholfedern 10 - 15 Schuss / Minute Feuergeschwindigkeit Einzelschuss Rohrrücklaufgeschütz Monobloc-Rohr mit Rohrentlüfter und aufgeschraubtem Bodenstück, ohne Mündungsbremse Halbautomatischer Horizontalkeilverschluss Schussauslösung elektrisch durch Richter am Höhenrichtrad oder Höhenkontroller Schussauslösung elektrisch mit Notabfeuerungsgerät durch Richter oder Kommandant Das Geschütz wird von Hand geladen Der Hülsenauswurf erfolgt automatisch Geschützbewegung von Hand, elektrisch und mit stabilisiertem Betrieb Zielvorrichtung für Hauptbetrieb über Zielgerät Richter, Zielgerät Kommandant, Richtaufsatz, Feldvisier, Seitenrichtuhr Zielvorrichtung für Notbetrieb über Aufsatzquadrat zum Richtaufsatz, Höhenrichtrad am Richterposten Kampfmunition St G MZ 54 Lsp, 600 m/s, Gewicht 19,9 kg RBr G MZ 54 Lsp, 600 m/s, Gewicht 19,9 kg Pz Ke G Lsp L 28, 1'470 m/s (APDS), Gewicht 18,2 kg Pz Ke G Lsp L 52, 1'418 m/s (APDS), Gewicht 18,2 kg Pz Spr G BoZ Lsp, 728 m/s (HESH), Gewicht 21,0 kg Pfeil Pat Lsp, 1'448 m/s (APFSDS-T), Gewicht 18,7 kg Pfeil Pat 87 Lsp, 1'448 m/s (APFSDS-T), Gewicht 18,7 kg Übungmunition EUG MZ 54 Lsp, 602 m/s, Gewicht 19,9 kg U Pz Ke G Lsp, 1'314 m/s, Gewicht 18,2 kg Manipuliermunition Manip Pz Spr G, Gewicht 21,0 kg Manip St G, Gewicht 20,4 kg Manip RBr G, Gewicht 19,9 kg Manip Pfeil Pat, Gewicht 18,7 kg Manip Pz Ke G, Gewicht 18,2 kg Markiermunition Mark G, Gewicht 5,8 kg
24 mm Einsatzlauf zur 10,5 cm Pz Kan 60/61 Munition EUG 55 elektr Zü VZ Lsp, 900 m/s, Gewicht 225 gr U Pat 90 Lsp, 1'180 m/s, 255 gr
Maschinengewehr
7,5 mm Panzer Maschinengewehr 1951 / 71, Flab Mg 7,5 mm Panzer Maschinengewehr 1951 / 71, Turm Mg 7,5 mm Pz Mg 51 / 71 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Eidgenössische Waffenfabrik Bern (W+F) Technische Daten 7,5 mm Kaliber 360° Seitenrichtbereich - 10° bis + 20° Höhenrichtbereich Turm Mg 360° Seitenrichtbereich - 5° bis + 80° Höhenrichtbereich Flab Mg 1'270 mm Gesamtlänge 563 mm Lauflänge mit Verriegelungsgehäuse 490 mm Weg des Geschossbodens im Lauf 270 mm Drallänge 4 Züge 560 / 1'000 Schuss / Minute Feuergeschwindigkeit 750 m / Sekunde Anfangsgeschwindigkeit 3'200 kg / cm² Max. Gasdruck 14,5 kg Gewicht 2,80 kg Wechsellauf 4,00 kg Wechsellauf mit Etui 1,50 kg 50 Glieder-Gurte 3,00 kg Gurtkiste leer 9,00 kg Gurtkiste gefüllt Luftgekühlte Automatenwaffe Rückstosslader mit kurzem Rücklauf Stützklappenverriegelung Seriefeuer Patronenzufuhr über zusammensetzbare Metallgurten zu 50 Gliedern aus Gurtenkisten (Max. 202 Patronen) Flab Mg eingebaut auf Lafette an der Kommandantenluke Schussauslösung mechanisch über Handabzug durch Kommandant Zielvorrichtung über Korn und Visier Turm Mg eingebaut Rohrparallel zum Geschütz Schussauslösung elektrisch durch Richter am Höhenrichtrad oder Höhenkontroller Schussauslösung elektrisch mit Notabfeuerungsgerät durch Richter oder Kommandant Schussauslösung mechanisch durch Richter mit Fussabzug Zielvorrichtung wie Hauptgeschütz Weiterentwicklung des Deutschen Mg 42 durch die Eidgenössische Waffenfabrik Bern zum schweizerischen Mg 51, MG 51 / 71 Das Mg 51 wurde ab 1972 umgebaut und mit einer umschaltbaren Kadenz 560 / 1'000 Schuss / Minute versehen und als Mg 51 / 71 bezeichnet Kampfmunition 7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr 7,5 mm St Ke Pat 11, 750 m/s, Gewicht 26,8 gr 7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr Markiermunition 7,5 mm Mark Pat Mg 11 und 51, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 58, Gewicht 13,8 gr 7,5 mm Gw Mark Pat 85, Gewicht 14,8 gr Manipuliermunition 7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
Lyran
7,1 cm Leuchtgeschosswerfer 1974 7,1 cm Le GW 74 Einbau ab 1975 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Bofors Schweden Technische Daten 71 mm Kaliber 629 mm Rohrlänge innen 17 kg Gewicht 115 m / Sekunde Anfangsgeschwindigkeit ohne Zusatztreibladung 150 m / Sekunde Anfangsgeschwindigkeit mit Zusatztreibladung 3 m / Sekunde Sinkgeschwindigkeit 30 Sekunden Leuchtdauer 400, 800, 1'300 m Einsatzdistanz, am Zünder einstellbar 5 Lux bei 400 m Radius Ausleuchtung Der Leuchtgeschosswerfer ist auf dem Turm des Panzers zwischen Kommandanten- und Laderluke in Fahrtrichtung montiert. Der Leuchtgeschosswerfer ist in der Höhe von 0-160° verstellbar. Die Schussauslösung erfolgt durch betätigen des Abfeuerungsschalters am Verteilerkasten Richter, elektromagnetisch über Schlagbolzen Kampfmunition 7,1 cm W Bel G 74 ZZ, 114/154 m/s, Gewicht 1,170 kg Manipuliermunition 7,1 cm W Manip Bel G 74
Nebelwerfer
8 cm Nebelwerfer 1951 8 cm Nbw 51 Hersteller Eidgenössische Waffenfabrik Bern (W+F) Entwickler Lacroix Frankreich Technische Daten 80,5 mm Kaliber 345 mm Gesamtlänge 306 mm Rohrlänge 30 - 70 m Wurfweite 35 - 40 Sekunden Brenndauer 12 Nebelwerfer 2 starre Doppelrampen à 6 Nebelwerfer Links und rechts an der Turmfront Elektrische Schussauslösung am Verteilerkasten Richter Die Bedienung erfolgt jedoch durch den Kommandanten Es kann jede Rampe einzel oder alle zu gleicher Zeit abgefeuert werden Kampfmunition 8 cm Nb Pat 51 el Zü, Gewicht 3,70 kg Manipuliermunition 8 cm Manip Nb Pat 51
Munitionsvorrat
Hauptwaffe
70 Granaten 25 Granaten im Blechschrank vorne links in der Wanne 13 Granaten in den Halterungen vor dem Blechschrank 3 Granaten im Bodenkasten beim Lader 9 Granaten Bereitschaftsmunition beim Geschütz 3 Granaten in den Halterungen beim Ventilator 2 Granaten hinter dem Fahrersitz 1 Granate in der Halterung neben dem Richtersitz 3 Granaten beim Bodenkasten Richter 5 Granaten im Blechkoffer unter Bodenstück 3 Granaten in den Halterungenin der Kampfraumecke hinten rechts 3 Granaten in den Halterungen beim Luftfilter Hilfsmotor
Maschinengewehr
6'000 Schuss 30 Metall-Koffer à 200 Schuss 9 Metall-Koffer à 200 Schuss im Turm links neben dem Lader 13 Metall-Koffer im Turm, vor und neben der Funkstation 8 Metall-Koffer in der Wanne Ecke hinten rechts
Lyran
12 Geschosse Im Laderposten Turmwand links
Nebelwerfer
24 Nebelpatronen 6 Patronen geladen in Werferrampe links 6 Patronen geladen in Werferrampe rechts 6 Patronen in Halterungen links, neben der Funkstation 6 Patronen in Halterungen rechts, neben der Funkstation
Bemerkungen
Einteilung Pz Abt 11 von 1960 bis 1964 Pz Abt 15 von 1961 bis 1964 Pz Bat 1 von 1981 bis 1990 Pz Bat 11 von 1965 bis 1973 Pz Bat 15 von 1965 bis 1973 Pz Bat 21 von 1974 bis 1988 Pz Bat 22 von 1974 bis 1980
Unterschiede zum Panzer 55 Panzerschürzen mit vielen Bügeln Heckplatte ohne Durchbrechung Keine Wattbleche Getrieberaumdeckel durchbrochen 3 Treibstoffbehälter Treibstoffumstellhahn in der Schottwand, liegend Turmboden dreht mit Bedienung Hilfsmotor im Fahrerraum Aufmunitionierung durch Öffnung in der Wanne links Batterien im Kasten hinter Fahrer Fester Zughacken am Heck Kühlluftaustritt hinten nach oben Lampenverkabelung auf Bugplatte oben sichtbar Antennensockel links vor Turmdach BSF Gewinde für Motor und Getriebe UNF Gewinde für Wanne, Fahrwerk und Turm Kontrollschild hinten, oben
