M+77500 bis M+77509 M+0890 bis M+0899 ab 1961 Alle Vorserie Fahrzeuge
Kategorie
Kampfpanzer
Anzahl Fahrzeuge
12 Fahrzeuge 2 Prototypen mit 90 mm Kanone 10 Vorseriefahrzeuge mit 84 mm Kanone
Besatzung
4 Personen 1 Kommandant rechts im Turm hinten 1 Richter rechts im Turm vorne 1 Lader links im Turm 1 Fahrer vorne Mitte im Bug
Gewicht
35100 kg Fahrzeug 5100 kg Antriebsgruppe komplett 2500 kg Fahr- und Lenkgetriebe 1650 kg Hauptmotor 650 kg Hilfsgruppe 505 kg Seitenantrieb 432 kg Spannvorrichtung 218 kg Antriebsrad 178 kg Schwingarm 165 kg Doppellaufrad mit Nabe 25 kg Tragrolle 8 kg Federanschlag
Leistungsgewicht
17,09 PS/t 12,56 kW/t
Länge
9450 mm Fahrzeug mit Geschütz in Feuerstellung 8490 mm Fahrzeug mit Geschütz im Marschlager 6550 mm Fahrzeug ohne Geschütz
Breite
3060 mm Fahrzeug 3000 mm Fahrzeug über Raupenketten aussen 2000 mm Fahrzeug über Raupenketten innen 2500 mm Mittlere Spurbreite
Höhe
2850 mm Fahrzeug über Flab Maschinengewehr 1900 mm Feuerhöhe Geschütz
Bodendruck
Gelände 0,82 kg/cm² Strasse 13,0 kg/cm²
Bodenfreiheit
390 mm
Spurlänge
4015 mm
Überschreitfähigkeit
2800 mm 750 mm Kletterfähigkeit 35,0° / 70% Steigfähigkeit 16,5° / 30% Querneigung
Watfähigkeit
1100 mm
Raupenbreite
460 mm
Geschwindigkeit Strasse
51 km/h vorwärts 8 km/h rückwärts 1. Gang 4,00 km/h 2. Gang 6,50 km/h 3. Gang 10,5 km/h 4. Gang 18,5 km/h 5. Gang 30,0 km/h 6. Gang 51,0 km/h 1. R-Gang 5,00 km/h 2. R-Gang 8,00 km/h
Geschwindigkeit Gelände
30 km/h
Tankinhalt
640 Liter
Federung

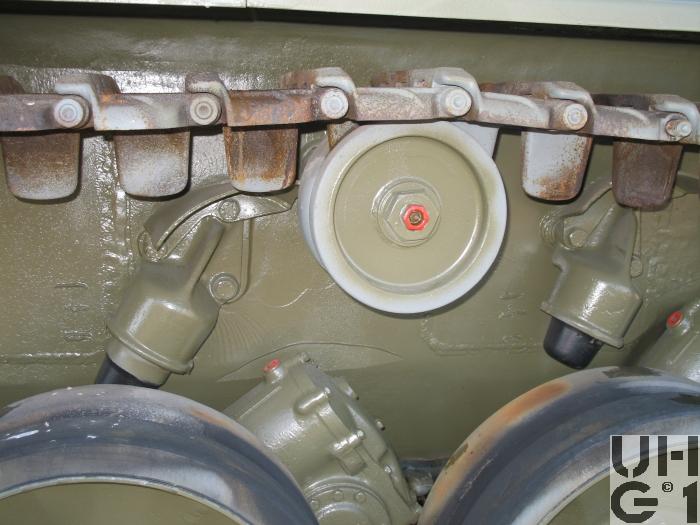

Pro Seite 1 Spannrad mit Spannvorrichtung vorne 6 Schwingarme mit Federpaket und hydraulischem Dämpfer 6 Doppellaufräder 3 Doppeltragrollen 6 Endanschläge zu Schwingarm Nr. 1 bis Nr. 6 1 Seitenantrieb hinten
Raupenart
Scharnierkette aus Mangan Hartstahlguss 98 Kettenglieder pro Seite 1350 kg Gewicht
Elektrische Spannung
24 Volt 4 Batterien à  6 Volt 189 Ah In Serie geschaltet Minus Pol an Masse Unter dem Turmboden in der Wanne
8 Zylinder V 90° Viertakt Vorkammerverfahren mit mechanischer Aufladung 4 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwellen über Steuerräder Trockensumpf-Druckumlaufschmierung
Leistung
600 PS / 441,29 kW bei 2200 U/min
Drehmoment
1980 Nm bei 1700 U/min
Bohrung
165 mm
Hub
175 mm
Hubraum
29900 cm³
Treibstoff
Diesel
Antriebslage
Hinten
Hilfsmotor
Hersteller
Mercedes Benz
Typ
OM 636 VI E
Anzahl Zylinder
4 Zylinder Reihenmotor Viertakt Vorkammerverfahren 2 Ventile pro Zylinder Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt Antrieb der Nockenwelle über Steuerräder Druckumlaufschmierung
Leistung
38 PS / 27,94 kW bei 2800 U/min 103 Nm bei 2000 U/min
Bohrung
75 mm
Hub
100 mm
Hubraum
1767 cm³
Treibstoff
Diesel
Getriebe
Typ
SLM Winterthur Fahr- und Lenkgetriebe Lamellenkupplungsgetriebe Hydraulisch betätigtes Stufengetriebe mit hydrostatischer Überlagerungslenkung und Bandbremsen 6 Vorwärtsgänge 2 Rückwärtsgänge Anortslenkung Übersetzung 1. Gang 7,640:1 2. Gang 4,640:1 3. Gang 2,770:1 4. Gang 1,620:1 5. Gang 0,980:1 6. Gang 0,590:1 1. R-Gang 6,00:1 2. R-Gang 3,65:1 Lenkung Hydrostatische Überlagerungslenkung mit Bandbremsen. Die Lenkung erfolgt von einem Lenkrad aus Bremsen Fahrbremssystem mit hydraulischer Betätigung Feststellbremssystem mit mechanischer Betätigung Seitenantrieb An jeder Seite der Wanne hinten aussen Übersetzung 9,75:1
Bewaffnung
Hauptwaffe
9 cm Kanone 1948 9 cm Kan 48 Hersteller Eidgenössische Konstruktionswerstätte Thun Technische Daten 90 mm Kaliber 6130 mm Gesamtlänge mit Mündungsbremse 5400 mm Lauflänge 28 Züge Konstanter Rechtsdrall 290 mm Drallänge 360° Seitenrichtbereich - 10° bis + 25° Höhenrichtbereich 6 bis 10 Schuss / Minute Feuergeschwindigkeit Schussauslösung elektrisch Geschützbewegung von Hand oder hydromotorisch durch Richter und Kommandant Patronenzufuhr einzeln von Hand Zielvorrichtung über Richterzielgerät, Telemeter
8,4 cm Panzer-Abwehr-Kanone 1955 8,4 cm Pak 55 Hersteller Vickers-Armstrong England Technische Daten 84 mm Kaliber 28 Züge Konstanter rechtsdrall 2352 mm Drallänge 5346 mm Rohrlänge 4643 mm Gezogener Teil 292 mm Rücklauflänge 360° Seitenrichtbereich - 10° bis + 20° Höhenrichtbereich 720 kg Gewicht Geschützrohr 420 kg Gewicht Bodenstück mit Verschluss 363 kg Gewicht Bodenstück ohne Verschluss 57 kg Gewicht Verschlusskeil 88 kg Gewicht Rücklaufbremse komplett 10 - 15 Schuss / Minute Feuergeschwindigkeit Halbautomatischer Horizontalkeilverschluss Schussauslösung elektrisch Einzelschuss Die Kanone wird von Hand geladen Der Hülsenauswurf erfolgt automatisch Geschützbewegung von Hand, elektrisch und mit stabilisiertem Betrieb Kampfmunition 8,4 cm Pak 55 Pz Ke G M.1 Lsp 8,4 cm Pak 55 Pz Ke G M.3 Lsp 8,4 cm Pak 55 Pz GV Lsp 8,4 cm Pak 55 Pz Gv Lsp (GB) 8,4 cm Pak 55 R Br G MZ 54 Lsp 8,4 cm Pak 55 St G MZ 54 Lsp Übungmunition 8,4 cm Pak 55 EUG MZ 54 Lsp 8,4 cm Pak 55 U Pz Ke G Lsp Markiermunition 8,4 cm Pak 55 Mark G
10,5 cm Panzer Kanone 1960 10,5 cm Pz Kan 60 Hersteller Vickers-Armstrong England Technische Daten 105 mm Kaliber 28 Züge Konstanter rechtsdrall 1890 mm Drallänge 5686 mm Gesamtlänge über Bodenstück 5346 mm Rohrlänge 4732 mm Gezogener Teil 292 mm Rücklauflänge 360° Seitenrichtbereich - 10° bis + 20° Höhenrichtbereich 788 kg Gewicht Geschützrohr 420 kg Gewicht Bodenstück mit Verschluss 363 kg Gewicht Bodenstück ohne Verschluss 57 kg Gewicht Verschlusskeil 88 kg Gewicht Rücklaufbremse komplett 10 - 15 Schuss / Minute Feuergeschwindigkeit Halbautomatischer Horizontalkeilverschluss Schussauslösung elektrisch Die Kanone wird von Hand geladen Der Hülsenauswurf erfolgt automatisch Kampfmunition 10,5 cm Pz Kan 60 St G MZ 54 Lsp 10,5 cm Pz Kan 60 Pz Ke G Lsp 10,5 cm Pz Kan 60 Pz Spr G BoZ Lsp Übungmunition 10,5 cm Pz Kan 60 EUG MZ 54 Lsp Manipuliermunition 10,5 cm Pz Kan 60 Manip Pz Spr G 10,5 cm Pz Kan 60 Manip Pz Ke G Markiermunition 10,5 cm Pz Kan 60 Mark G
Je nach Rüststand der Fahrzeuge war eine der Kanonen eingebaut
20 mm Panzer Kanone 1961 rohrparallel 20 mm Pz Kan 61 Hersteller Oerlikon-Bührle AG Entwickler Oerlikon-Bührle AG Technische Daten 20 mm Kaliber 100 kg Gesamtgewicht 3248 mm Gesamtlänge 2400 mm Lauflänge 12 Züge Progressiever Rechtsdrall 598 mm Drallänge 820 Schuss / Minute Feuergeschwindigkeit Einzel- und Seriefeuer 360° Seitenrichtbereich - 10° bis + 21° Höhenrichtbereich Patronenzufuhr aus Kastenmagazin 12 Patronen pro Magazin Schussauslösung elektrisch durch Richter und Kommandant Schussauslösung mechanisch durch Lader Zielvorrichtung über Richtzielgerät, Telemeter, Seitenrichtuhr Kampfmunition 20 mm Flab Kan 54, Lsp G 66 20 mm Flab Kan 54, Mi-Br-G 66 20 mm Flab Kan 54, Pz-Br-G 66 Bo Z Übungsmunition 20 mm Flab Kan 54, EUG VZ m Lsp
Maschinengewehr
7,5 mm Maschinengewehr 1951 Flab Mg 7,5 mm Mg 51 Hersteller Eidgenössische Waffenfabrick Bern Entwickler A. Kipfer Weiterentwicklung des Deutschen Mg 42 durch die Eidgenössische Waffenfabrik Bern zum schweizerischen Mg 51 Technische Daten 7,5 mm Kaliber 1270 mm Gesamtlänge 563 mm Lauflänge mit Verriegelungsgehäuse 490 mm Weg des Geschossbodens im Lauf 270 mm Drallänge 4 Züge 1000 Schuss / Minute Feuergeschwindigkeit 750 m / Sekunde Anfangsgeschwindigkeit 3200 kg / cm² Max. Gasdruck 14,5 kg Gewicht 2,80 kg Wechsellauf 4,00 kg Wechsellauf mit Etui 1,50 kg 50 Glieder-Gurte 3,00 kg Gurtkiste leer 9,00 kg Gurtkiste gefüllt 360° Seitenrichtbereich - 4° bis + 77° Höhenrichtbereich Luftgekühlte Automatenwaffe Rückstosslader mit kurzem Rücklauf Stützklappenverriegelung Seriefeuer Patronenzufuhr über zusammensetzbare Metallgurten zu 50 Gliedern aus Gurtenkisten (Max. 202 Patronen) oder Trommelmagazinen (Max. 52 Patronen) Kampfmunition 7,5 mm GP 11 7,5 mm Lsp Pat 11 Markiermunition 7,5 mm Mark Pat Mg 51 Manipuliermunition 7,5 mm Gw Manip Pat
Lyran
Keiner
Nebelwerfer
8 cm Nebelwerfer 1951 8 cm Nbw 51 Hersteller SW Thun AG Entwickler Lacroix Frankreich Technische Daten 80,5 mm Kaliber 345 mm Gesamtlänge 306 mm Rohrlänge 30 - 70 m Wurfweite 35 - 40 Sekunden Brenndauer 6 Nebelwerfer 2 x 3 Nebelwerfer links und rechts am Turm seitlich Elektrische Schussauslösung Nur teilweise bei einzelnen Fahrzeugen eingebaut Kampfmunition 8 cm Nb Pat 51 el Zü Manipuliermunition 8 cm Manip Nb Pat 51
Munitionsvorrat
Hauptwaffe
44 Patronen
Maschinengewehr
3600 Patronen 7,5 mm 136 Patronen 20 mm
Lyran
Keine
Nebelwerfer
12 Patronen
Bemerkungen

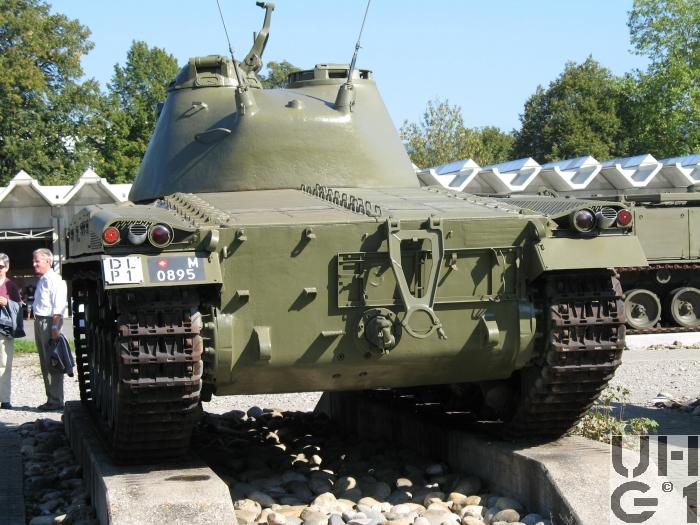

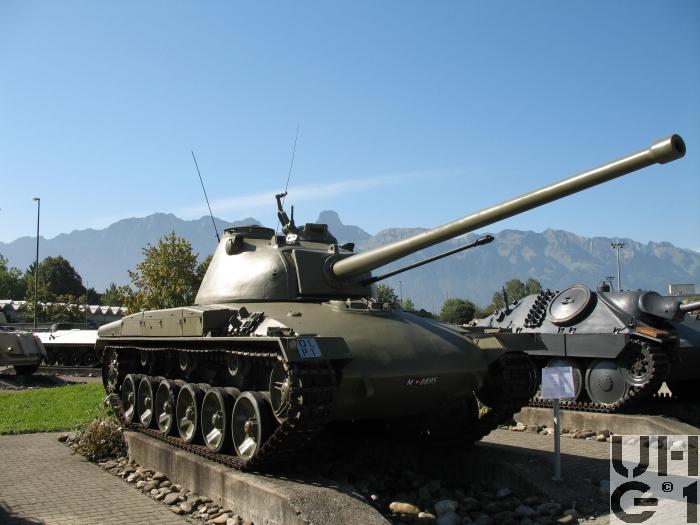

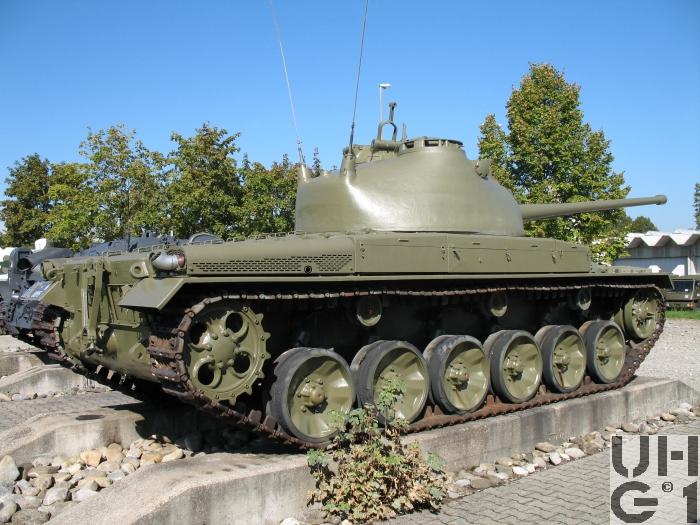

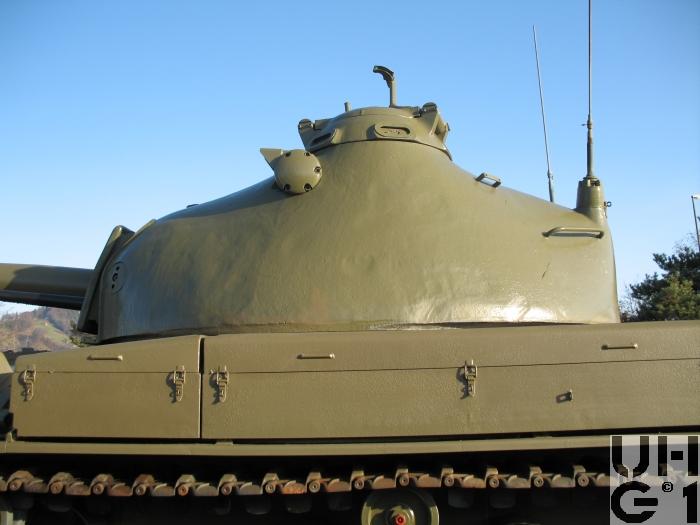

Geschichte 1953 wird ein Kredit für die Entwicklung eines eigenen Panzers für die Schweizer Armee bewilligt. 1957 ist ein erster Prototyp fertig gestellt und mit Panzer 58 bezeichnet. Der erste Prototyp hat eine 90 mm Kanone, der zweite Prototyp hat eine englische 83,4 mm Kanone eingebaut. Die anschliessend gebauten 10 Vorseriefahrzeuge haben eine eigene 105 mm Kanone eingebaut. Ab 1960 wurden mit den Fahrzeugen Truppenversuche durchgeführt. Das abgebildete Fahrzeug stammt aus der Vorserie. Für die 10 Vorserie Fahrzeuge wurde mit dem Rüstungsprogramm 1957 ein Kredit gesprochen.
