Panzer 68 Erprobungsträger, Pz 68 ET

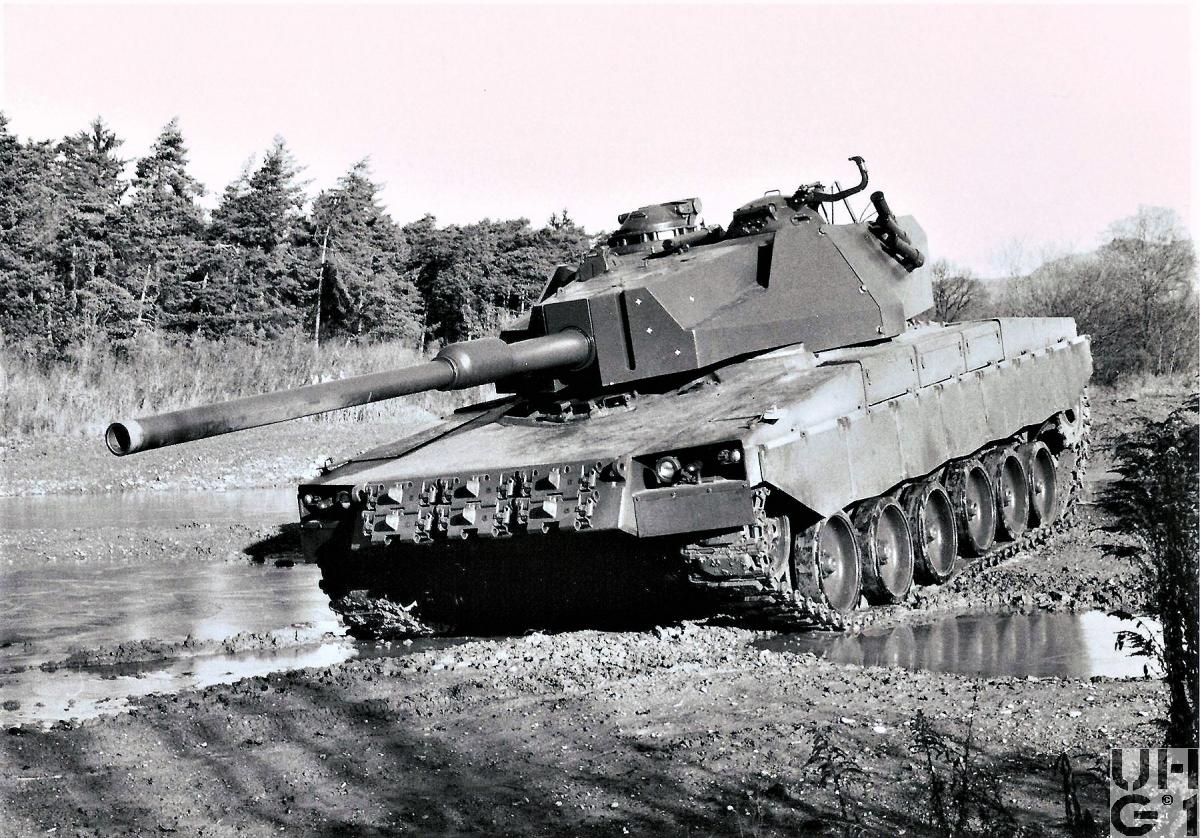

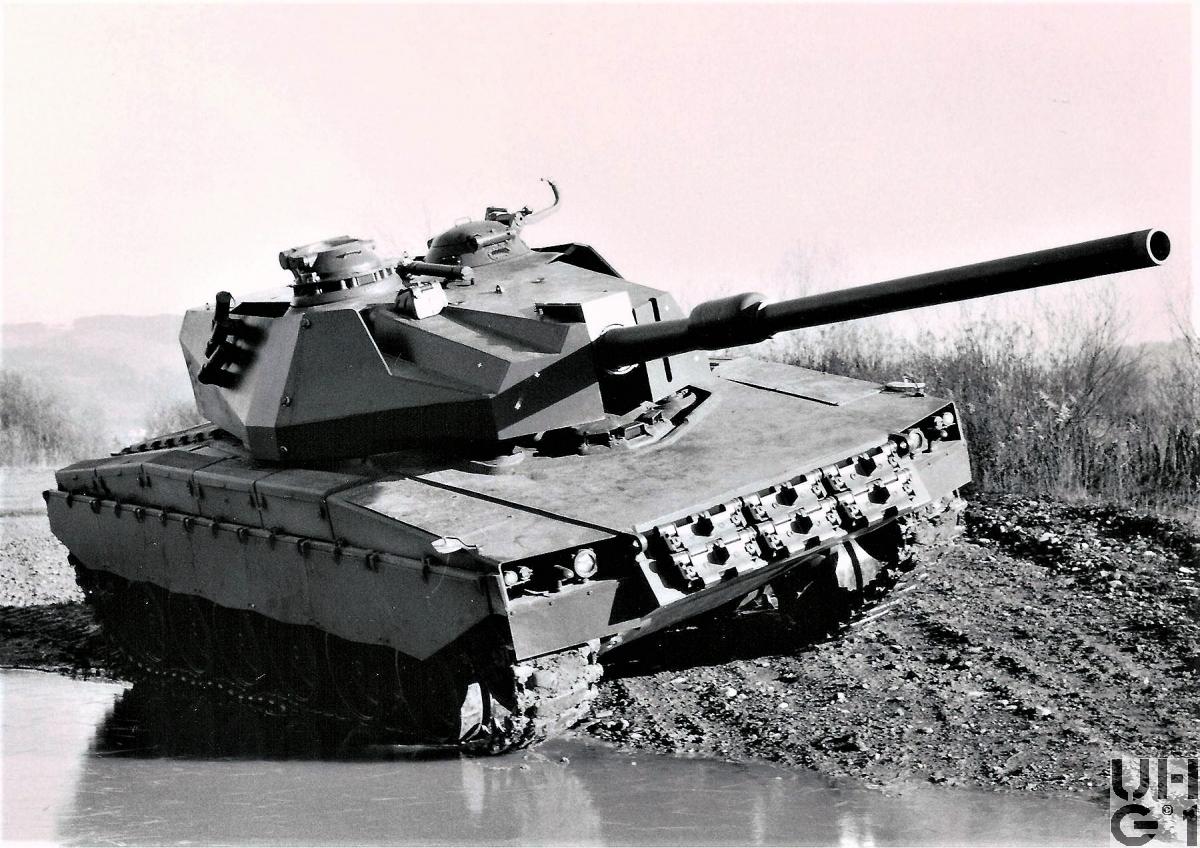

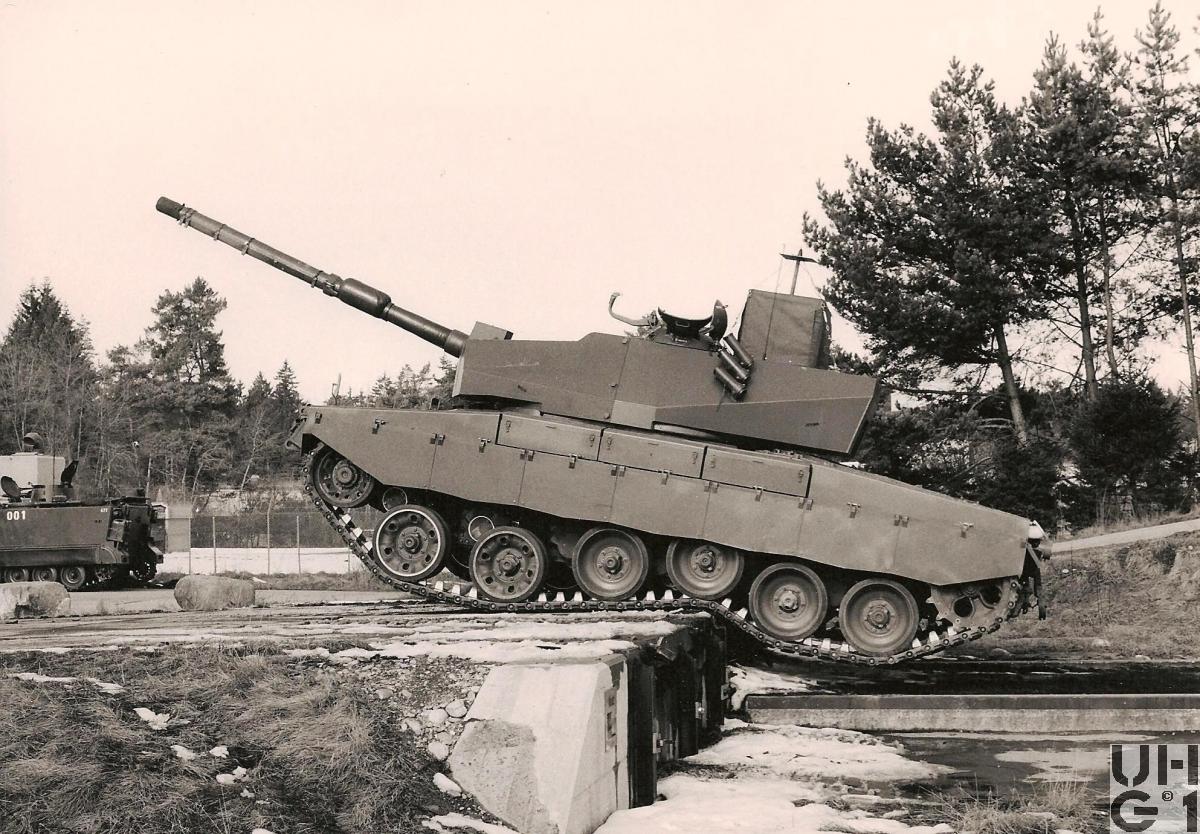

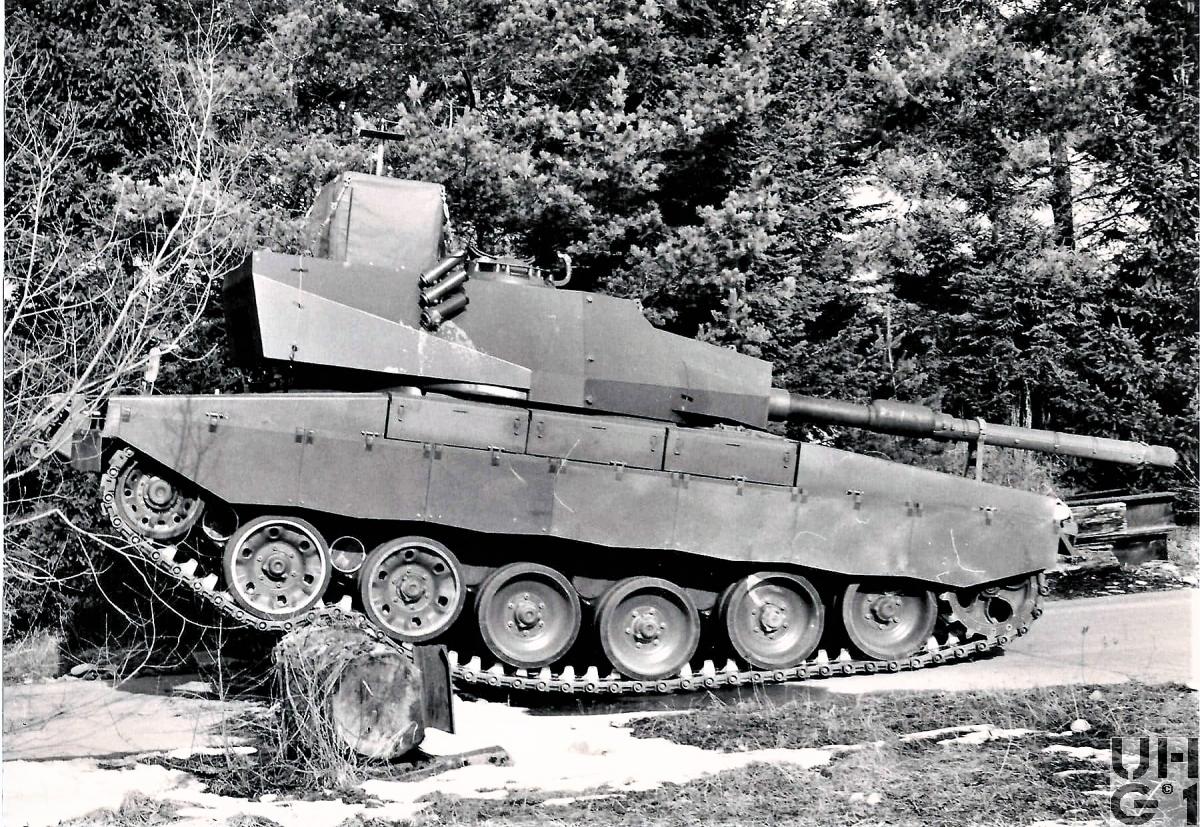

Panzer 68 ET, Bild K+W Thun, Sammlung Urs Heller Panzer 68 ET, Bild K+W Thun, Sammlung Urs Heller Panzer 68 ET, Bild K+W Thun, Sammlung Urs Heller Panzer 68 ET, Bild K+W Thun, Sammlung Urs Heller Panzer 68 ET, Bild K+W Thun, Sammlung Urs Heller


Allgemein
HerstellerEidgenössische Konstruktionswerkstätte Thun (K+W)
HerstellungslandSchweiz
Herstellungsjahr1984
Im TruppeneinsatzPrototyp
M+ NummerM+0911
Anzahl Fahrzeuge1 Fahrzeug
KategorieKampfpanzer
Besatzung4 Personen
1 Kommandant rechts im Turm hinten
1 Richter rechts im Turm vorne
1 Lader links im Turm
1 Fahrer vorne Mitte im Bug
Gewicht42'000 kg Fahrzeug
5'200 kg Antriebsgruppe gefüllt
2'500 kg Fahr- und Lenkgetriebe
1'650 kg Hauptmotor
698 kg Hilfsgruppe gefüllt
650 kg Hilfsgruppe leer
530 kg Seitenantrieb
432 kg Raupenspannvorrichtung
300 kg Treibstoffbehälter links und rechts aus Stahl
270 kg Raupenspannrad mit Spannradwelle
218 kg Antriebsrad
198 kg Hilfsgetriebe
185 kg Hilfsmotor
183 kg Schwingarm
154 kg Laufrad mit Nabe
54 kg Laufrad
42 kg Raupenspannrad
28 kg Tragrolle
8 kg Federanschlag
Leistungsgewicht15,71 PS/t
11,55 kW/t
Länge9'490 mm Fahrzeug
Breite3'140 mm Fahrzeug
3'110 mm Fahrzeug über Raupen aussen
2'070 mm Fahrzeug über Raupen innen
2'590 mm Spurweite
Höhe2'850 mm Fahrzeug
BodendruckGelände 0,85 kg/cm²
Strasse 13,1 kg/cm²
Bodenfreiheit400 mm
Spurlänge4'230 mm
Überschreitfähigkeit2'600 mm
750 mm Kletterfähigkeit
35,0° / 70% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'100 mm
Raupenbreite520 mm
Geschwindigkeit Strasse52,70 km/h vorwärts
51,81 km/h rückwärts
1. Gang 4,070 km/h
2. Gang 6,700 km/h
3. Gang 11,22 km/h
4. Gang 19,07 km/h
5. Gang 31,40 km/h
6. Gang 52,70 km/h
1. R-Gang 4,030 km/h
2. R-Gang 6,640 km/h
3. R-Gang 11,10 km/h
4. R-Gang 18,95 km/h
5. R-Gang 31,09 km/h
6. R-Gang 51,81 km/h
Geschwindigkeit Gelände30 km/h
Tankinhalt710 Liter Diesel
338 Liter Treibstoffbehälter links in der Wanne
338 Liter Treibstoffbehälter rechts in der Wanne
34 Liter Treibstoffausgleichsbehälter rechts vorne im Motorraum
250 bis 300 Liter / 100 km Verbrauch Strasse
150 bis 180 Liter / Stunde Verbrauch Gelände
240 km Reichweite Strasse
5 bis 6 Stunden Reichweite Gelände
FahrwerkPro Seite
1 Spannrad mit Spannvorrichtung vorne
6 Schwingarme mit Federpaket und hydropneumatischem Dämpfer
6 Doppellaufräder
3 Doppeltragrollen
6 Federanschläge
1 Seitenantrieb hinten
1 Verbinderraupe
RaupenartGummigelagerte Verbinderraupe mit auswechselbaren Gummikissen
83 Raupenglieder pro Seite im Neuzustand
6 Raupenglieder Reserve
1'860 kg Gewicht Raupe
22 kg Gewicht Raupenglied
13,95 m Länge Raupe
Elektrische Spannung24 Volt
4 Batterien à  6 Volt 189 Ah
In Serie geschaltet
Minus Pol an Masse
Unter dem Turmboden in der Wanne
Panzerung
Ãœbermittlungsmittel1 Funkstation SE-412 A/C
1 Sender-Empfänger A, im Turmheck
1 Sender-Empfänger C, im Turmheck
1 ESM-Sendedämpfer ED-412, im Ablagefach Lader
1 Bordverstärker (BV), rechts hinter dem Kommandanten
4 Bedienungsgeräte (BG)
1 für Fahrer, Fahrerraum rechte Seite hinten
1 für Kommandant, Kommandantenposten rechts an der Turmwand
1 für Richter, Richterposten rechts an der Turmwand
1 für Lader, Laderposten links an der Turmwand
4 Sprechgarnituren
An den entsprechenden Haken an den jeweiligen Arbeitsplätzen der Besatzung
2 Antennen 2-teilig, im Werkzeugkasten Nr. 4
2 Abspannseile, im Werkzeugkasten Nr. 4
1 Aussenbordtelefon, im Aussenbordtelephonkasten, am Heck links
1 Armeetelephon, im Werkzeugkasten Nr. 4
1 Kabelrolle KR 83 mit 600 m Kabel F-2E, im Kabelrollenkasten am Heck rechts


Hauptmotor
HerstellerMTU / MB
TypMB 837 Ba-500
Anzahl Zylinder8 Zylinder V 90°
Viertakt
Vorkammerverfahren mit mechanischer Aufladung
4 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwellen über Steuerräder
Trockensumpf-Druckumlaufschmierung
Leistung660 PS / 485,4 kW bei 2'200 U/min
Drehmoment224,94 mkg / 2'206 Nm bei 1'750 U/min
Bohrung165 mm
Hub175 mm
Hubraum29'900 cm³
TreibstoffDiesel
AntriebslageHinten


Hilfsmotor
HerstellerMercedes Benz
TypOM 636 VI E
636.900006 Baumuster
Anzahl Zylinder4 Zylinder Reihenmotor
Viertakt
2 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über Steuerräder
Druckumlaufschmierung
Leistung38 PS / 27,94 kW bei 2'800 U/min
10,50 mkg / 103 Nm bei 2'000 U/min
Bohrung75 mm
Hub100 mm
Hubraum1'767 cm³
TreibstoffDiesel


Getriebe
TypSLM Winterthur
Fahr- und Lenkgetriebe
Lamellenkupplungsgetriebe
Hydraulisch betätigtes Stufengetriebe mit hydrostatischer Überlagerungslenkung und Bandbremsen
6 Vorwärtsgänge
6 Rückwärtsgänge
Anortlenkung
Übersetzung
1. Gang 7,640:1
2. Gang 4,640:1
3. Gang 2,770:1
4. Gang 1,630:1
5. Gang 0,990:1
6. Gang 0,590:1
1. R-Gang 7,71:1
2. R-Gang 4,68:1
3. R-Gang 2,80:1
4. R-Gang 1,64:1
5. R-Gang 1,00:1
6. R-Gang 0,60:1
Lenkung
Hydrostatische Überlagerungslenkung mit Bandbremsen. Die Lenkung erfolgt von einem Lenkrad aus
Bremsen
Fahrbremssystem mit hydraulischer Betätigung
Feststellbremssystem mit mechanischer Betätigung
Seitenantrieb
An jeder Seite der Wanne hinten aussen
Übersetzung 9,75:1


Bewaffnung
Hauptwaffe120 mm Panzer Kanone
Hersteller: Eidgenössische Konstruktionswerkstätte Thun (K+W)
Entwickler Eidgenössische Konstruktionswerkstätte Thun (K+W)
Maschinengewehr7,5 mm Panzer Maschinengewehr 1951 / 71, Flab Mg
7,5 mm Panzer Maschinengewehr 1951 / 71, Turm Mg
7,5 mm Pz Mg 51 / 71
Hersteller Eidgenössische Waffenfabrik Bern (W+F)
Entwickler Eidgenössische Waffenfabrik Bern (W+F)
Technische Daten
7,5 mm Kaliber
360° Seitenrichtbereich
- 4° bis + 77° Höhenrichtbereich Flab Mg
360° Seitenrichbereich
- 10° bis + 21° Höhenrichtbereich Turm Mg
1'270 mm Gesamtlänge
563 mm Lauflänge mit Verriegelungsgehäuse
490 mm Weg des Geschossbodens im Lauf
270 mm Drallänge
4 Züge
560 / 1'000 Schuss / Minute Feuergeschwindigkeit
750 m / Sekunde Anfangsgeschwindigkeit
3'200 kg / cm² Max. Gasdruck
14,5 kg Gewicht
2,80 kg Wechsellauf
4,00 kg Wechsellauf mit Etui
1,50 kg 50 Glieder-Gurte
3,00 kg Gurtkiste leer
9,00 kg Gurtkiste gefüllt
35,0 kg 1'000er Kasten gefüllt
Luftgekühlte Automatenwaffe
Rückstosslader mit kurzem Rücklauf
Stützklappenverriegelung
Seriefeuer
Patronenzufuhr über zusammensetzbare Metallgurten zu 50 Gliedern aus Gurtenkisten (Max. 202 Patronen)
Flab Mg eingebaut auf Lafette an der Laderluke
Schussauslösung mechanisch über Handabzug durch Lader
Zielvorrichtung über Korn und Visier
Turm Mg eingebaut Rohrparallel zum Geschütz
Schussauslösung elektro-magnetisch durch Kommandant oder Richter am Steuerposten Richter und Steuerposten Kommandant oder an der Höhenrichtkurbel (Abfeuerungsknopf)
Zielvorrichtung wie Hauptgeschütz
Weiterentwicklung des Deutschen Mg 42 durch die Eidgenössische Waffenfabrik Bern zum Schweizerischen Mg 51, MG 51 / 71
Das Mg 51 wurde ab 1972 umgebaut und mit einer umschaltbaren Kadenz 560 / 1'000 Schuss / Minute versehen und als Mg 51 / 71 bezeichnet
Kampfmunition
7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr
7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr
Markiermunition
7,5 mm Mark Pat Mg 51, Gewicht 13,8 gr
7,5 mm Gw Mark Pat 58, Gewicht 13,8 gr
7,5 mm Gw Mark Pat 85, Gewicht 14,8 gr
Manipuliermunition
7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
Lyran7,1 cm Leuchtgeschosswerfer 1974
7,1 cm Le GW 74
Einbau ab 1975
Hersteller Eidgenössische Waffenfabrik Bern (W+F)
Entwickler Bofors Schweden
Technische Daten
71 mm Kaliber
629 mm Rohrlänge innen
17 kg Gewicht
115 m / Sekunde Anfangsgeschwindigkeit ohne Zusatztreibladung
150 m / Sekunde Anfangsgeschwindigkeit mit Zusatztreibladung
3 m / Sekunde Sinkgeschwindigkeit
30 Sekunden Leuchtdauer
400, 800, 1'300 m Einsatzdistanz, am Zünder einstellbar
5 Lux bei 400 m Radius Ausleuchtung
Der Leuchtgeschosswerfer ist auf dem Turm des Panzers zwischen Kommandanten- und Laderluke in Fahrtrichtung montiert.
Der Leuchtgeschosswerfer ist in der Höhe von 0-160° verstellbar.
Die Schussauslösung erfolgt mechanisch durch einen Schlagbolzen, welcher elektromagnetisch betätigt wird.
Durch betätigen des Abfeuerungsknopfes am Abfeuerungskasten durch den Kommandanten wird der Schuss ausgelöst.
Der Abfeuerungskasten ist rechts vom Kommandanten an der Turmwand angebracht.
Kampfmunition
7,1 cm W Bel G 74 ZZ, 114/154 m/s, Gewicht 1,170 kg
Manipuliermunition
7,1 cm W Manip Bel G 74
Nebelwerfer7,6 cm Nebelwerfer 1987
7,6 cm Nbw 87
Hersteller W+F Bern
Entwickler Wegmann Deutschland
Technische Daten
76 mm Kaliber
5 Sekunden Dauer Aufbau Nebelwand
90 - 200 Sekunden Dauer des Nebels
100 - 120 m Nebelwandbreite pro Salve links und rechts
50 - 90 m Wurfweite
6 Nebelwerfer
2 x 3 Nebelwerfer links und rechts am Turm seitlich
Schussauslösung elektrisch durch Kommandant am Schalterkasten Kommandant / Lader
Feuerarten
1 Salve links, 3 Schuss
1 Salve rechts, 3 Schuss
1 Salve links und rechts, 6 Schuss
Kampfmunition
7,6 cm Nb Pat 87 el Zü
7,6 cm Nb Pat 95 el Zü
Ãœbungsmunition

7,6 cm U Nb Pat 90 el Zü
7,6 cm U Nb Pat 97 el Zü
Manipuliermunition
7,6 cm Manip Nb Pat


Munitionsvorrat
Hauptwaffe56 Schuss
12 Schuss auf dem Turmboden
22 Schuss im Treibstofftank links
22 Schuss im Treibstofftank rechts
Maschinengewehr5'200 Schuss
200 Schuss am Mg
400 Schuss im Halter Effektenkorb
500 Schuss an der Turmwand
500 Schuss auf dem Turmboden
3'600 Schuss im Turmboden
Lyran12 Geschosse
4 Geschosse im Turm links von der Funkstation
8 Geschosse im Turm rechts von der Funkstation
Nebelwerfer12 Patronen
6 Patronen geladen
6 Patronen im Turm links von der Funkstation
BemerkungenPrototyp auf Basis Pz 68/75 mit Zusatzpanzerung und 120 mm Kanone
